设计师们!立面图自查纠错清单!收好!



大家在日常工作中一定听到过这样的对话:


小A: 组长,我立面画好了。

组长:成图了吗?

小A: 成图了。

组长:自己检查过了吗?

小A:还没有。

组长:先自己检查一百遍。

小A:哦......





扮家家室内设计网

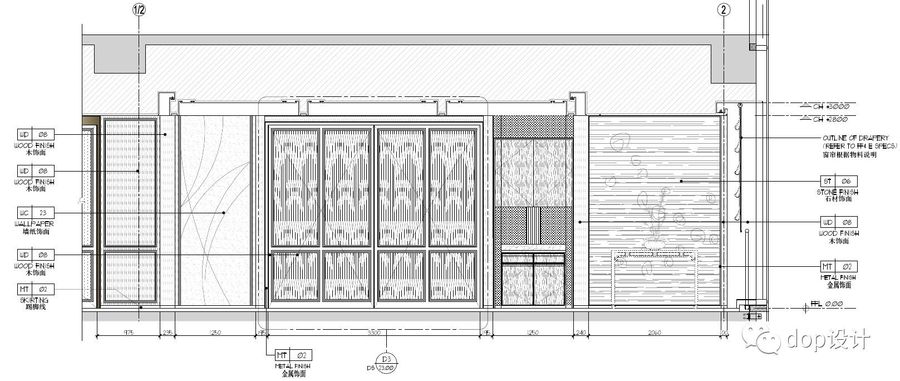

立面图在整套图纸体系中占据着相当大的比重,是仅次于平面图的。相对于平面图来说,立面图相对单纯,没有那么多繁杂的变化,是比较基础的工作,大家一般都会画。


但是,是否能画对,能画好,却是不一定的。



设计师们!立面图自查纠错清单!收好!


那么

一张立面图最基本需要哪些内容,才算画对?

什么样的立面图算是画的好的?


我就从审图者的角度给大家分析一下。


一般我会从四个方面来看:

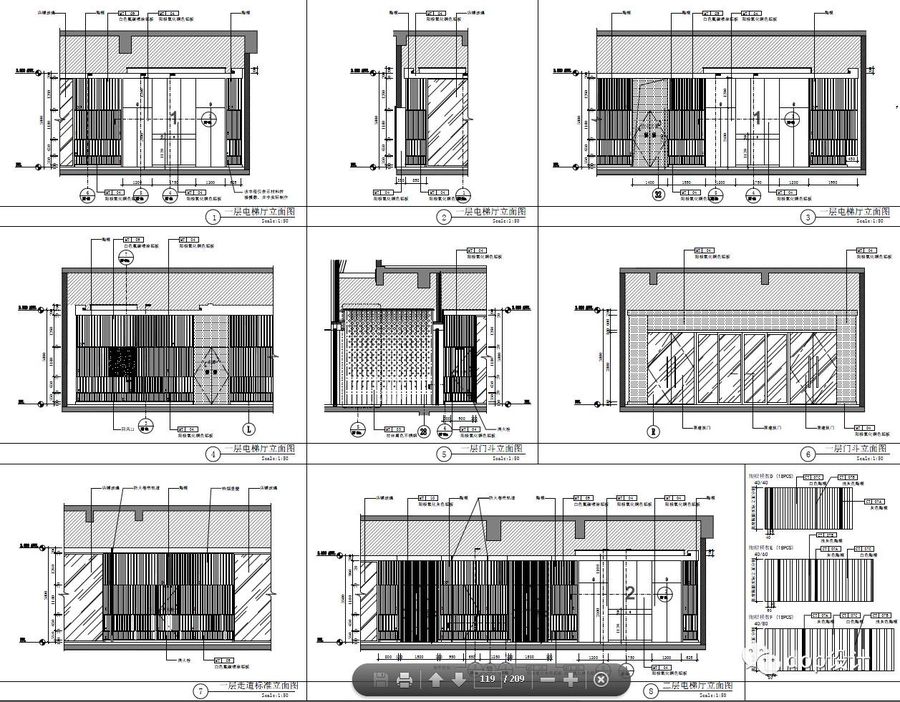

第一,图幅比例及排版。


第二,平立面的对应关系及空间衔接关系是否正确。


第三,尺寸标注及材质标注是否正确,材质分缝是否合理。


第四,材质填充是否合理,图纸是否“好看”。



设计心得



图幅比例




一般来说立面的图幅是跟着平面走的,平面A1,立面也就是A1;平面是A2的,立面也就是A2,除非特殊情况,偶有例外。


立面的比例最好是项目开始的准备工作时就由项目负责人确定,一般根据立面的复杂程度来决定比例。



设计案例

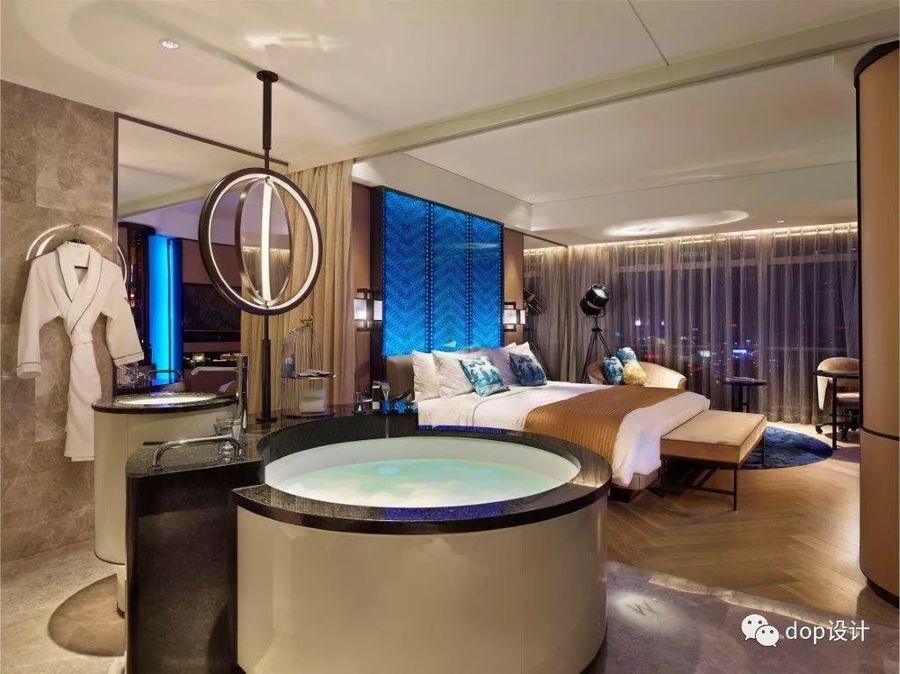

最常用的是1:30和1:50,那到底是用30还是50就是具体项目具体分析了,酒店客房、样板房、造型较多的用30。




立面图

分享

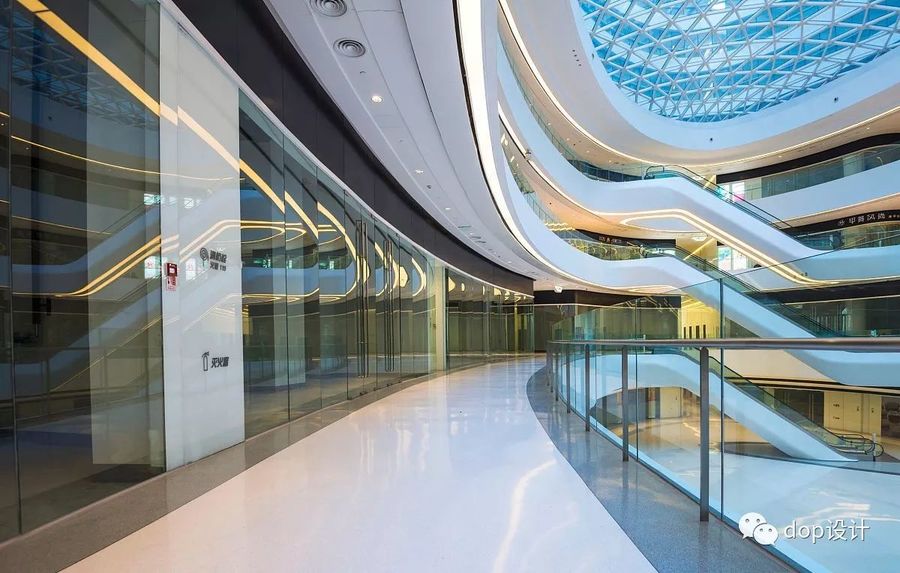

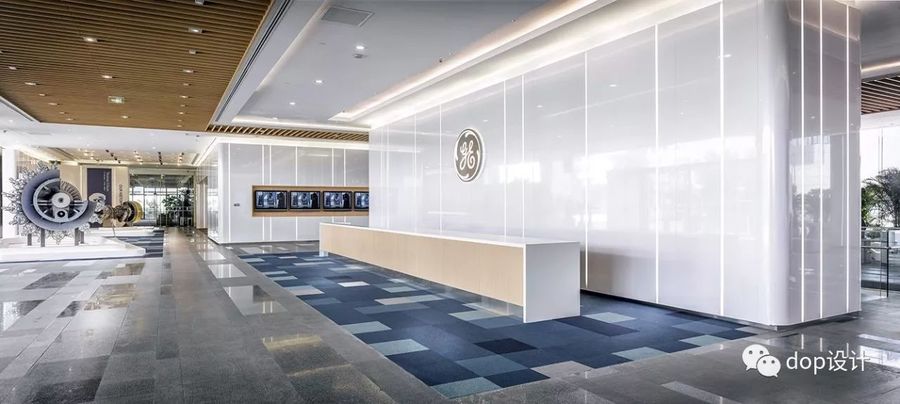

造型较简洁的办公空间,大体量的商业空间可以用50,甚至有些共享空间用1:75,1:100。这种情况下,立面所表达的重点是空间关系,而不是墙面造型了。



纠错

扮家家室内设计网



友情提示:



在确定立面比例时,跟甲方沟通一下,不要在交图后收到重新调整立面比例的审图意见,这种返工工作是很无谓的。




设计师们!立面图自查纠错清单!收好!



平立面对应关系





平面立面的对应关系,这件事说来简单,人人会做,但却是人人会错。基本功扎不扎实由此可见一斑。


立面图易错点


1、立面图上几个容易犯错的地方一个是天花和墙面交接的地方,

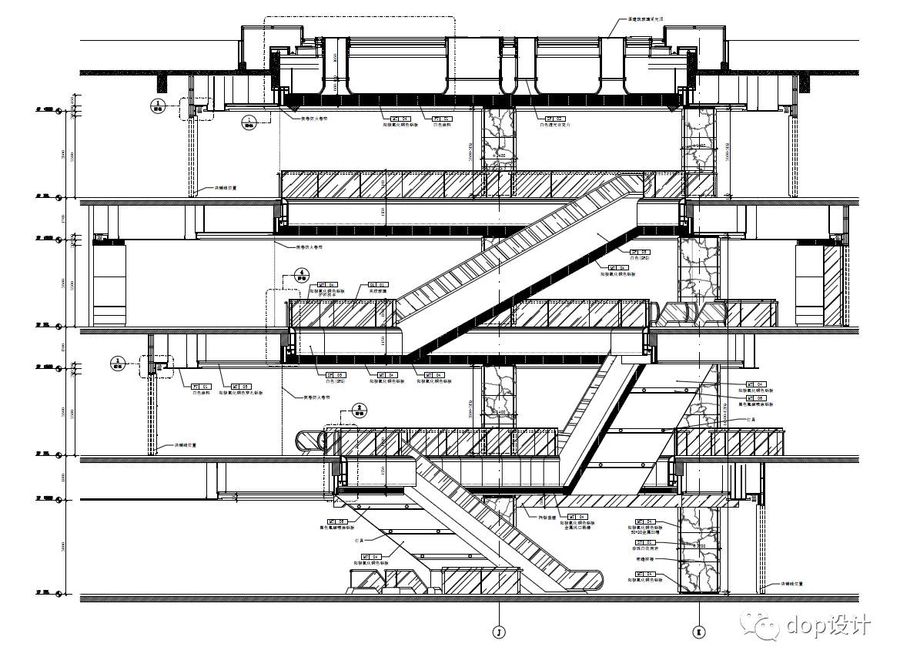

2、第二是两个空间交接处的关系,特别是走道通往共享空间的高差位置。


3、第三种容易错误的是方案调整修改的地方,漏改,改错都有可能。


4、还有一些小细节,比如门开启的方向,门的高度样式,缺少材质的分缝线,尺寸标注与平面不符,尺寸材质标注错位,或漏标等等。


总而言之,各种错误简直是玲琅满目,简直让人目不暇接。



设计心得




尺寸材质的标注

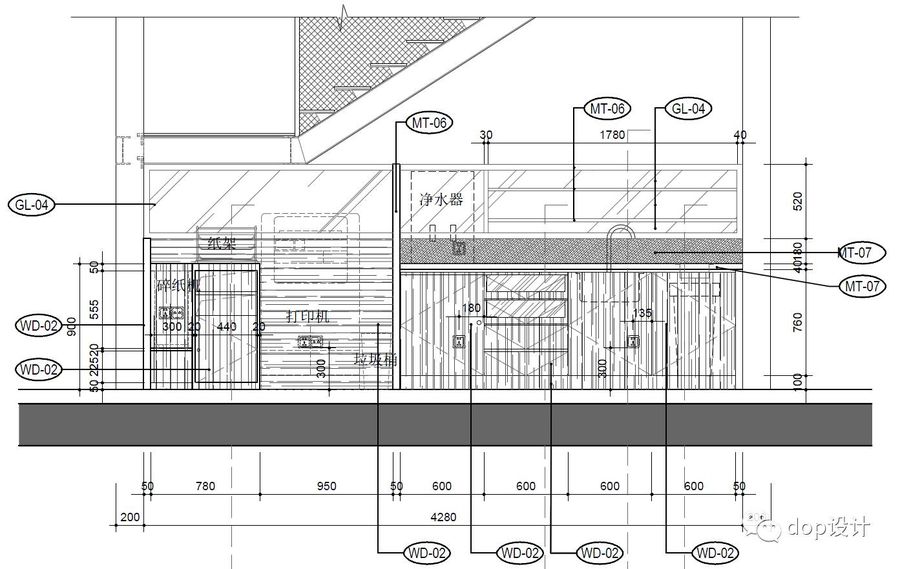

第三,尺寸材质的标注。对于立面尺寸标注,我有几个建议。


首先,标注两道尺寸,局部和整体的,局部不是细部,细节部分可以标注于图内,尺寸距离地坪线固定距离,可以使图纸看起来整齐划一。


其次,局部尺寸留一个可变量,以便根据现场尺寸调节。


最后,必须与平面对应,可以是总尺寸对应,或者关键尺寸对应。对于标高标注,建议不要超过三个,一般两个足矣。


材质标注根据图面选择,图面较空,就多标几个,可以适当的重复标注,如果图面较丰富,除了不需要重复标注外,还要适当合理排列,让图纸尽量美观。




设计案例

立面图




尺寸材质的标注




第四,材质的填充。


对于立面材质填充样式,可以到网上下载,但同一个填充,设置密度不同,角度不同,达到的效果就是不一样的,这就体现了审美水平的差异了。


有时候为了给图纸提靓,我们甚至可以在时间允许的基础上自己制作填充,或者把异型的造型描一个轮廓,或者直接贴图片上去。




分享

纠错




总结




最后,我们来回顾一下,今天的立面自查清单主要讲了四个方面的内容,分别是图幅比例及排版平立面的对应关系尺寸标注及材质标注材质填充等四个方面的问题,也欢迎小伙伴们在文末留言补充。

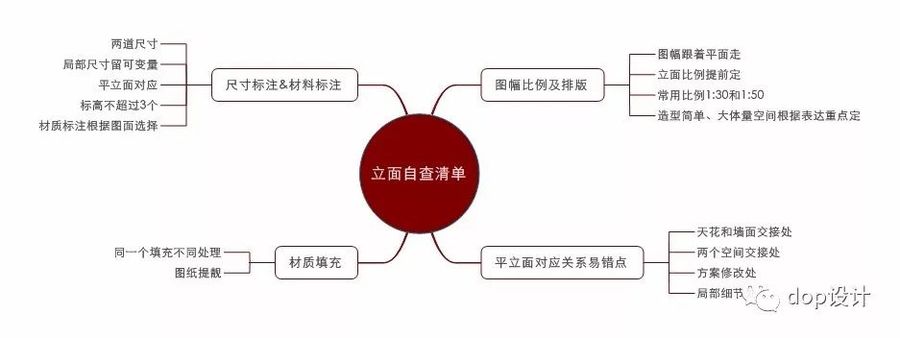

一张思维导图来总结↓



扮家家室内设计网


本文转载自设计得到


© 作品版权由哎呀你也在哦解释,发布于扮家家室内设计网,不限制作品用途,转载需注明原创作者及出处。
