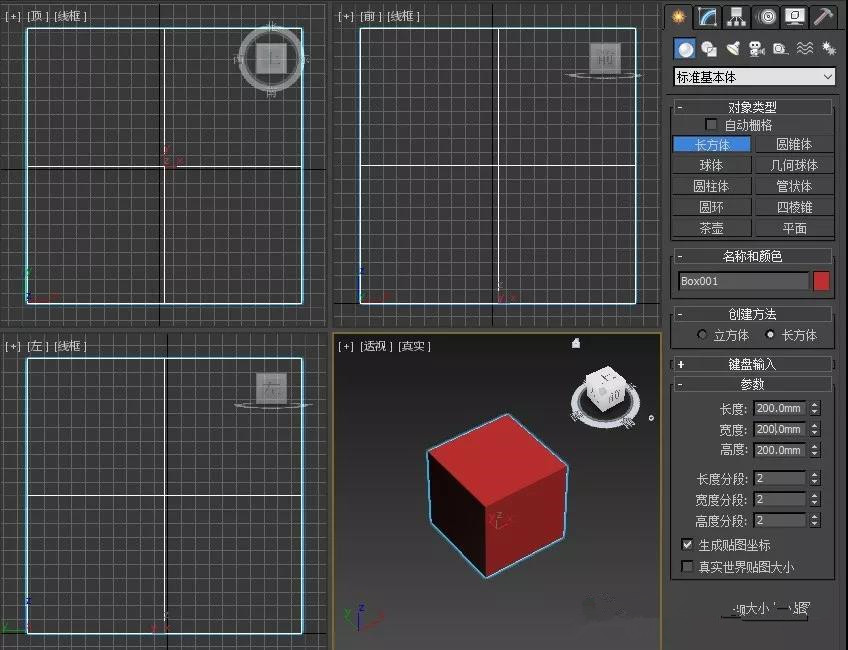

1.在顶视图【创建】|【长方体】,长200,宽200,高200,分段数都为2,如图所示、

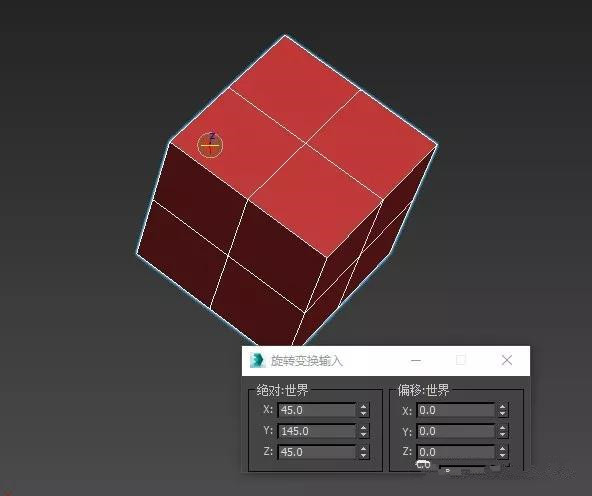

2.在主工具栏中选中【选择并旋转】工具,鼠标点击下,弹出旋转变换输入框,设置参数 X:45;Y:145;Z:45,如图所示

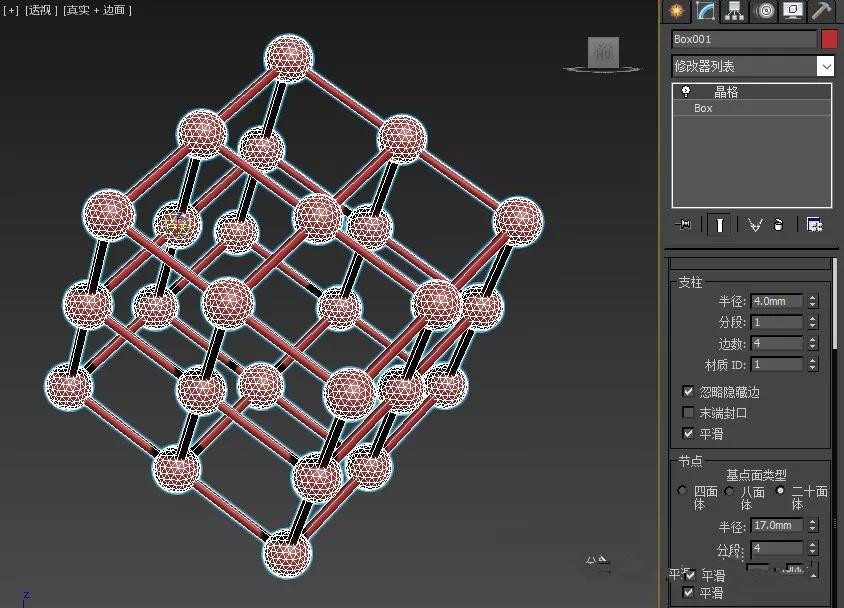

3.加载【晶格】修改器,设置参数支柱,半径:4,边数:4,勾选平滑;节点半径:17,如图所示

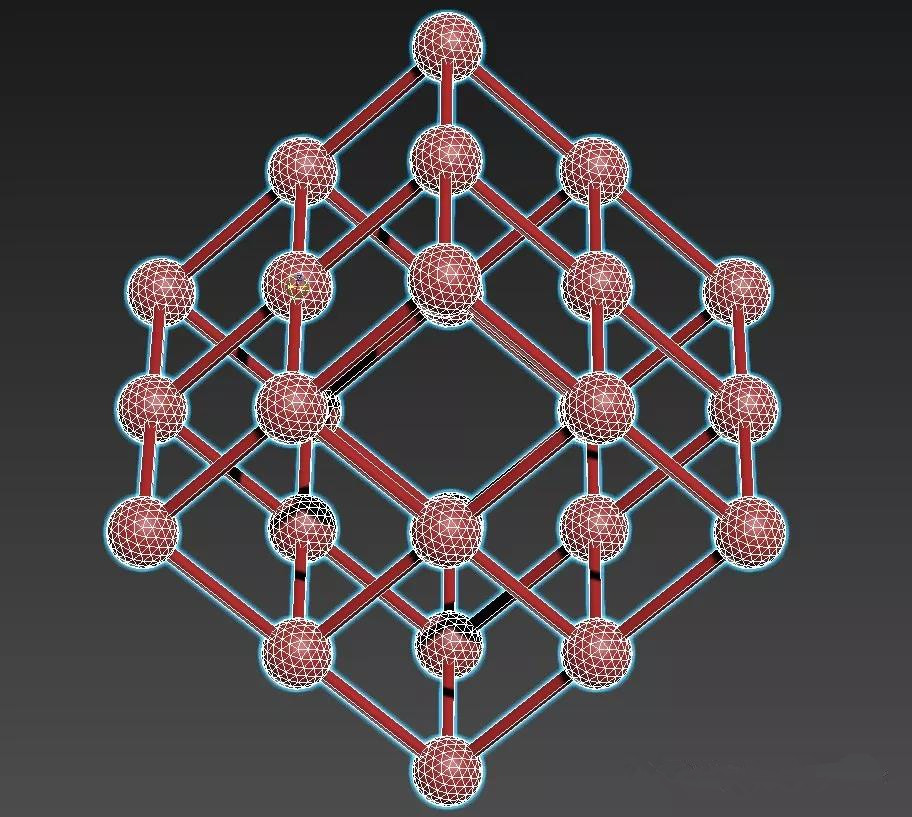

4.再次调整位置如图所示
5. 新建圆柱体,半径:6,高度:12,如图所示
6.新建【切角长方体】设置参数,放置在圆柱体下方参数设置,长度:180,宽度:180,高度:30,圆角:2,如图所示
7. 渲染结果如图所示
转载自公众号3DMax教程资源
