全面测评 | SketchUp Pro 2018 新功能

我们这次就评测一下SketchUp Pro 2018的几大新功能！

第一 更强大的剖切工具

这个新功能，官方也为我们总结了三个主要内容：

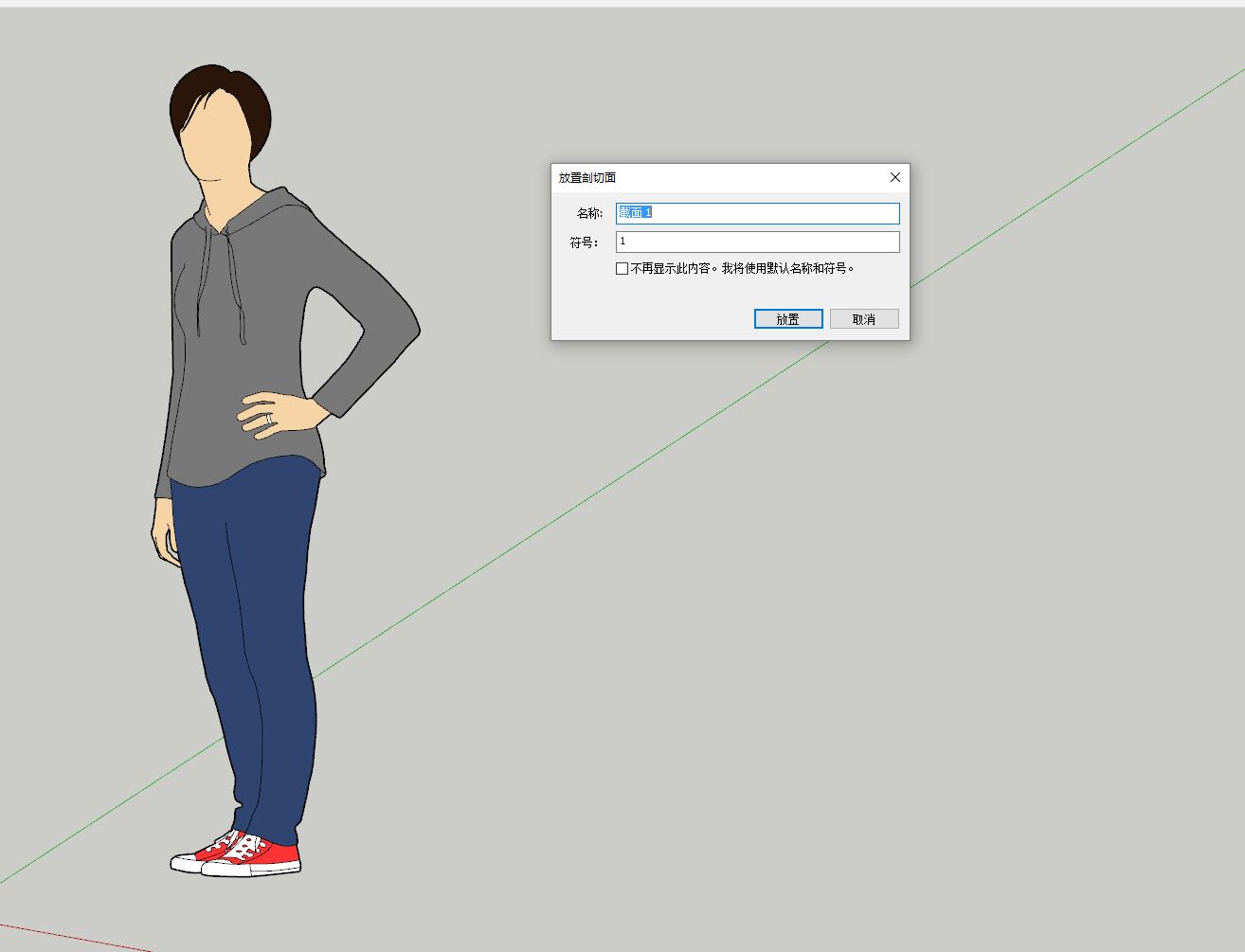

1.剖面命名

就像组件一样，剖面也有名称和符号了，

这使得它们在管理目录工具中很容易找到，

现在可以更轻松的访问和管理剖面

可以迅速定位到想要的剖面

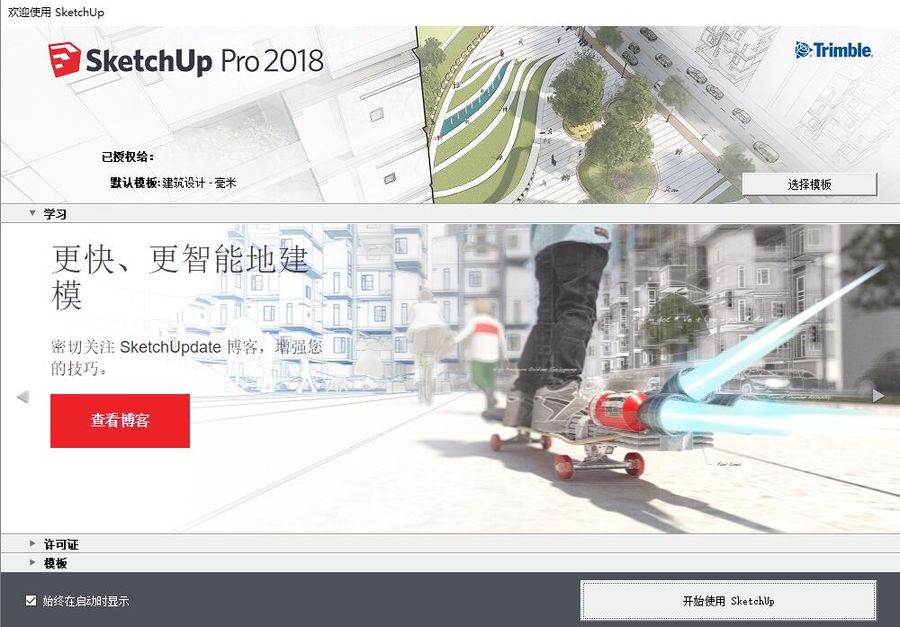

（2018封面人物是位大姐姐）

封面人物：Stacy 是美国科罗拉多州人，

担任 SketchUp 核心团队的质量工程师，负责为 SketchUp 发现漏洞以修复。

工作之余，她喜欢登山远足，和家人度过闲暇时光。

2. 增加了实时剖面填充

可以在风格面板中更改剖面颜色（貌似只能更改颜色 不能给填充样式）

3.更快速的剖面工具

改进了使用剖面来隐藏大量几何模型的性能

越是复杂的模型，就越能感受到整体速度上的提升

（其实就是模型大了 用剖切工具也没之前那么卡了）

第二 制作更好的图纸

此部分是关于LayOut的

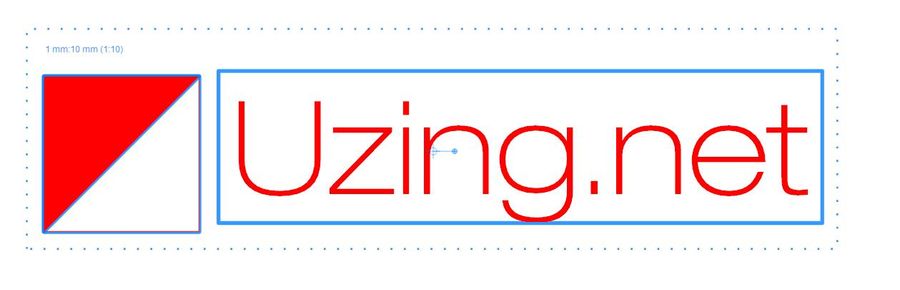

1.矢量图按比例缩放/绘制

这是个关于LayOut的重大更新！！！

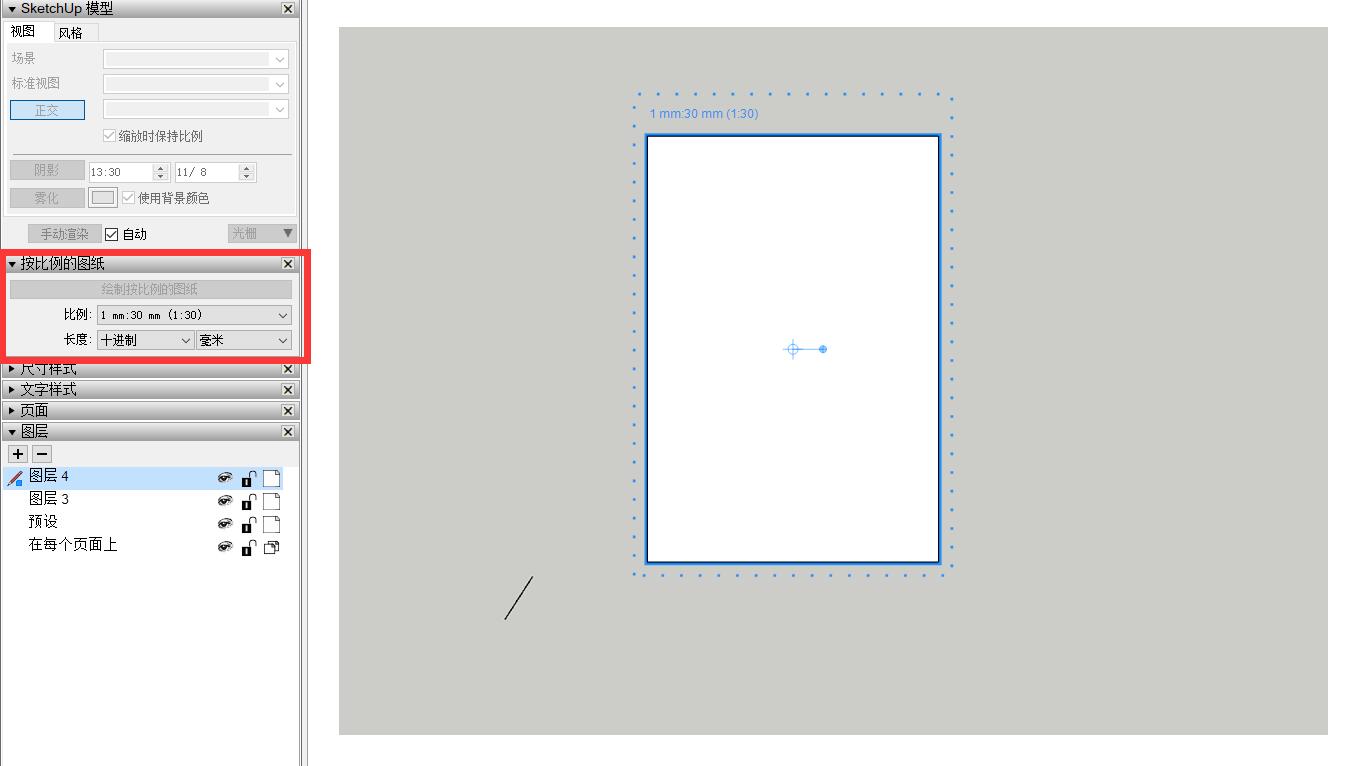

LayOut的编辑面板

增加了一个新面板“按比例的图纸”

我们可以根据SU模型窗口的比例在LayOut中绘制对应比例的图形了！

或者 直接可以在LayOut中直接绘制对应比例的图形！

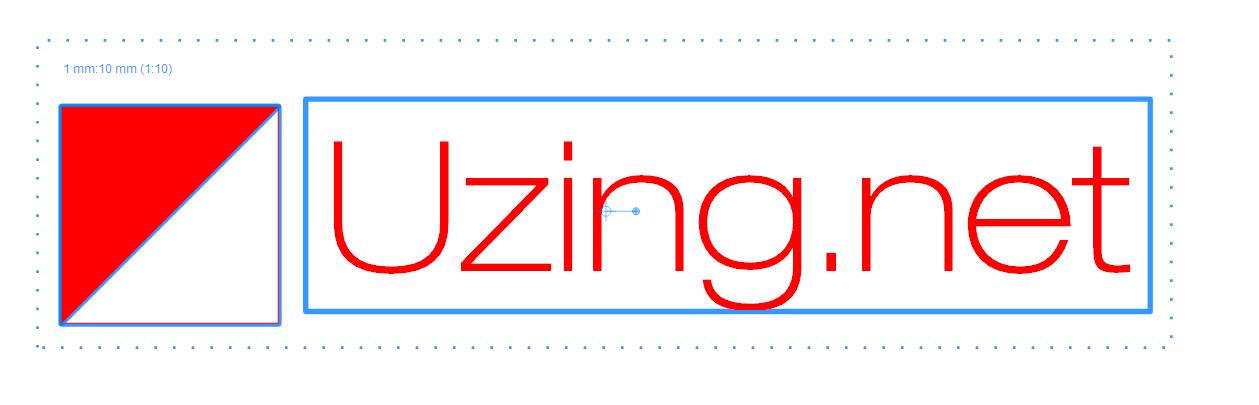

你绘制的图形图案也可以设置比例了噢！:p

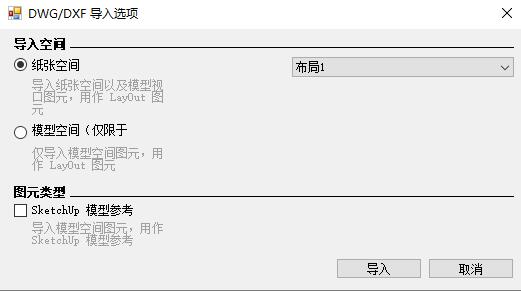

2. 支持导入DWG文件

之前的LayOut版本只能导出CAD而不能导入

新版的LayOut已经可以和AutoDesk的CAD共存了！！！

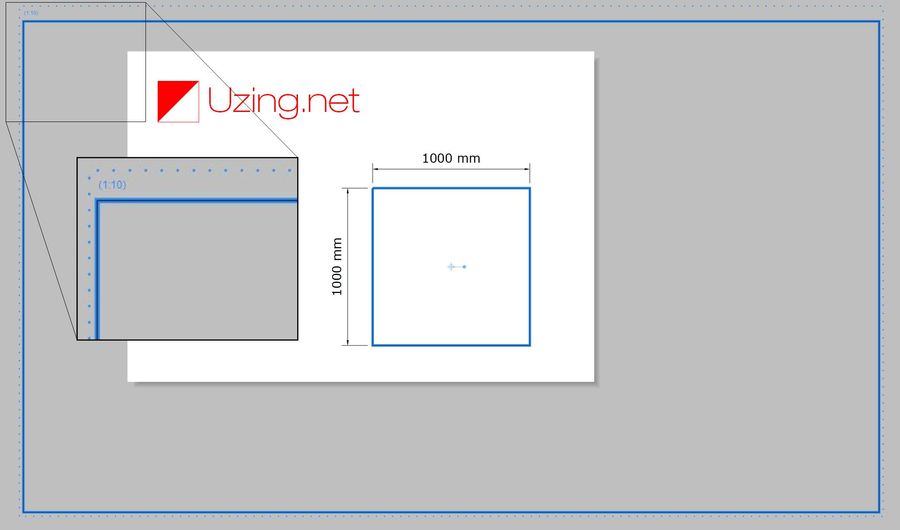

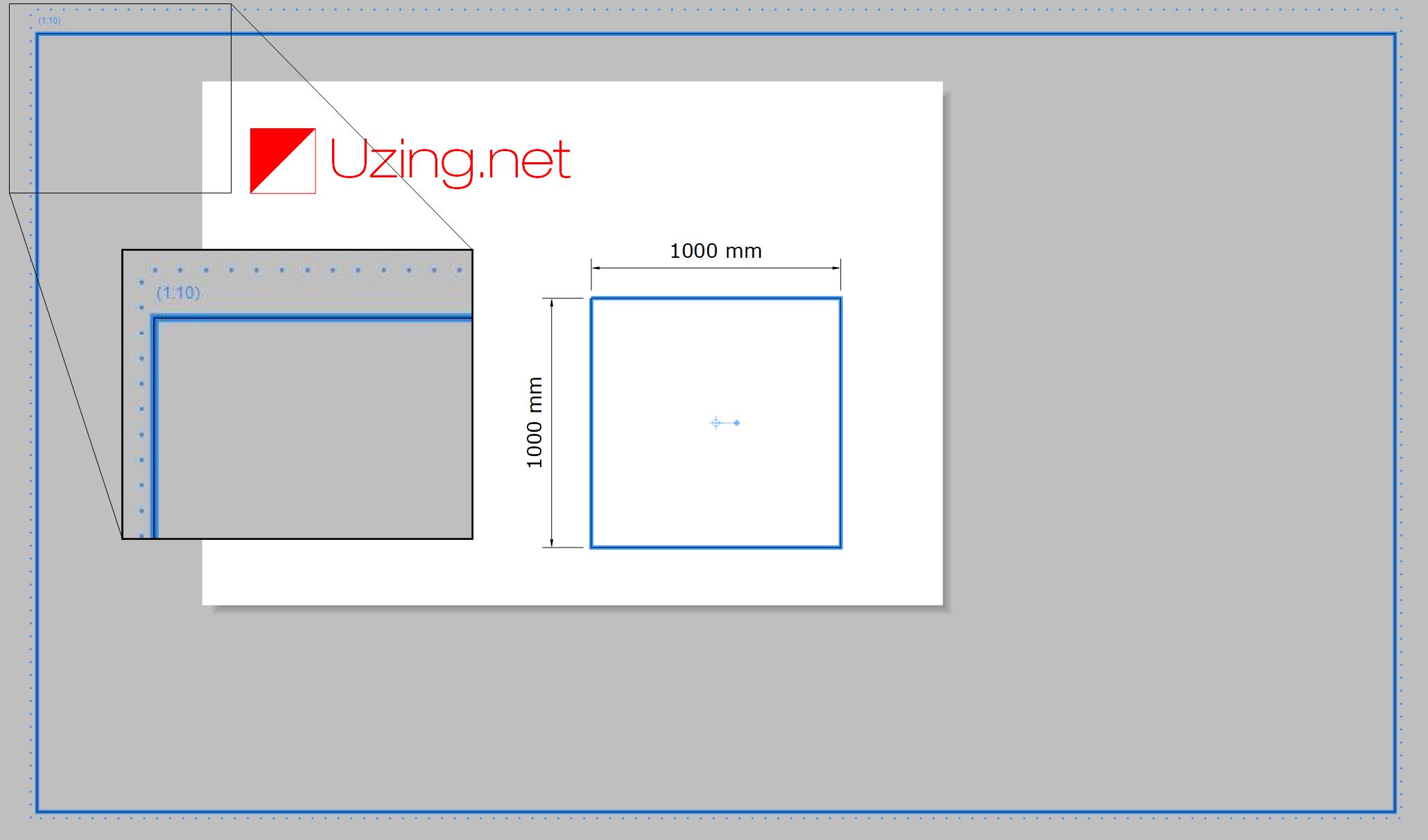

笔者在CAD模型空间画了一个1000mm*1000mm的方框

然后在CAD布局空间放了一个MV布局框，比例设置为1：10

LayOut是可以完美导入的，而且比例也是没问题的

3. 画的更好

优化参照、倒角、圆角、弧线、偏移等……工具

LayOut甚至可以更好的绘制细节或者创建精美的插图

当然，LayOut还有增加了许多新的小功能待我们去发掘

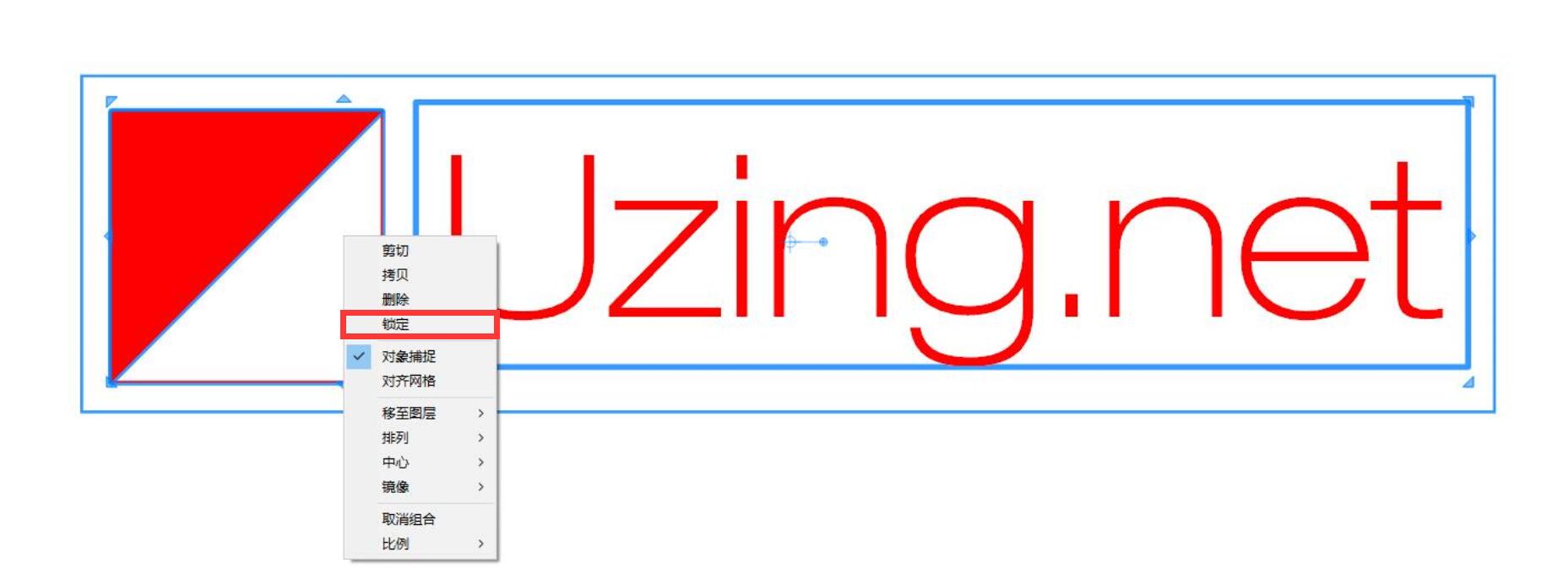

比如 绘制的图元可以右击锁定

可以将对象发送到锁定的图层

第三 增强的BIM功能

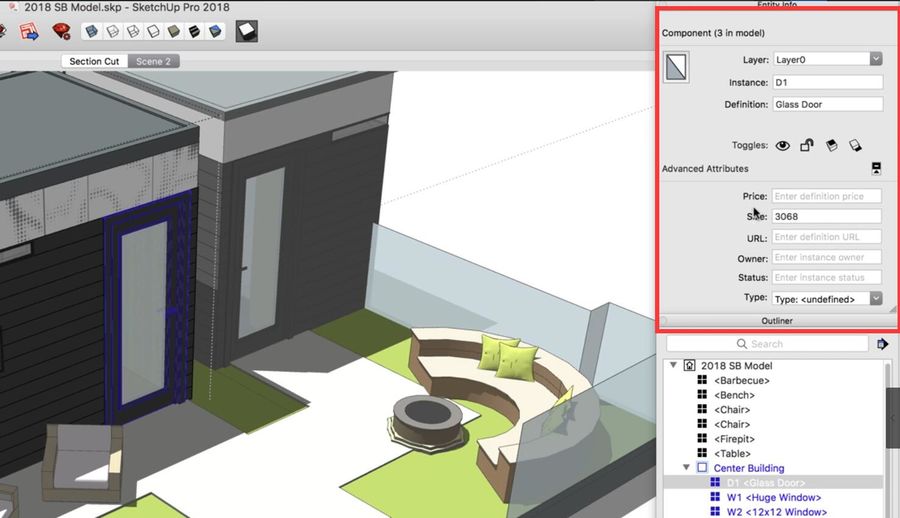

1.高级属性

SU现在可以为组件增加高级属性

例如：价格、大小、URL、类型、状态、制造商等

在项目中嵌入有价值的信息更加容易了！

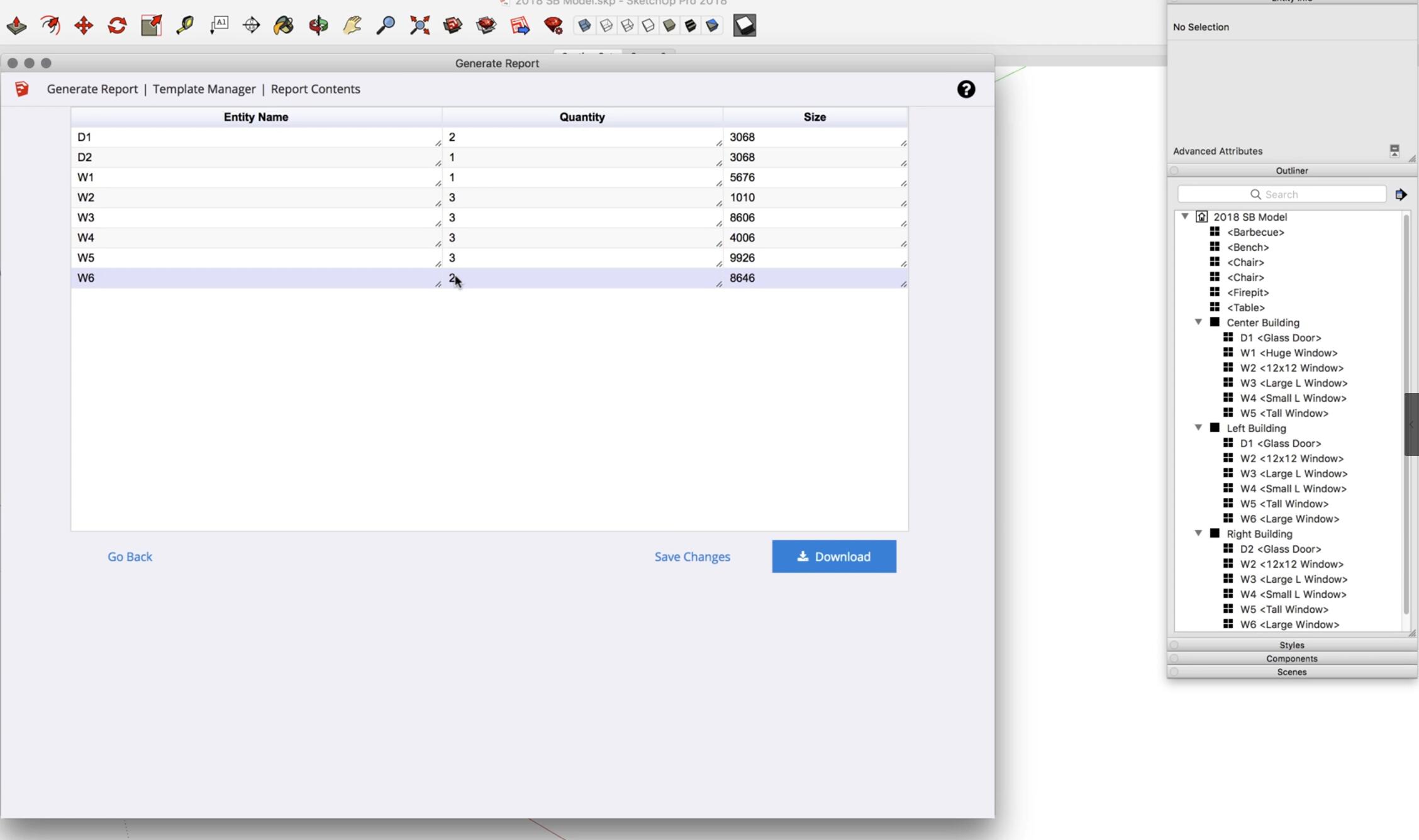

2.汇总报表

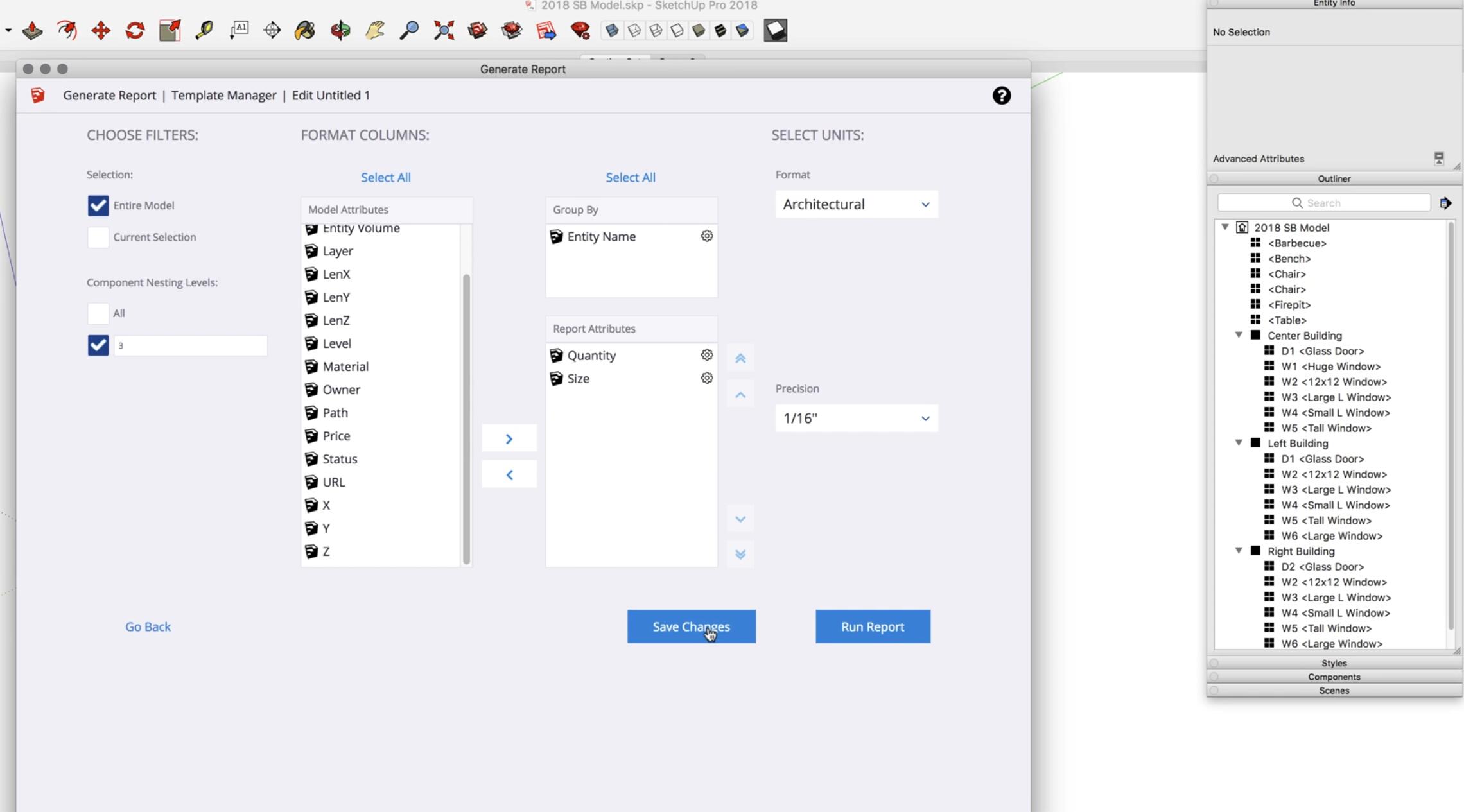

“生成报告”能汇总组件的数据，

用户可以在SU中点击“文件”——“生成报告”来生成一个报表

报表可以生成配置报告，零部件清单和提量

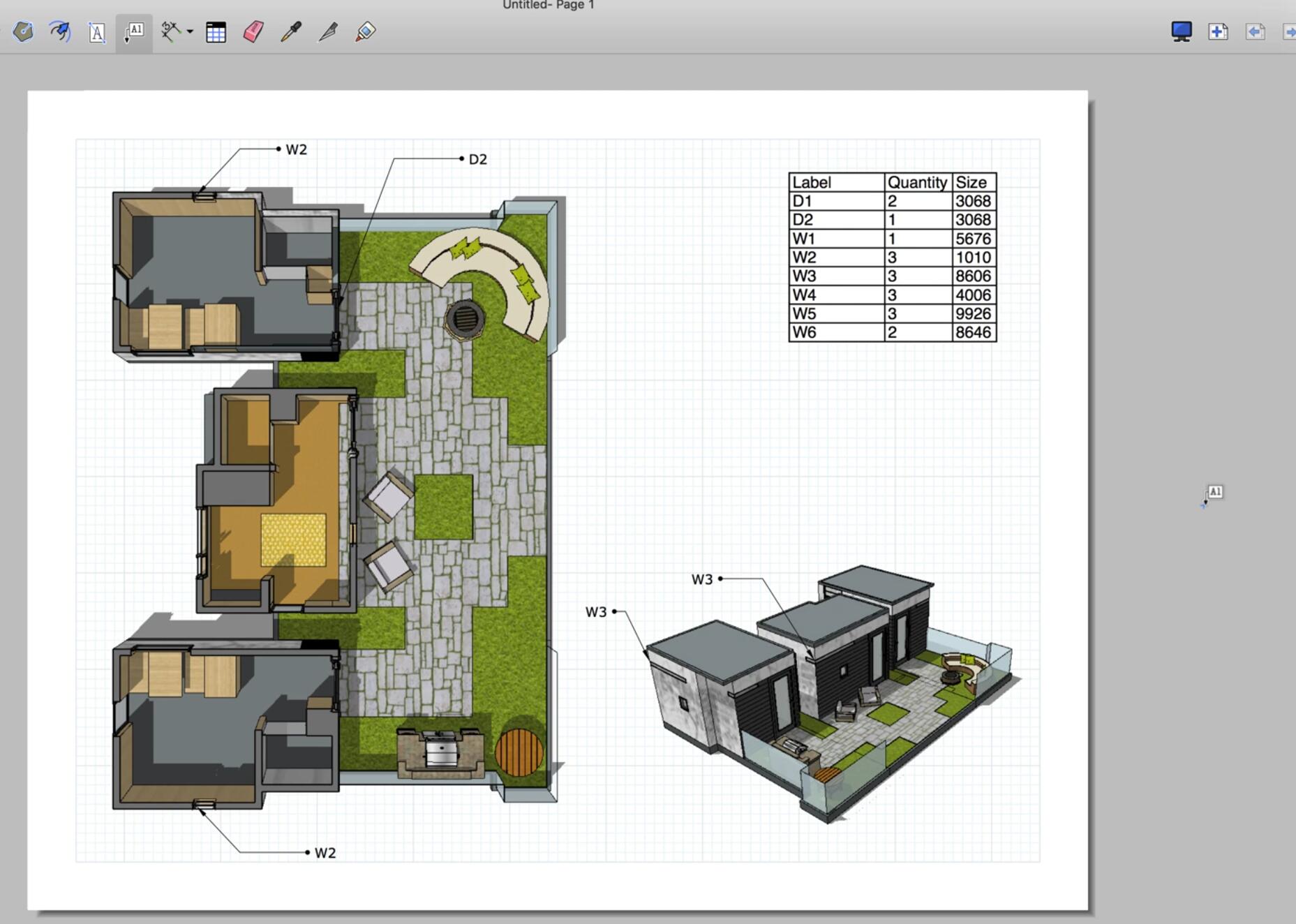

之前官方Youtube的视频中为我们演示了一段用“生成报告”工具

自动生成了一份门表图与窗表图

并且以表格的形式插入到了LayOut中！

3.IFC导入/导出功能

BIM工作流程最好的形式就是可以在各个工作软件中进行交互

现在用户可以依靠SU中的IFC在项目中分配和操作属性

那我们最后总结一下这三大新功能

第一 更新的剖面

方便了我们做分析图、绘制施工图等需要做剖面的工作

第二 更强大的LayOut

这几年天宝对LayOut的更新力度越来愈大

可想而知LayOut的前途无量

（天宝大大 可否优化一下你家LayOut的卡顿问题！）

第三 BIM！

天宝要加强BIM功能了……

笔者似乎从中看到了商机……嘿嘿
