前言：无论是360°还是720°全景效果图对于设计师来说并不新鲜，全景效果图的秘诀在于3dsMax与V-Ray的组合，创建完V-Ray物理摄像机后，图纸的尺寸设置2：1的比例，摄像机类型设定为Spherical，override FOV为360，设置完成后即可渲染全景图，ps完成后在pano2vr或者Panotour等全景合成软件里输出即可。

随着照片级效果的出现，技术的突破，房地产、建筑、室内设计可视化领域的全景效果图也火了起来。

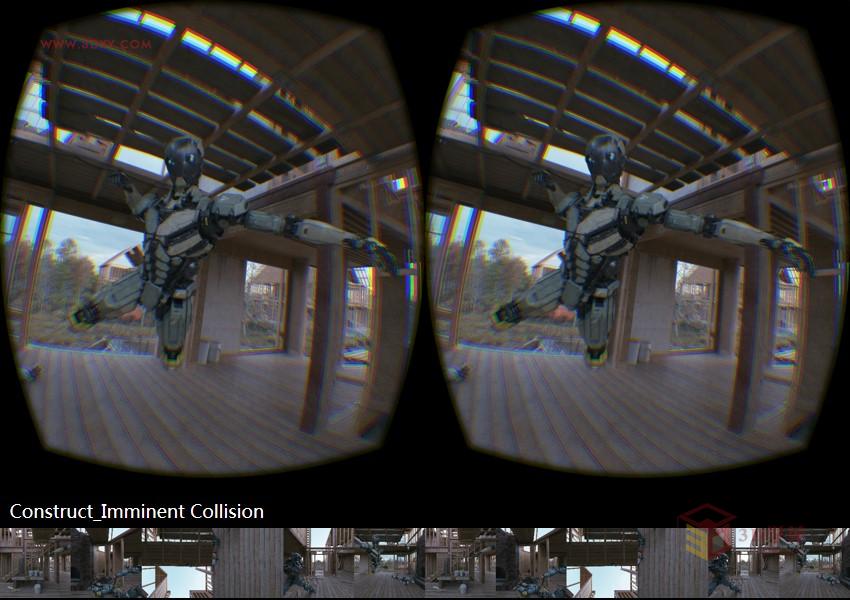

如今V-Ray 3.2以上的版本还可以创建VR物理摄像机和VRayStereoscopic，两个新的VR相机类型输出的立体多维和球面立体图像，可以直接应用于Oculus Rift和三星Gear VR等VR设备中。

今天带给大家的是利用3ds max2014和V-Ray 3.2输出可用于VR设备观看的6×1立体图像。应用的软件或设备：3ds max2014、V-Ray 3.2、手机、Oculus VR设备等。

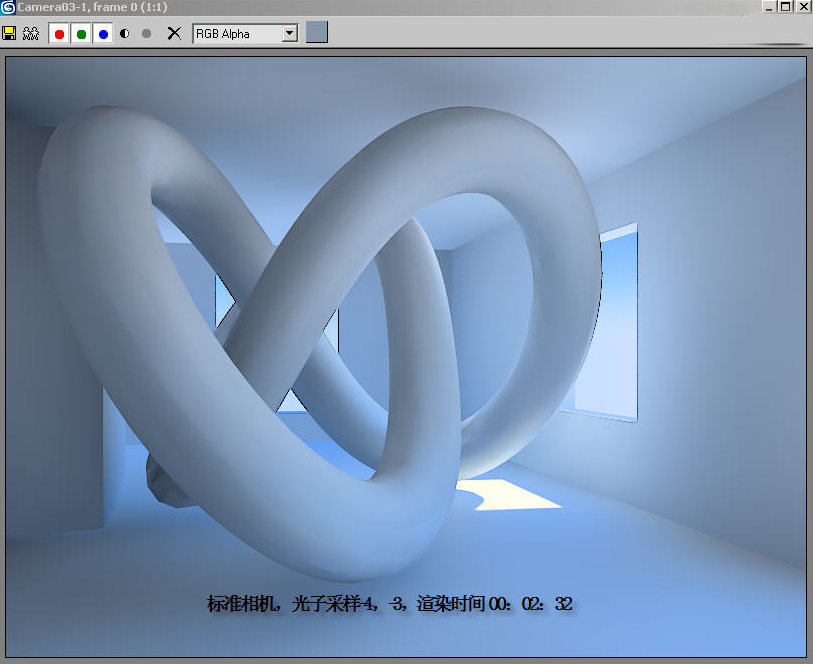

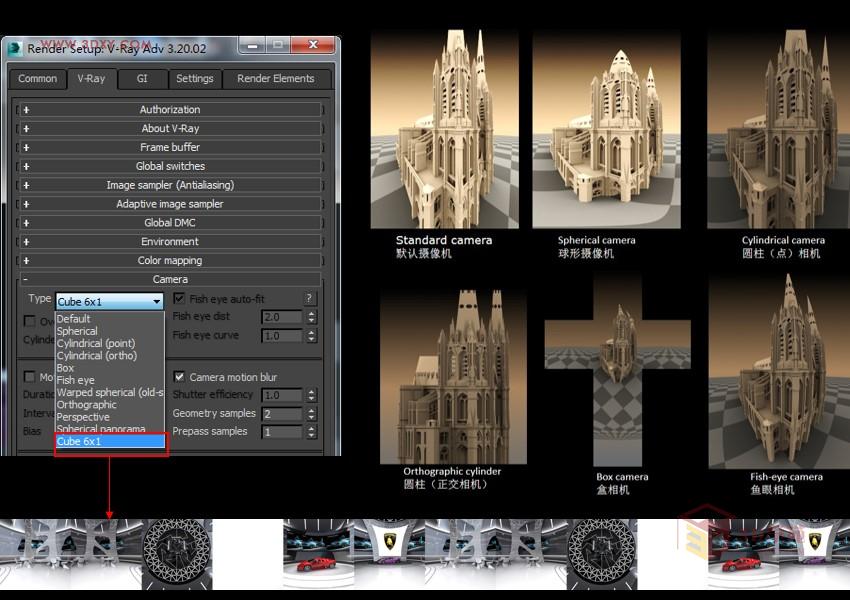

V-Ray 相机的种类比较多，包括Standard camera默认摄像机、Spherical camera球形摄像机、Cylindrical camera圆柱（点）相机、Orthographic cylinder圆柱（正交相机）、Box camera盒相机、Fish-eye camera鱼眼相机、Cube 6X1立方体相机相机等，这些相机类型中用得比较多的是Standard camera默认摄像机、Spherical camera球形摄像机和Cube 6X1立方体相机，今天我们就会用到Cube 6X1立方体相机。

利用3ds max制作为VR设备制作6×1立体图像的流程也不复杂，只要掌握细节问题就能够跟上VR时代的步伐。

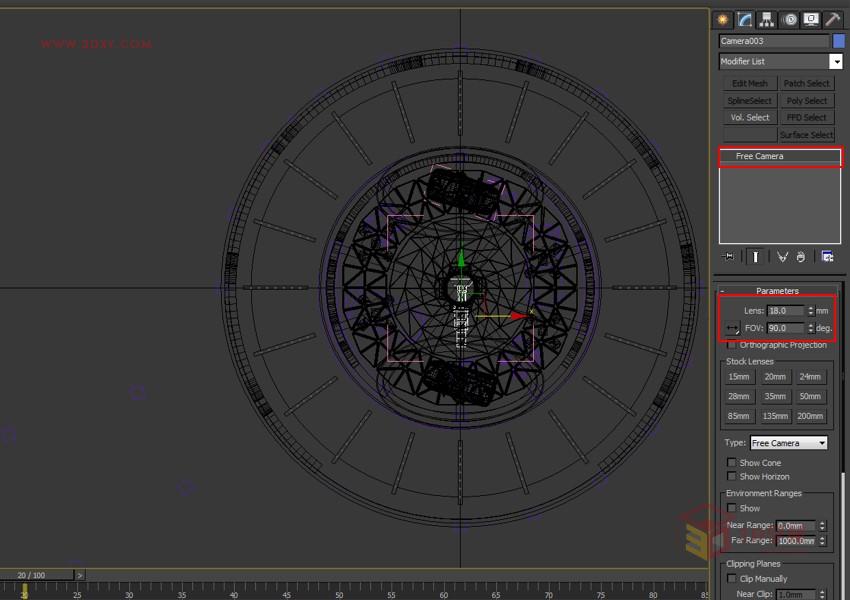

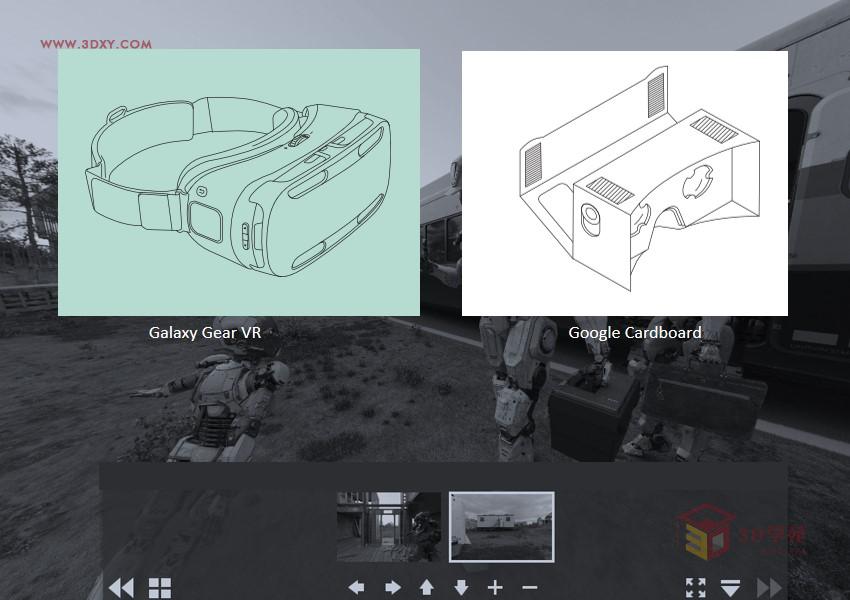

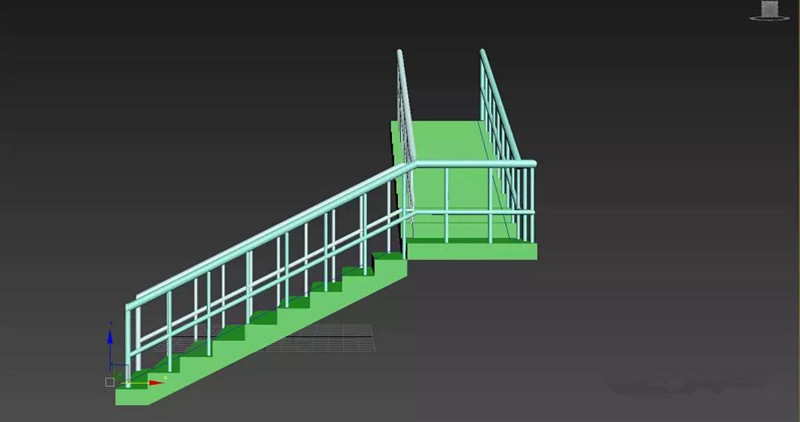

步骤一：场景与摄像机制作→主要是根据CAD平面尺寸图制作SU模型后倒入3ds max进行材质和模型等要素组合，并根据构图，在合适的位置放置一个自由摄像机，选择镜头为18，FOV为90。将摄像机高度定在视平线高度来模拟人站在房间里的效果，这也会让人们在使用Google Cardboard或一些VR浏览工具看的时候增加真实感，一般定的高度为1.6米。

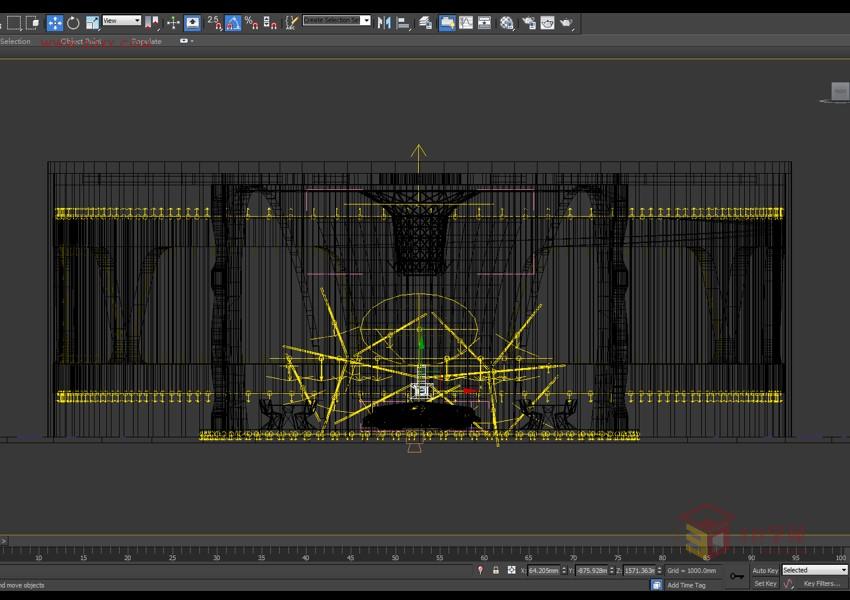

步骤二：灯光设置→身处于360环境中的每个角度都需要将灯光设置好，确保在渲染之前你对场景的各个部分都满意。

步骤三：VRayStereoscopic的创建→3ds max命令面板的辅助对象里创建一个VRayStereoscopic，Create -> Helper（辅助对象） -> VRay -> VRayStereographic，注意勾选Adjust resolution选项，人眼间距默认为6.5mm。

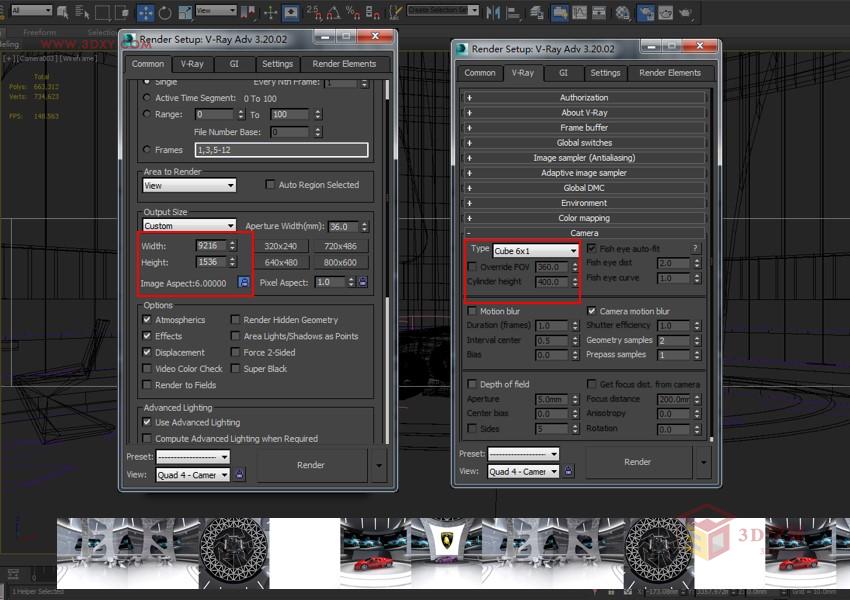

步骤四：渲染输出→选择VRay摄像机类型，select VRay -> Camera -> Cube 6x1，并设置输出尺寸为6：1的比例，比如 9216 x 1536,也有VR设备在手机端也能全屏查看小尺寸的比如2560 x1440。

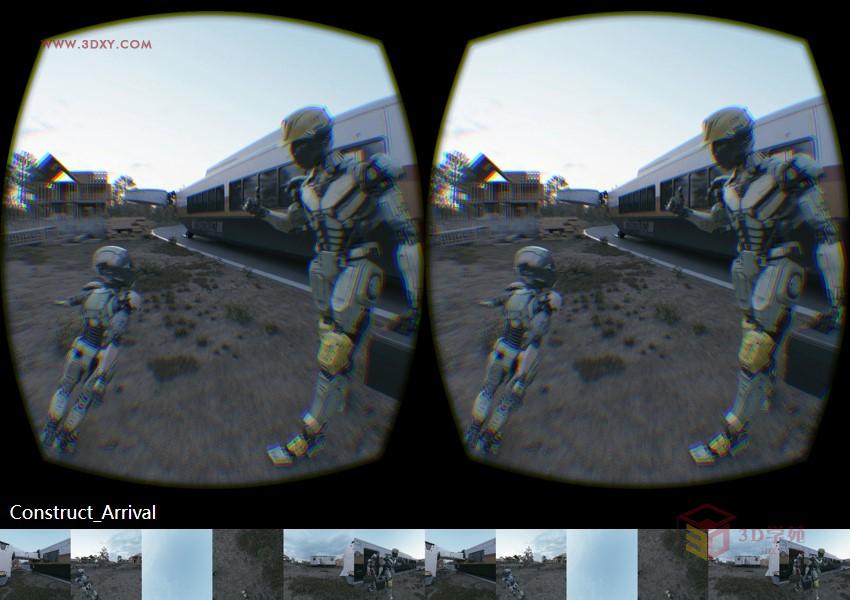

每只眼睛里面都可以看到6×1立方体图像，总共需要输出12×1的图像，每一个立方体都需要1536像素，意味着最终图像的分辨率必须是18432 x 1536，28百万像素，相当于一个8K的图像，比传统的高清图像高出16倍。

因此，面临的挑战是，渲染时间，特别是在非常复杂的场景可能需要很长的时间。对于6×1立方体，一小时的高清帧将需要16小时。由于这个室内场景需要更多的GI,它花了近2小时渲染。

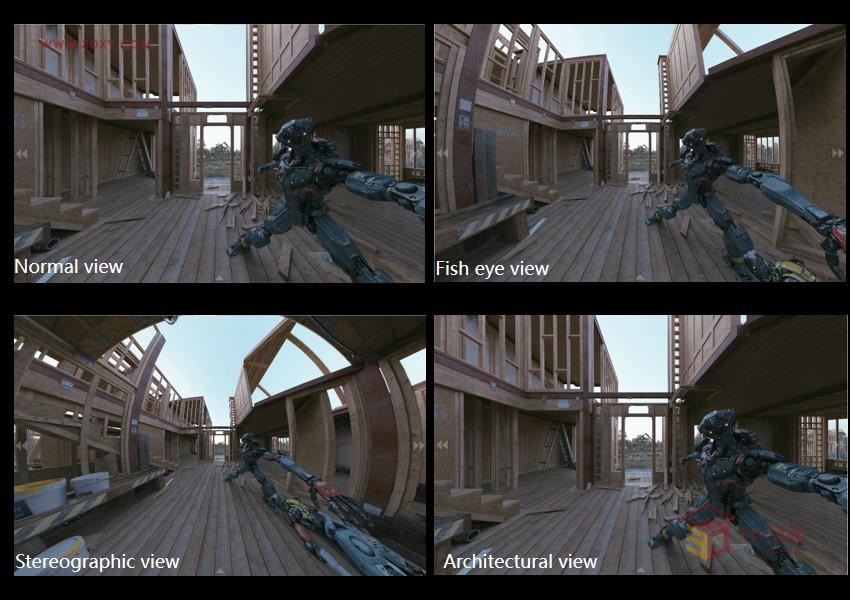

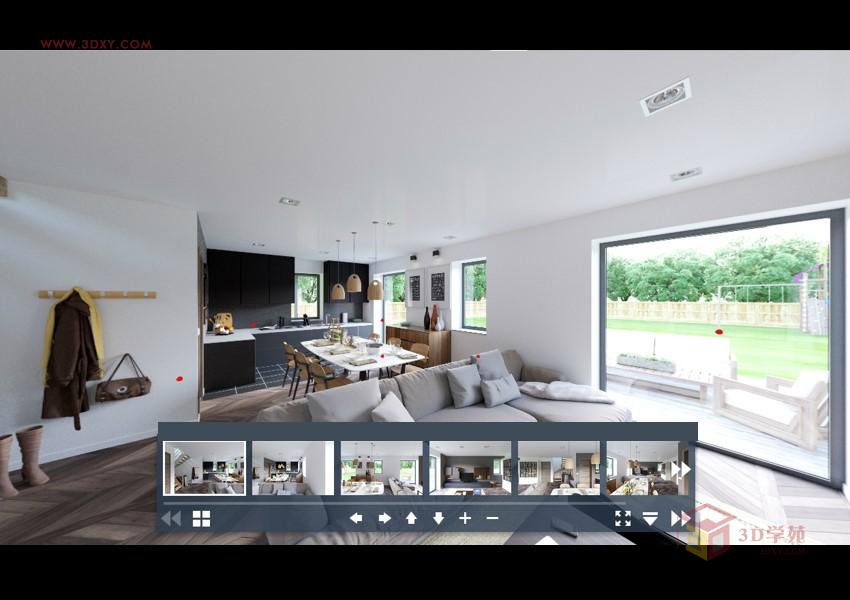

利用krpano软件上传到网页发布后，可以选择多种视野角度进行观看。

如果你有一个Oculus VR设备，如何观看→在这个页面上下载图像在手机目录下创建一个名为Oculus，在此目录下创建一个名为360 photos目录，转到该目录，并创建任何名称的另一个目录，比如“项目名称”将立体立方体图像复制到该目录中，断开你的手机，并连接到Oculus虚拟现实启动应用程序启动Oculus 360 photos浏览该项目。
