前言:菱形造型墙

软件:3D 2016

知识点:大小相同的菱形背景图案制作

【魏哲建模图文】菱形造型墙

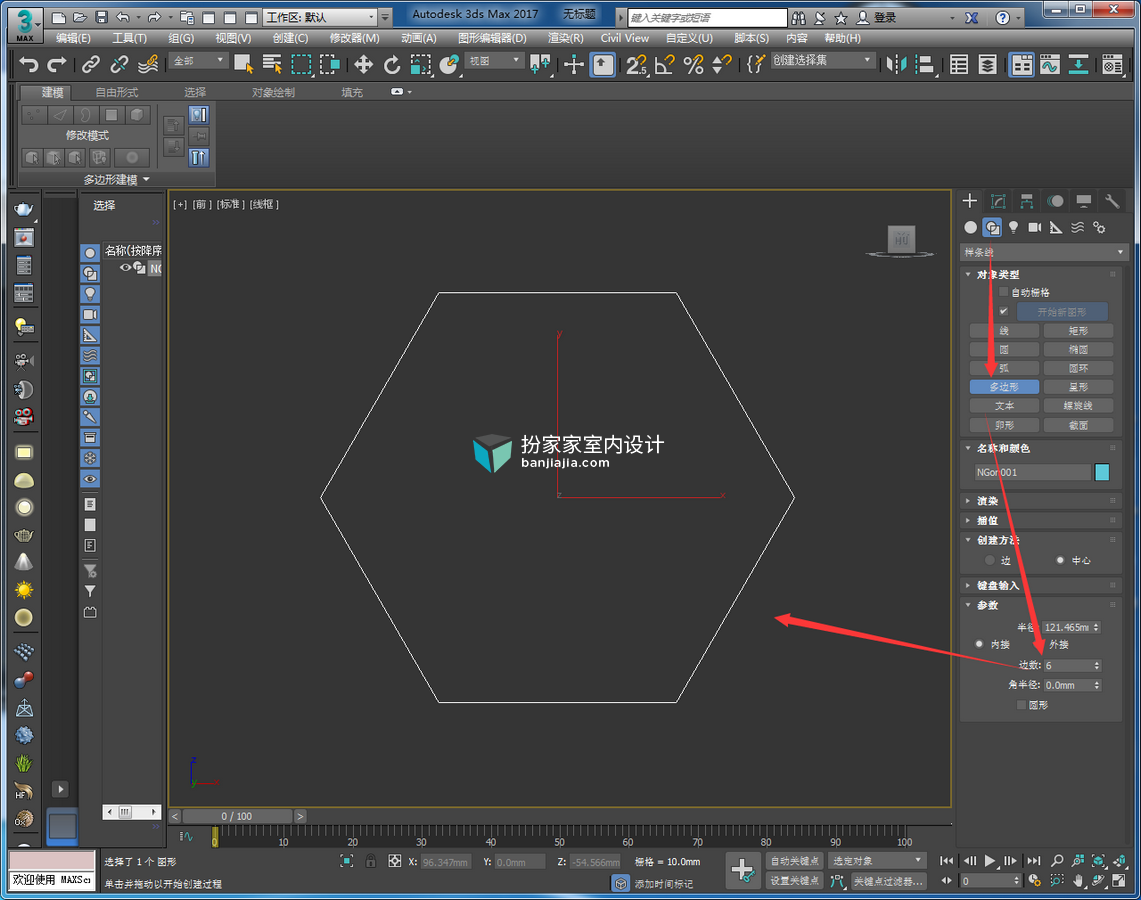

1.创建图形-多边形-分段6

建模图文

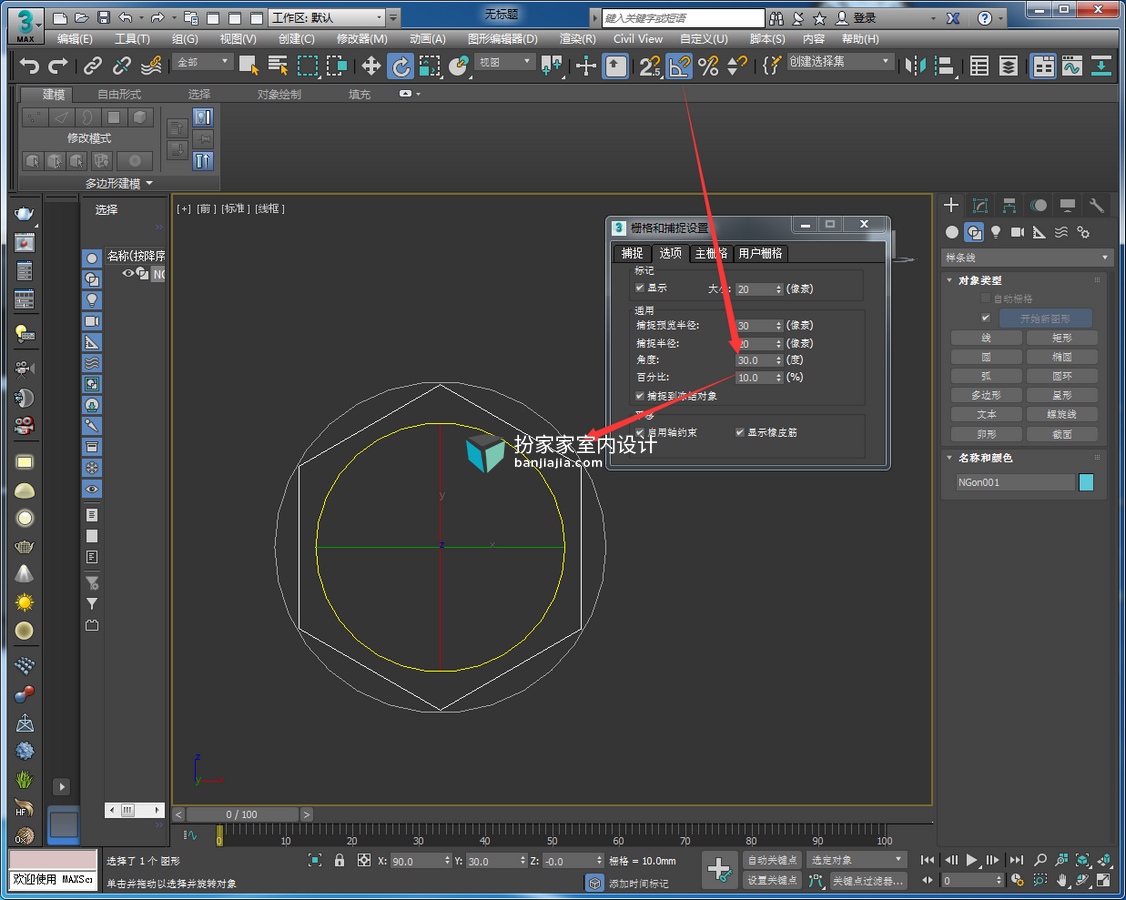

2.打开角度捕捉30度-进入样条线层级-旋转30度

建模

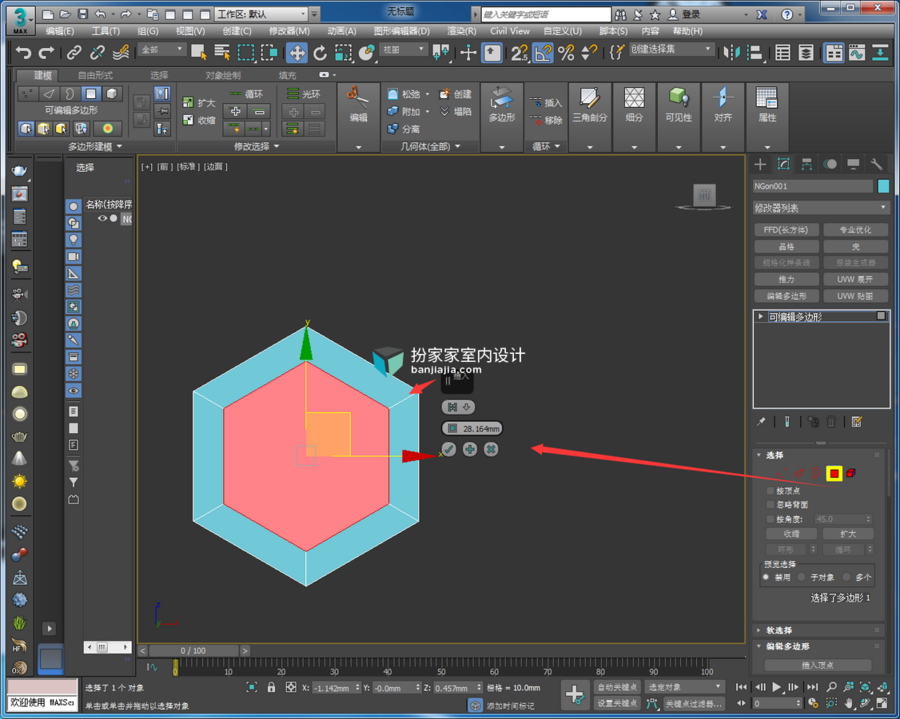

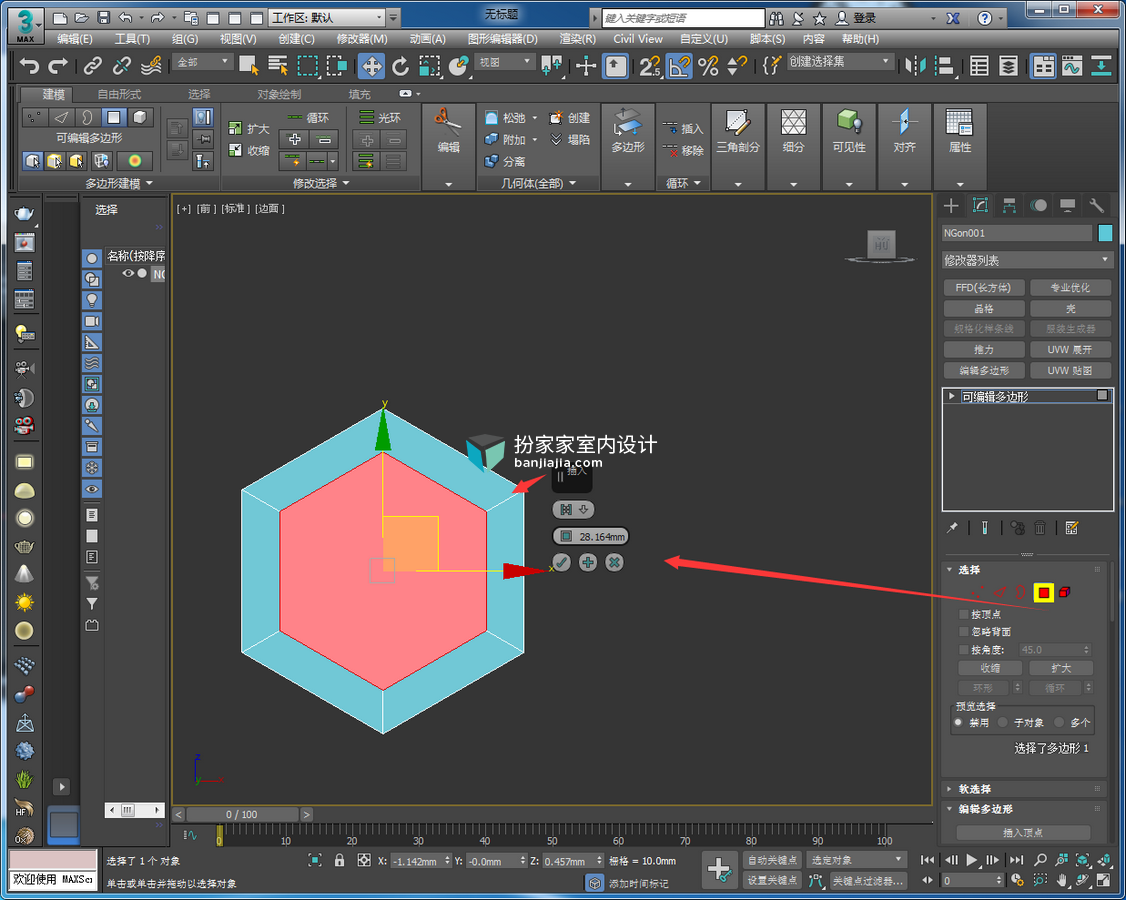

3.转为可编辑多边形-面层级-选中面-插入-塌陷

3d

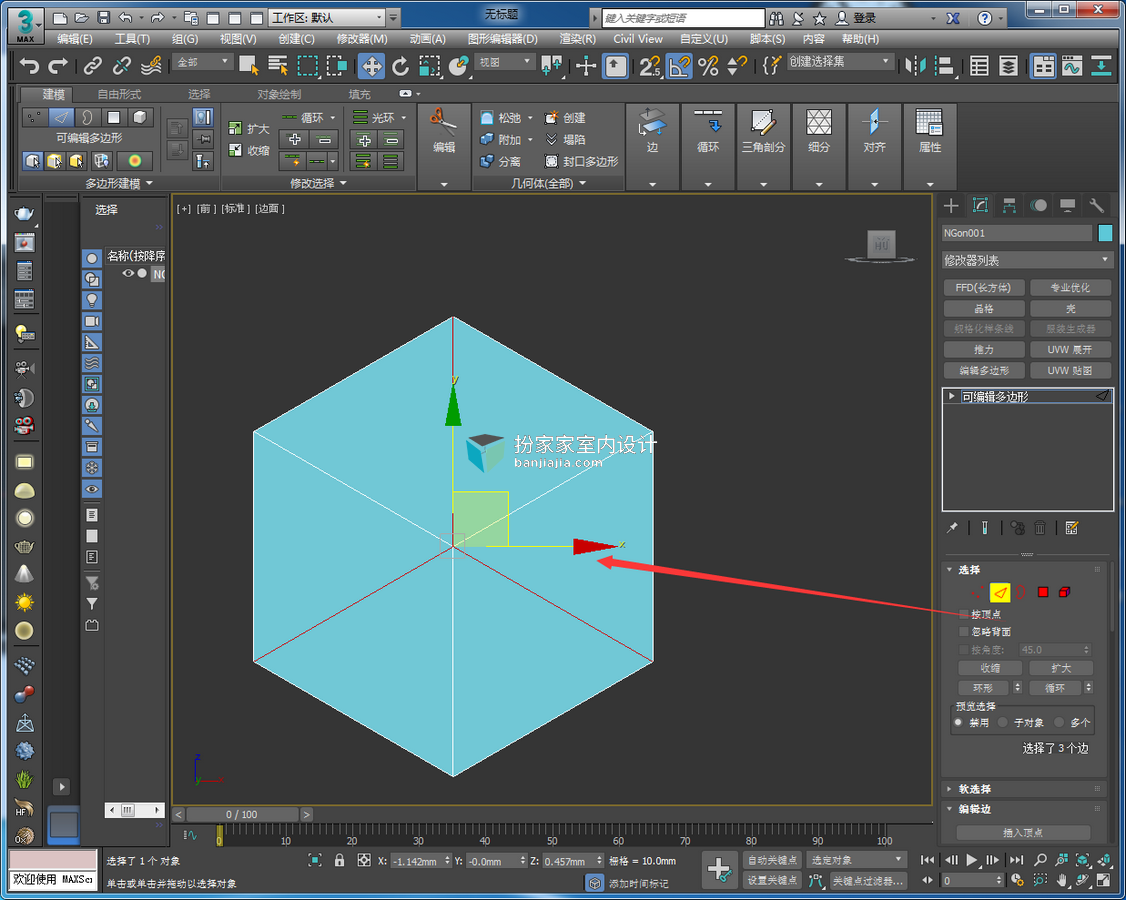

4.边-选中线段-删除

造型墙

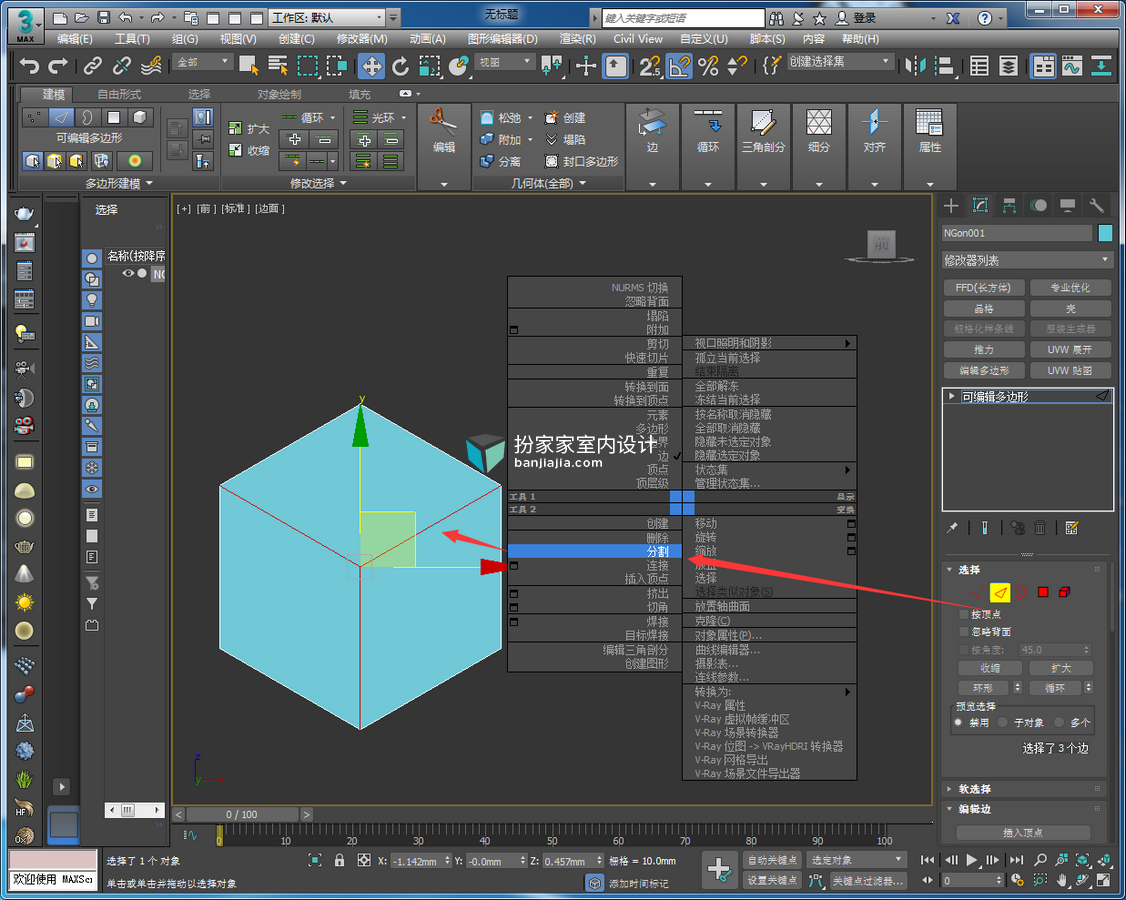

5.选中线段-分割

魏哲

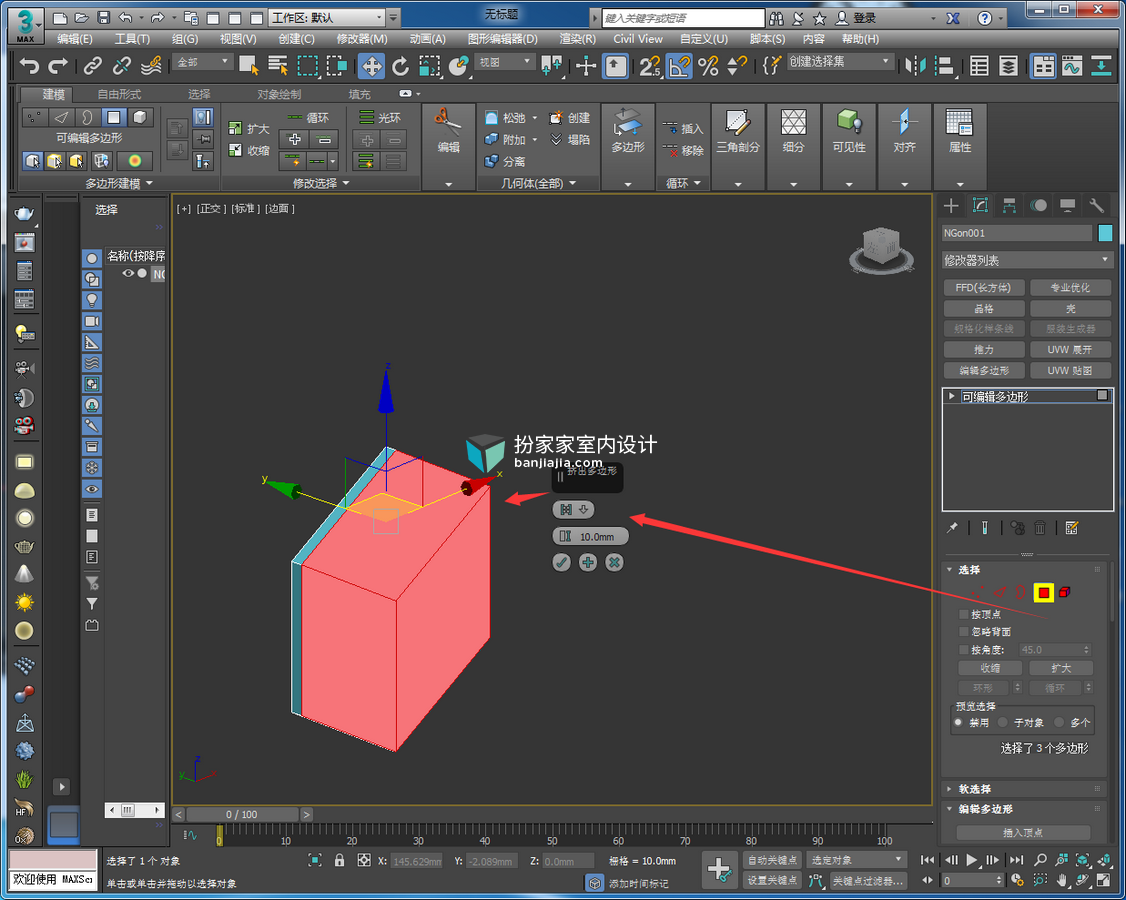

6.选中所有面-挤出-数值10

图文

7.选中所有边-转换到边界线-Alt减选边界线

扮家家室内设计网

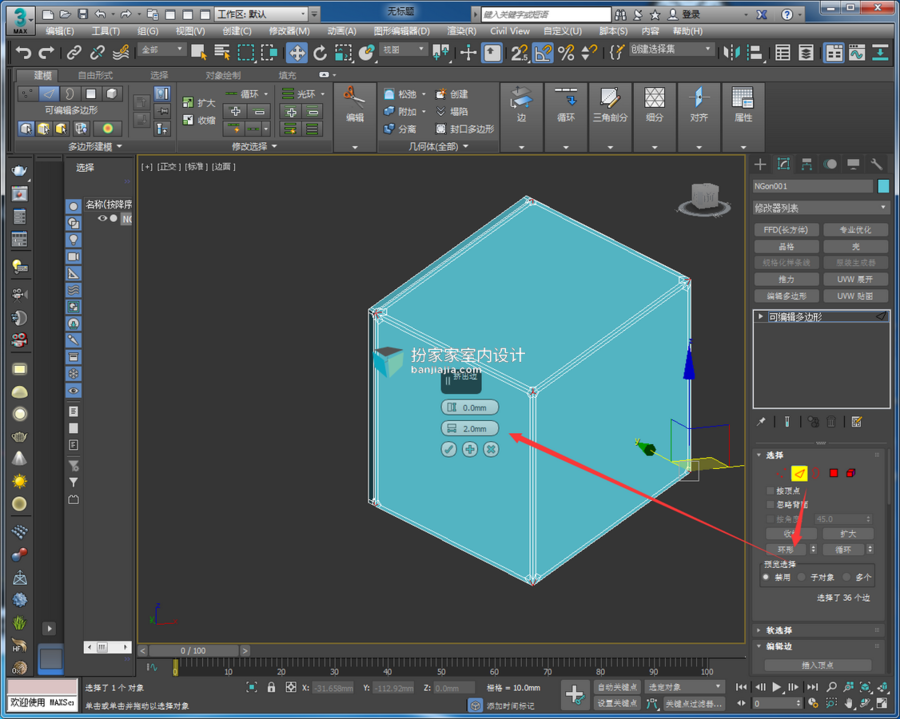

8.边-挤出-数值为0.0,2.0

【魏哲建模图文】菱形造型墙

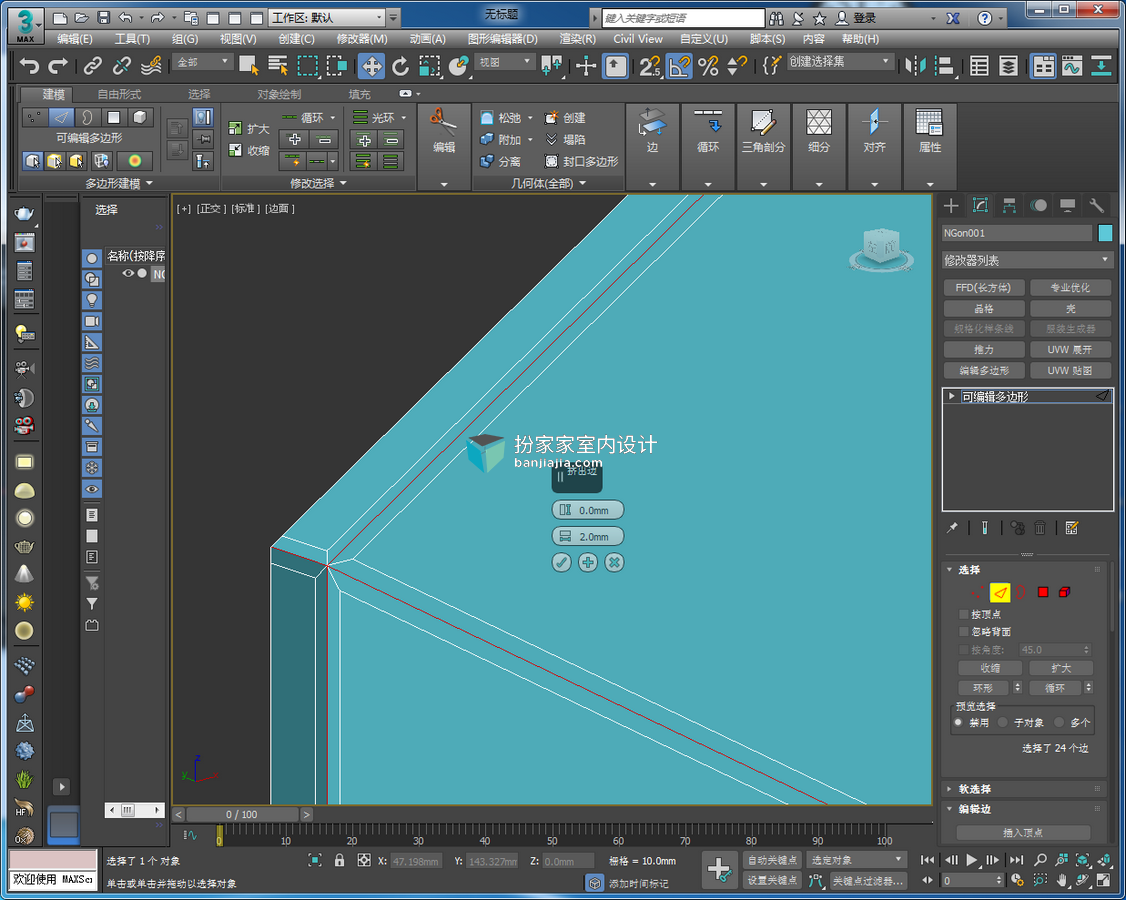

9.边环形-反选-Alt减选边界线-挤出-数值为0.0,2.0

建模图文

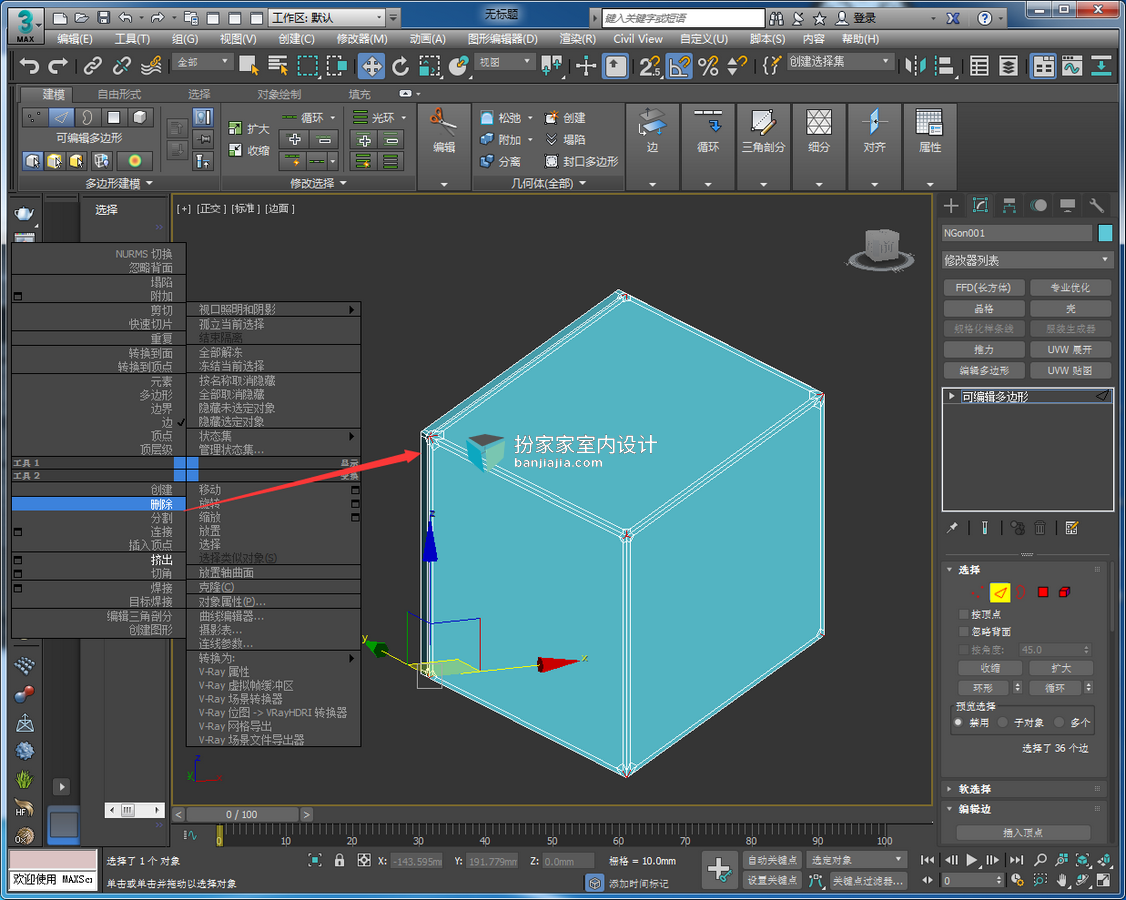

10.删除边

建模

11.面-选择三边面-塌陷

3d

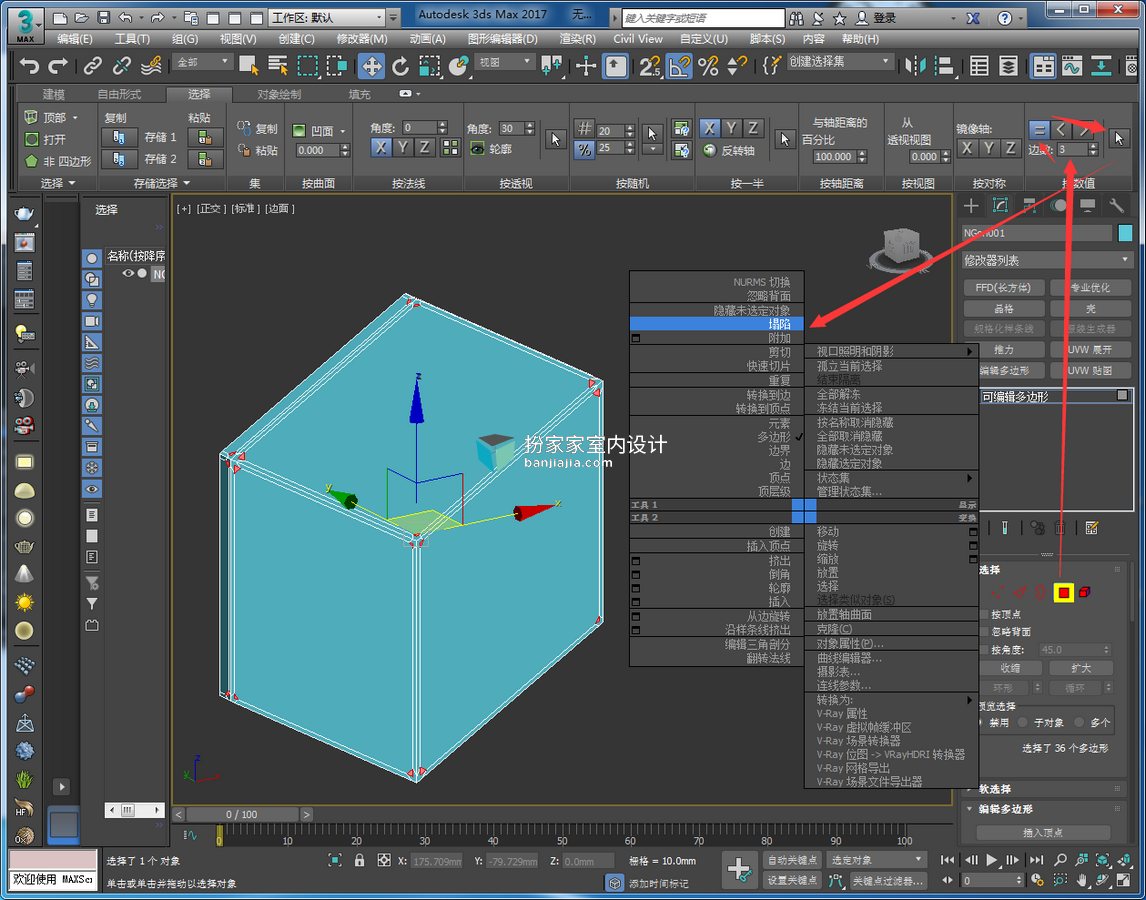

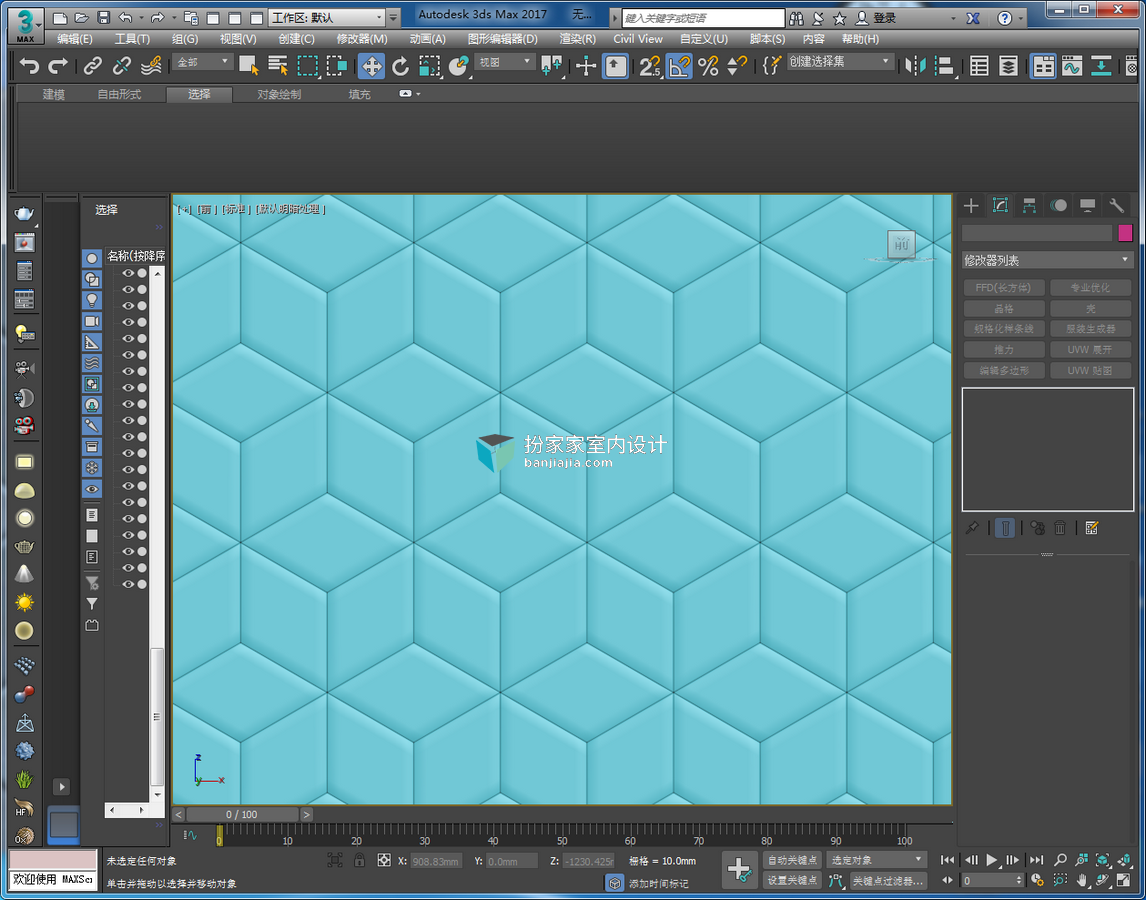

12.涡轮平滑-捕捉移动复制-完成

造型墙
