【立东建模图文】全五边形墙体

老师：立东

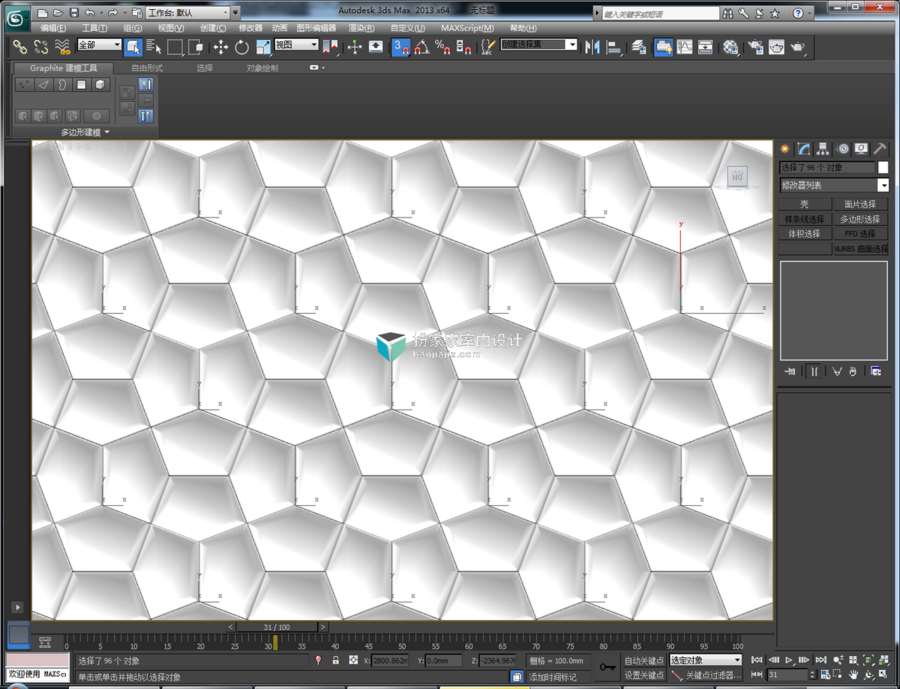

前言：全五边形墙体

软件：3D 2014

知识点：全大小一样五边形平面制作

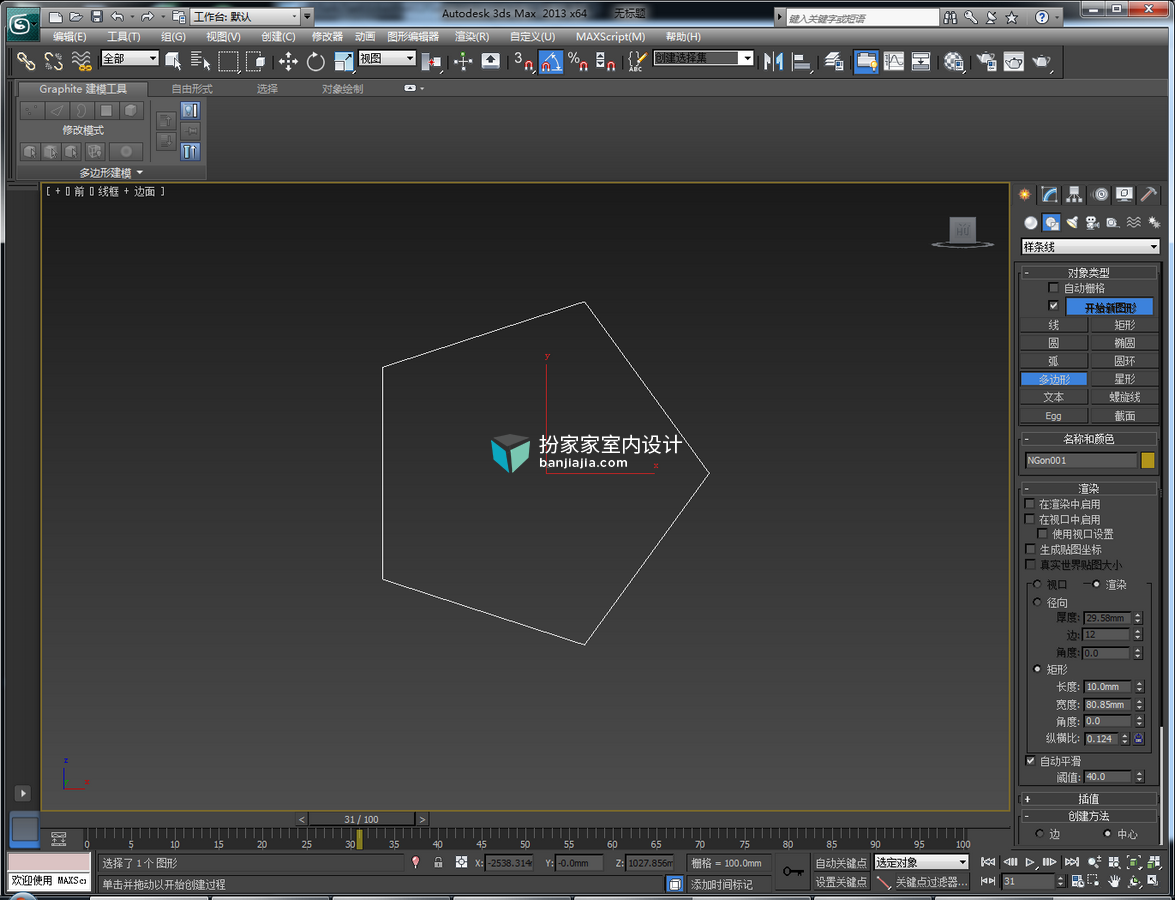

1.创建图形-多边形-分段5

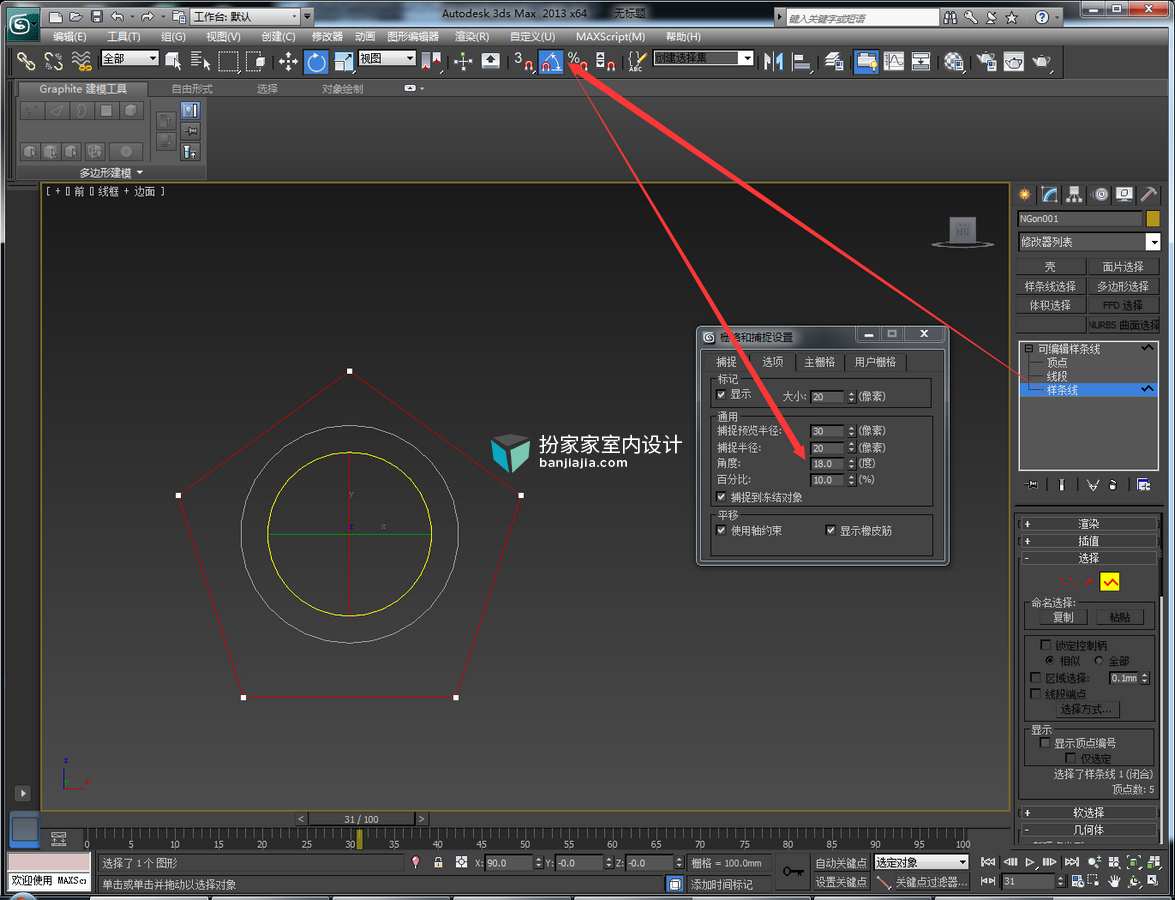

2.打开角度捕捉18度-进入图形样条线层级-转18度

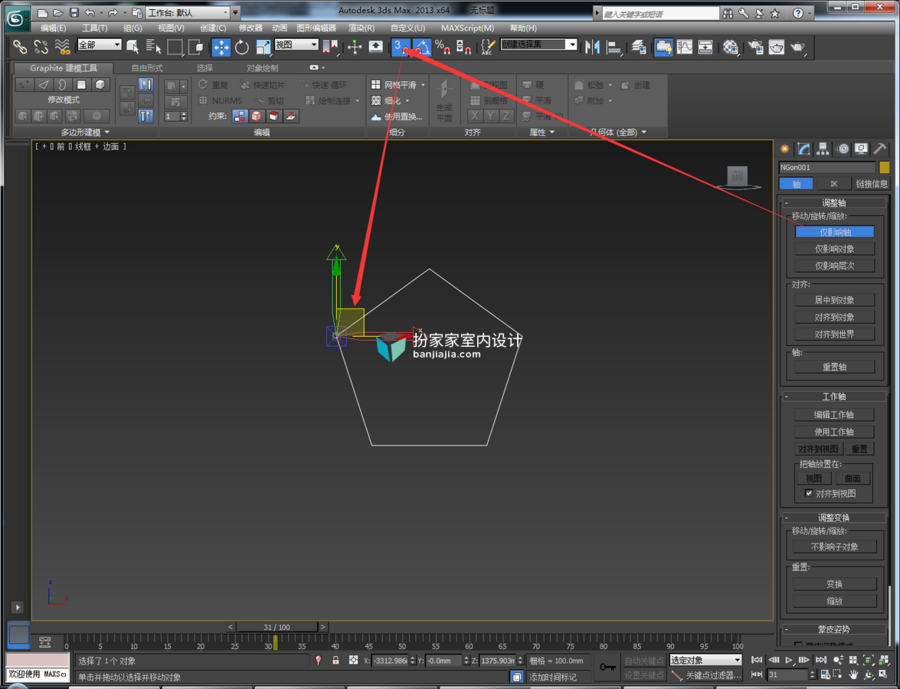

3.打开捕捉开关-移动轴心

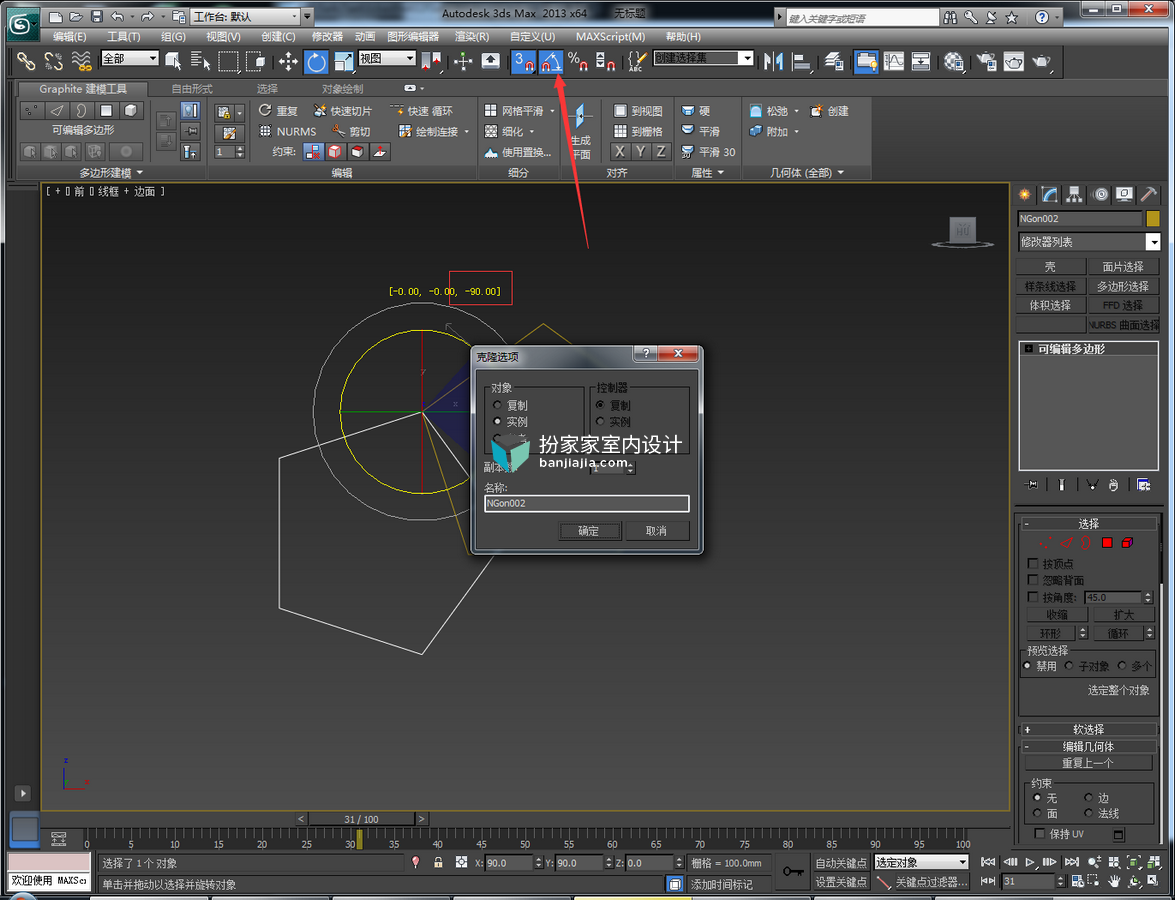

4.按住shitf旋转18度复制实例

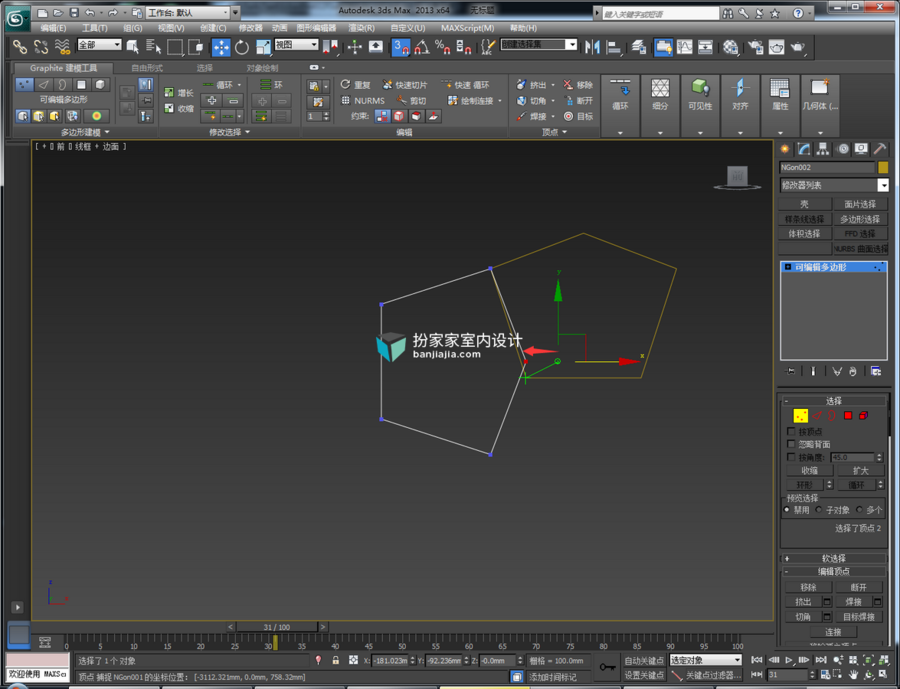

5.如图顶点捕捉x轴移动对齐

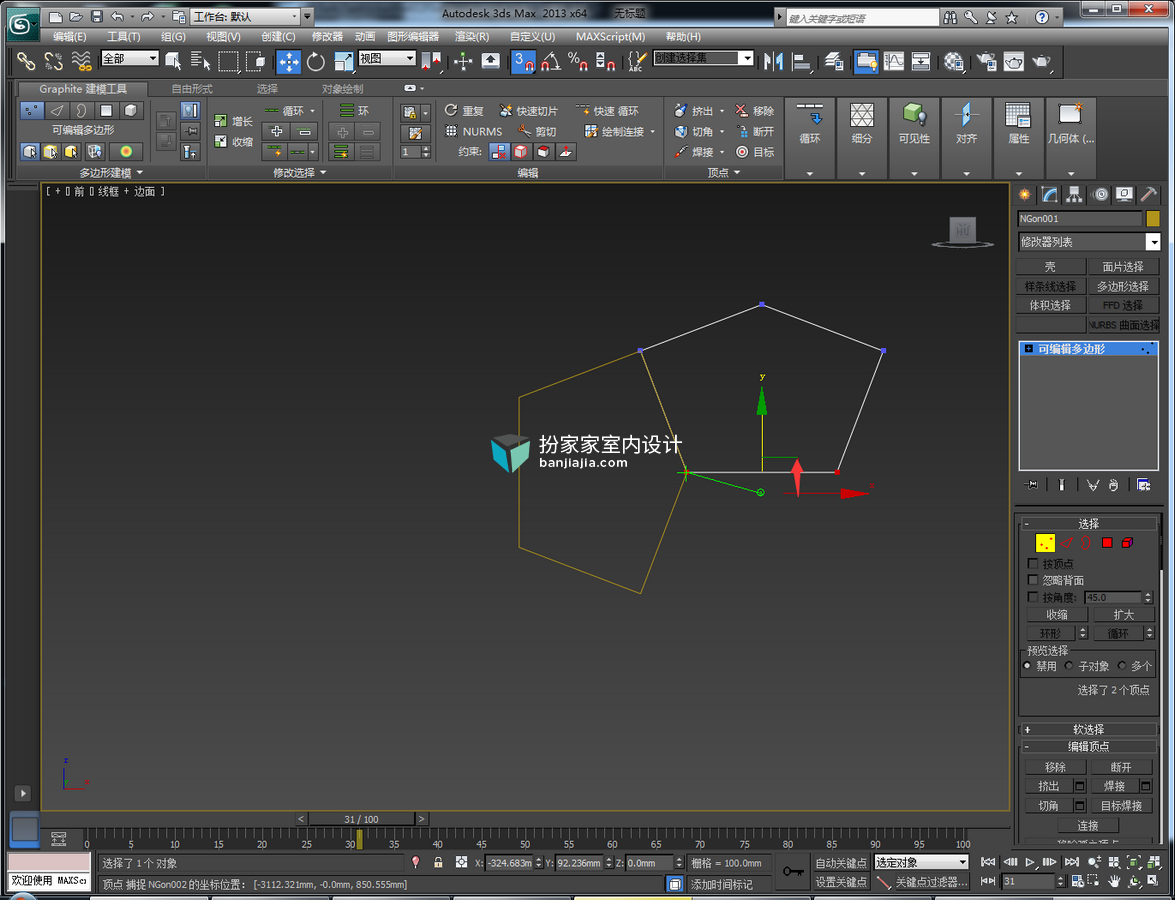

6.另外一个如图顶点Y轴捕捉移动

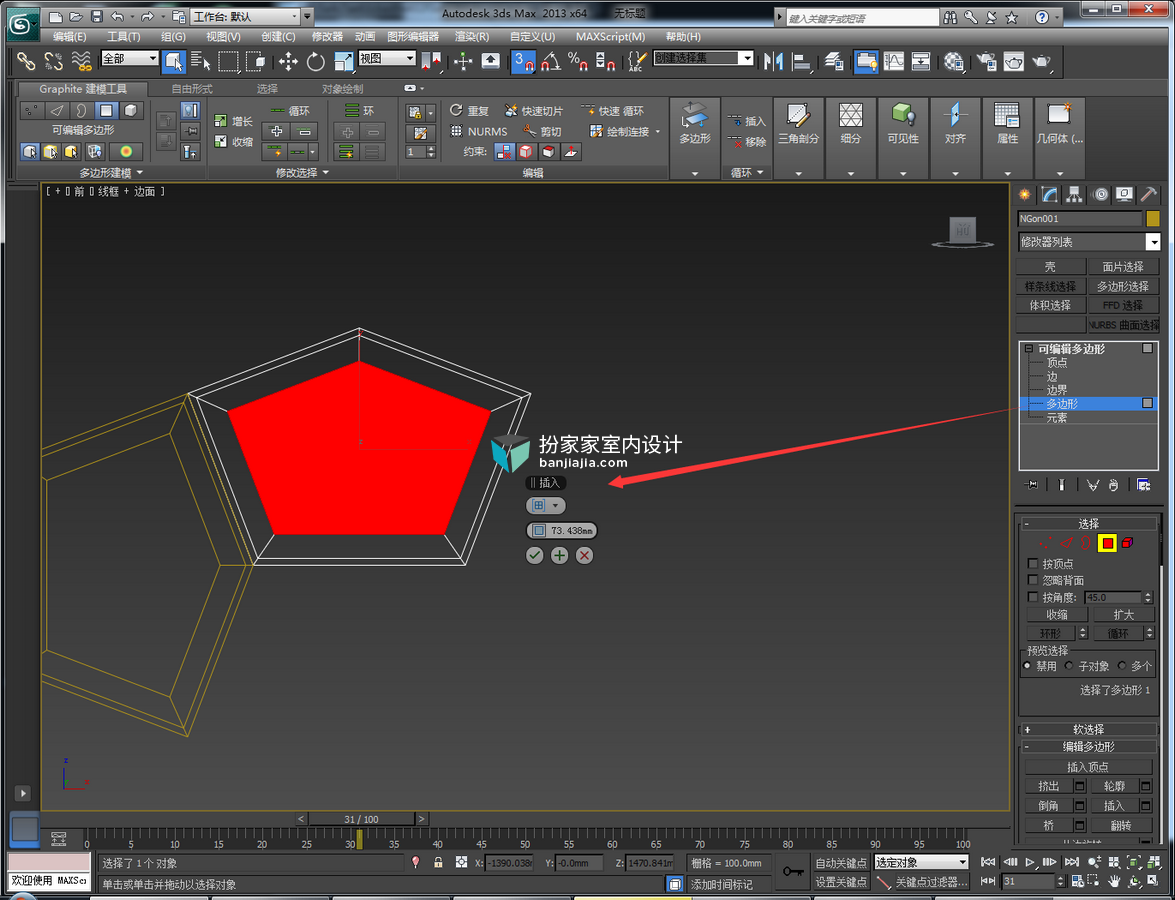

7.转多边形-面插入两次

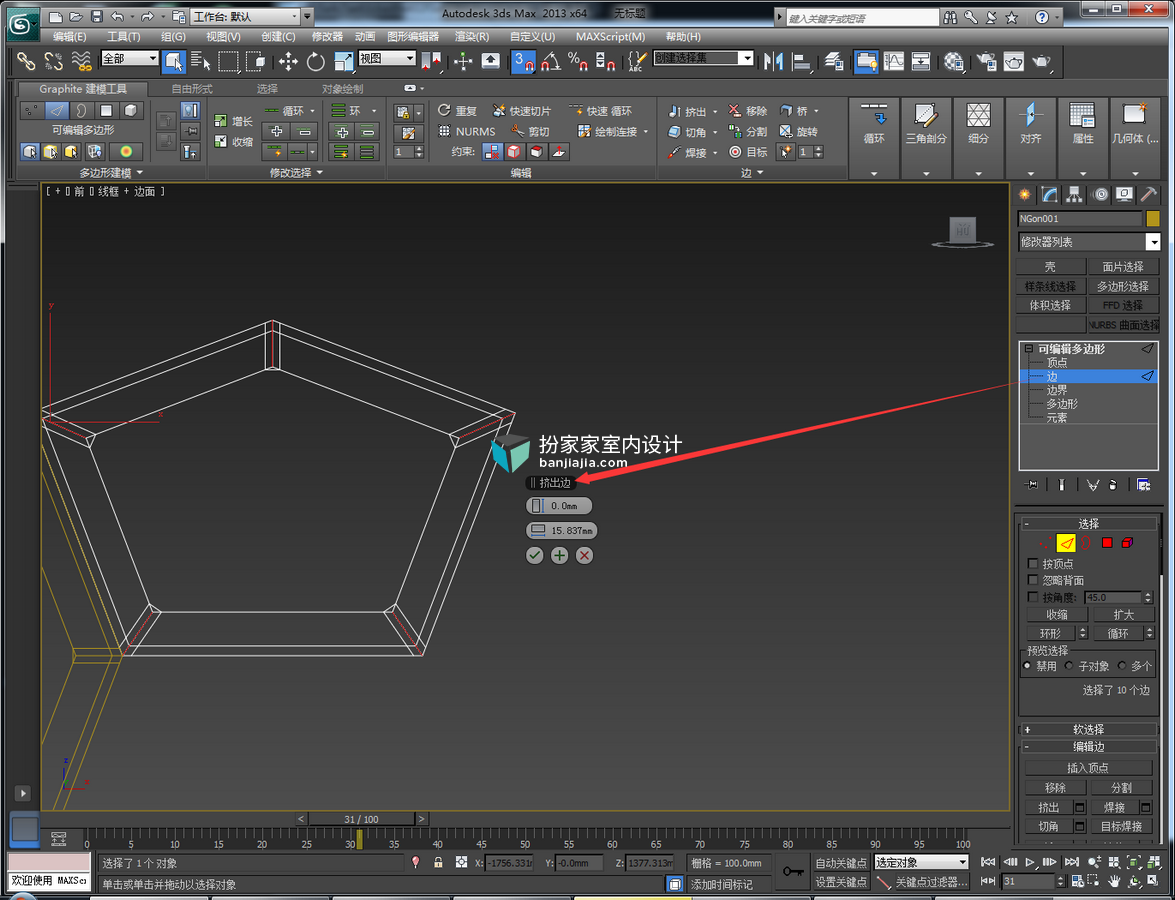

8.边-环形-挤出 高度为0

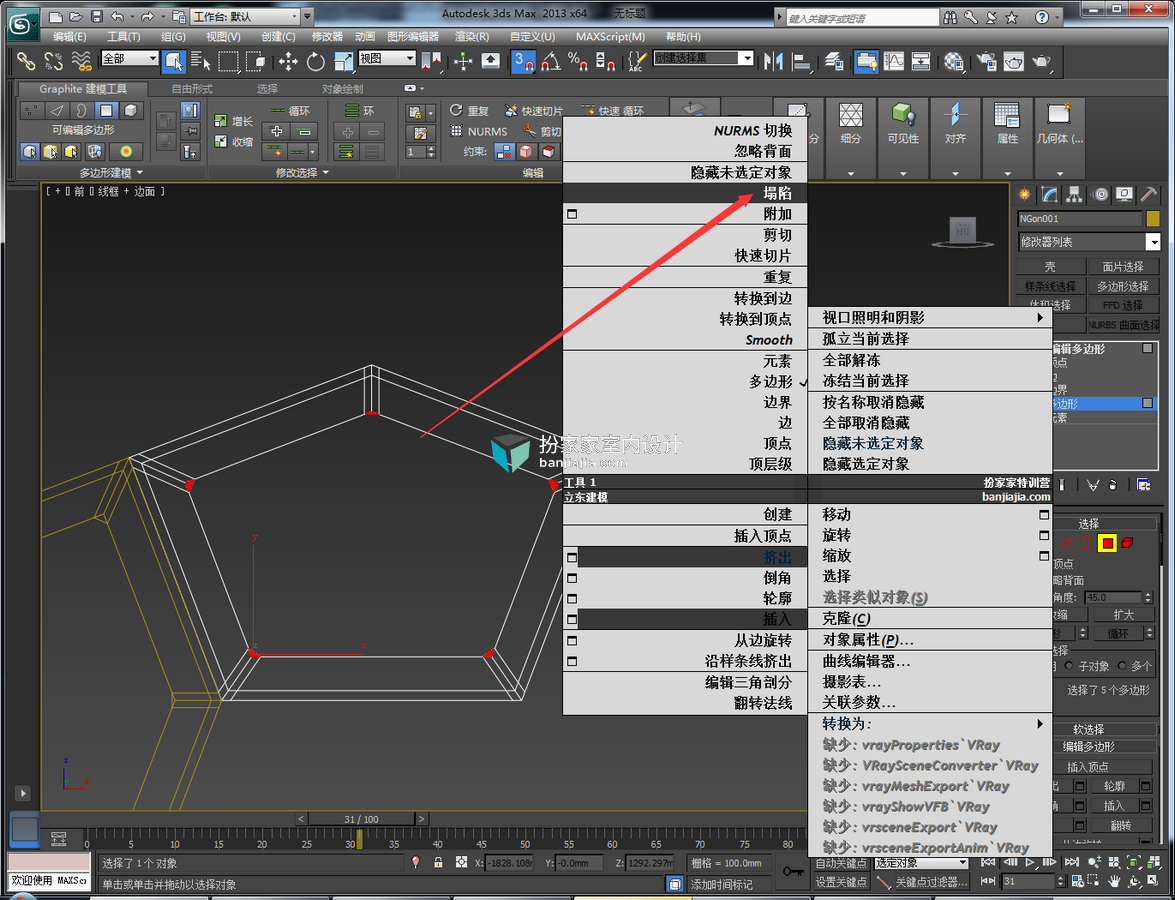

9.面层级-三角面塌陷

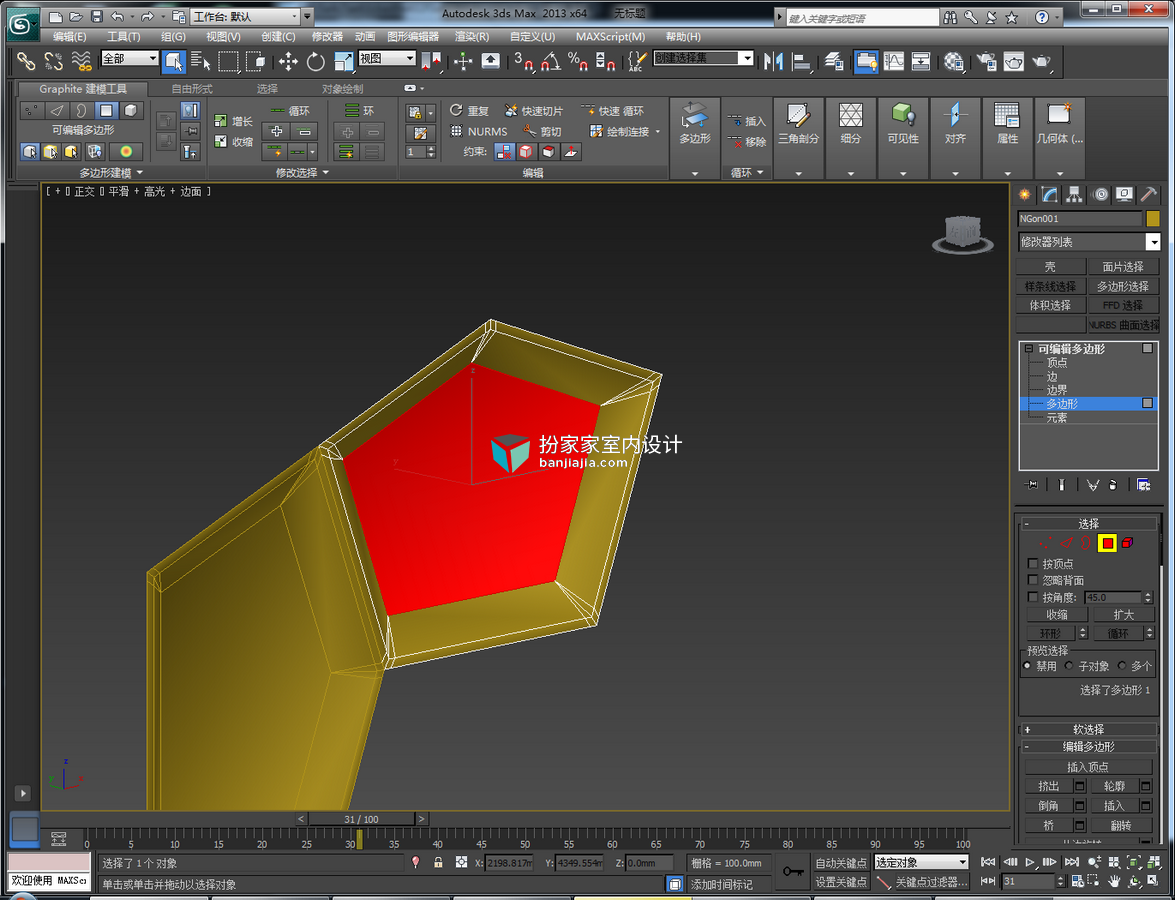

10.面往后来

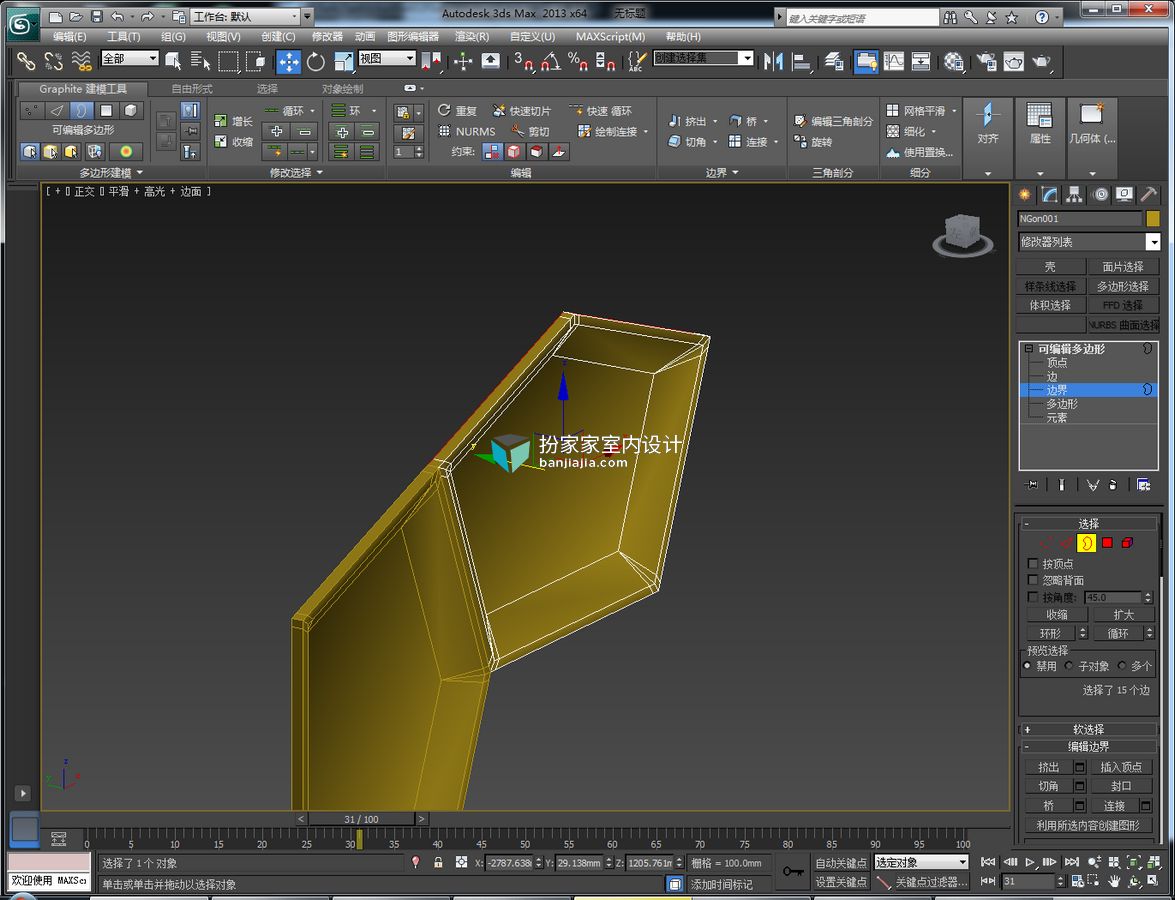

11.边界按shitf移动延伸-整体给平滑组

12.捕捉移动复制即可

学会了吗？有疑问赶紧下方留言吧！
