本期看点：光束角

大家好，我是你们超级可爱的佳佳妹呀~

一般做无主灯照明设计，要应用到大量筒射灯。而无主灯的精髓是散点照明。因此在选择筒射灯做无主灯设计的时候，光束角的合理选择也是非常重要。

光束角究竟是什么呢？下面让我们一起来看看吧~

01

「射灯与筒灯的区别」

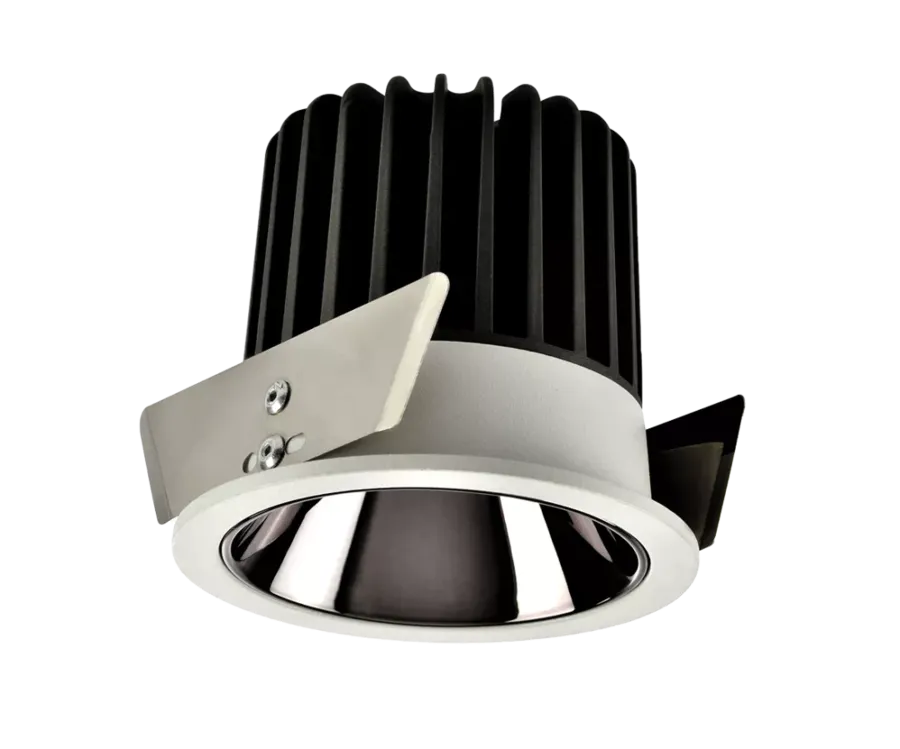

筒灯，是一种嵌入到天花板内向下射光的照明灯具。它有一个显著的特点就是可以很好的保持建筑装饰的外观统一性，不会因为加入了筒灯的设置而破坏吊顶原本的结构和外观。

筒灯占据空间小，光源可以很好的增加空间柔和气氛，营造气氛能力强。

射灯可以安装在吊顶周围、家具上、墙内和踢脚线里，等。射灯的主要作用就是用来突出审美，提升层次感，对于气氛营造也有不错的促进作用。

如果是好的射灯组合，可以起到一个主照明作用，也可作为局部光源的补充。

02

「什么是光束角」

光束角，是指光源或是灯具发出光束的角度，也就是光束一定强度范围边界所形成的夹角。

通常，光束角在被照面上比较直观的体现是光斑和照度。在其他条件相同的情况下，光束角越大，中心光强越小，光斑越大，照度越小，反之则全部相反。

CIE和IES对于光束角也有不同的定义：

CIE 国际照明委员会和中国国标 GB 的定义：在光束轴线所在平面上，经过灯正面的中心点为轴线，峰值中心光强 50% 的区域夹角，英文名 Beam Angle，单位：°（度）。

北美国际照明学会 IES 的定义：峰值中心光强 10% 的区域夹角,英文名 Filed Angle。

在我国和大部分国家通常使用CIE 国际照明委员会的标准作为照明参考。

光束角常用来衡量角度比较窄的反射型光源、射灯和筒灯的光强分布。


同一个光源：

【光束角越大】中心光强越小，出来的光斑越柔和

【光束角越小】中心光斑越强，出来的光斑越生硬


一般来说，筒射灯的光束角范围在10°~60°范围内，常见的有10°，15°，24°，36°等。吸顶灯的光束角为140°左右。

03

「光束角与光斑的关系」

灯具光束角反应在被照墙面上就是光斑和亮度大小。同样的光源若应用在不同角度的反射器中，光束角越大，中心光强越小，光斑也越大。以常见的卤素MR16灯杯为例，它的光束角有10°、24°、38°。

看看它们的照明效果区别，下图是3个功率相同、光束角不同的灯杯照在墙面的效果：

另附3种光束角的配光曲线示意图：

我们可以看到，10°角灯杯照射范围很小，而中心光强最大，能在照射面上形成强烈的对比；38°角灯杯照射范围大，但中心光强最小，在照射面上形成的光斑是较柔和的；24°角效果介于10°和38°之间。

也就是说相同功率的灯杯，光束角越大中心光强越小，出来的光斑越柔和。相反，光束角越小中心光强越大，出来的光斑越生硬。

图：不同光束角的光斑和亮度大小。

在实际运用中，不同光束角有他们各自的用途。

图：不同角度的光束角。

04

「如何选择光束角」

不同的光束角营造的空间氛围也是不同的。

▲窄光束角15°

▲宽光束角近40°

▲超宽光束角60°

10-20°的窄光束角因为中心光强突出，然后光斑范围相对比较小，所以一般适合用来做重点照。

比如你需要点亮一个很精致的摆件或者装饰品之类的制造一点华丽的光，就可以选用窄光束角。

24°-45°的宽光束角可以用来洗墙或作局部照明。灯光擦向墙面，洗墙而下有拉高天花的感觉，减少空间的闭塞感。

对于一个客厅来说，视觉焦点一般聚集在茶几上。所以在茶几上方我们可以设置几盏明装或者暗装宽光束角灯具，来作为局部照明。

50-60°的超宽光束角灯具打到地面的光线会更分散，明暗层次没有那么明显，适合用来提供环境光照明。

没有哪种光束角是最好的，只有合适与否。窄光束角的灯，一般来讲防眩功能会比较好，不过，光源照射区域就比较少。可以营造不错的空间氛围，但是也会形成比较强的空间亮度对比。

宽光束角由于他的光线相对分散，所以可以给空间形成均匀照明，不过在空间氛围营造上可能就弱很多。所以要根据所设计的不同空间来选择不同的光束角。

05

「配光图的认识及应用」

在一个空间中到底要选择多大的光束角，这个是没法有统一标准的。根据设计中想要表现的区域，尝试可以通灯光软件来模拟不同光束角下所照射的范围。

如果不会软件也没关系，灯具厂家都会提供灯具的配光图，也可以 根据配光图来进行选择光束角。

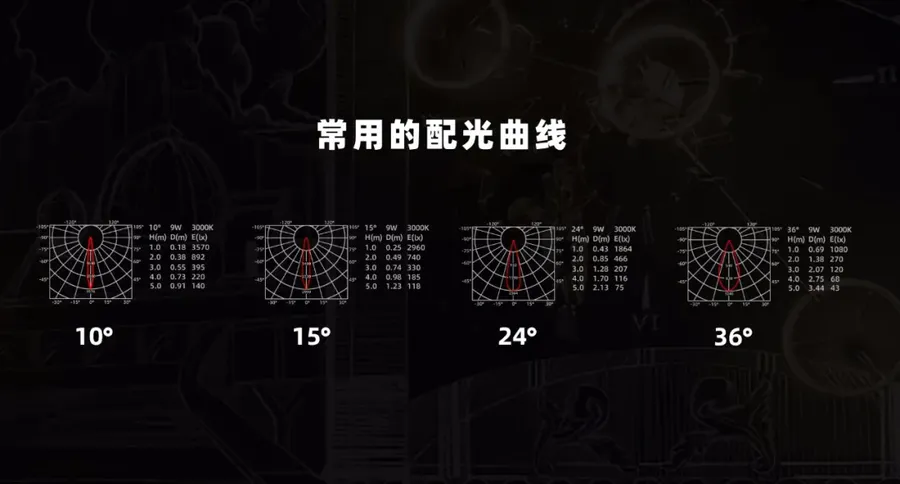

下面是比较常用的光束角的配光曲线：10度 15度 24度 36度。

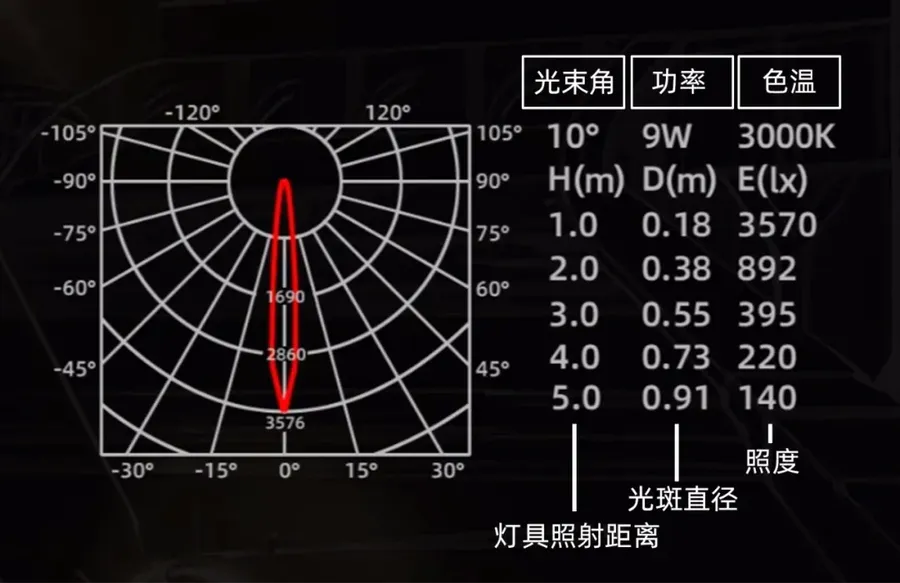

左边的图形看不懂没关系，主要看右边的说明，第一行明确标注了每盏灯具的光束角大小、功率和色温的参数。

下面的第一列是灯具的照射距离，第二列是在不同的照射距离上对应的光斑的直径，第三列是不同的照射距离对应的照度。

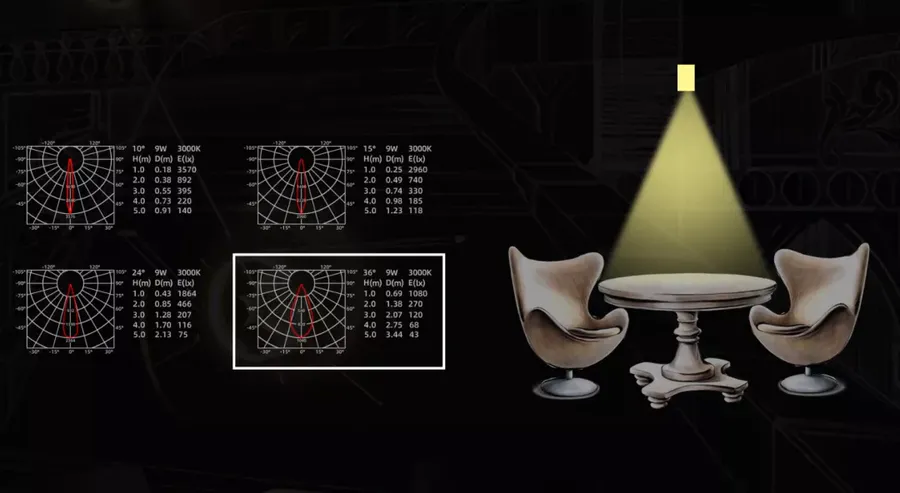

比如像这样一个空间，桌子的直径是1.5米。如果我们想让桌面的光线整体比较均匀、对比度弱一点，来看下配光曲线上，36°光束角在2米的照射上光斑大小为1.38米。

显然这个光束角比较符合我们的要求，相应的它的照度值在这上面也有说明。

那如果桌子的直径是1米呢？

可以采用36°，也可以采用24°的，要学会灵活运用。

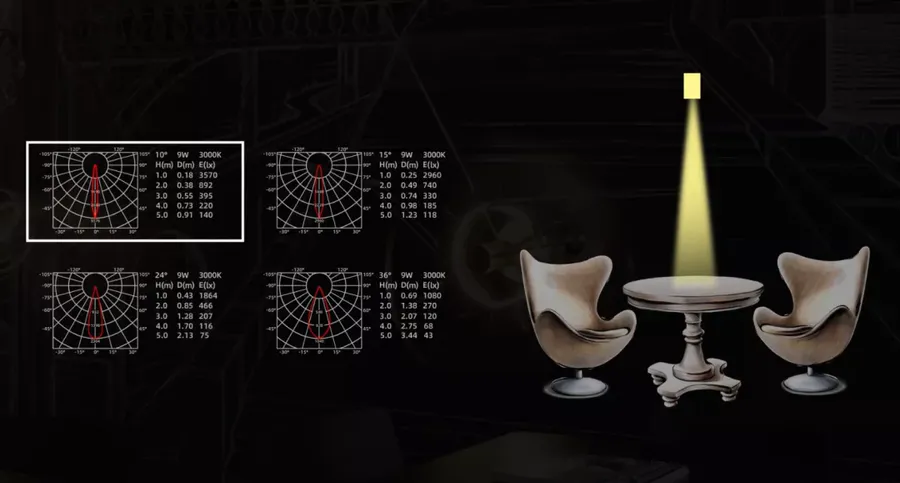

如果只想让这张桌子的中心位置亮一点，其它的地方都暗下去，应该选择哪一个？算一下，显然10°的更合适。

也就说当用于局部照明或为了要突出某个物体时，一般采用窄光束角的照明方式。

不同的光束角照射的区域面积是不同的，在光束角以内的空间亮度会比较高。而在光束角以外的区域，因为只有间接光的照明，亮度就会低一些。
