反几建筑丨南京及地匠意工作室改造设计

项目位于金基·红五科技双创产业园的西北角,坐落于南京市鼓楼区洪庙一巷,毗邻金川河,紧靠南京财经大学,是金陵机械厂的旧址。19年工厂搬迁后,该地块经过金基集团改造,成为鼓楼区的科技产业集聚区。

项目地处蕴含历史记忆以及市井烟火的金川河片区。金川河为南京人始祖聚居之地,与秦淮河相媲美,有“南秦淮,北金川”之美誉。金川河也是红五月科技双创产业园项目别具特色的文化名片。老城区中历史工业遗存的更新,也是反几建筑的重要研究方向。


▼外观概览

扮家家室内设计网


该建筑原本是旧厂房的配电室,园区改造后作为独栋建筑规划使用。房屋年代久远,出现瓷砖老化,墙皮脱落,业主邀请反几对该建筑进行整体改造设计。外立面改造策略并不追求“流行”,较为克制,基本保留原有建筑形体和色调,将立面通过德国STO外墙涂料的不同工艺,分为三种不同质感。

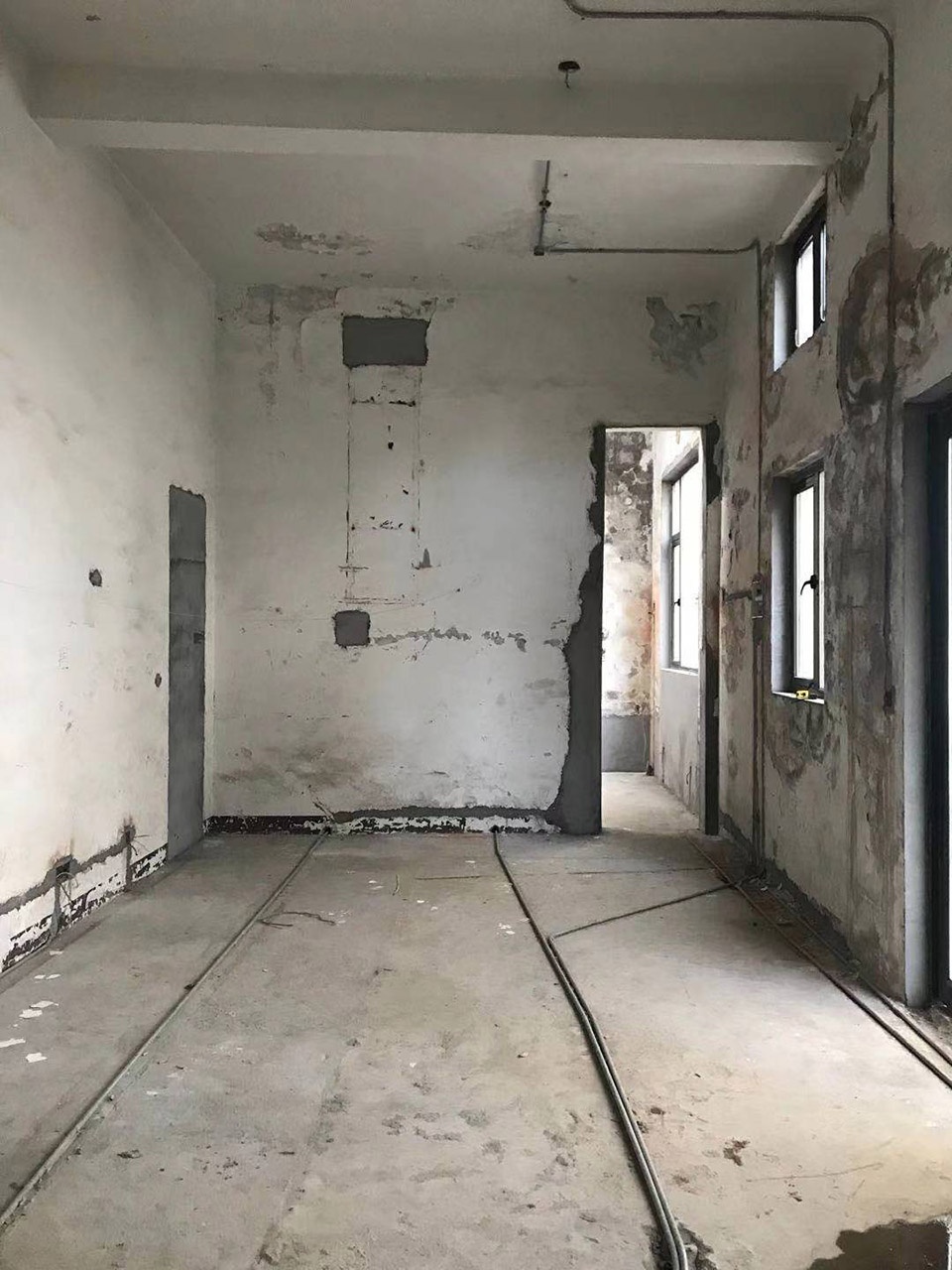

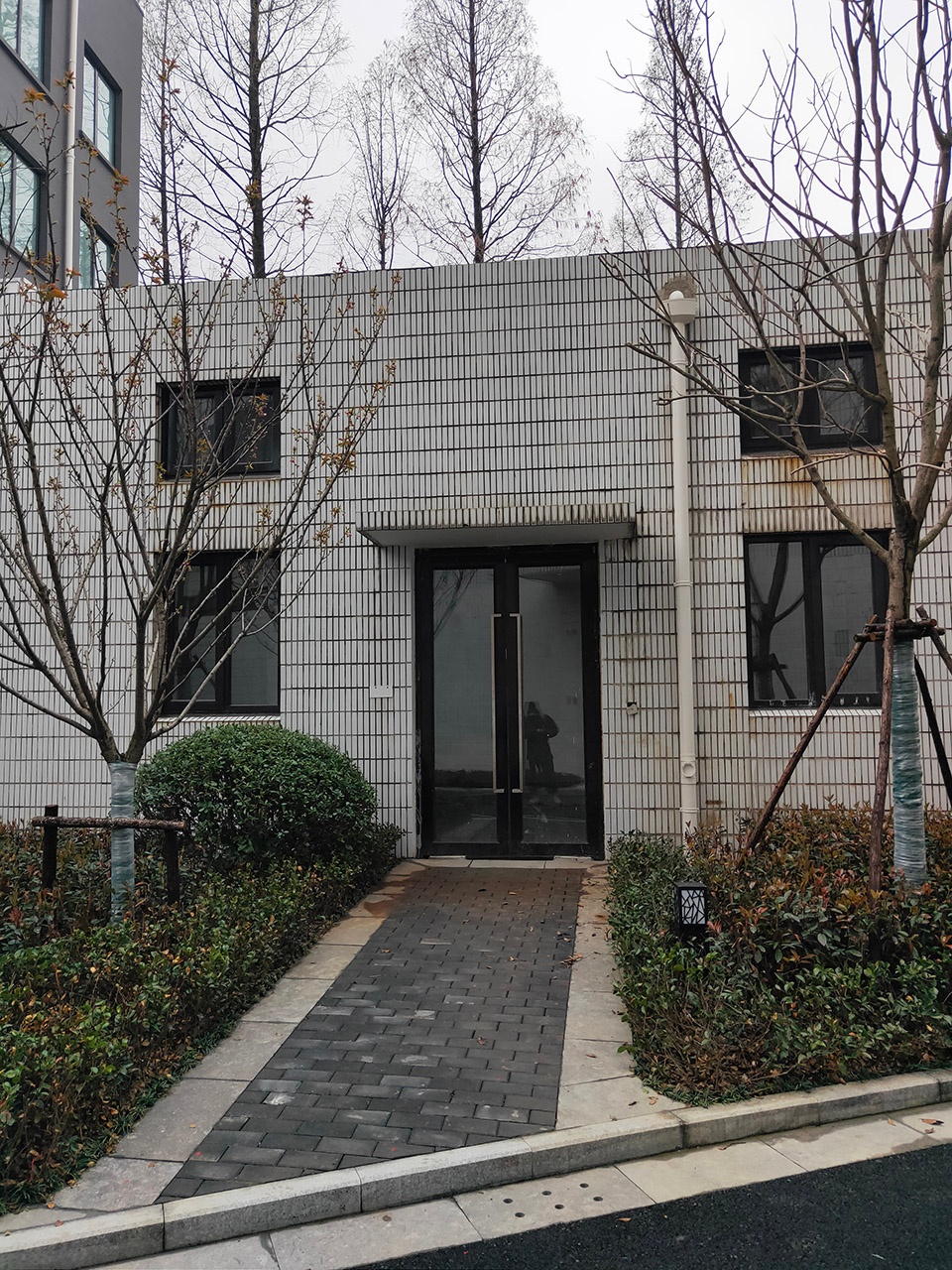

▼改造前

反几建筑丨南京及地匠意工作室改造设计

办公室

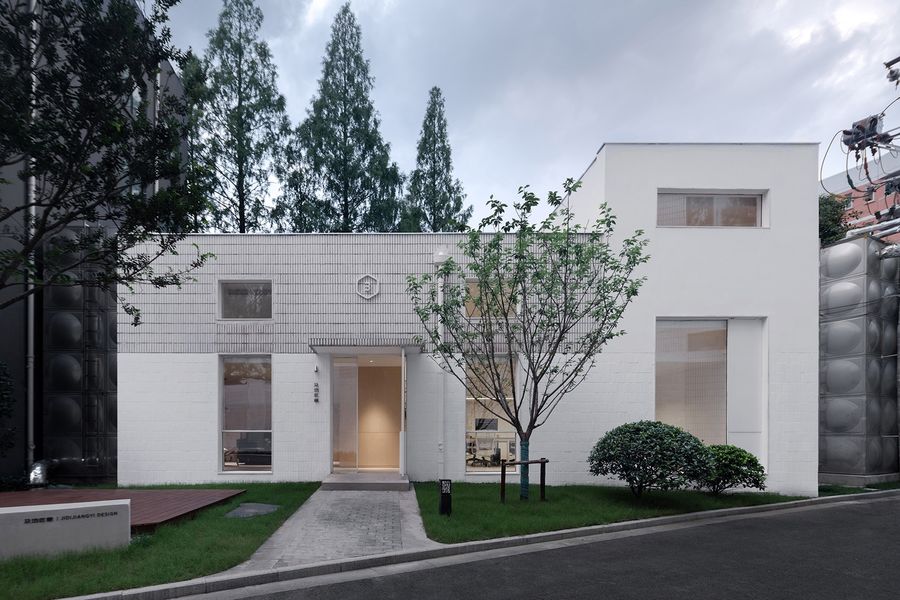

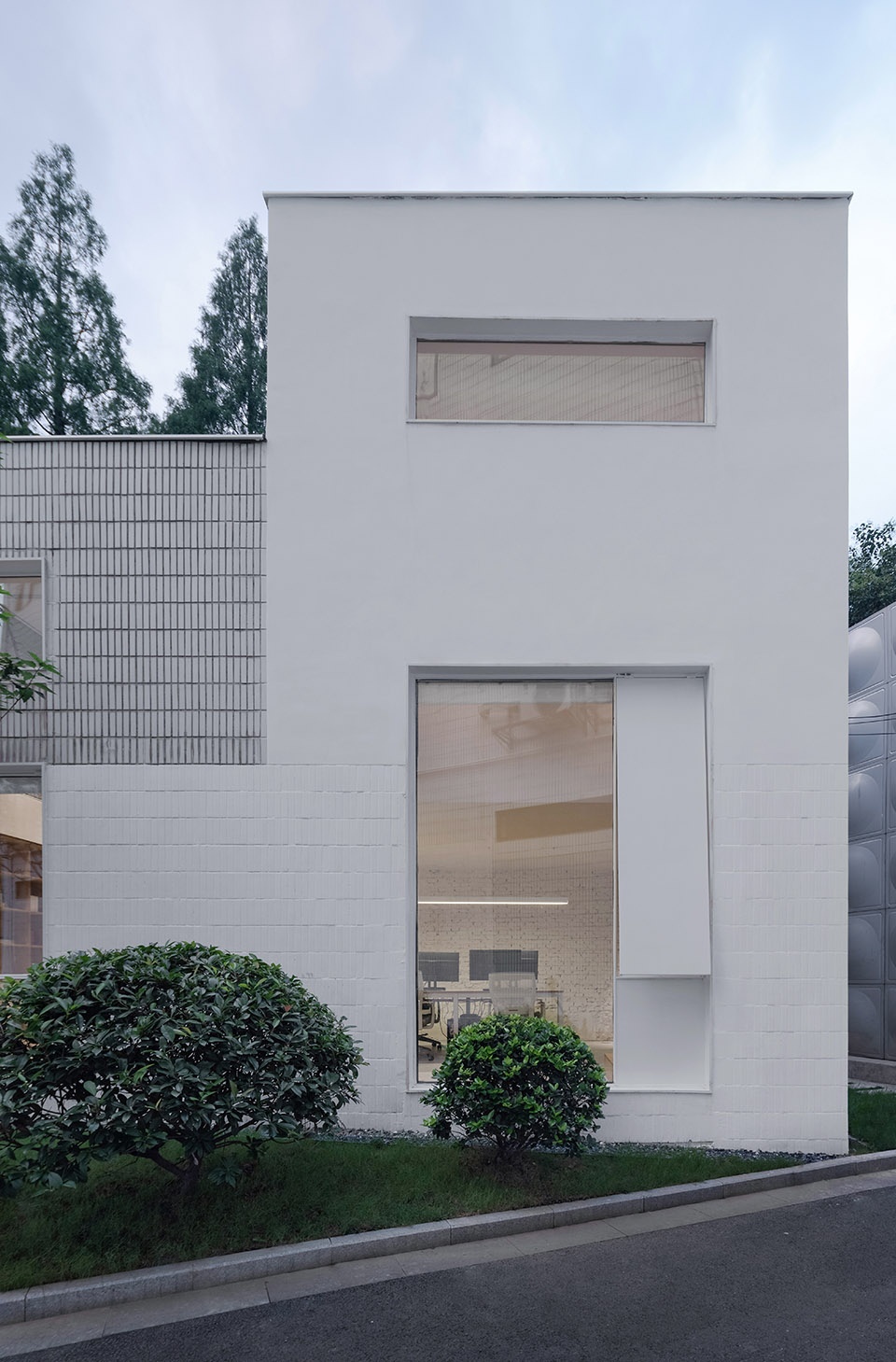

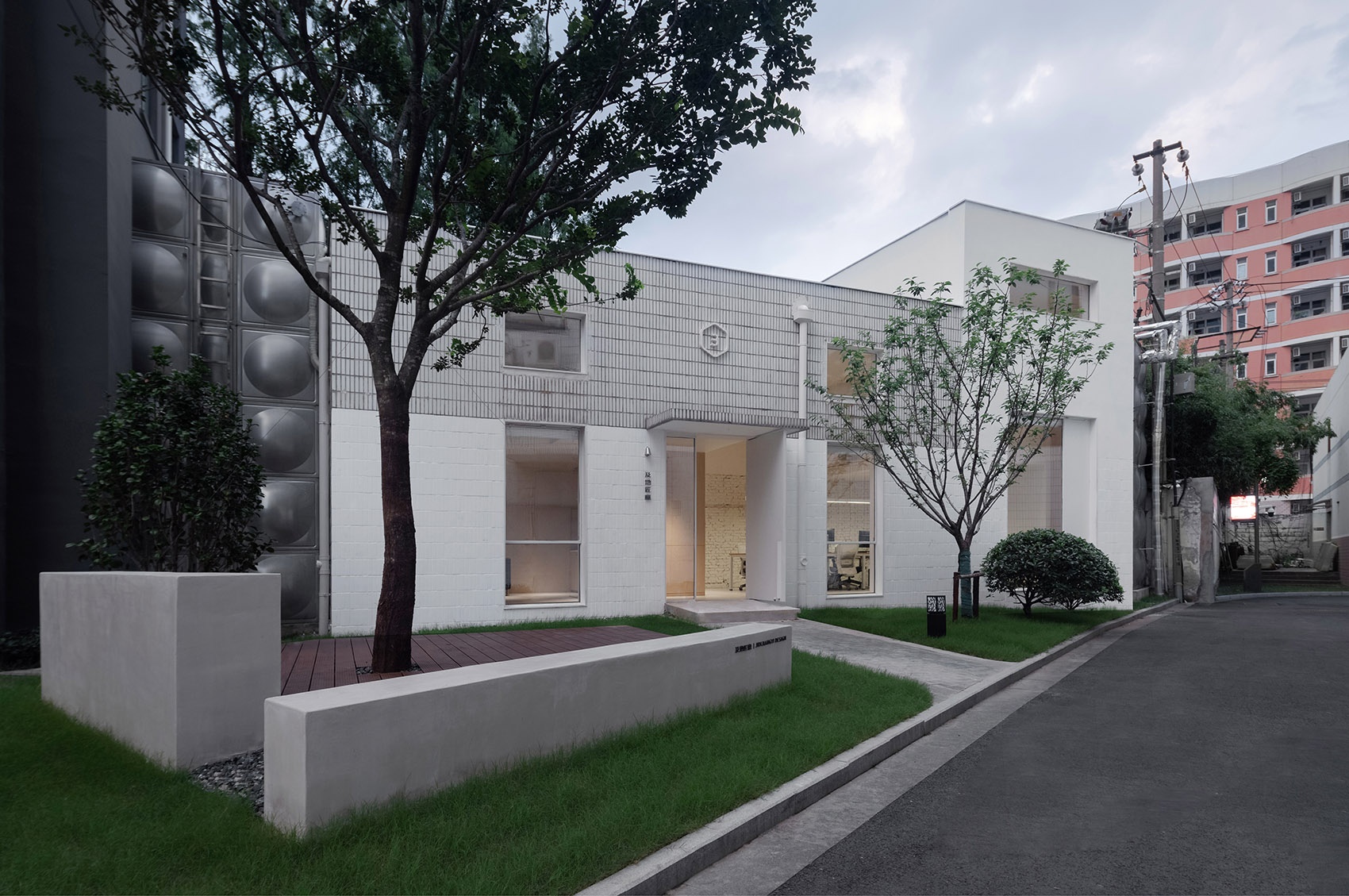

▼改造后的建筑立面

设计案例


人体尺度范围:薄型滚涂,保留瓷砖肌理;六米层高尺度范围:厚型喷涂,维持体块感;其余区域:打磨清理,保留原有瓷砖颜色。让人没有距离感,很亲切,在感知曾经的历史基础上,察觉新的活力。三种质感也同时暗喻室内空间分隔的状态。户外庭院顺延道路与建筑的边缘形状,与高矮墙形成户外休憩空间。

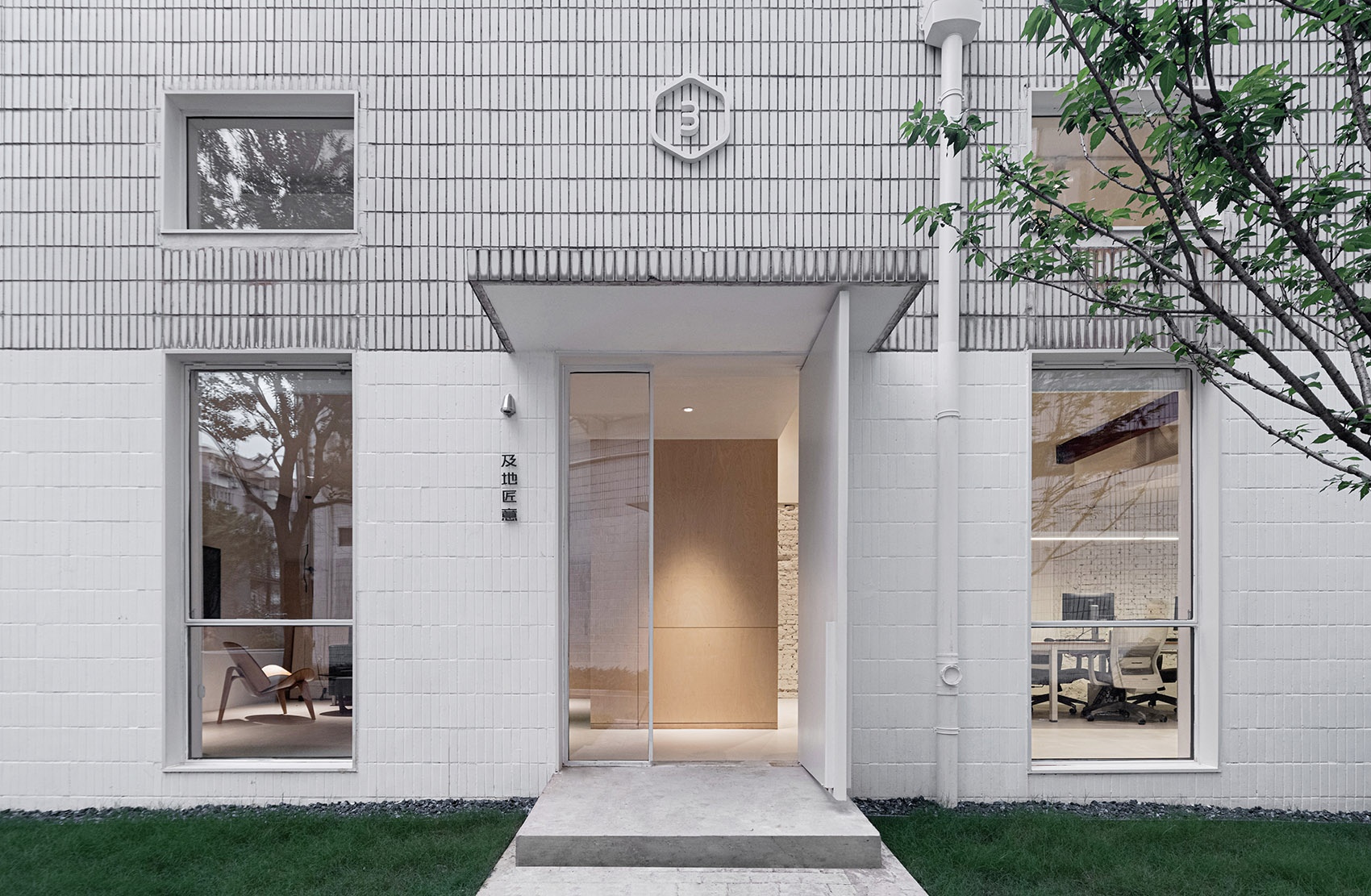

▼主入口

简约


▼外立面改造后三种不同肌理

办公室


▼入口左侧室外休闲区,

扮家家室内设计网

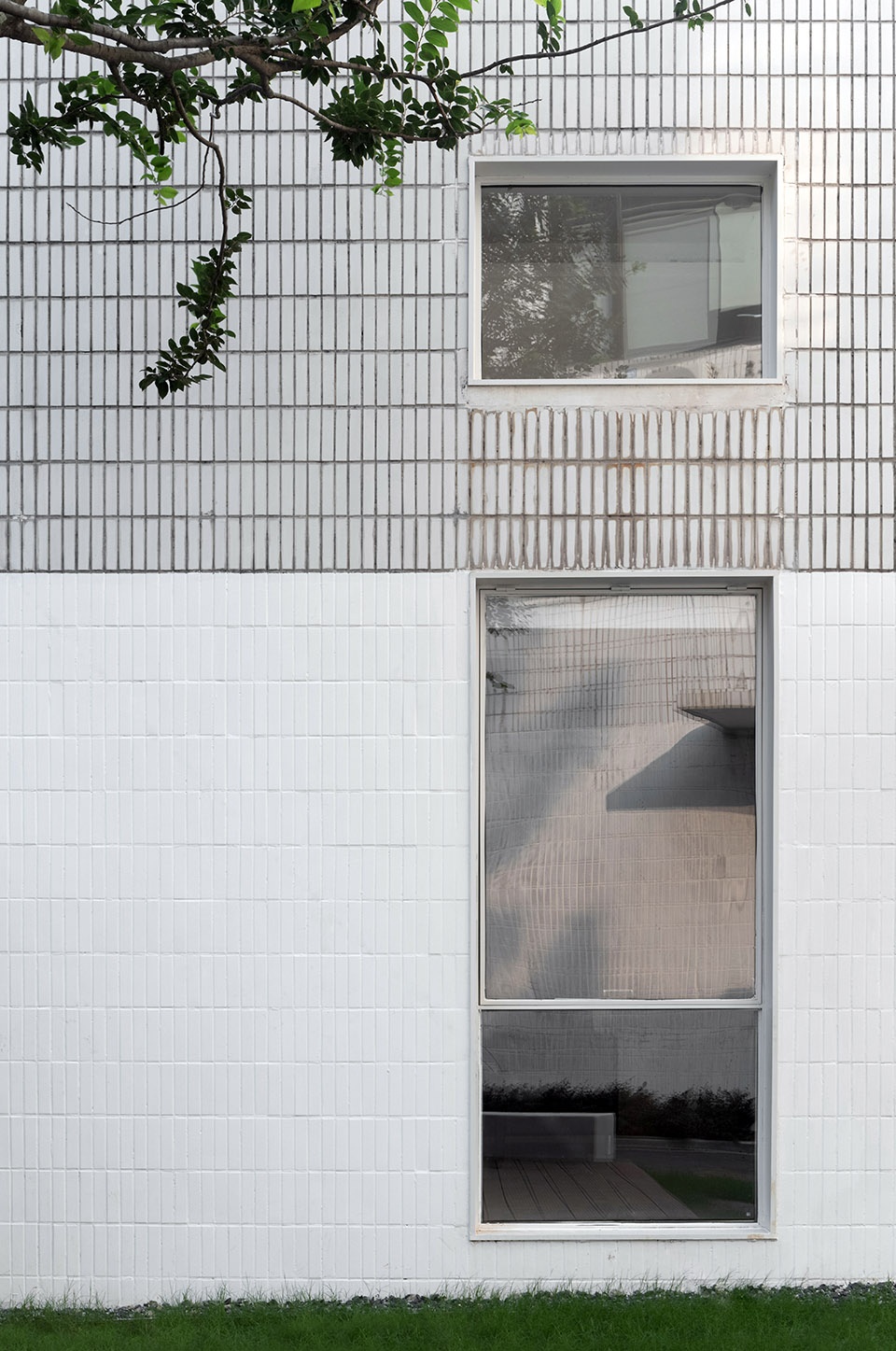

▼立面细部

反几建筑丨南京及地匠意工作室改造设计


建筑原为砖混结构,由于之前配电设备需求,建筑分为一个四米空间与一个六米空间。中间分隔墙体为砖砌墙,不做主要结构作用。为提高整体空间利用率,反几进行结构加固设计,增设隔层,打开两空间之间的分隔墙体,创造新的空间联系。

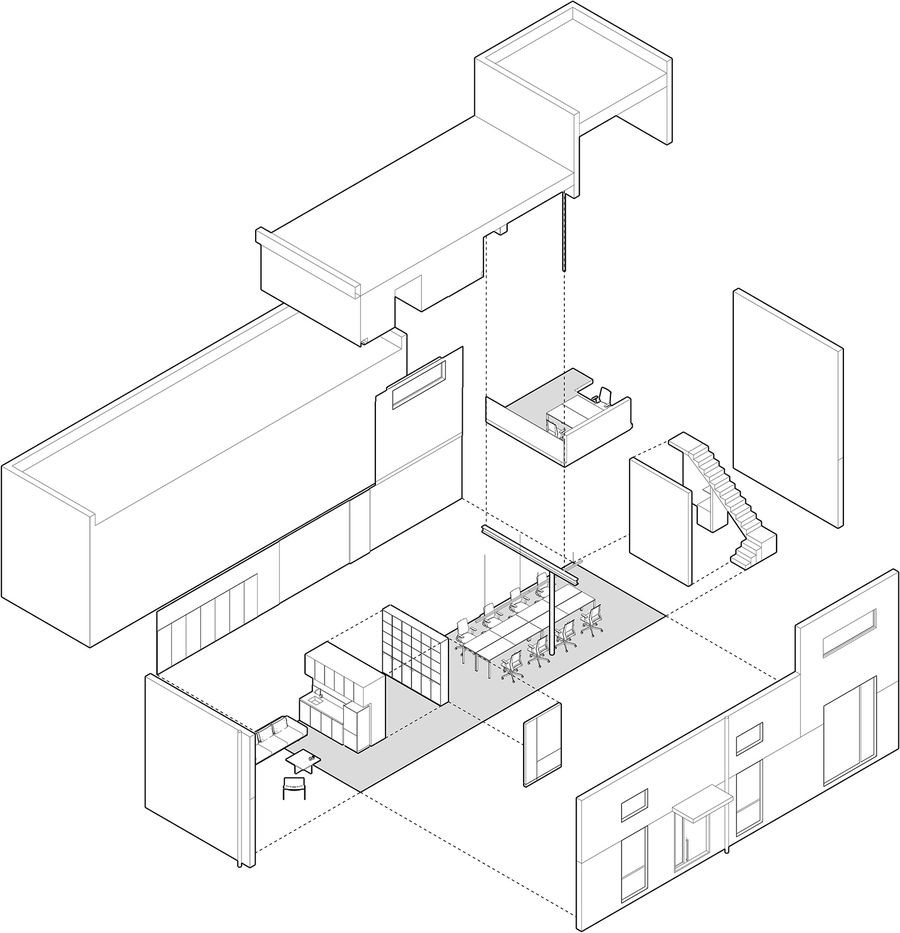

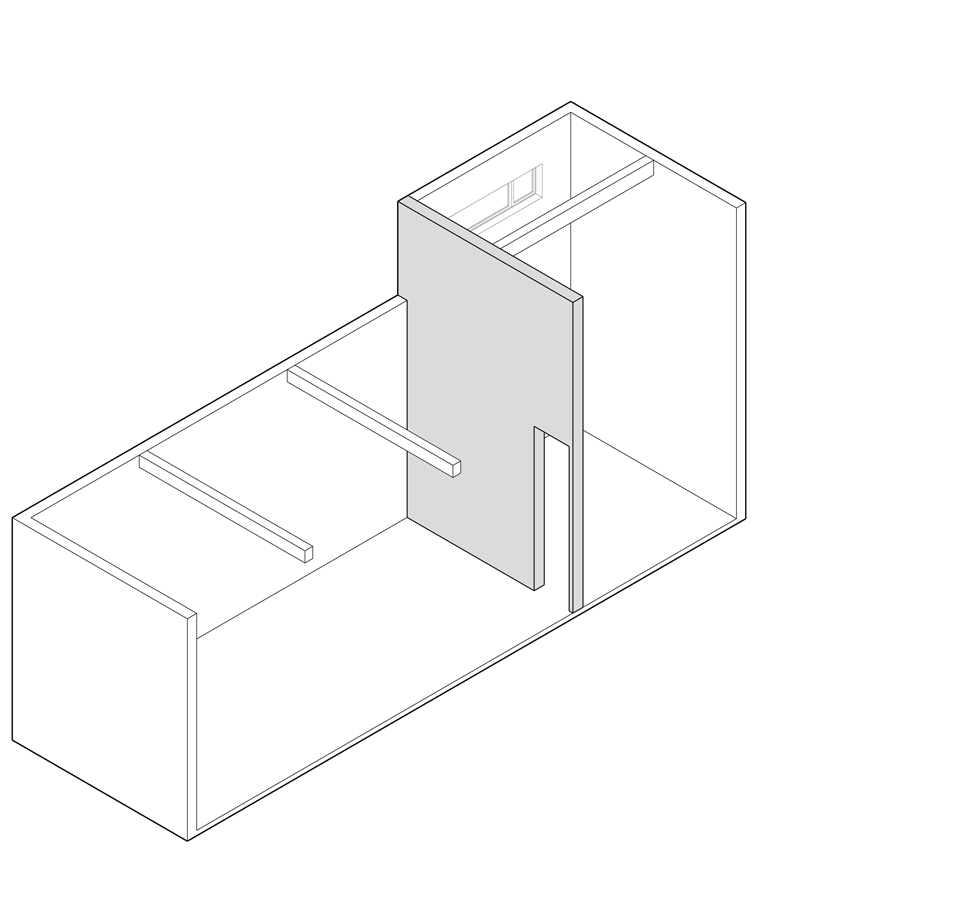

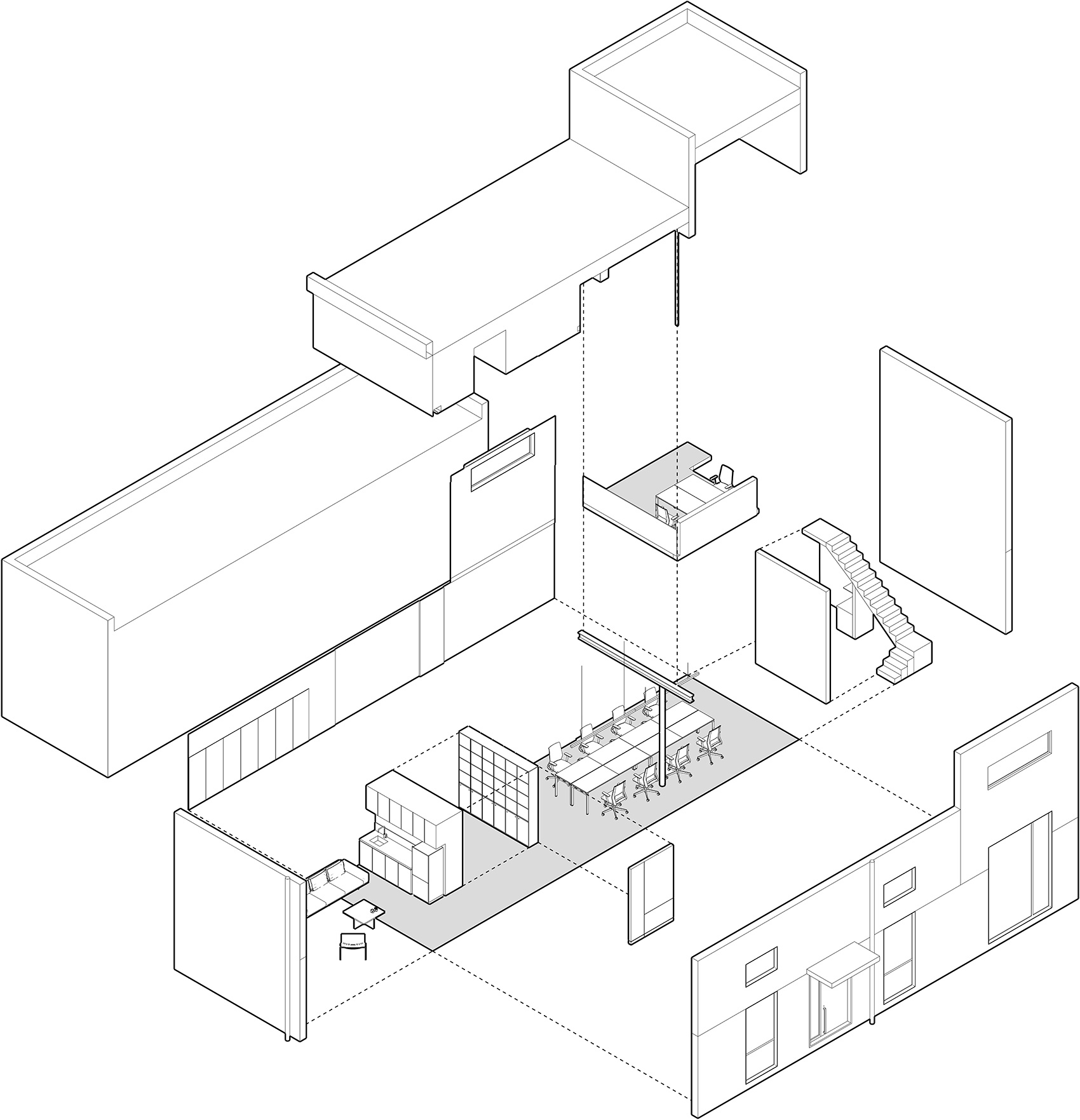

▼轴测图

办公室


平面布局上延续原建筑入口关系,入口背景墙后面为设备及服务区,并以此将内部空间分隔为左侧的休闲接待区域和右侧的办公会议区域。原本窗下墙取消,扩大采光面,增加室内外的互动。低矮的入口及会客区,略低的层高给人一种”想坐下来“的感觉,提供更多的舒适感。

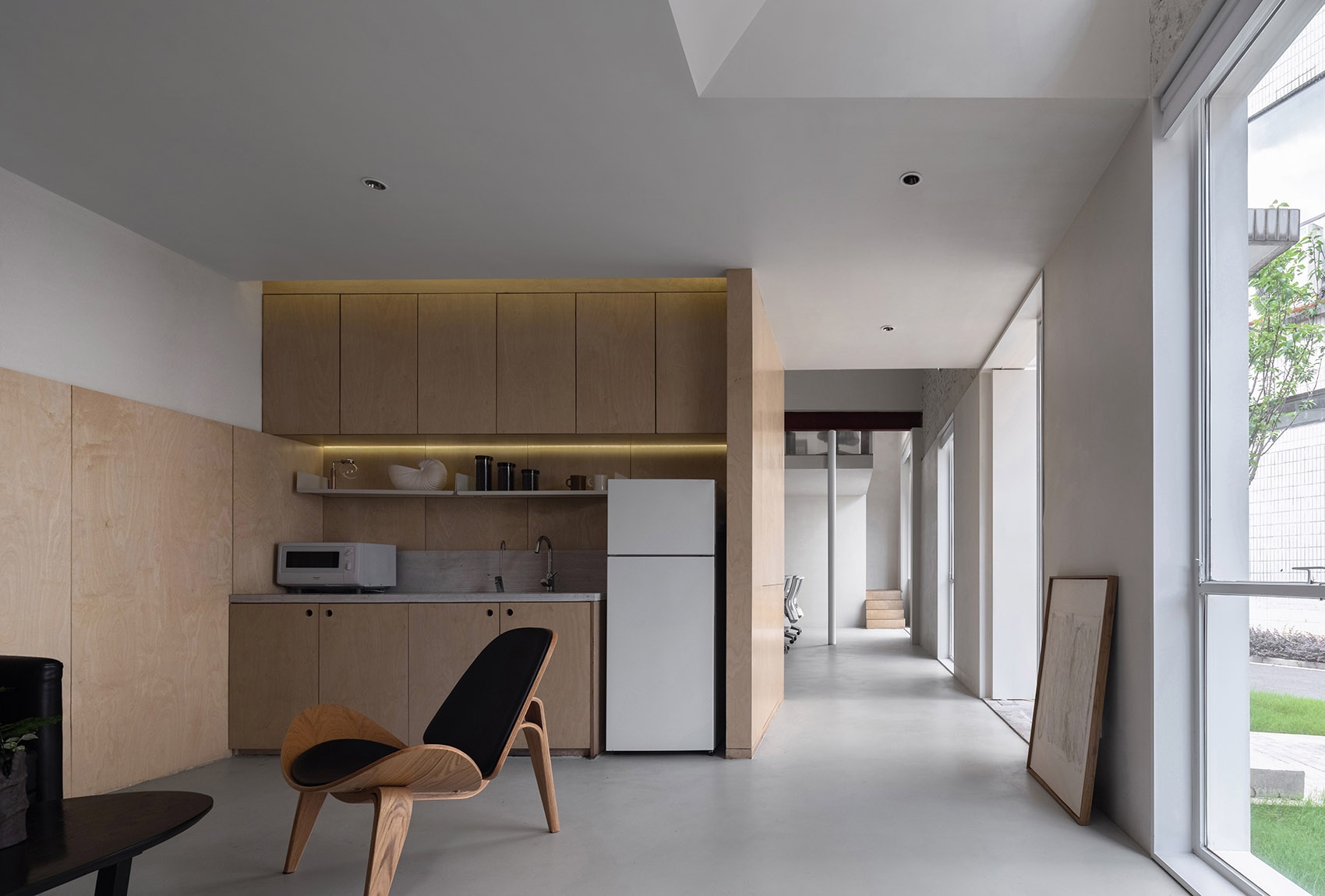

▼入口左侧接待会客区

设计案例


前厅和会客区设置了大尺度的吊顶,隐藏了空调新风设备;同时,顶部的变化也拉开了与办公区之间的节奏。会客区的层高和布局与住宅建筑更相近,这让空间变得带有家庭感。而吊顶在高窗处的退让,也增加了会客区与室外庭院之间的贯通性,这些都区别于传统的办公印象。

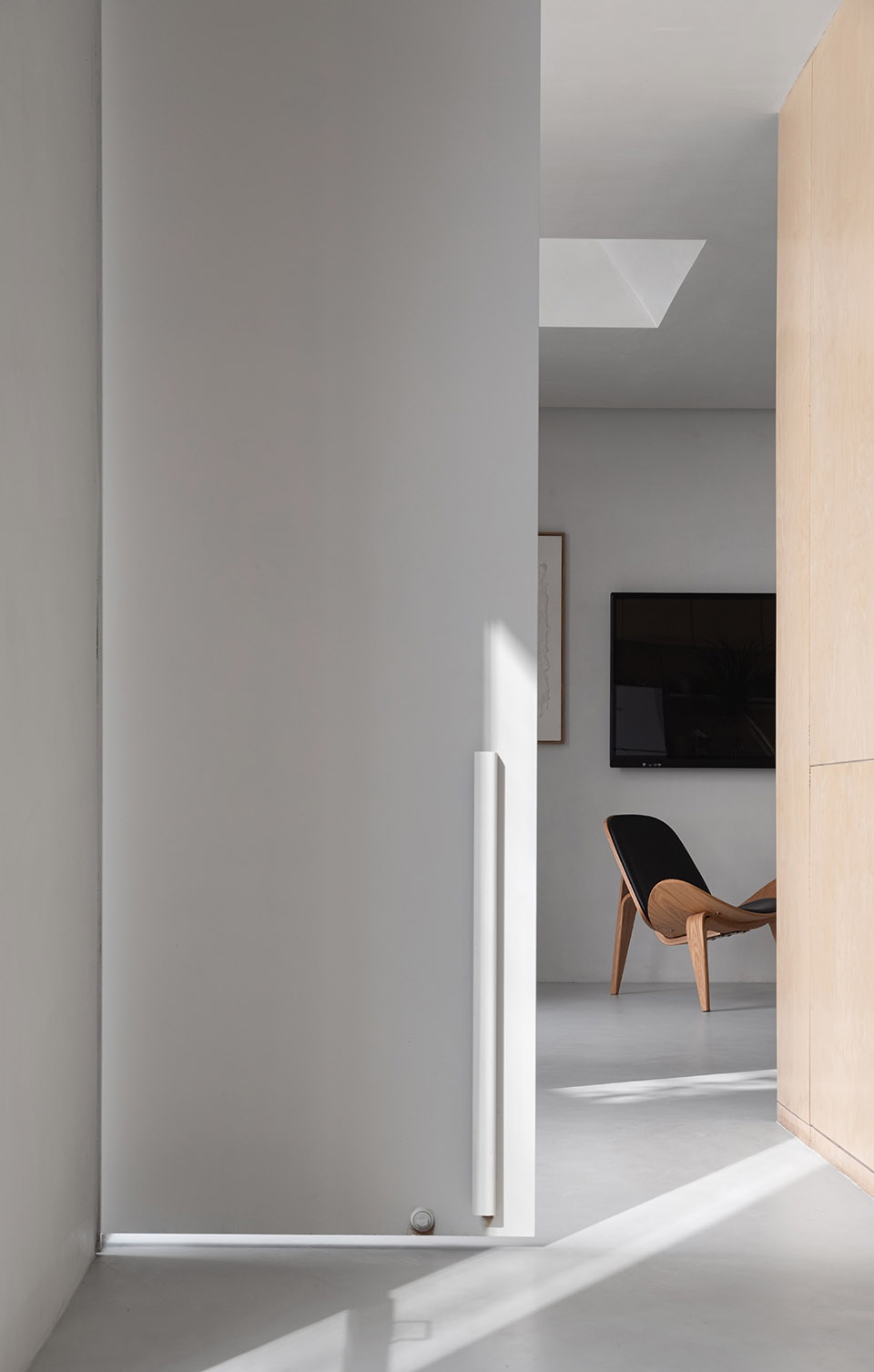

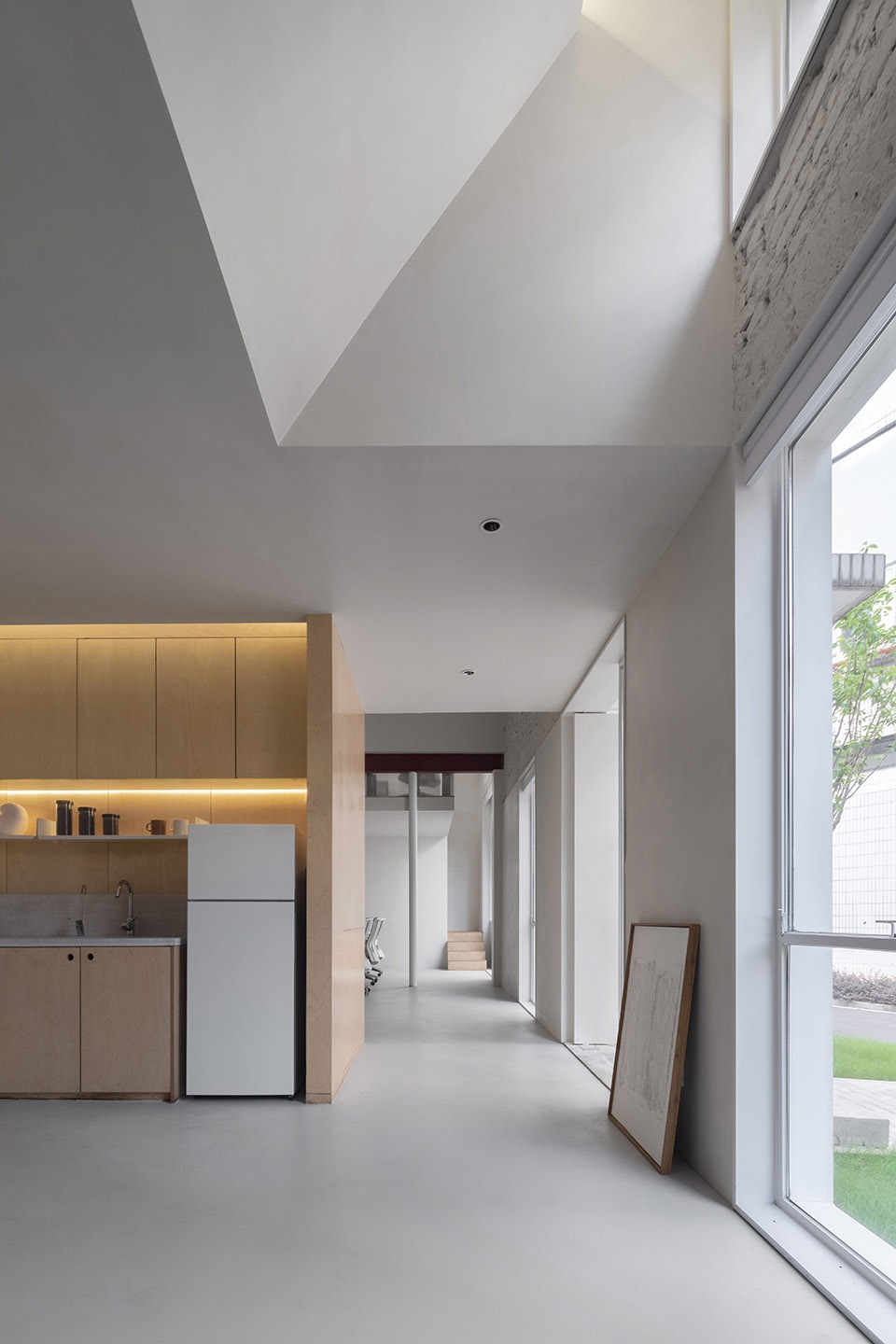

▼接待会客区看向办公区

简约

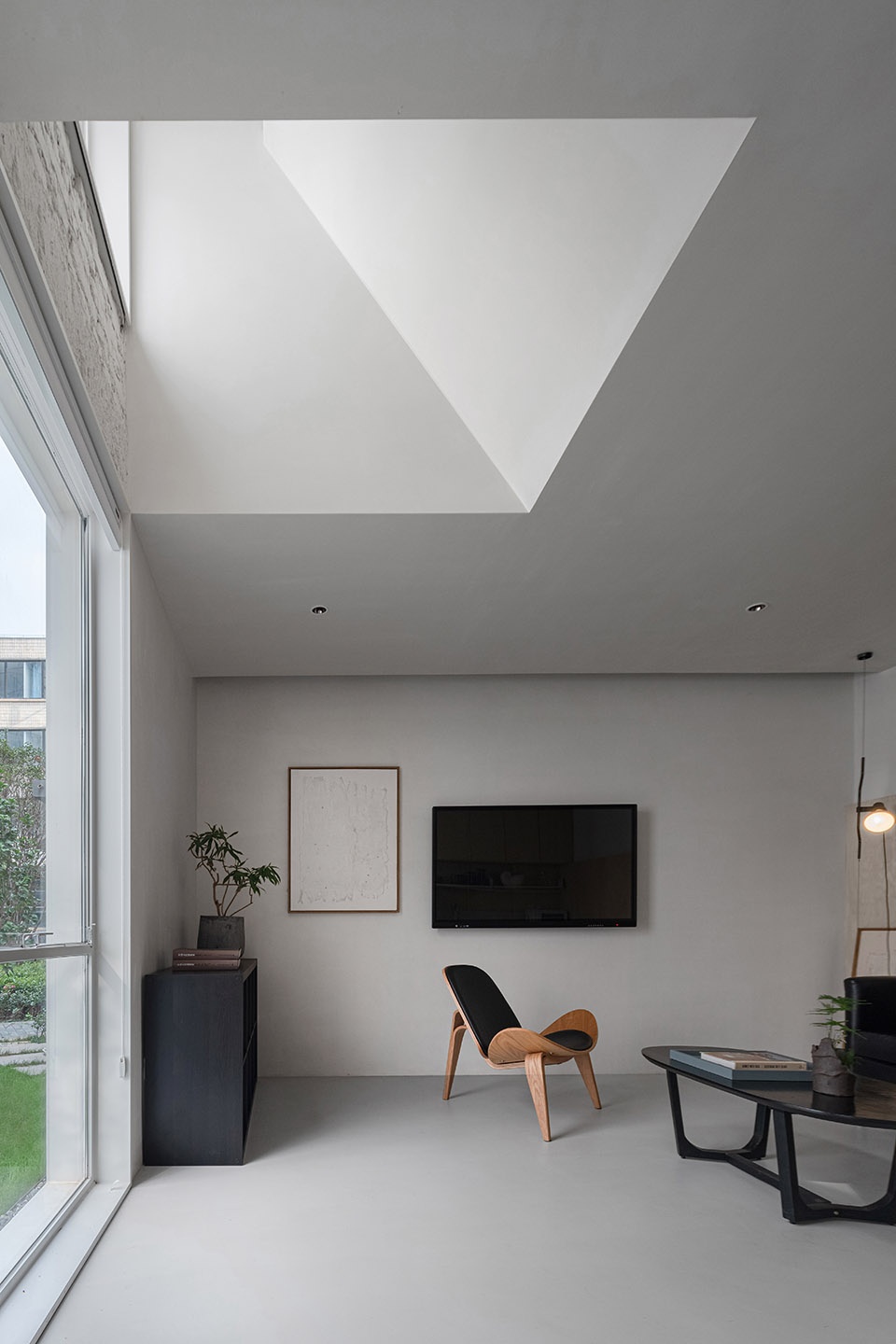

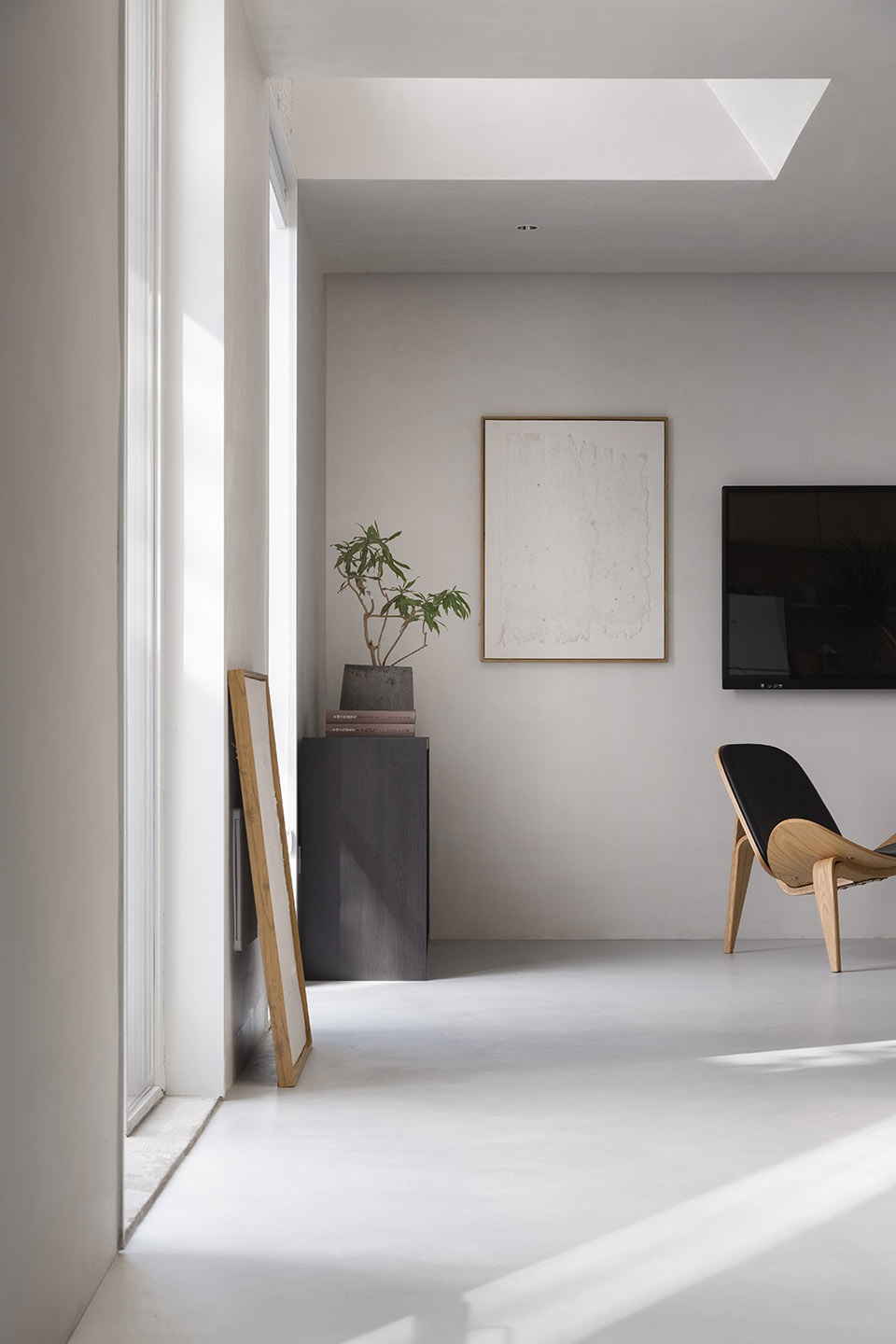

▼接待会客区的天窗

办公室

扮家家室内设计网

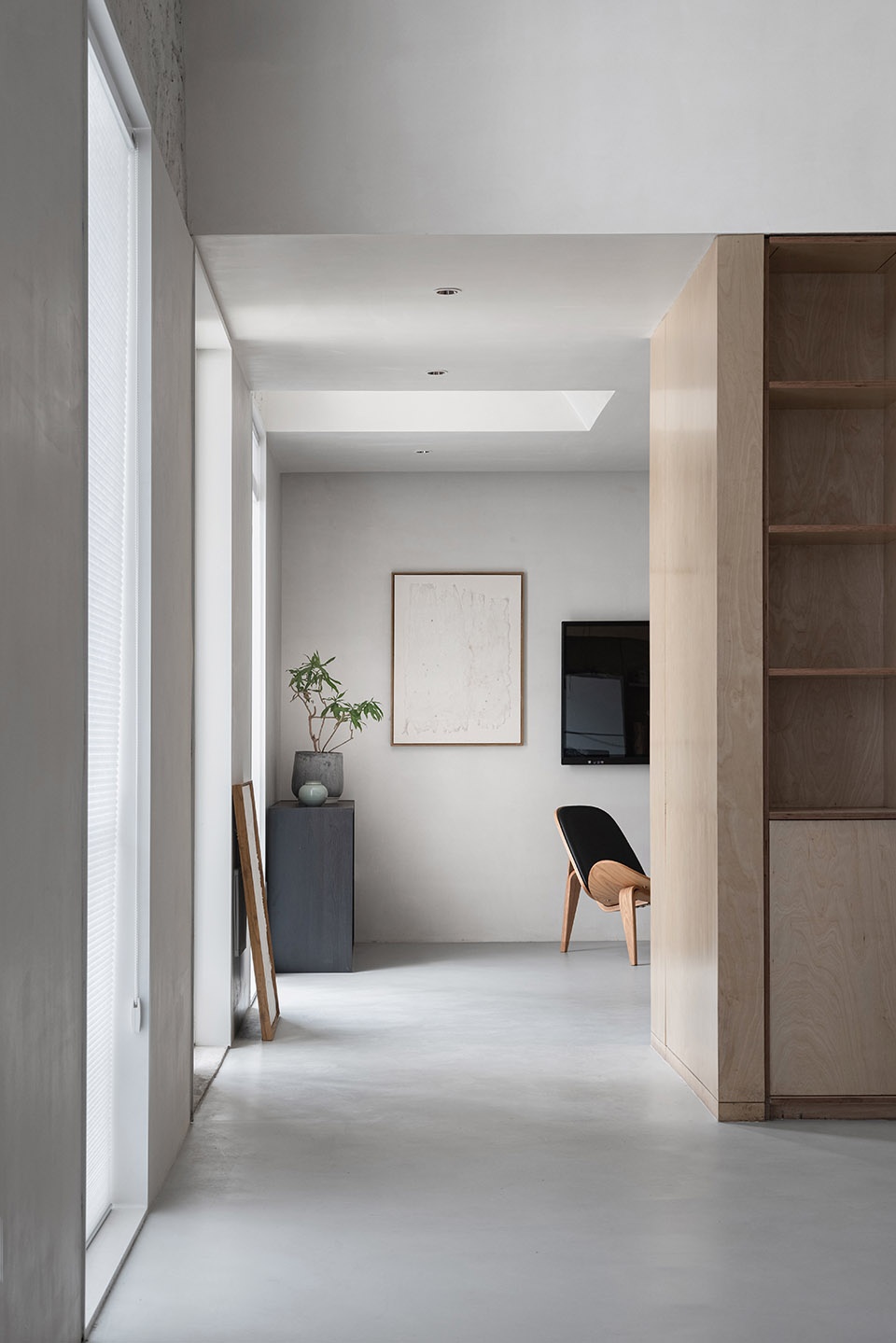

▼入口区与接待区的天花板相对较低

反几建筑丨南京及地匠意工作室改造设计

办公室

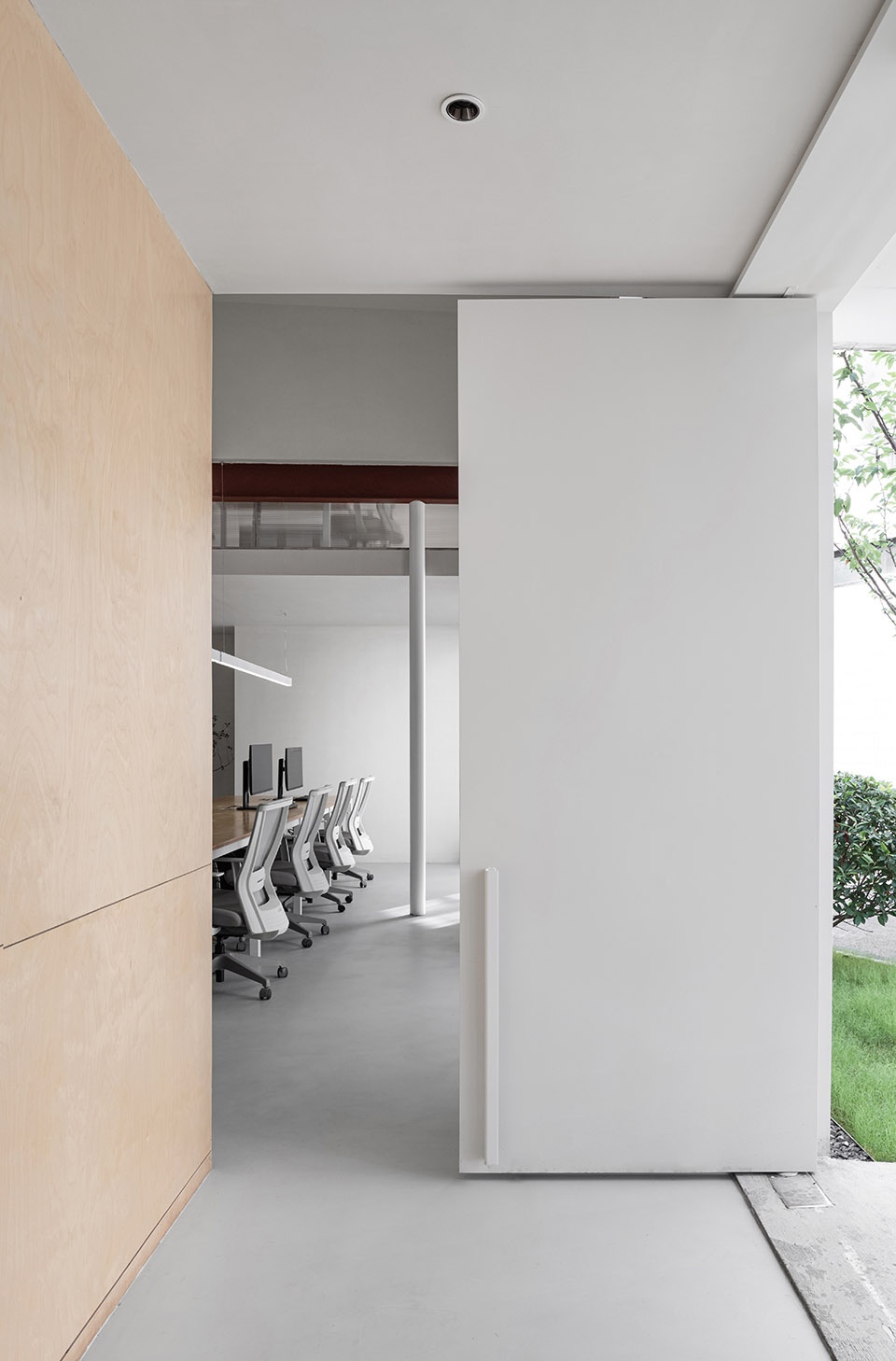

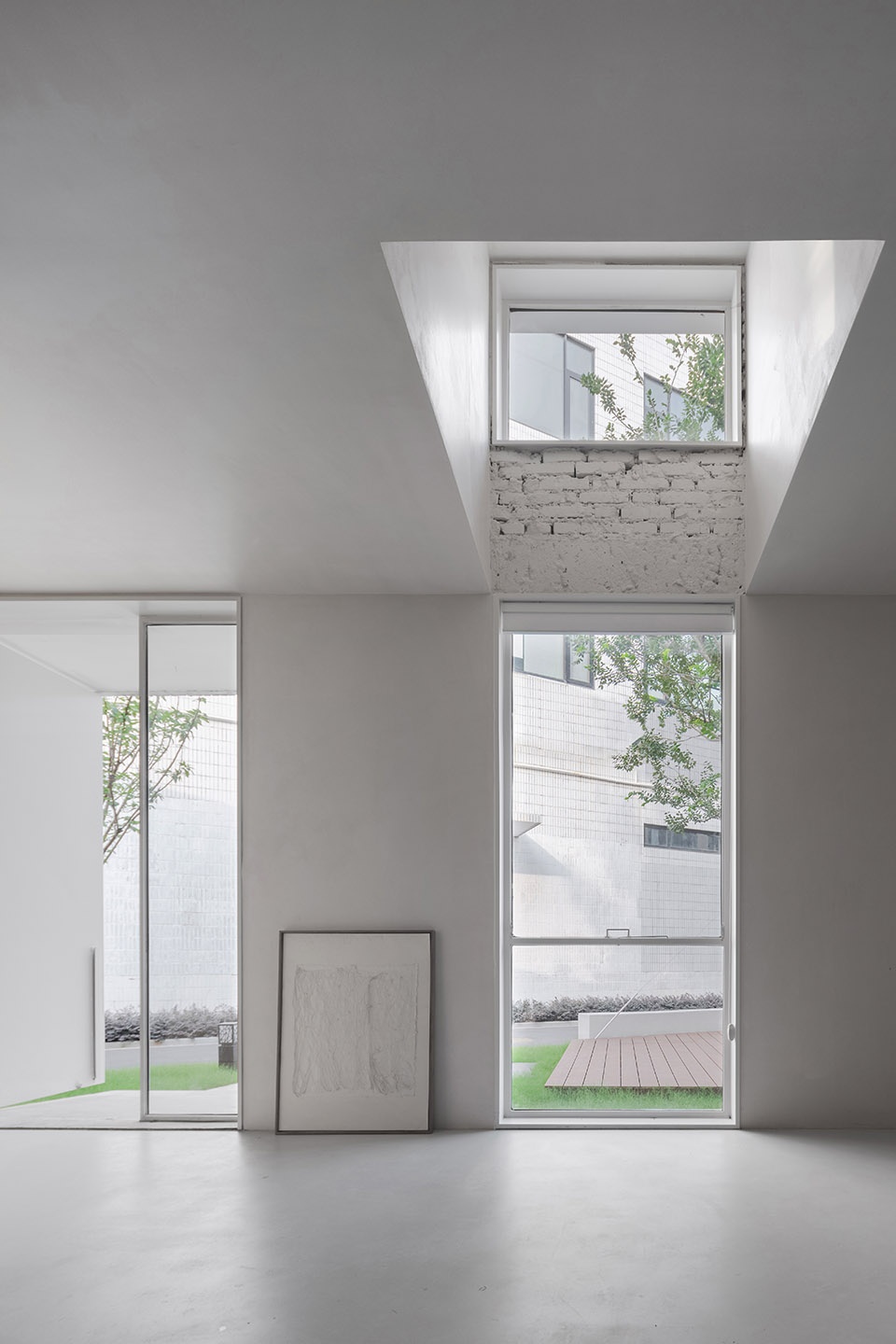

▼室内外的通透感

设计案例

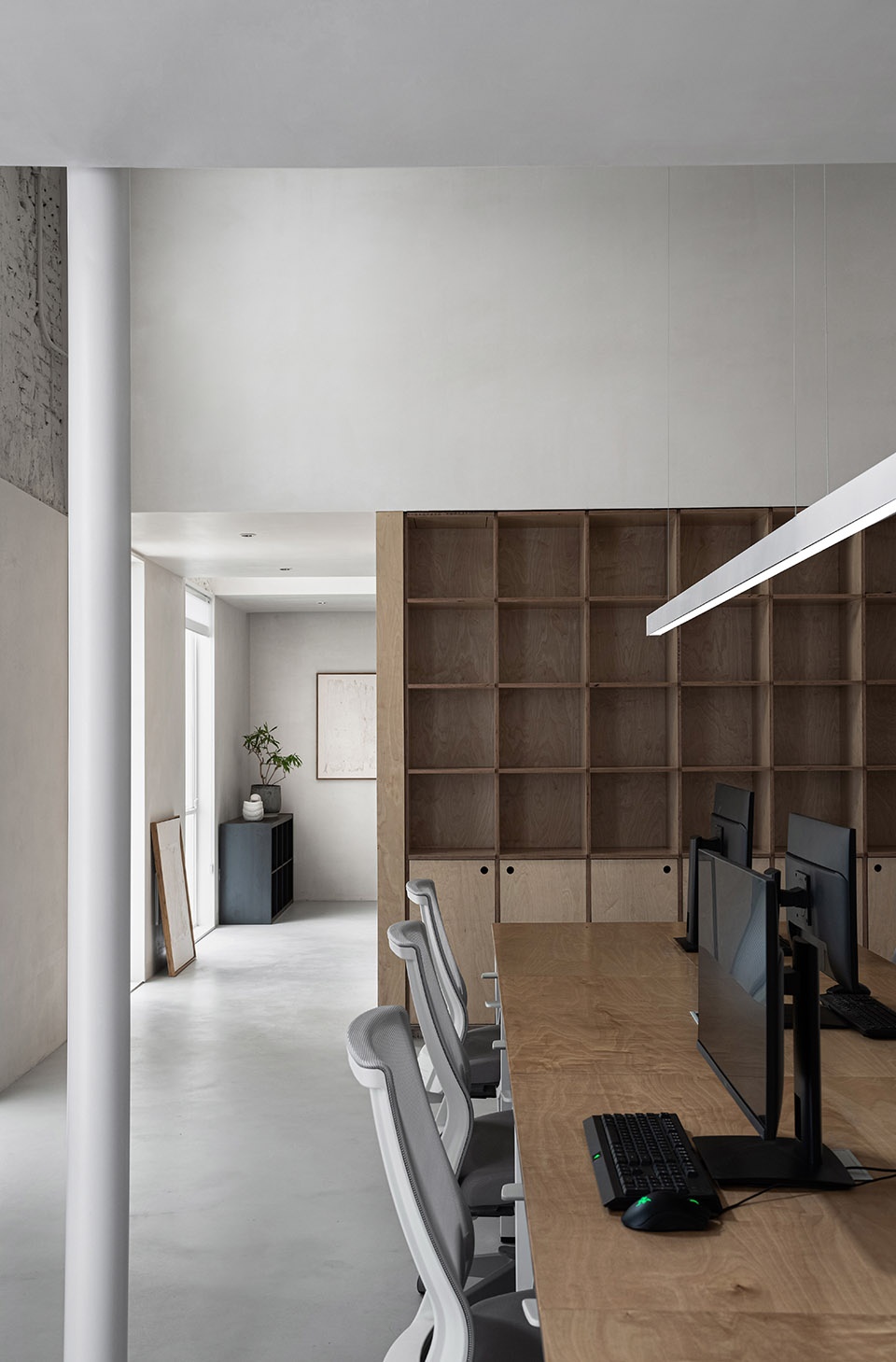

入口右侧为办公区,整体以功能为主,简洁明了。红色的横向结构与圆柱竖向结构,成为空间的视觉焦点。隔墙取消后,用工字钢梁替换原有凝土梁,用钢柱替换原有洞口旁混凝土柱。让结构成为办公空间中的视觉中心。


▼分析动图

简约

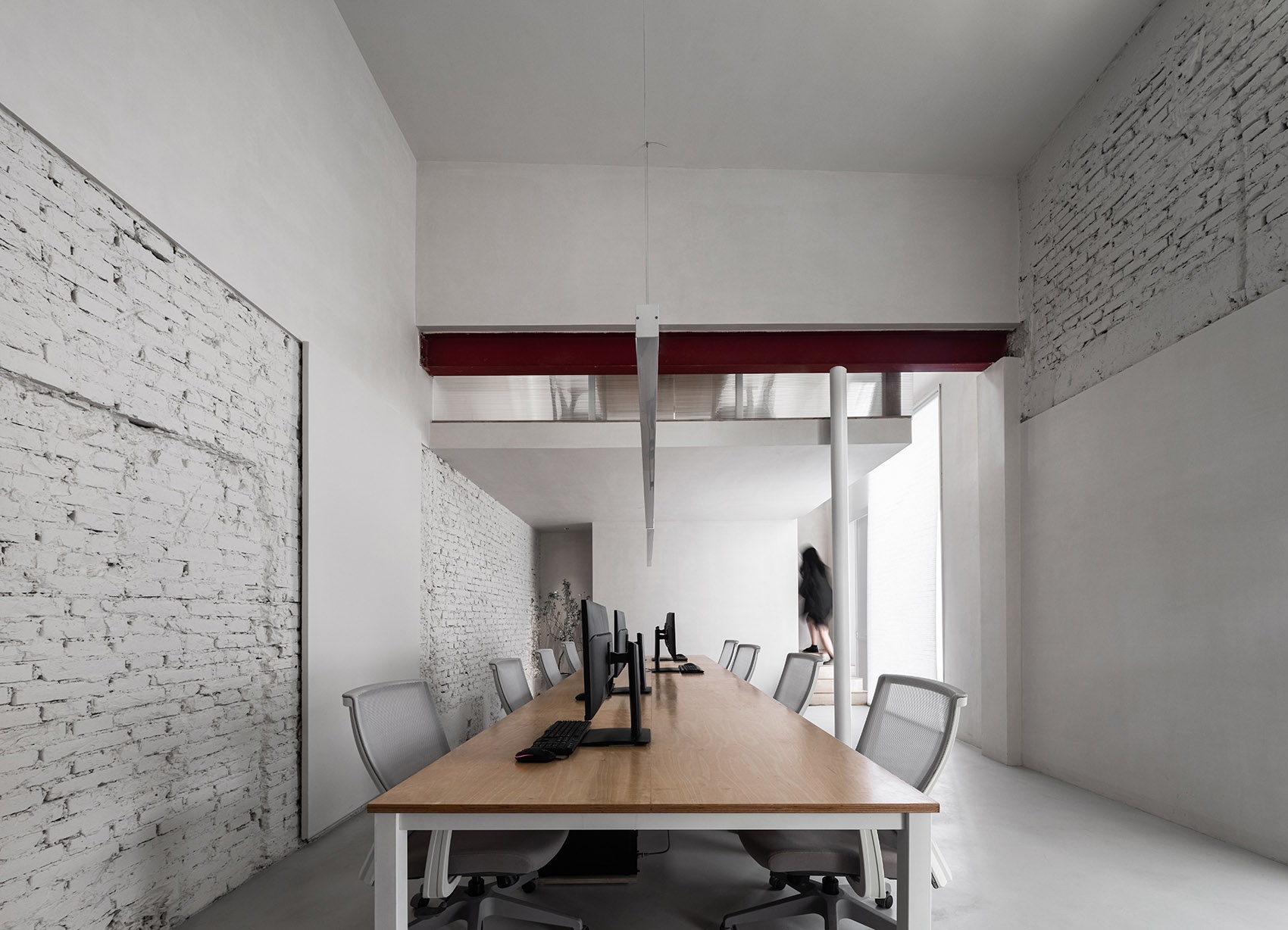

▼入口右侧为办公区

办公室

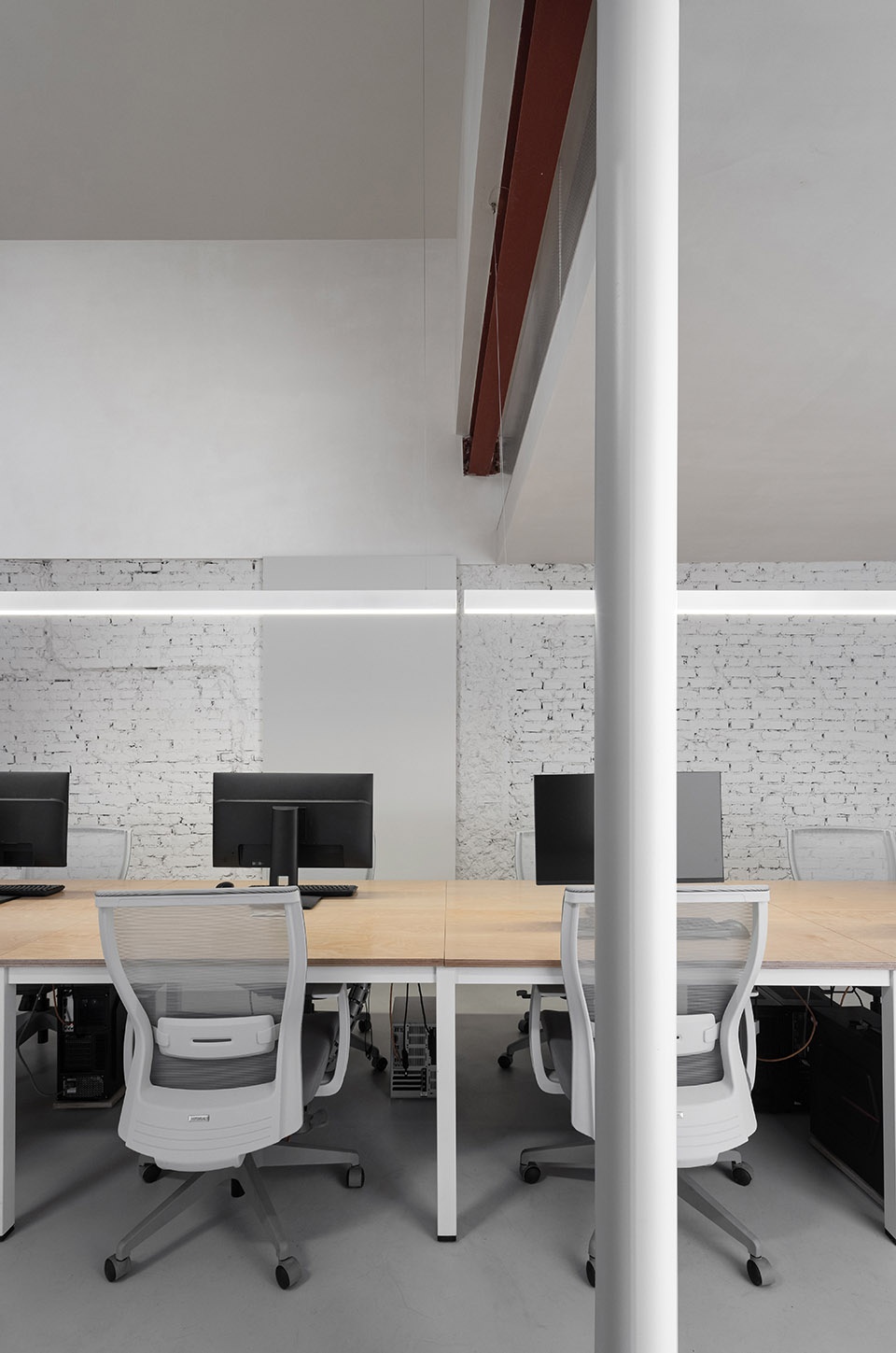

▼简洁明了的办公区

扮家家室内设计网

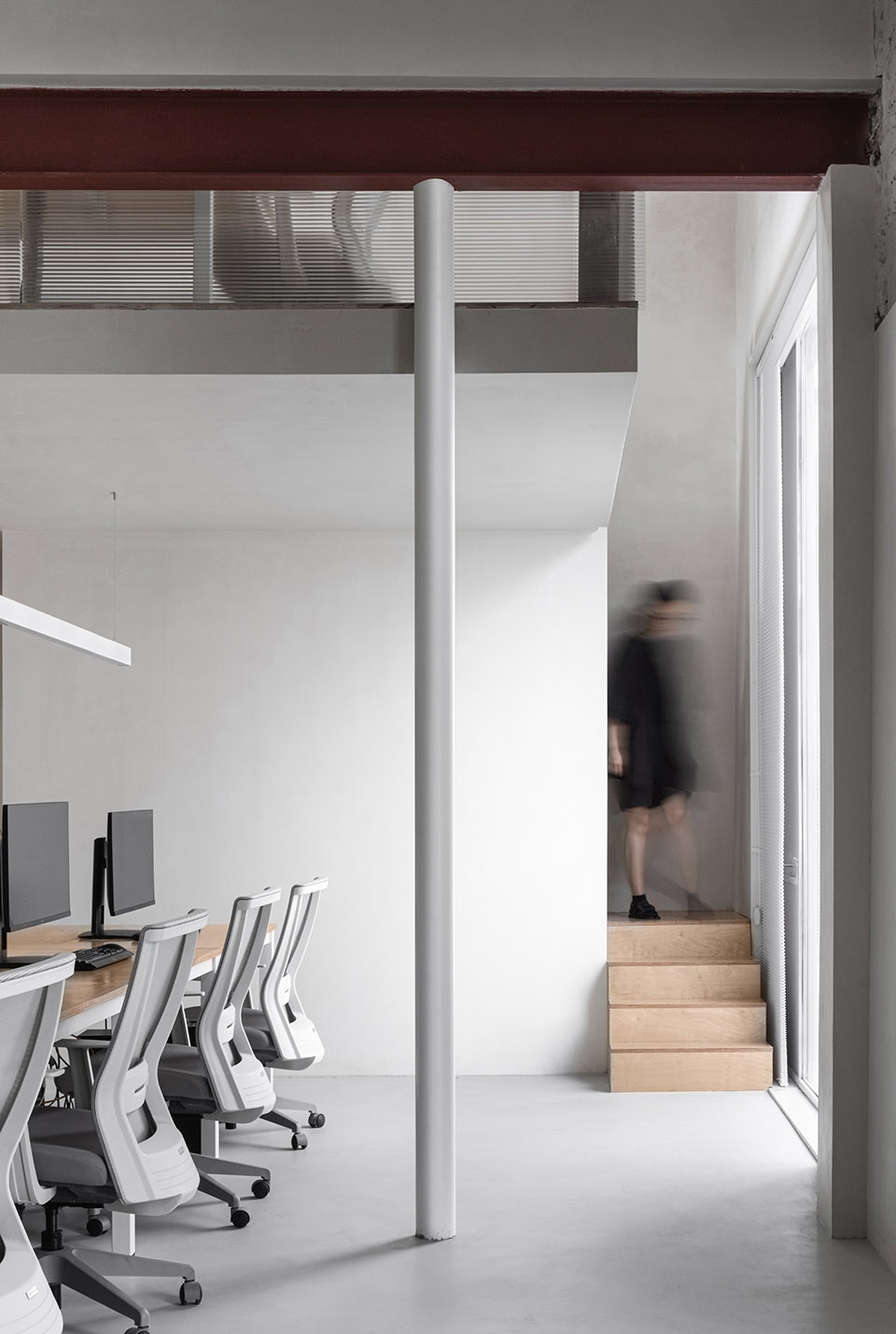

▼办公区内的横向与竖向结构

反几建筑丨南京及地匠意工作室改造设计

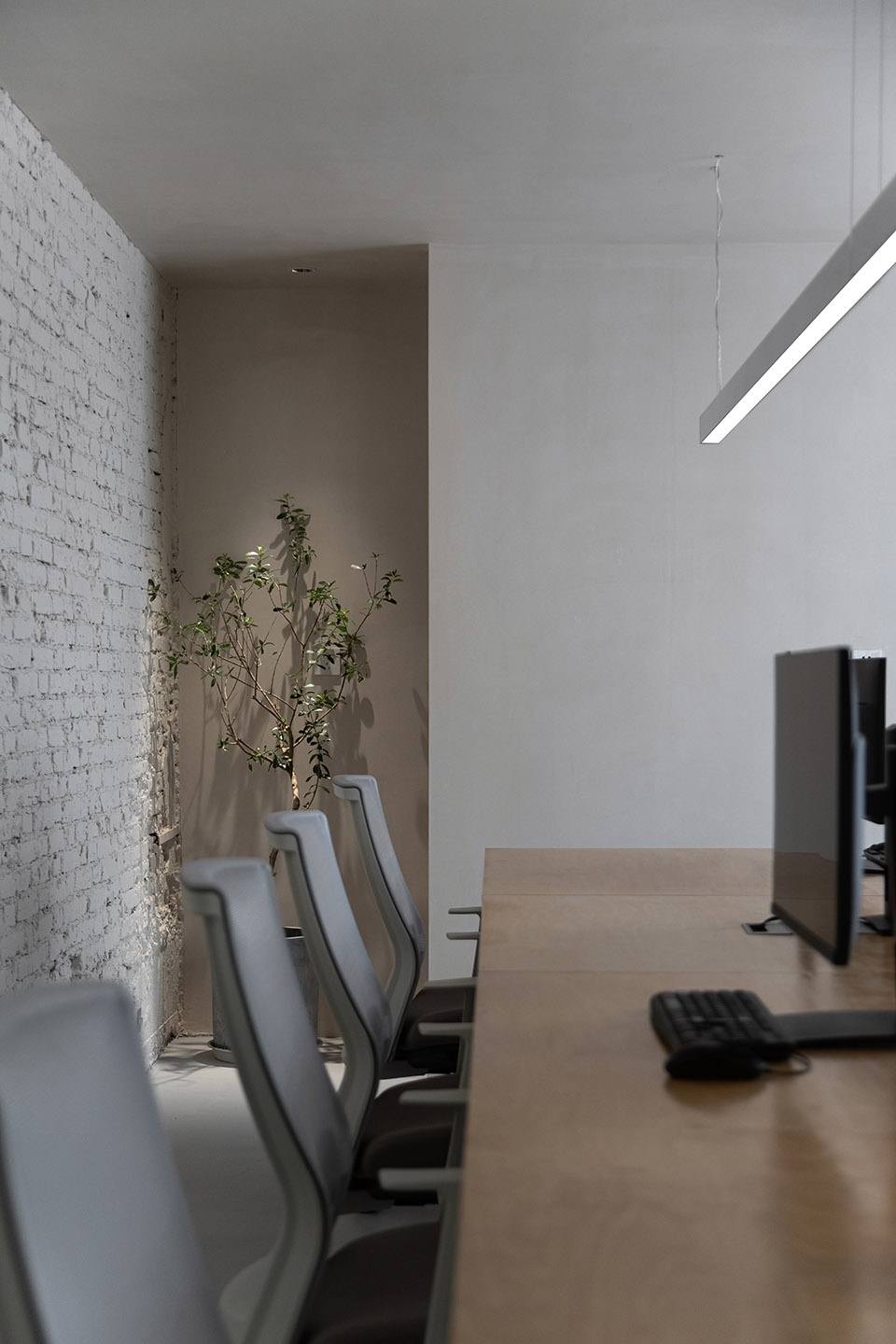

▼办公区主要肌理

办公室

设计案例


▼楼梯踏步与窗户关系

简约

办公室

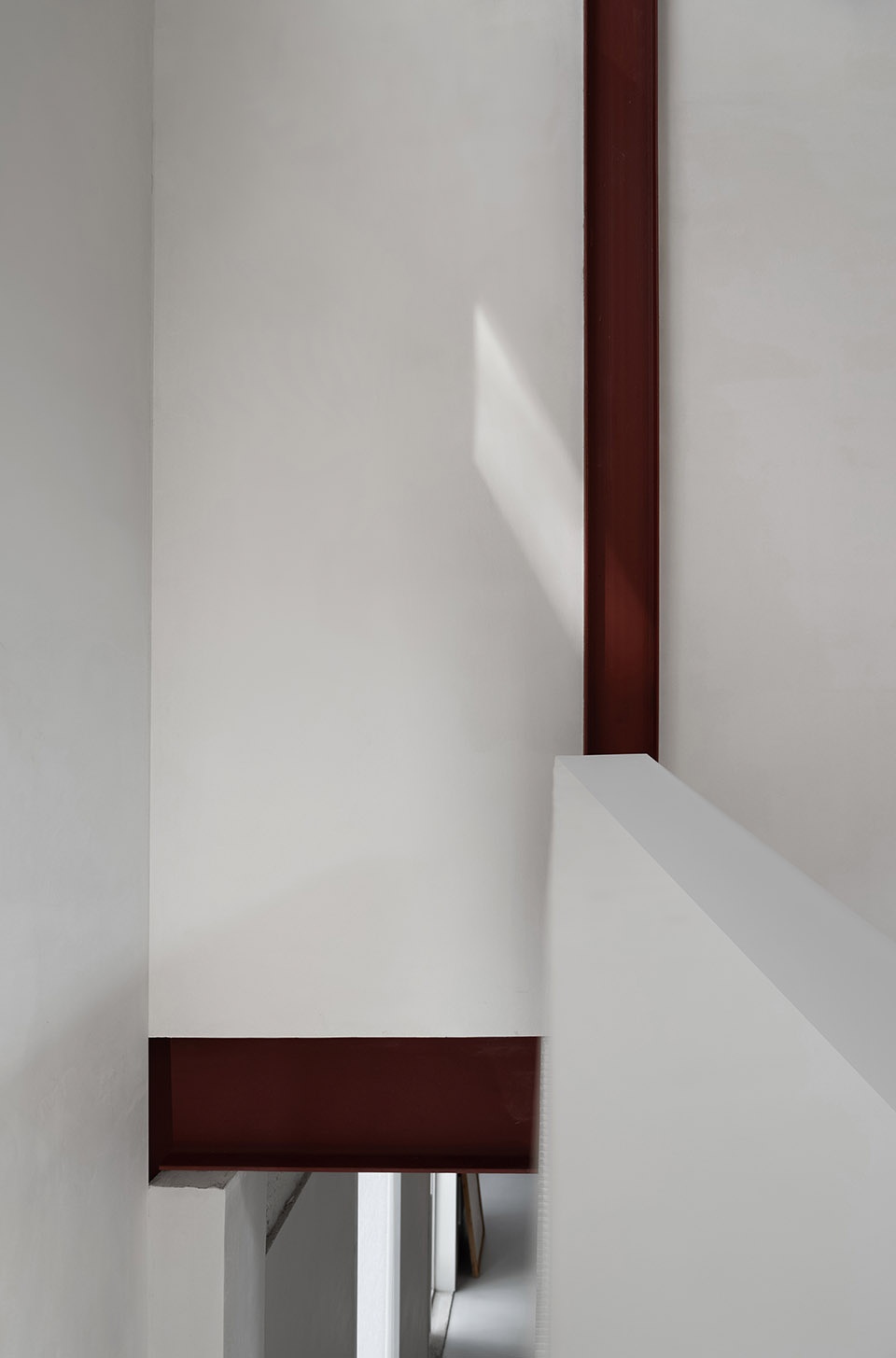

▼正面工字钢横梁与背部拉杆

扮家家室内设计网

反几建筑丨南京及地匠意工作室改造设计

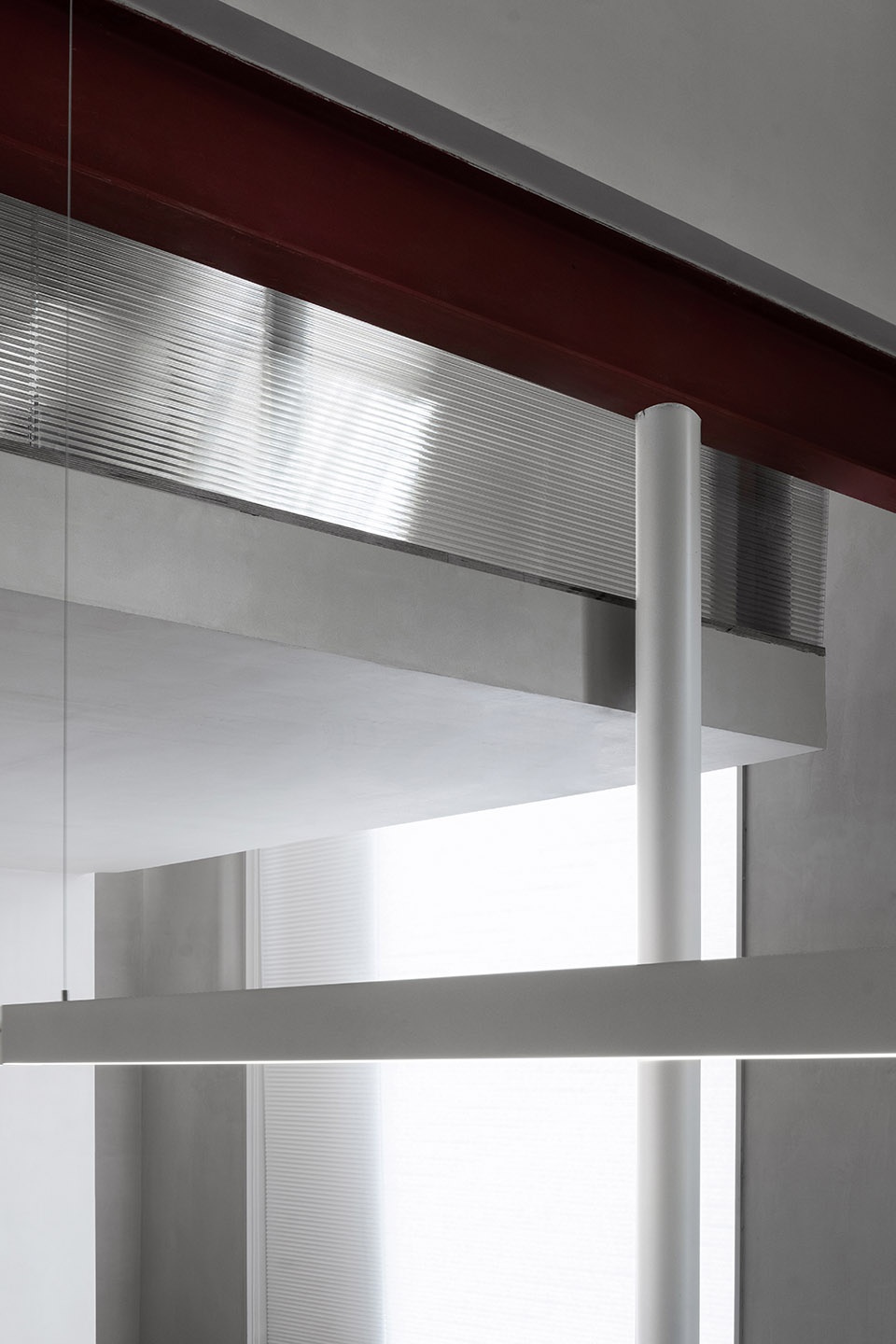

隔层部分则与墙体之间脱开,由单侧结构柱和链接吊杆保持结构稳定。通过设计让墙体与隔层之间没有硬性连接,形成悬浮感;用阳光板覆盖体块间的空隙,增加了隔层与办公区之间的贯通性。

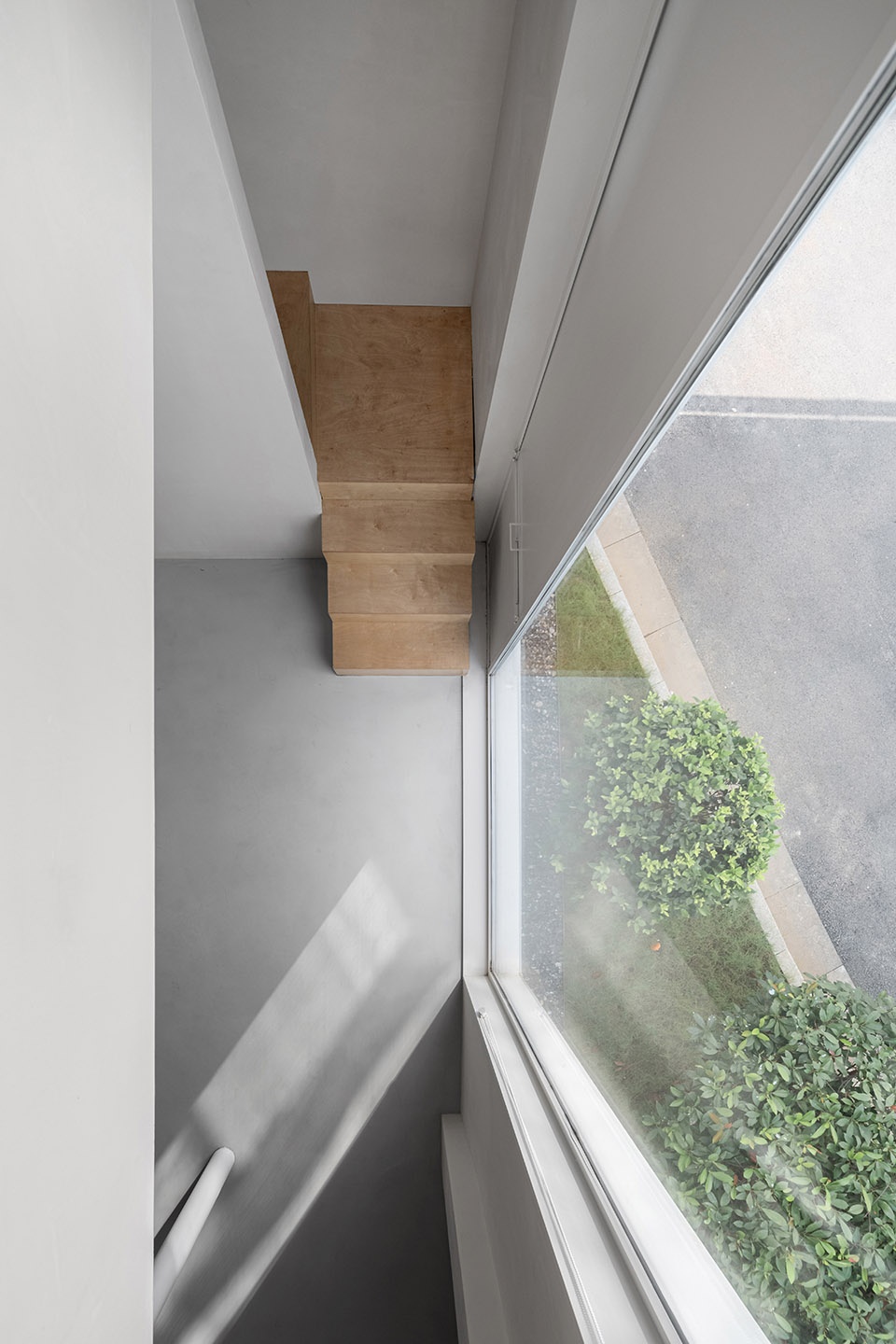

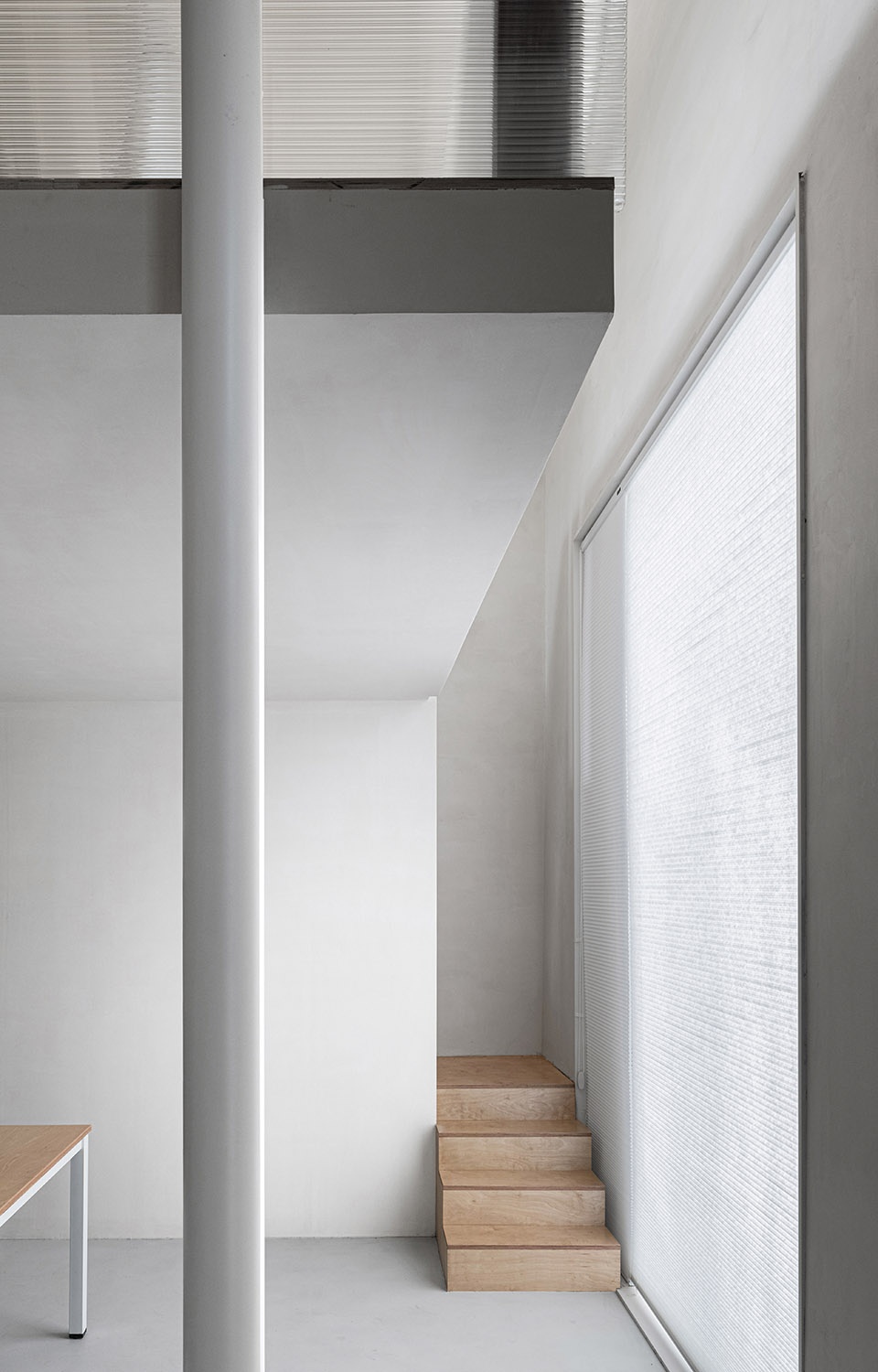

▼楼梯踏步与墙体及窗户的关系

办公室

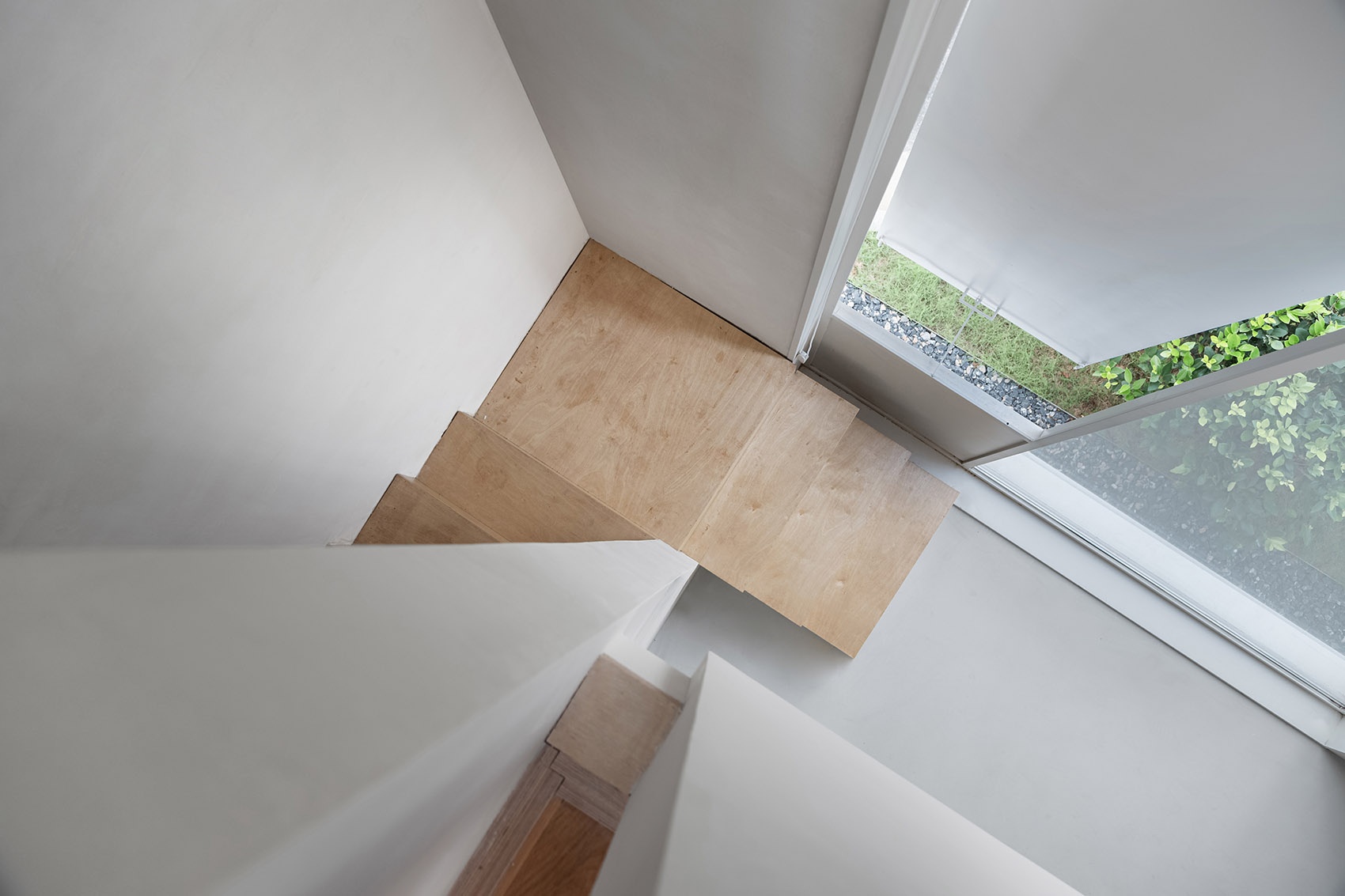

▼俯瞰踏步空间

设计案例

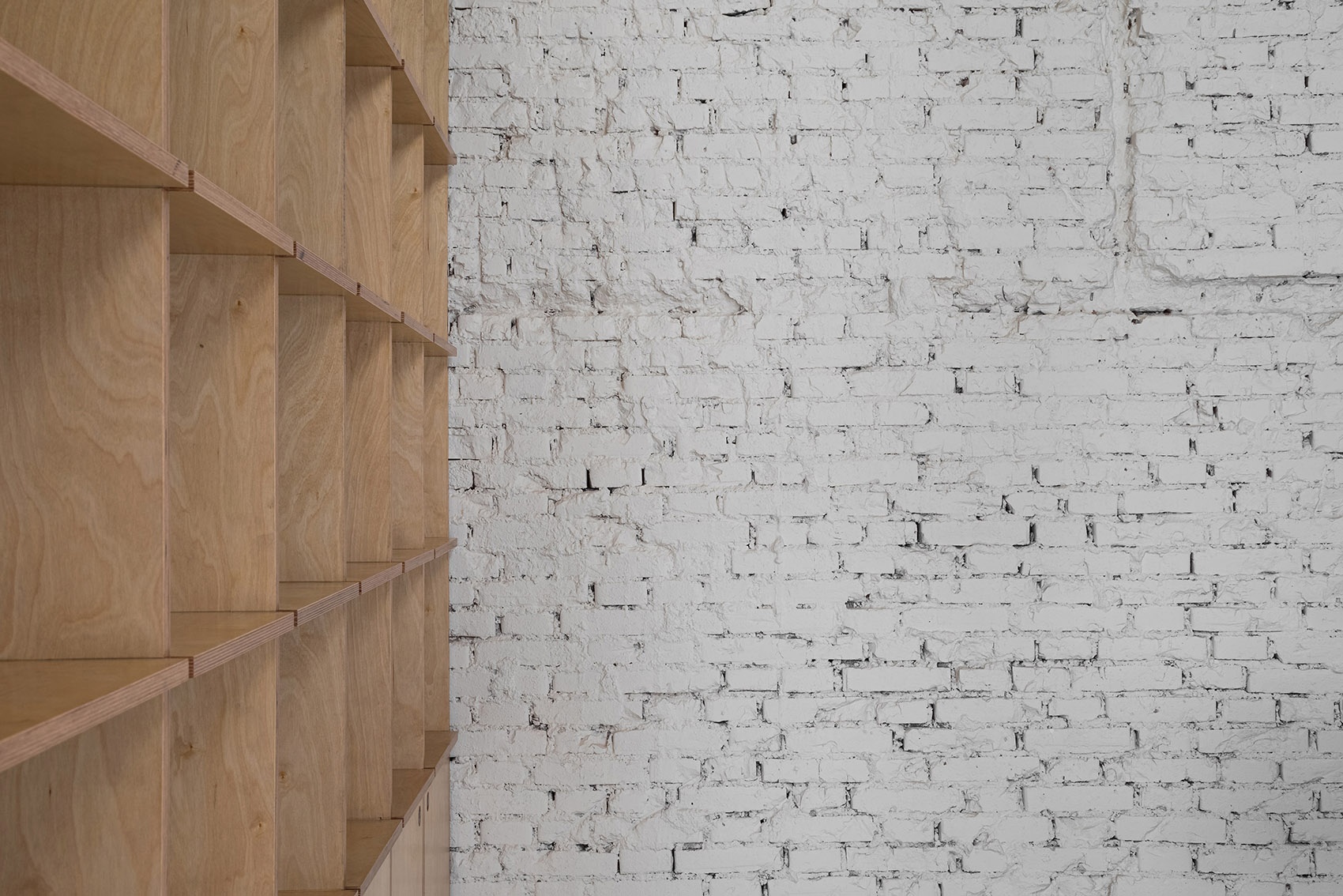

在材质和细节处理方面,采用桦木多层板与白色乳胶漆结合,营造极简氛围。通过铲除墙砖涂刷乳胶漆与通体光滑肌理形成新与旧的对比,裸露原有结构梁柱,保留历史砖墙肌理感。

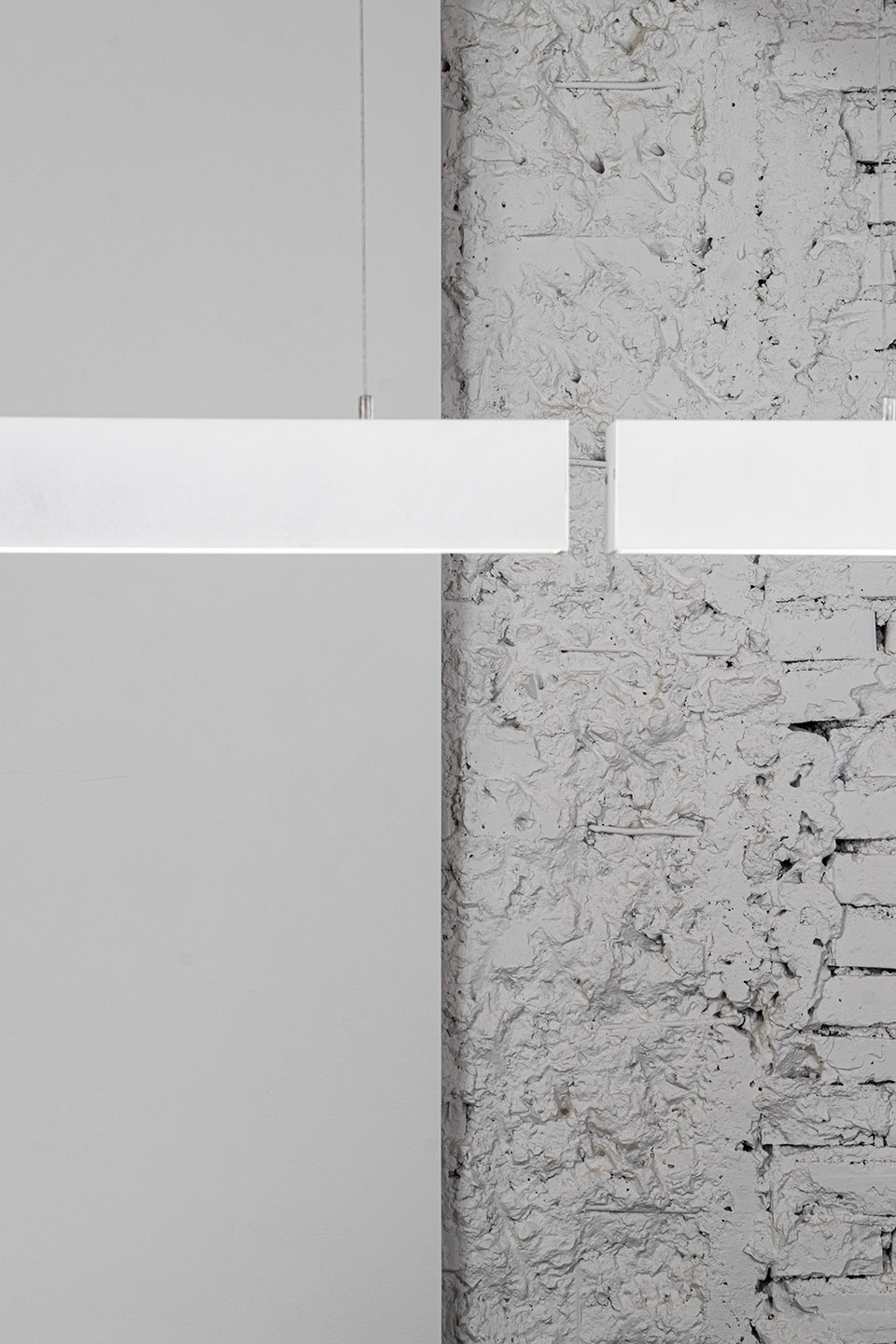

▼墙面细部

简约


在城市更新的过程中,保留下来的工业园区周围,规划建设大量的居住区。工业园区功能置换后,也非单一办公园区,包含商业、办公、休闲等各种功能。这使得园区与周围居民,形成一种全新的,和谐共生的状态。


办公室

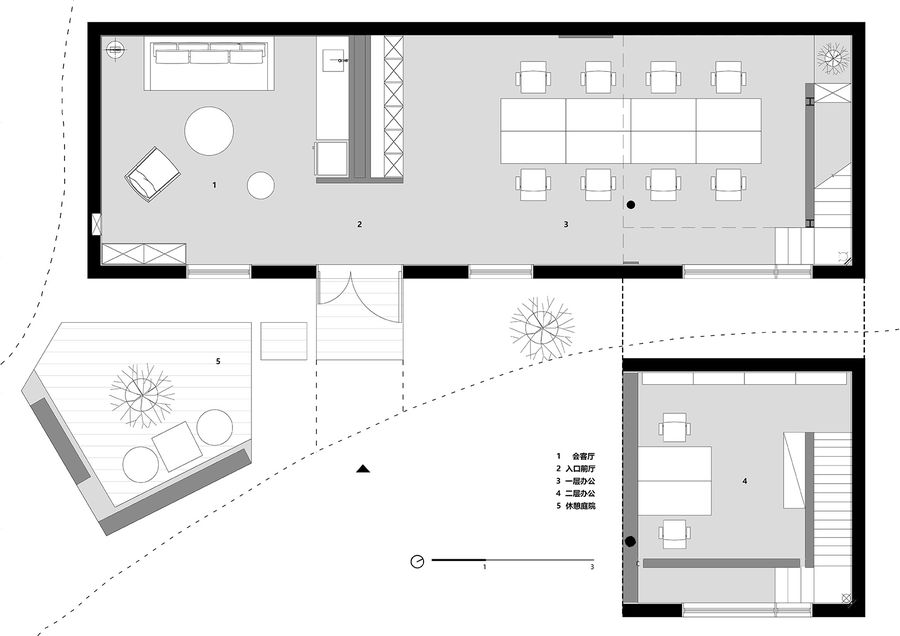

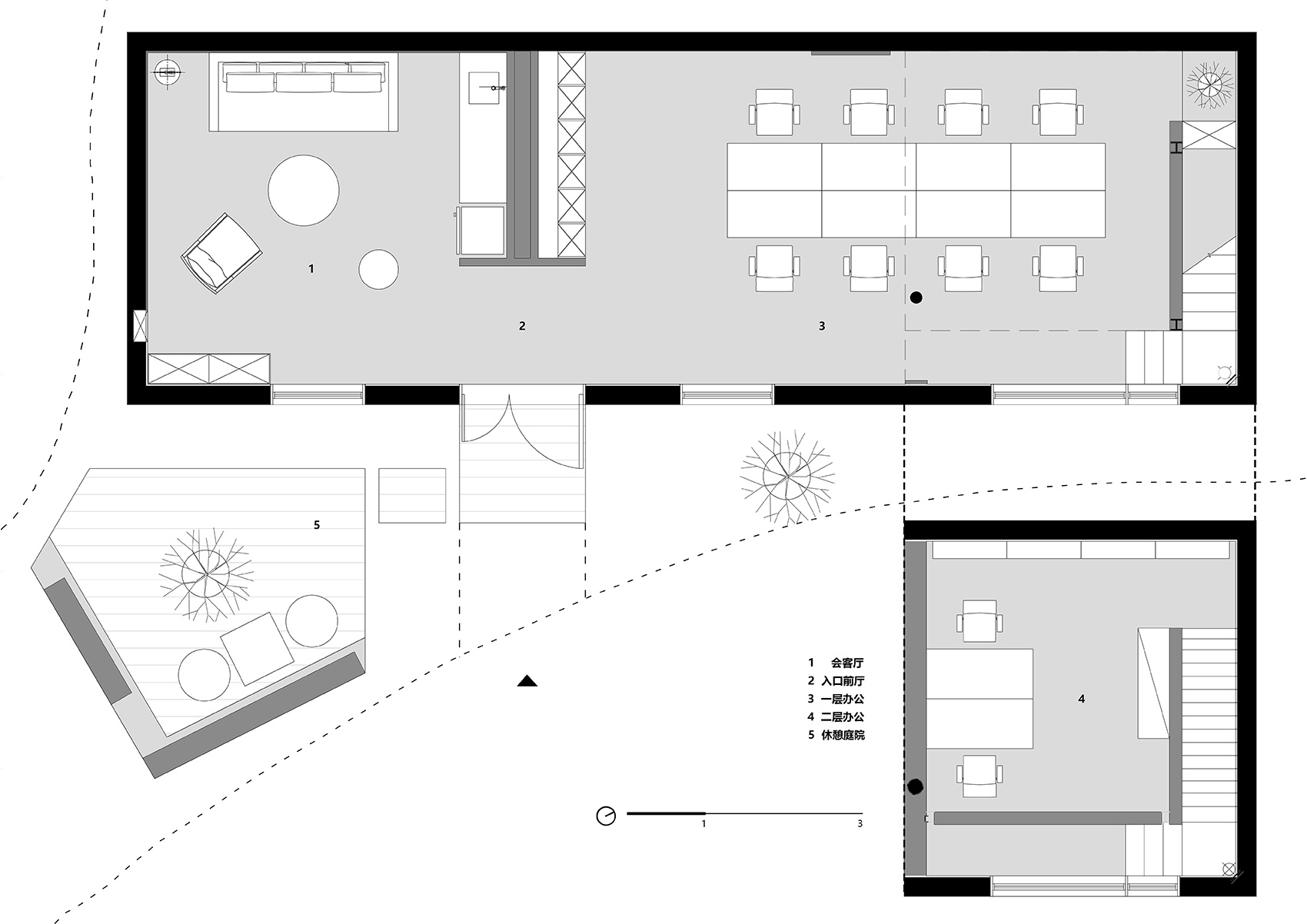

▼平面图

扮家家室内设计网

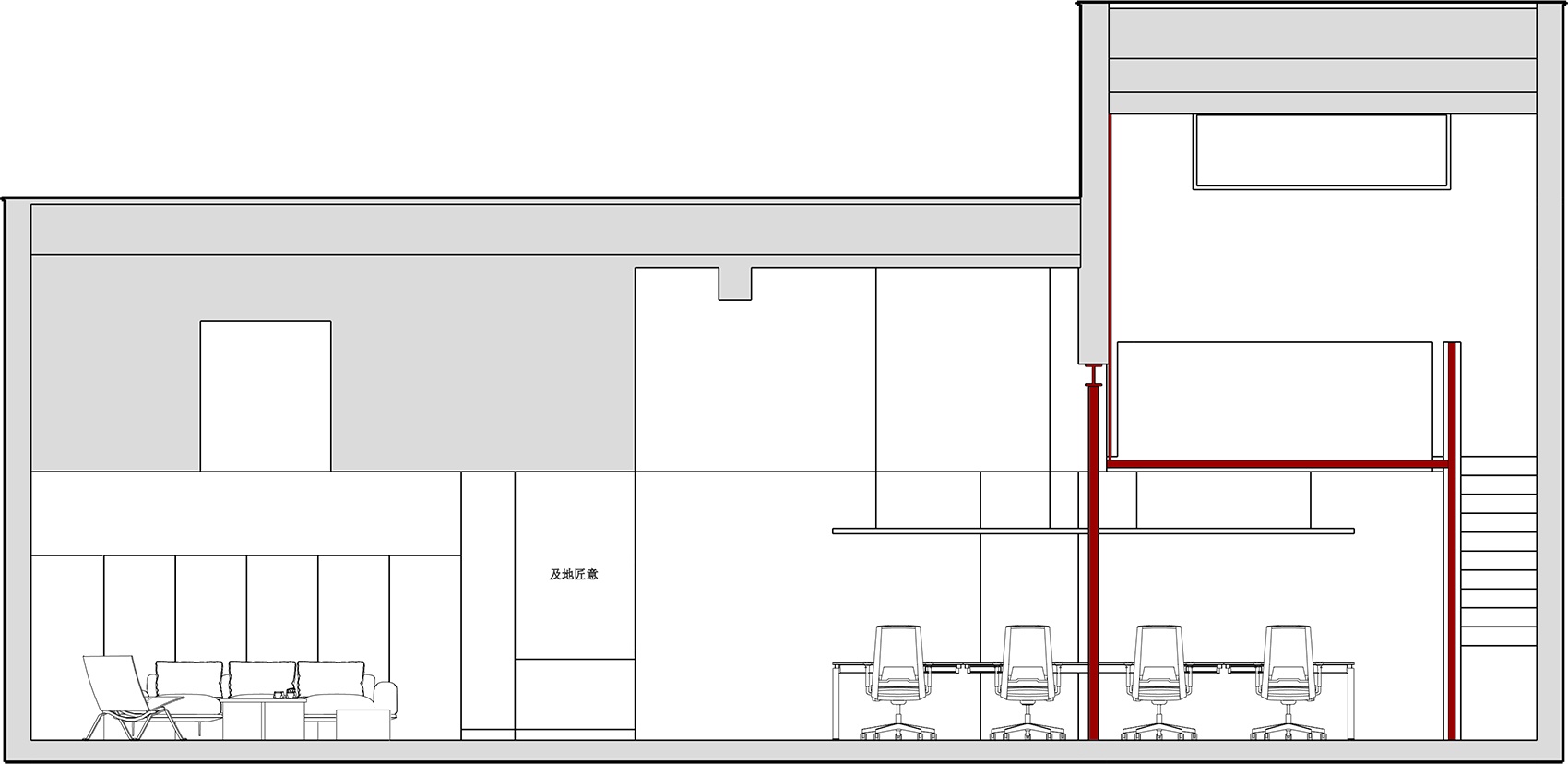

▼剖面图

反几建筑丨南京及地匠意工作室改造设计

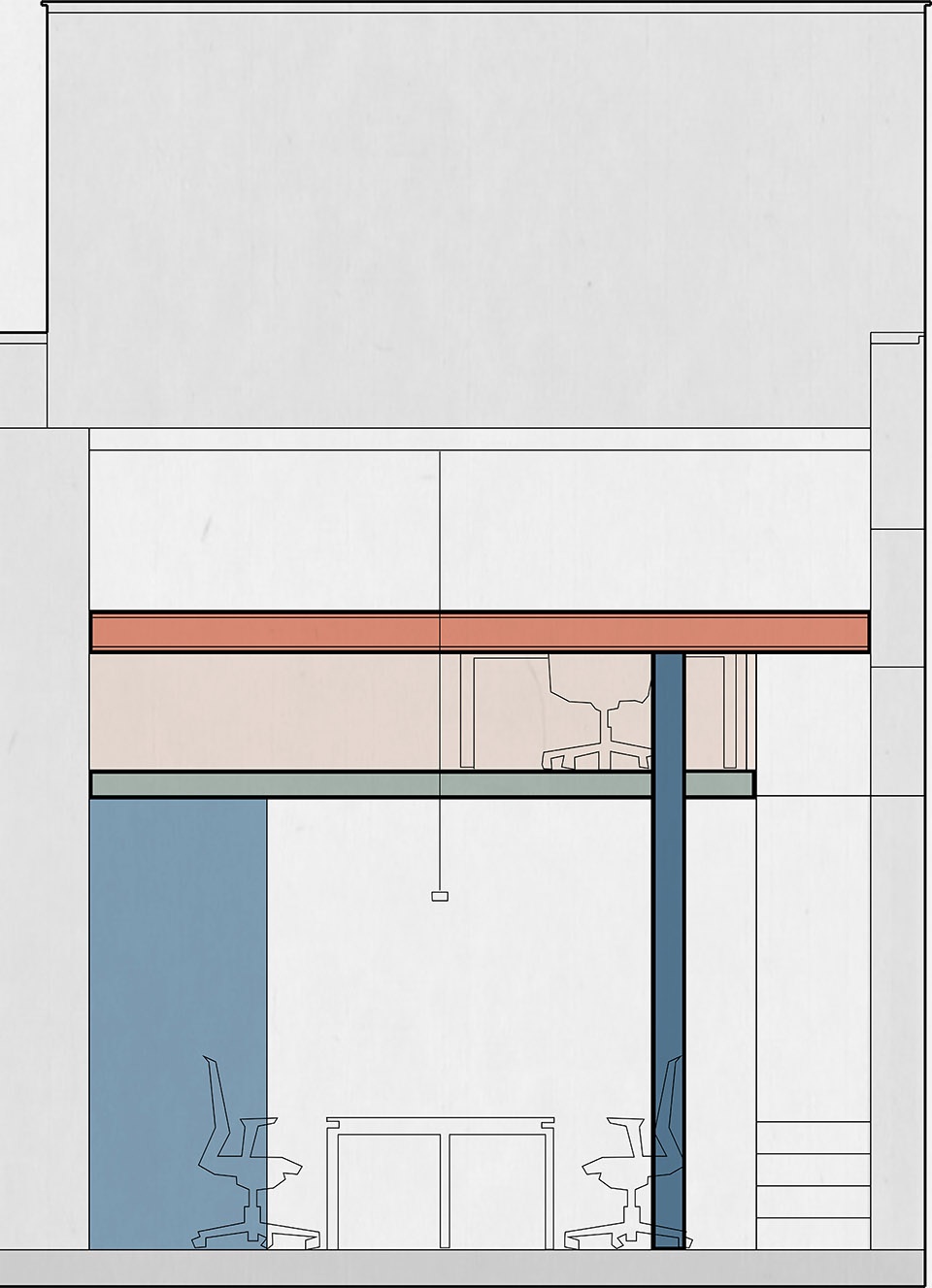

▼局部剖面示意图

办公室


项目名称:及地匠意工作室改造设计

项目地址:南京市鼓楼区金基·红五月双创产业园

设计面积:74.8平方米

设计公司:反几建筑 FANAF

主持建筑师:金鑫、王丽婕

设计团队:鲁越、钟少秋、王琪(实习)

设计范围:外立面改造、室内硬装、软装、灯光、vi、艺术品、景观设计

家具配合:上海Van Collection川至悦来家具有限公司、南京MARATTI家具

金属加工:南京广帆金属

景观配合:南京颐景景观工程设计有限公司

导视配合:及地匠意

施工团队:许详

设计周期:2021年4月-2021年6月

施工周期:2021年6月-2021年7月

撰文:金鑫、温昕、钟少秋

后期摄影:ingallery金啸文、金鑫

特别鸣谢:金基集团各位领导对于项目的认可与配合;业主杨振宣先生给予方案的灵感与支持
