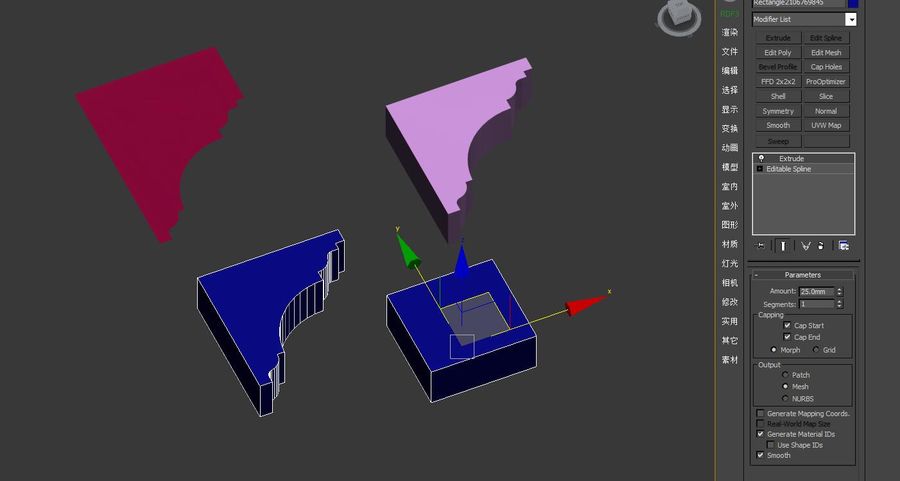

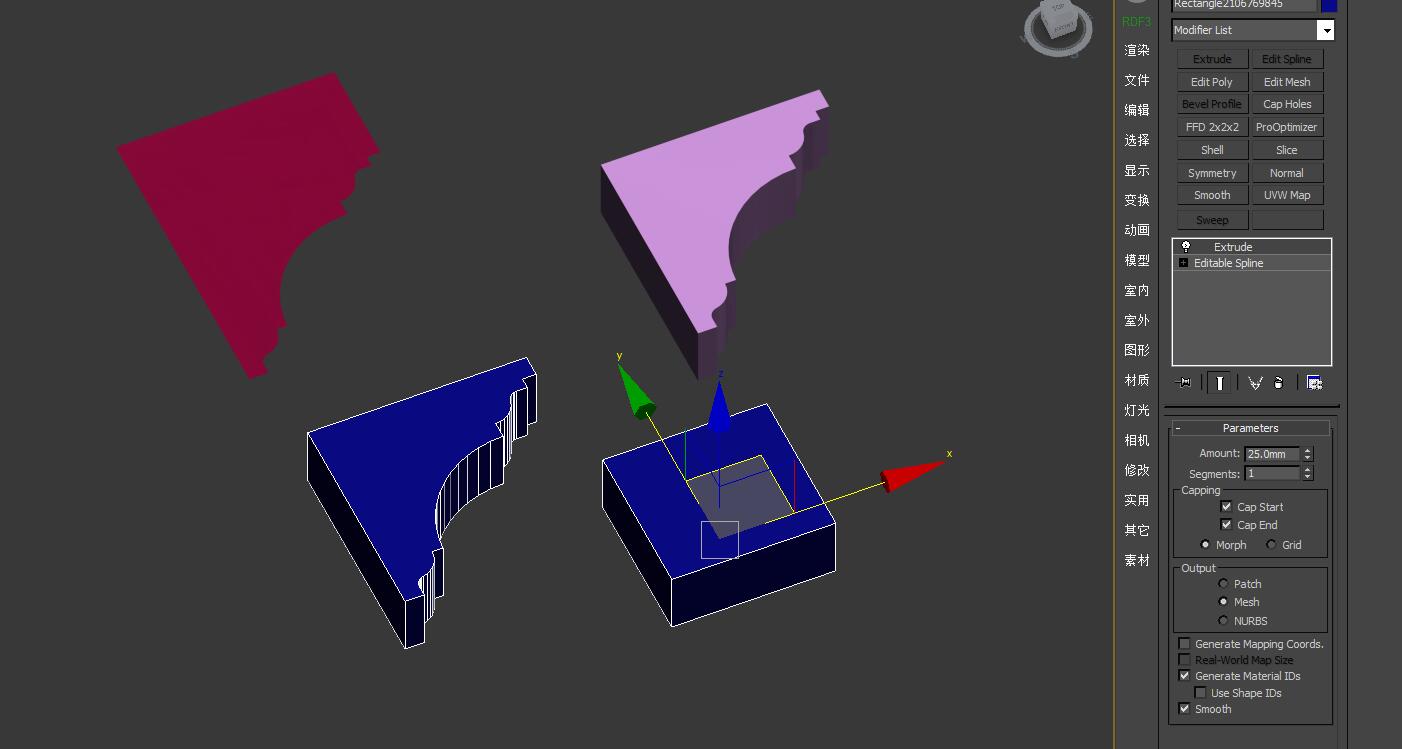

如图(左边是挤出方向不对,右边是修复后的)
这时候通过一个简单的技巧来修复这个问题

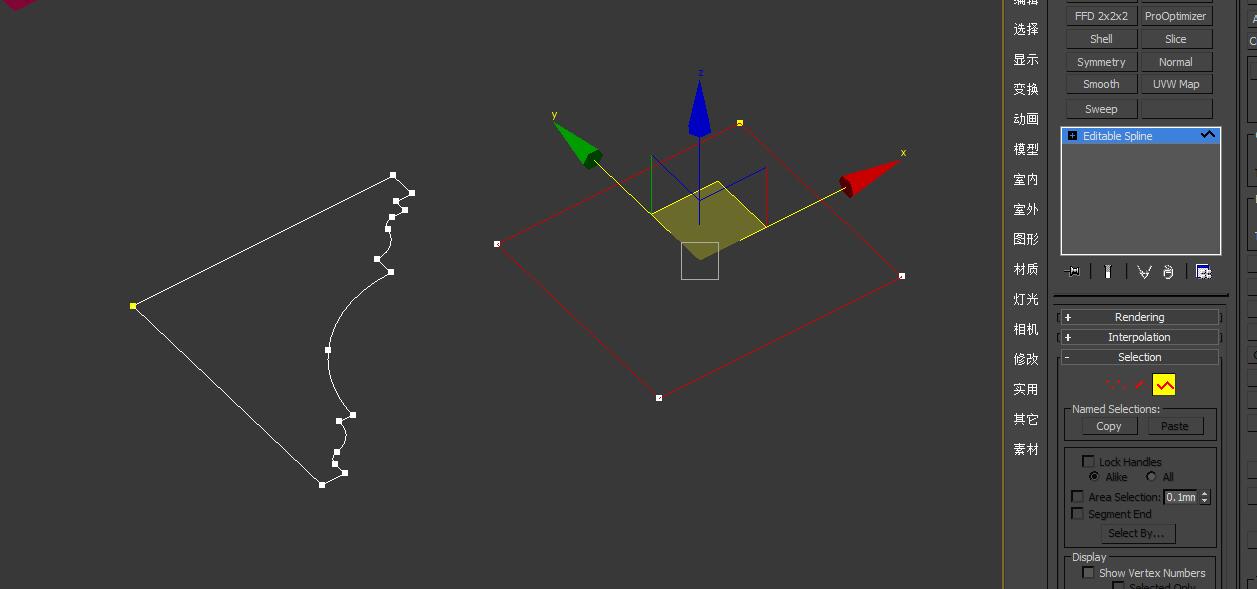

首先随便画一个矩形(随便一个样条线都行)

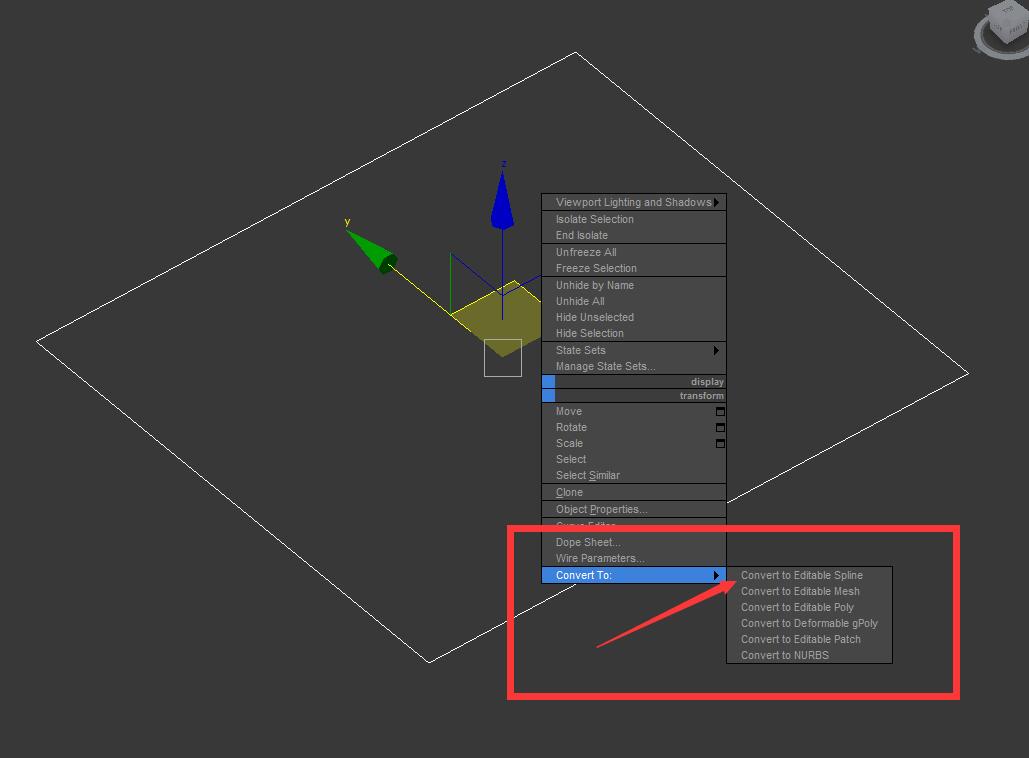

接着右键转换为可编辑样条线

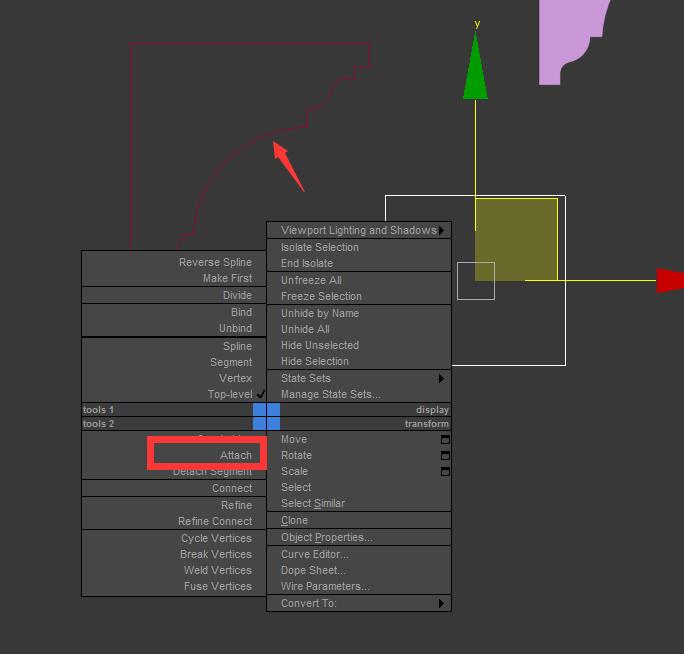

转换之后右击附加
将剖面添加进去让其变成一条样条线

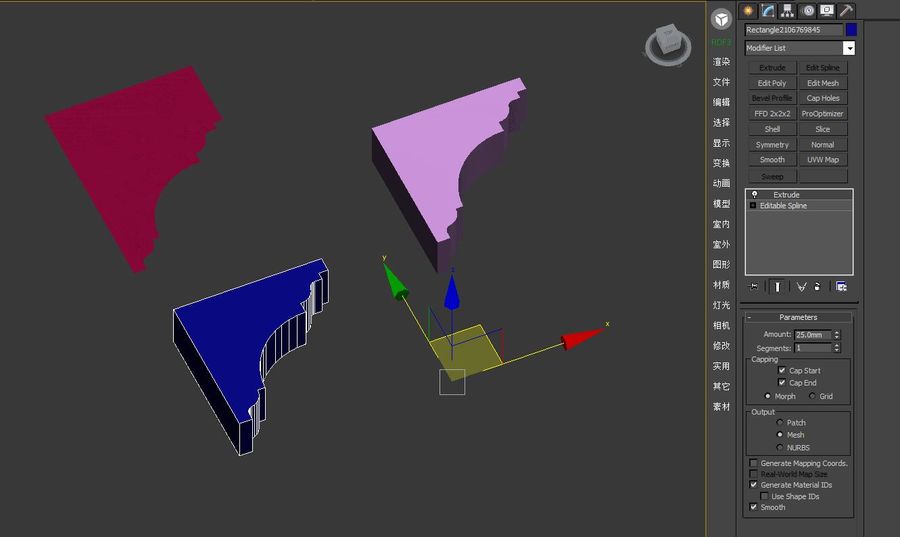

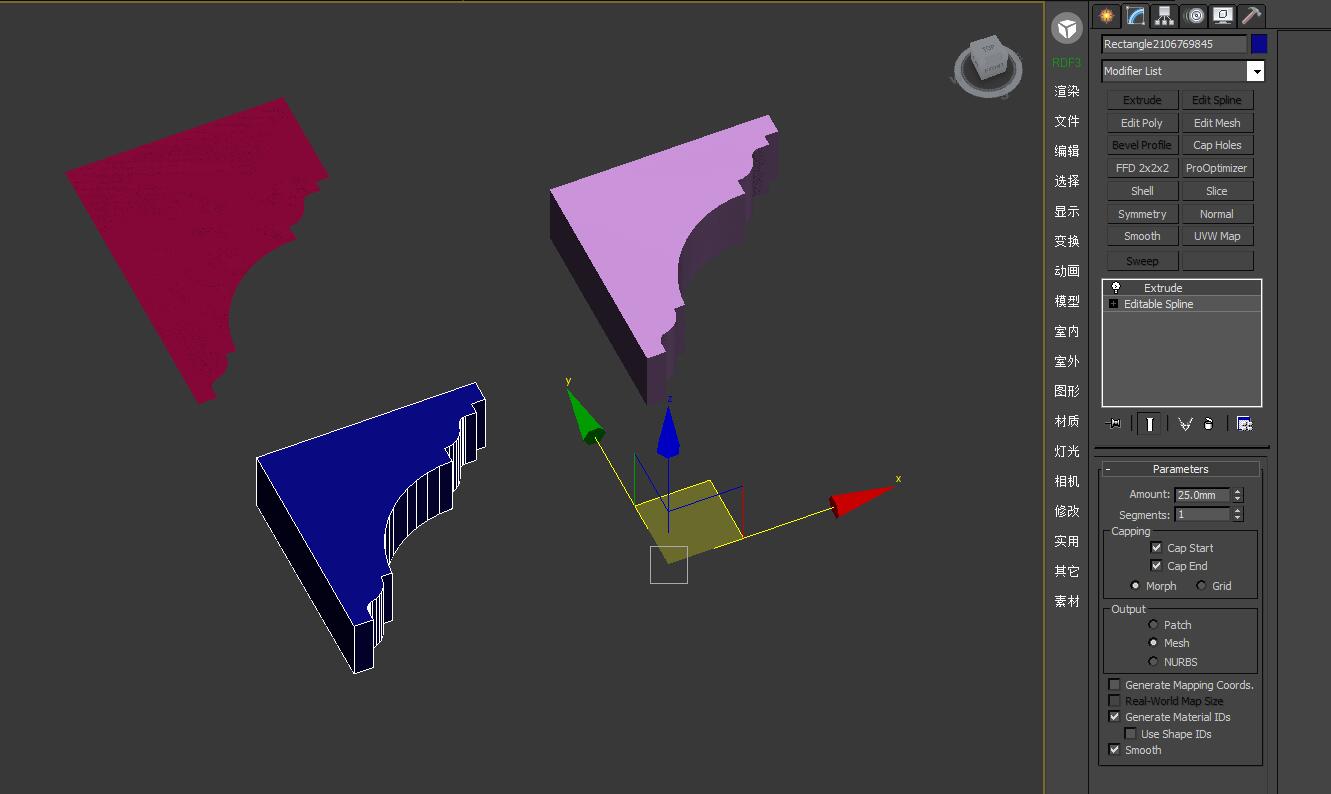

附加之后添加挤出命令
(这一步主要是测试是否正常挤出,做不做无所谓的)
最后将之前画的矩形线段删掉即可

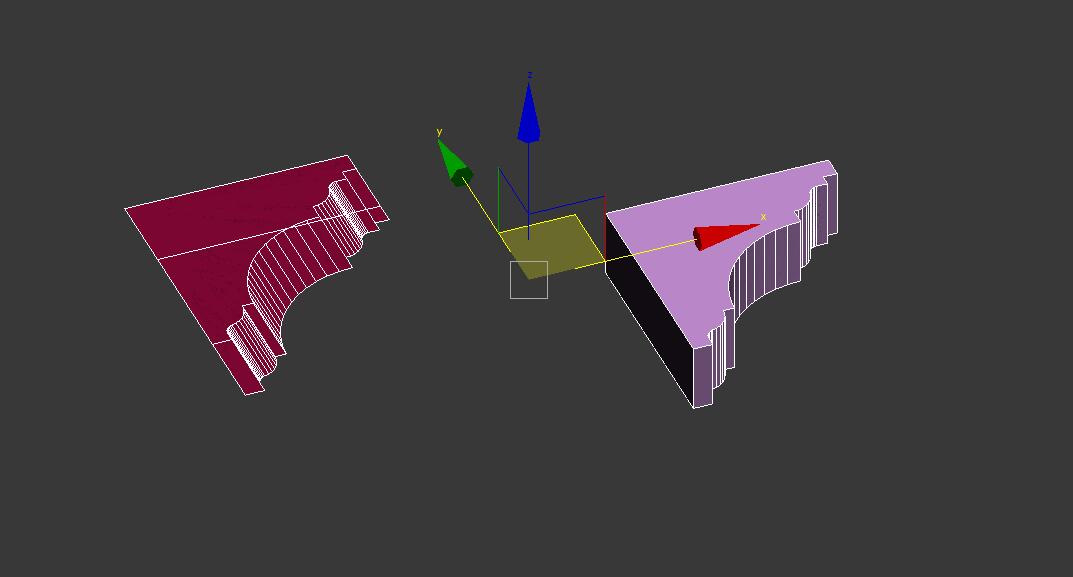

最终的效果如下图
因为之前已经添加成一条样条线了,所以删除开始画的矩形导致轴不再中心, 手动归零即可
如果不会轴归零的,可以用此脚本一键归零
http://www.banjiajia.com/posts/51155
