本文适合用一定3d和vray渲染器基础的同学

常用su和rhino的同学一定觉得线稿出图很简单

但是对于3dmax来讲可能操作有一些复杂


安利!3DMAX做出线稿图的三种方法

今天苏辰给大家分享运用3dmax制作线稿图

当然其本质还是从渲染器上做文章~

——操作步骤 ——

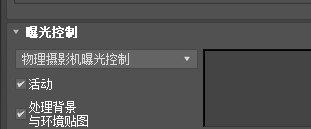

准备工作:对于新版vray,进去别忘了按8,调出环境面板,将默认的【曝光控制】由物理摄像机改为找不到位图代理管理器,否则渲染结果会过曝。


3D技巧分享


3dmax

方法一 Vray 材质法

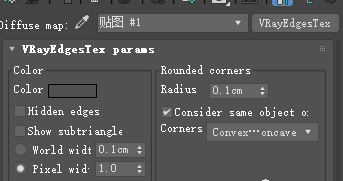

熟悉用Vray的小伙伴们都知道,直接在漫反贴图里给一个Edge材质解决所有问题。

如图,pixel控制大小,color控制边框颜色。


建模

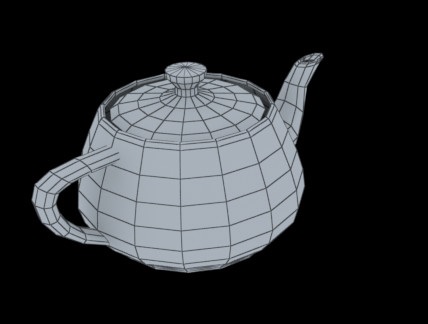

但是呢,这种方法会造成物体所有的结构线都会显示出来,如下图:

教程分享


很多时候我们需要的是轮廓线而不是全部的结构线,那么可能我们就需要第二种方法了。


线稿图

方法二 Vray 卡通法


Vray 卡通法——也就是vraytoon,

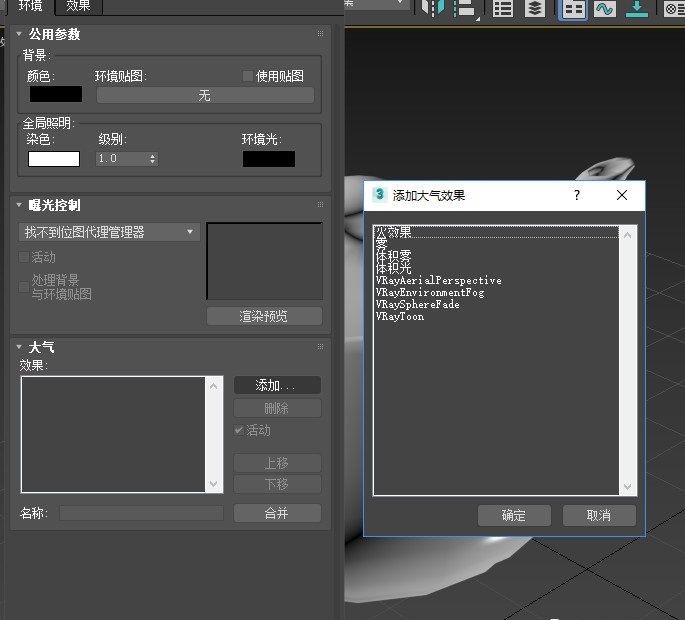

还是按8,调出环境面板,直接在大气效果中添加vraytoon。


扮家家室内设计网

安利!3DMAX做出线稿图的三种方法

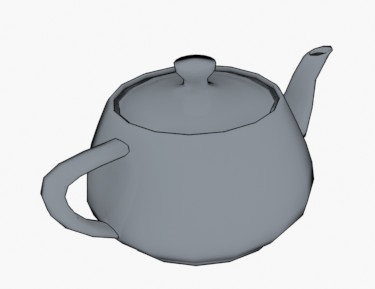

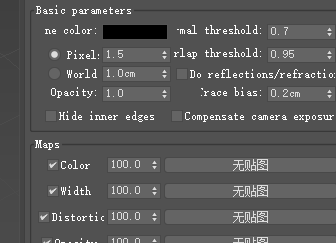

参数与edge材质类似,将背景调成白色后,再进行渲染,我们发现这时已经很像sketchup导出的图了。

3D技巧分享


但是在很多时候,这两种方法并不能解决问题,很多时候我们会将线稿图作为通道单独输出,所以我们仍然需要第三种方法。


3dmax

方法三 通道单独输出线稿


其实很简单,想一下su的线稿图,物体和背景都是白色的。

那么我们只要在方法二的基础上,将物体的材质加上自发光就能解决这个问题,如下图:


建模

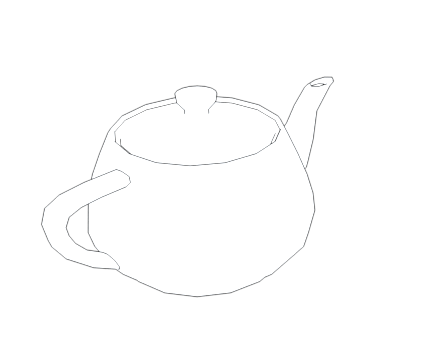

同时将背景调为白色,在进行渲染,得到以下图像:

教程分享

是不是很像su和rhino做的线稿图呢~

只要正片叠底叠到其他图层上,过滤掉白色,线稿就会直接出现了。

而且,在环境中线稿的宽度颜色都是可以调节的,相比su更可控一点,不过3d的操作还是有些繁杂。



怎么样?不知道对正在烦恼的你有没有帮助呢?
