【分享】常规金属类材料顶棚装饰装修构造

一、常见金属类吊顶材料

主要有条形铝扣板、方形铝扣板、铝格栅、铝挂片、铝方通、铝圆管、铝板等，因为铝板常采用干挂方式施工，与前面几类材料有较大的区别，所以在本讲中就暂不讲述，拟在后续的干挂类材料装修构造中表现。

二、其性能及特点

金属类吊顶材料是通过对各类铝材的工艺加工成型的，经过表面涂层处理，其材料达到防火防潮的要求后，可以直接安装使用。它们都具有安装简便，在顶部维修时便于拆卸的特点。

铝扣板因其颜色较多、装饰性较强、耐候性较好而被广泛用于幕墙装修和室内界面装修。

铝格栅、铝挂片、铝方通、铝圆管等大部应用于顶棚装修，其安装工艺简便，对于顶部的各种管线的检修方便。具有通风、透气、线条明快整齐、现代感强的特点。

三、构造方法

其施工构造与前一讲的矿棉吸声板的构造类似，饰面材料采用卡扣式固定，与楼板的固定方式及所用吊筋、主龙骨都相同，不同的是次龙骨的构造因为饰面型材的结构不同而有所变化。

四、规格

因市场上生产厂家较多，各类材料均有不同规格，其中方形铝扣板的规格较稳定，常见300*300、600*600，其余的规格繁多，此处不再一一列举。

方形铝扣板吊顶构造

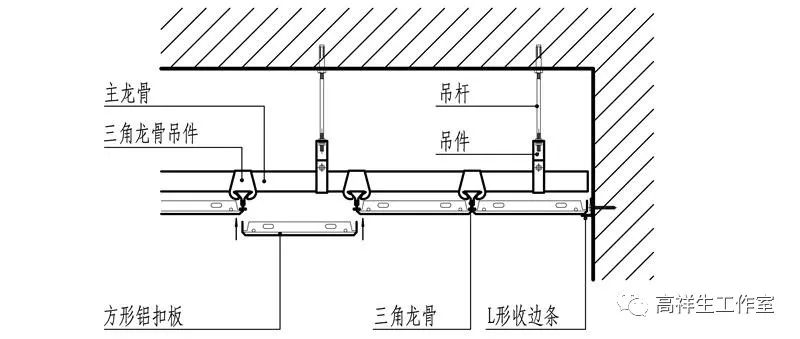

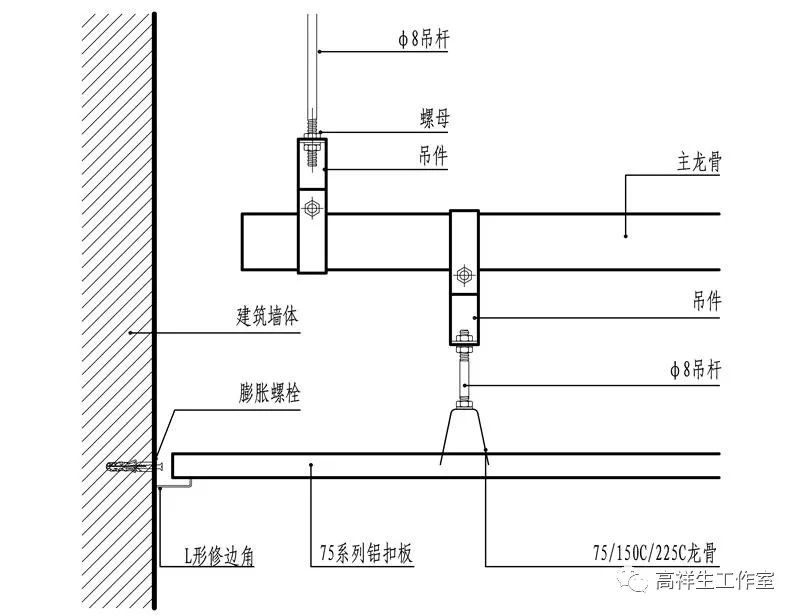

方形铝扣板吊顶剖面

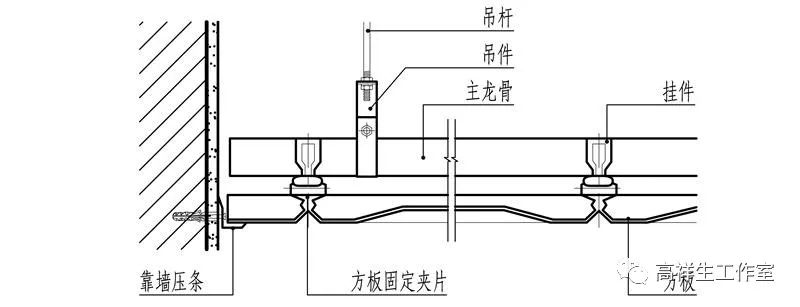

方形铝扣板吊顶剖面

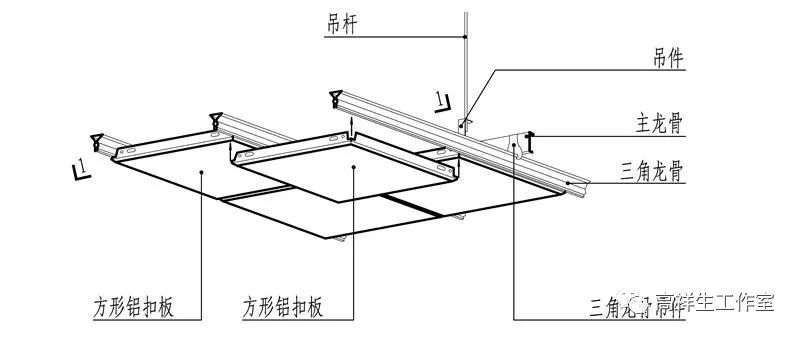

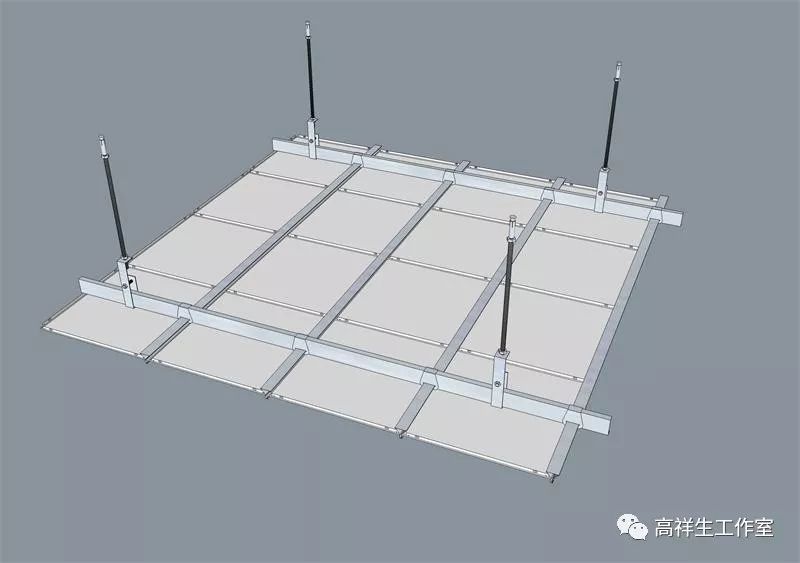

暗架方形铝扣板吊顶构造

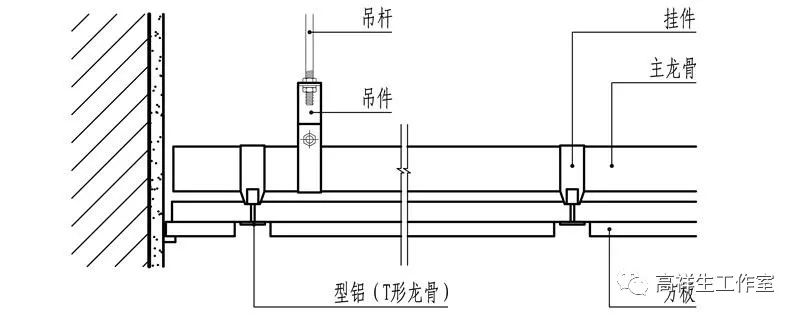

明架方形铝扣板构造

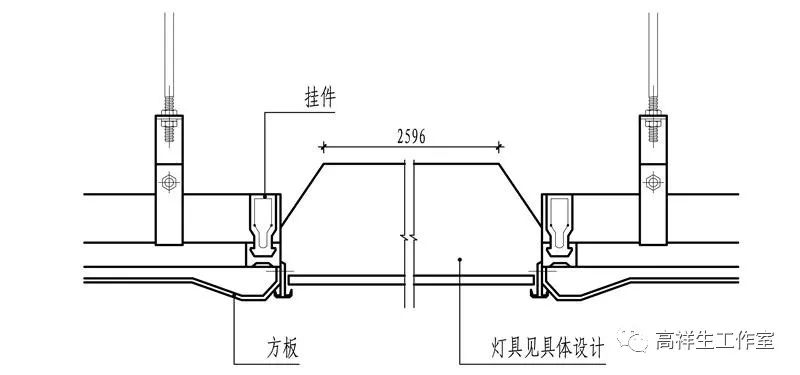

方形铝扣板吊顶光带构造
（高祥生工作室绘制）

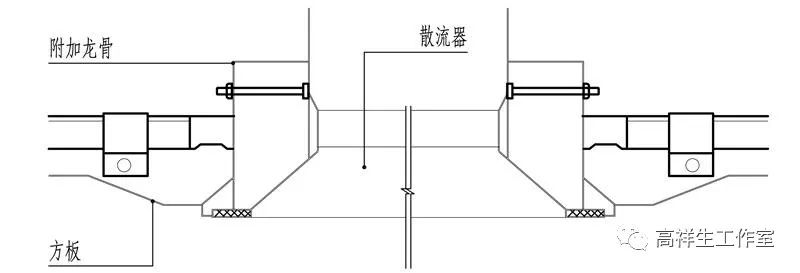

方形铝扣板吊顶风口构造

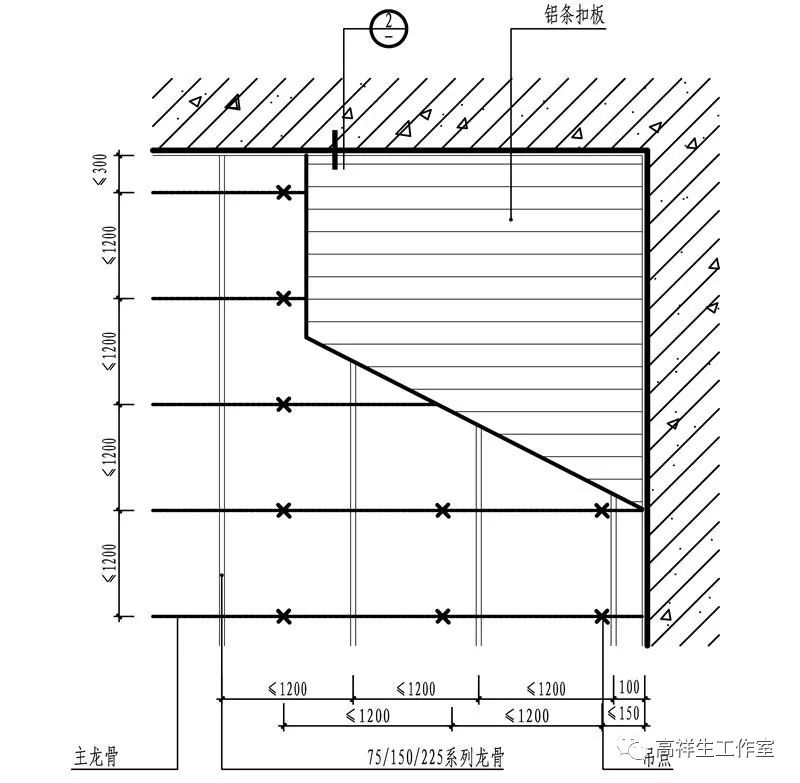

无承载龙骨的条形铝扣板吊顶构造分层平面图

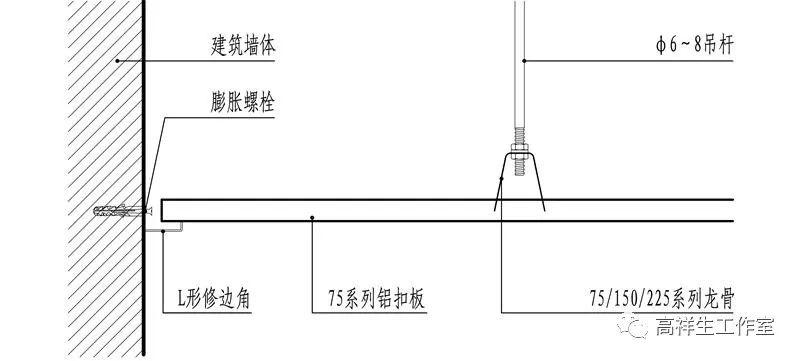

无承载龙骨的条形铝扣板吊顶构造剖面

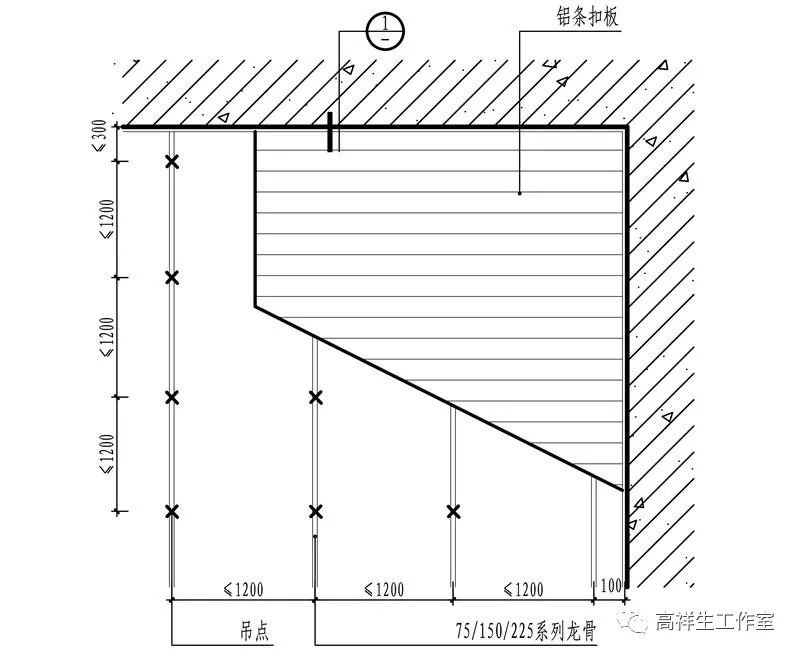

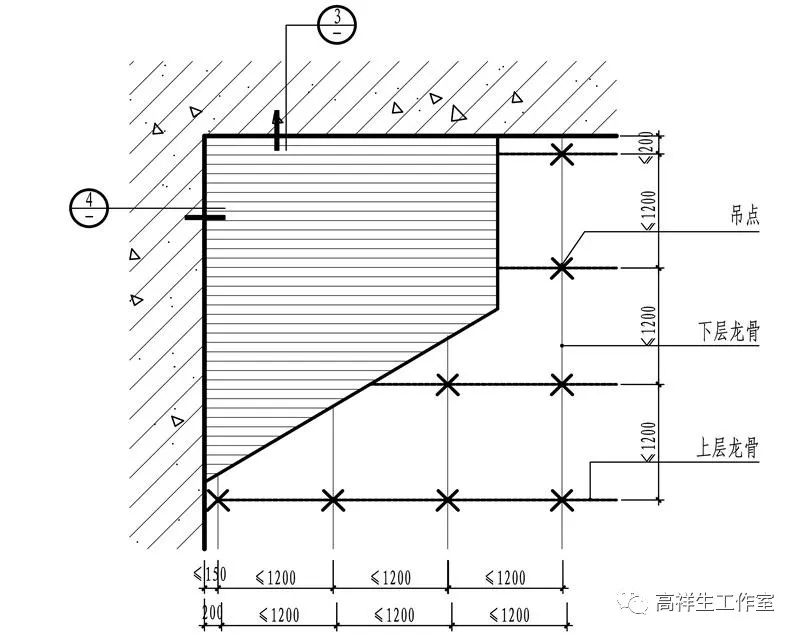

有承载龙骨的条形铝扣板吊顶构造分层平面图

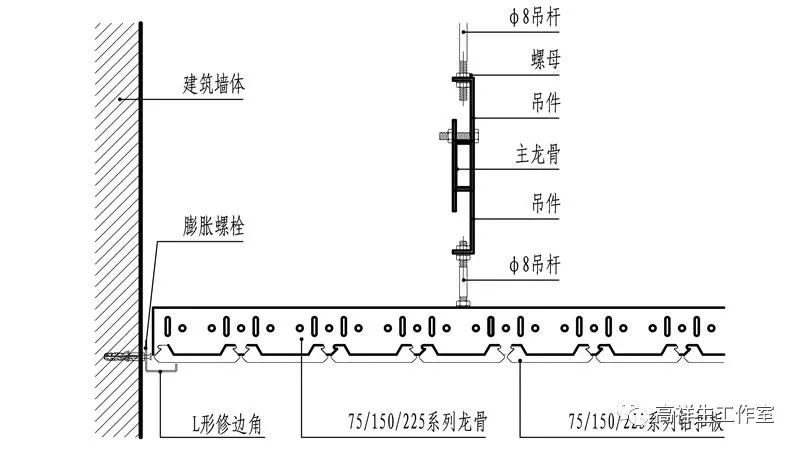

有承载龙骨的条形铝扣板吊顶构造剖面

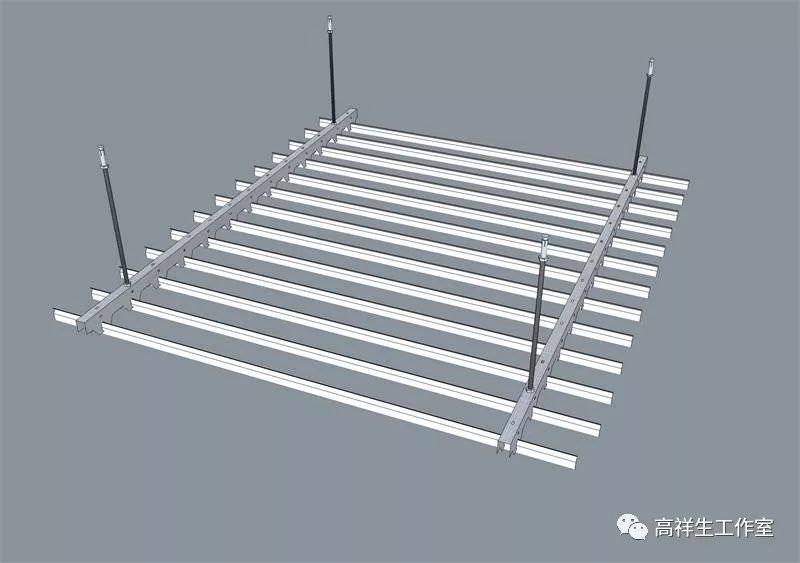

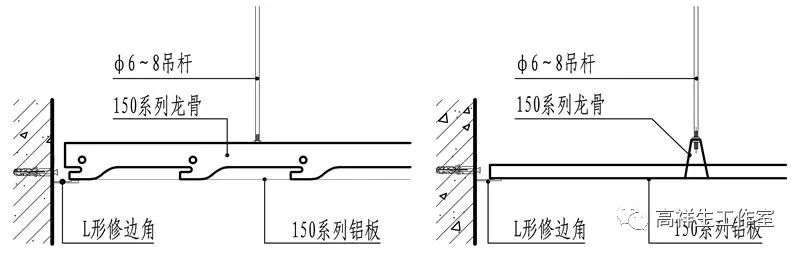

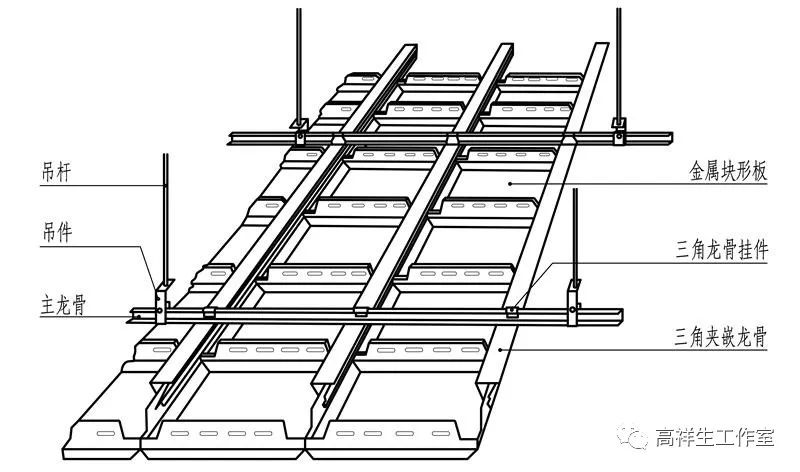

条形铝扣板吊顶装配示意

轻钢龙骨吊顶条形铝扣板饰面构造分层平面图（一）

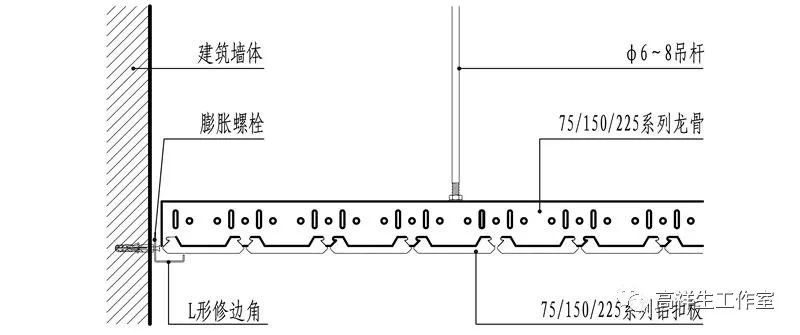

轻钢龙骨吊顶条形铝扣板饰面构造剖面

轻钢龙骨吊顶条形铝扣板饰面构造分层平面图（二）

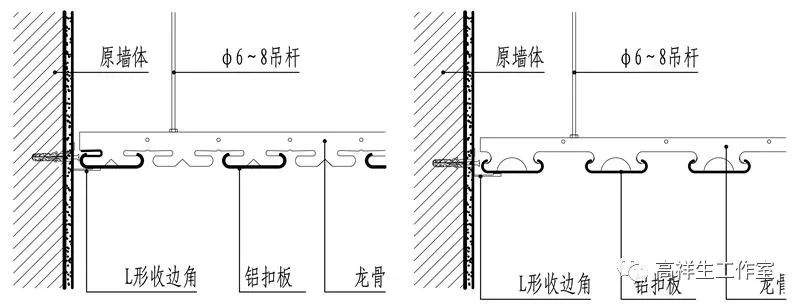

轻钢龙骨吊顶条形铝扣板饰面构造剖面

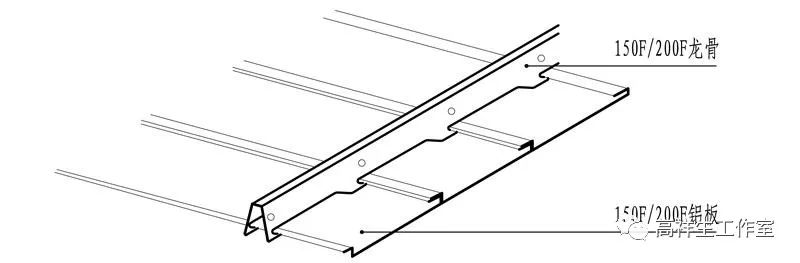

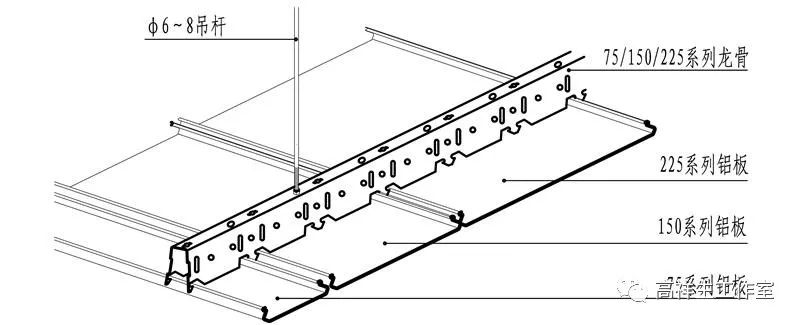

轻钢龙骨吊顶条形铝扣板饰面安装构造示意

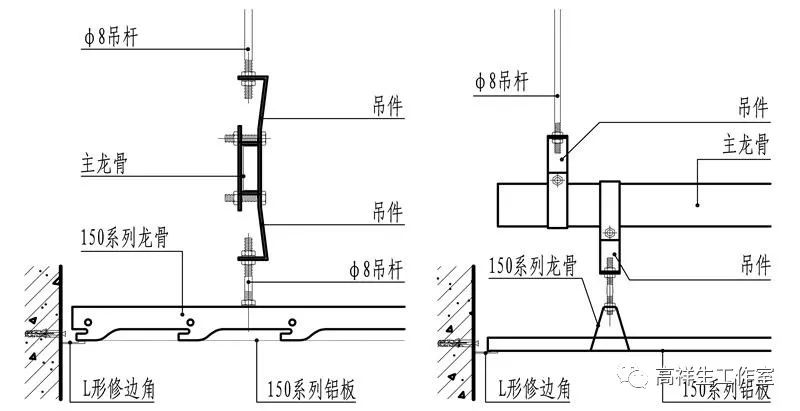

条形铝扣板饰面吊顶构造

条形铝扣板饰面吊顶构造

铝扣板密拼/留缝

铝扣板间隔

铝挂片吊顶构造示意

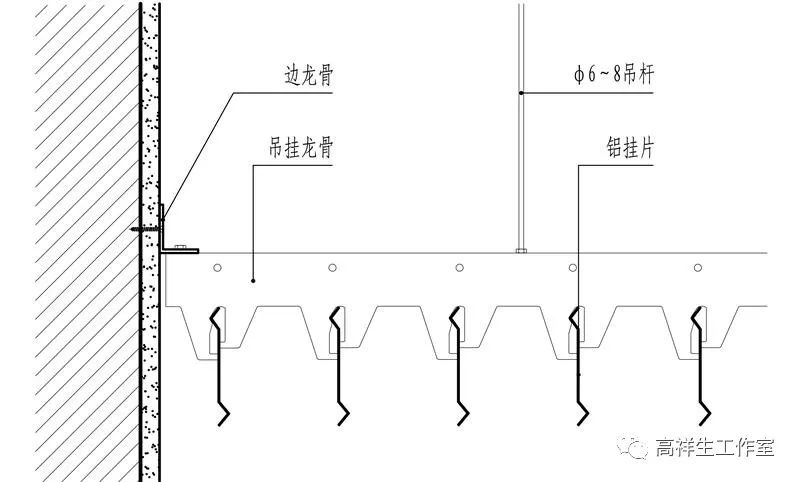

铝挂片吊顶构造剖面

铝挂片吊顶构造示意

铝挂片吊顶构造剖面

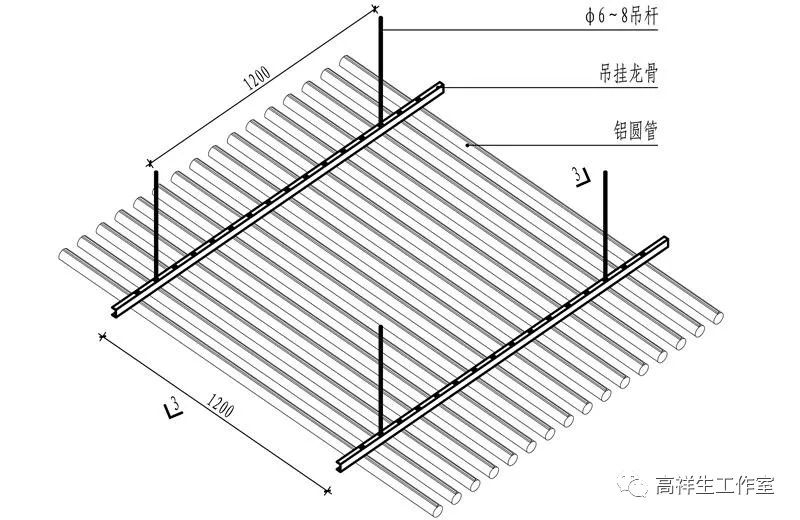

铝圆管吊顶构造示意

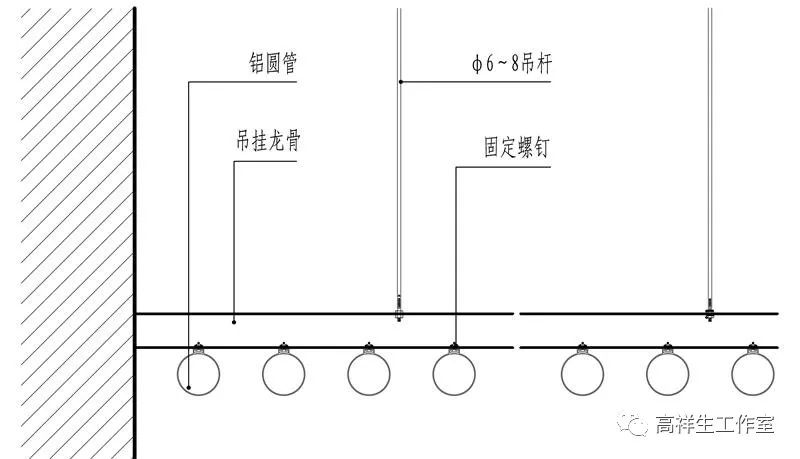

铝圆管吊顶构造剖面

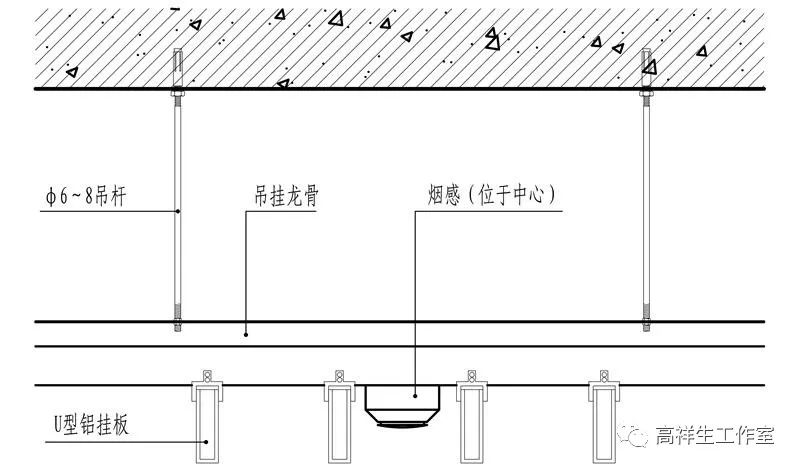

U型挂板与烟感连接

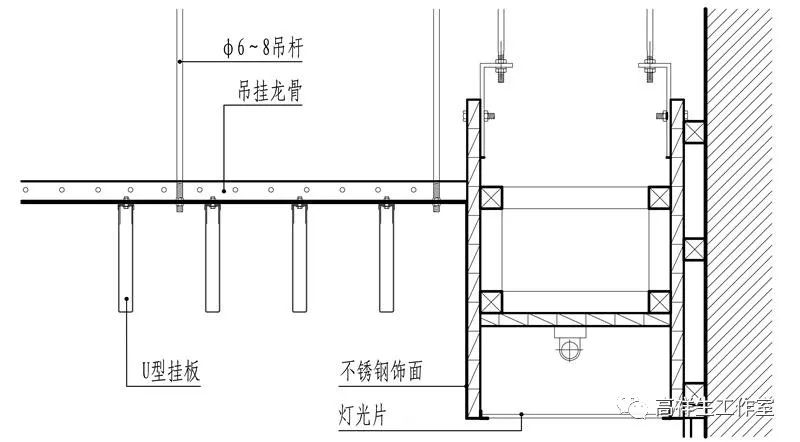

U型挂板与筒灯连接

U型挂板与灯箱连接

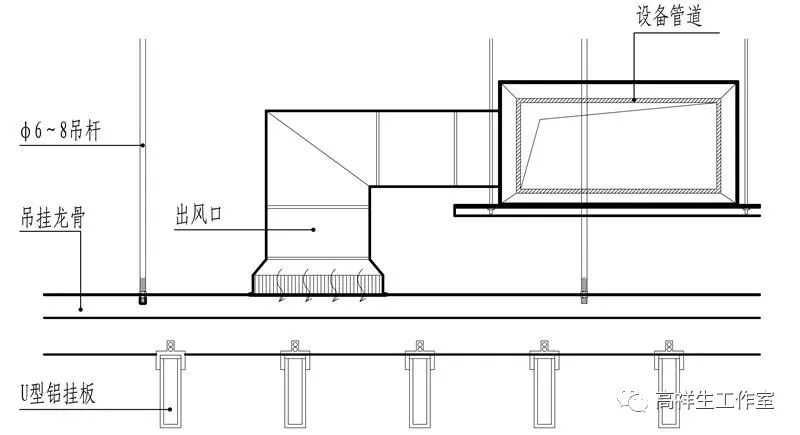

U型挂板与风口连接

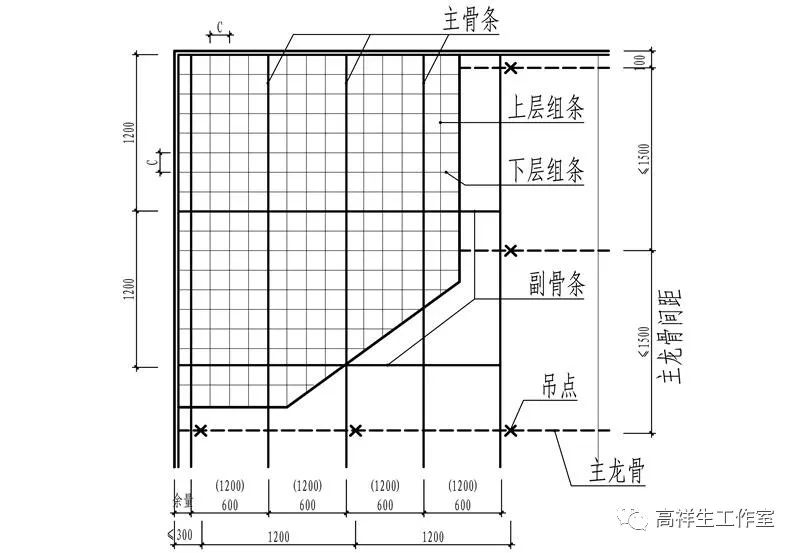

铝方格栅吊顶构造平面图

铝方格栅吊顶示意

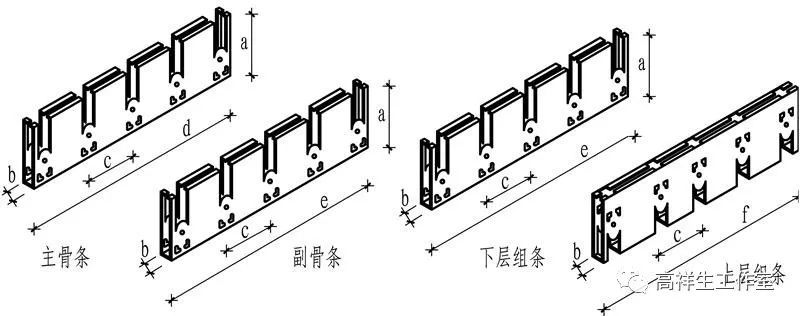

铝方格栅吊顶构件

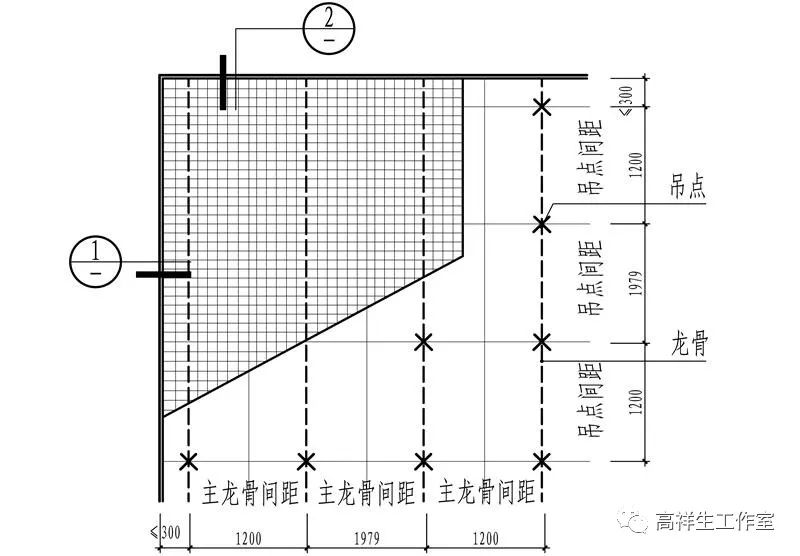

铝方格栅吊顶吊点间距

铝方格栅吊顶构造平面图（一）

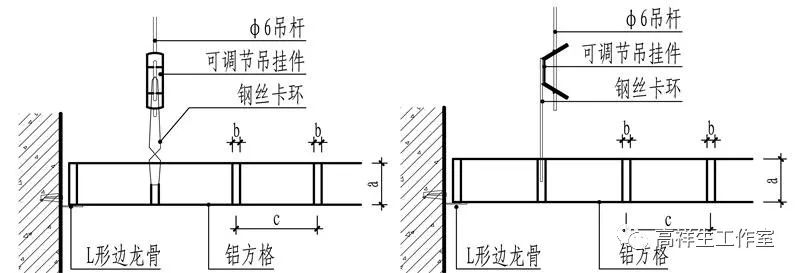

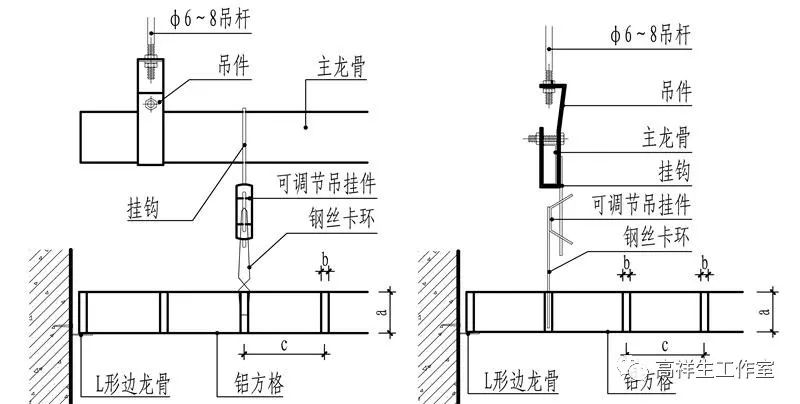

铝方格吊顶构造剖面

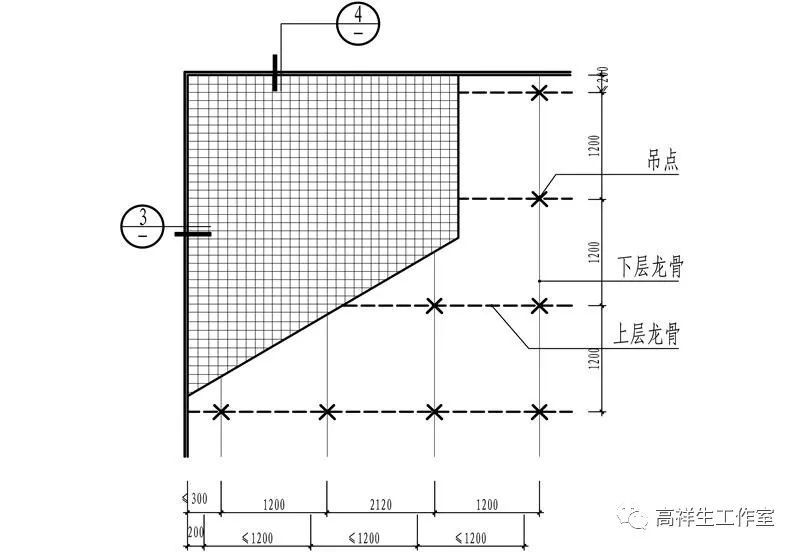

铝方格栅吊顶构造平面图（二）

铝方格吊顶构造剖面

金属花格栅构造平面图

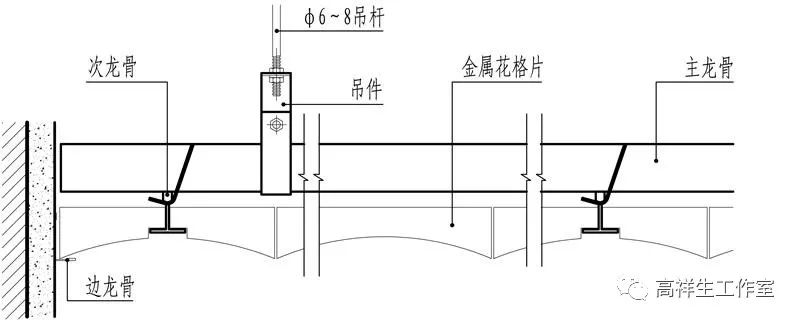

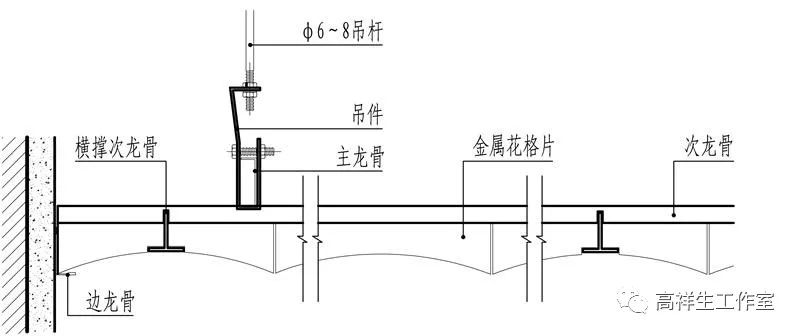

金属花格栅构造剖面

金属花格栅构造剖面注：

1.花片用0.55厚镀锌铁皮或1厚铝板制作

 2.镀锌铁皮格片表面喷塑或油漆由设计人员定。
