不同材质墙面相接再也不是难题!

关于墙面设计的施工图画图,套图看起来是比较简单,但要了解相关的工艺流程及施工做法,还是需要对施工现场有一定的经验基础的。


以下我将通过施工图与SU模型相结合的方式来对墙面设计施工图画法进行梳理,以便大家更直观的了解墙面造型设计的施工做法及施工图的画法。


施工图与现场的结合度比较高,很适合初学者学习参考。

一、石材与墙砖相接

一)用料及分层做法:


a.施工工序

准备工作--现场放线--材料加工--基层处理--水泥砂浆结合层--石材专用AB胶--铺贴石材、墙砖--灌封、擦缝--完成面处理

b.用料分析

1.选用米白色大理石20mm

2.选用12mm玻化砖

3.石材铺贴普通硅酸盐水泥配细沙或粗砂或用石材专用AB胶铺贴

4.墙砖用普通硅酸盐水泥或胶泥铺贴

5.石材需做六面防护

c.完成面处理

1.用专用填缝剂灌缝、擦缝、保洁

2.用专用保护膜做成品保护

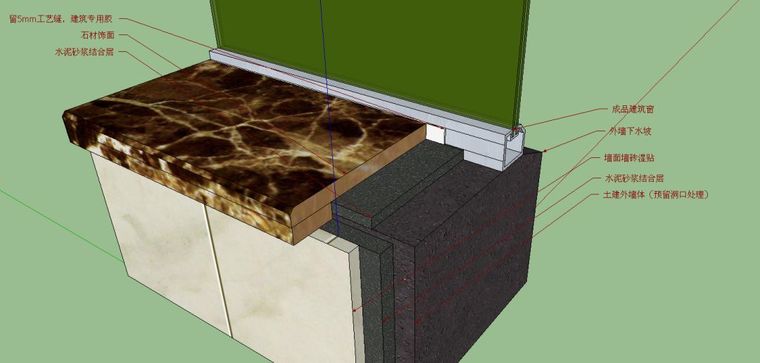

SU模型展示


扮家家室内设计网

不同材质墙面相接再也不是难题!

SU模型展示


施工装修

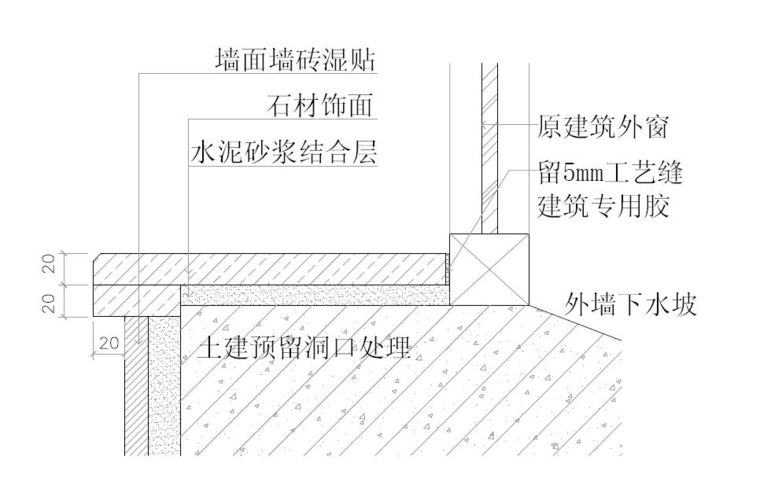

施工图画法


墙面设计

二)适用部位:


1.石材窗台板与墙面砖

2.石材背景与墙面砖

3.石材线条与墙面砖

4.石材台面与墙面砖

5.石材踢脚与墙面砖

三)注意事项:

1.分清贴法工艺

2.对不同材质加以区分

3.石材线条与线条间的拼接关系

4.收口完整


二、石材与木饰面(平接)


一)用料及分层做法:


a.施工工序

准备工作--现场放线--材料加工--基层处理--轻钢龙骨隔墙制作--木饰面基础固定--石材专用AB胶--铺贴石材--成品木饰面安装--完成面处理

b.用料分析

1.选用指定加工石材20mm倒角20*5mm

2.定制成品木饰面基础材料多层板

3.用石材专AB胶铺贴

4.木饰面基础需做三防处理

5.石材需做六面防护

c.完成面处理

1.保证石材与木饰面拼接缝完整

石材做抛光处理

2.用保护膜做成品保护

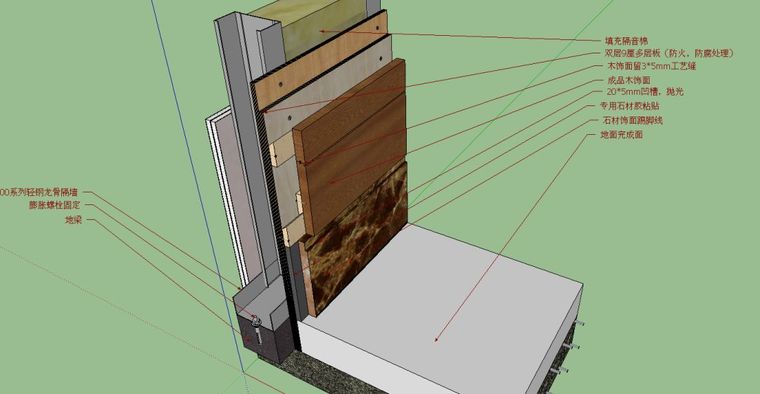

SU模型展示


墙面材质相接工艺做法

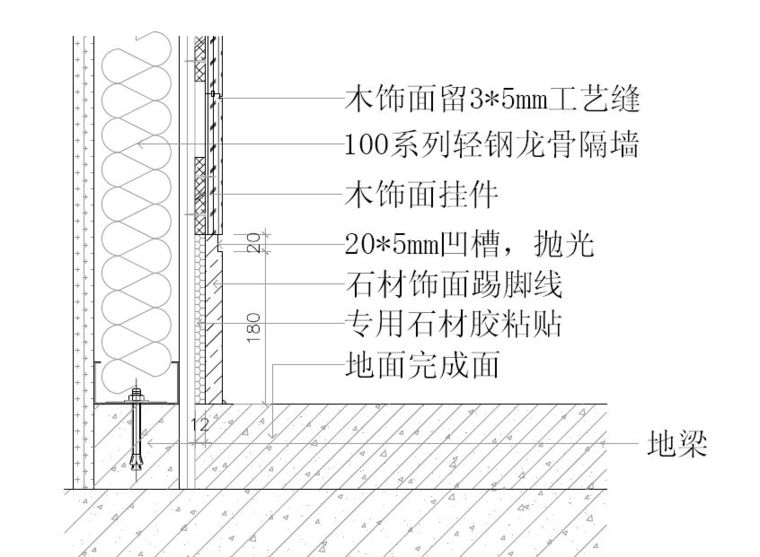

施工图画法


精装修施工


SU模型展示


扮家家室内设计网


施工图画法


不同材质墙面相接再也不是难题!

二)适用部位:


1.石材背景与木饰面背景

2.石材线条与墙面木饰面

3.石材台面与墙面木饰面

三)注意事项:

1.木饰面留V型缝或留凹槽,大于5mm贴木皮,小于5mm作色。

2.木饰面安装从上到下,最后一块板活动。

3.先安装石材,后安装木饰面。

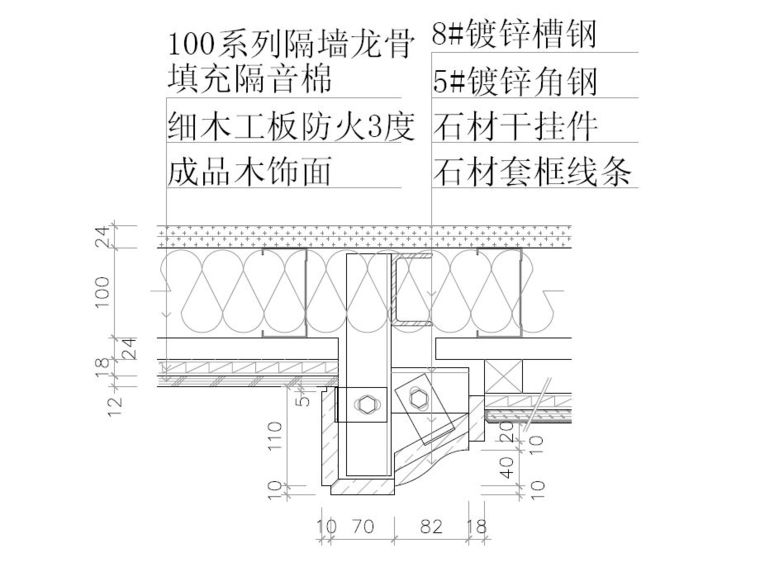

三、石材与木饰面(阴角对接)

一)用料及分层做法:


a.施工工序

准备工作--现场放线--材料加工--基层处理--轻钢龙骨隔墙制作--石材干挂结构框架固定--木饰面基础固定--石材专用AB胶--干挂石材--成品木饰面安装--完成面处理

b.用料分析

1.轻钢龙骨隔墙材料

2.选用指定加工石材20mm倒角10*10mm

3.定制成品木饰面基础材料木工板

4.用石材专用AB胶干挂

5.木饰面基础需做三防处理

6.石材需做六面防护

c.完成面处理

1.用专用保护膜做成品保护

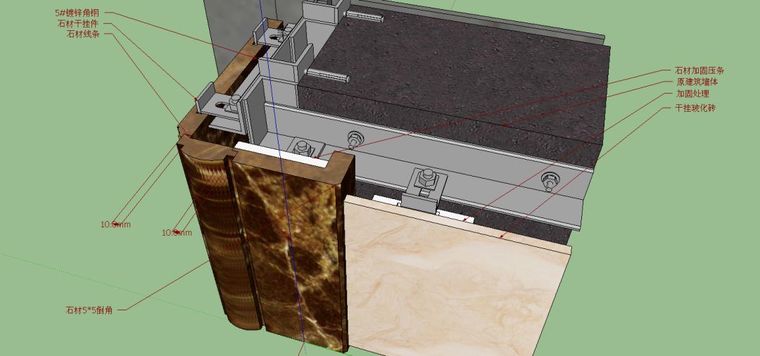

SU模型展示


施工装修

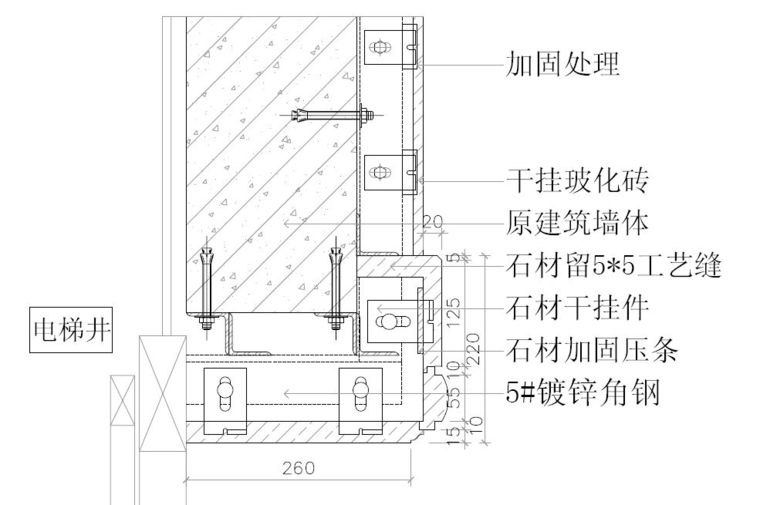

施工图画法


墙面设计

适用部位:


1.石材背景与木饰面背景

2.石材线条与墙面木饰面

3.石材台面与墙面木饰面

4.石材造型转角与墙面造型转角


注意事项:

1.石材分清贴法工艺

2.石材与木饰面的拼接方式

3.石材线条转角加固

4.穿心龙骨与槽钢铆接

5.按石材分割挑出角铁

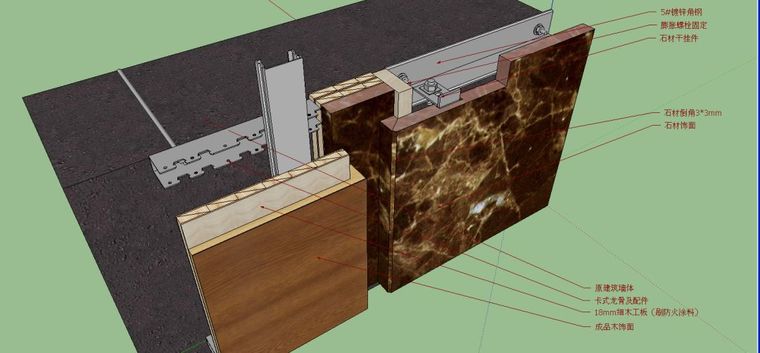

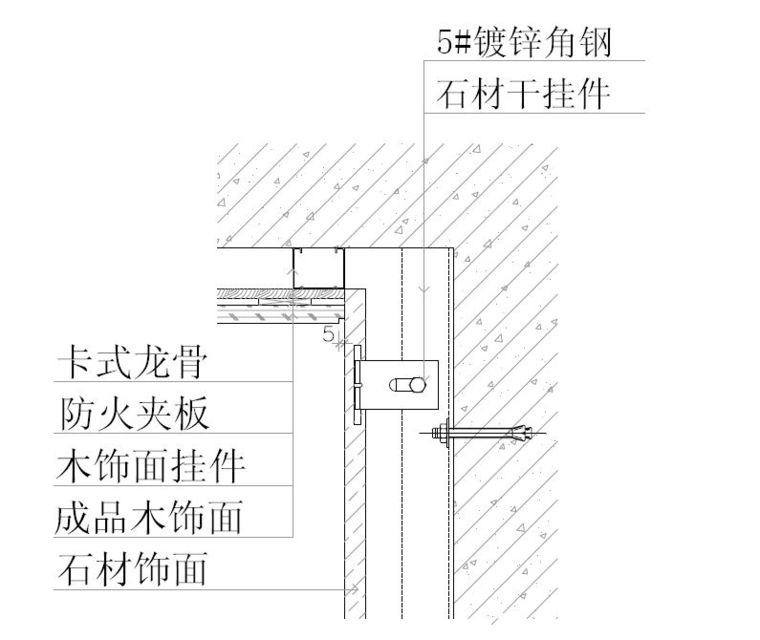

二)用料及分层做法:


a.施工工序

准备工作--现场放线--材料加工--基层处理--木饰面基础固定--石材干挂结构框架固定--干挂石材--成品木饰面安装--完成面处理

b.用料分析

1.选用指定加工石材20mm

2.定制成品木饰面基础材料防火板、龙骨、木饰面加工5*5mm工艺缝

3.用石材专用AB胶干挂

4.石材需做六面防护

c.完成面处理

1.保证石材与木饰面拼接缝完整

石材做抛光处理

2.用专用保护膜做成品保护

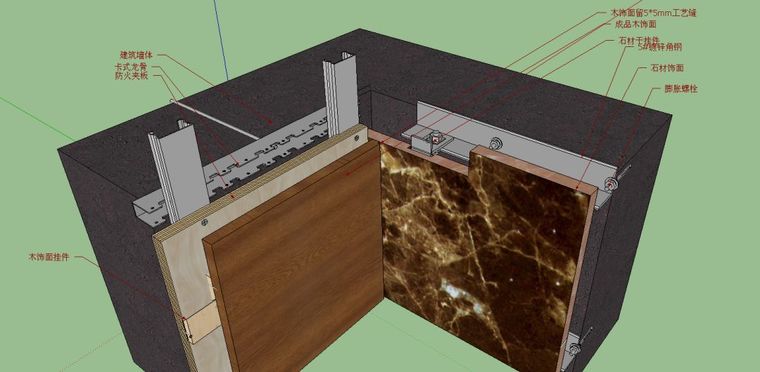

SU模型展示


墙面材质相接工艺做法

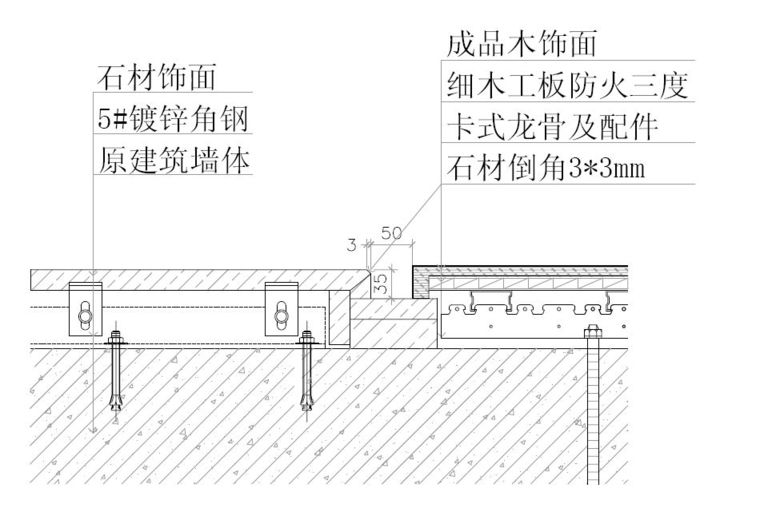

施工图画法


精装修施工

适用部位:


1.石材背景与木饰面背景

2.石材线条与墙面木饰面

3.石材台面与墙面木饰面

4.石材造型转角与墙面造型转角


注意事项:

1.石材分清贴法工艺

2.石材与木饰面的拼接木饰面预留5*5mm工艺封

3.石材线条转角加固

4.安装木饰面挂条间隙与木饰面密贴
