多个UVW贴图的指定和使用方法

大家有没有遇到这个情况.....

3DMAX里有很多时候回出现一个材质里需要指定多个UVW贴图坐标，那么问题来了，如何给同一个物体指定多个UVW贴图？

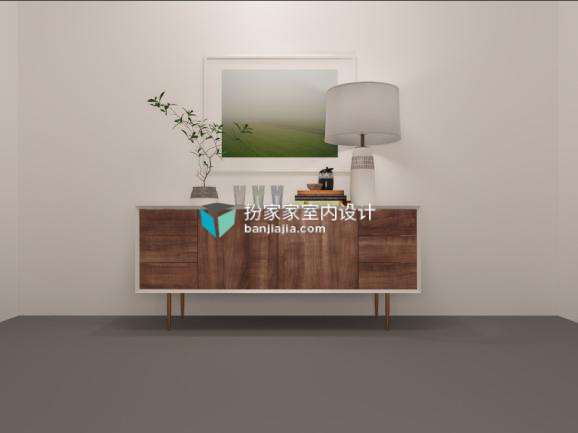

下面给大家介绍一种方法。见图（上图），我需要给场景里的地面一个平铺程序贴图，使用（下图）的木纹，模拟一个木地板的材质。使用平铺就是想模拟地板拼缝的效果，这个时候我们为了调节木地板板块的大小，需要用到一次UVW贴图，然而木头本身的纹理大小我们还需要在用一次UVW贴图。也就是说这个模型上面要产生两次UVW贴图。

那就紧跟我的步伐开始实操试试看~~~

①

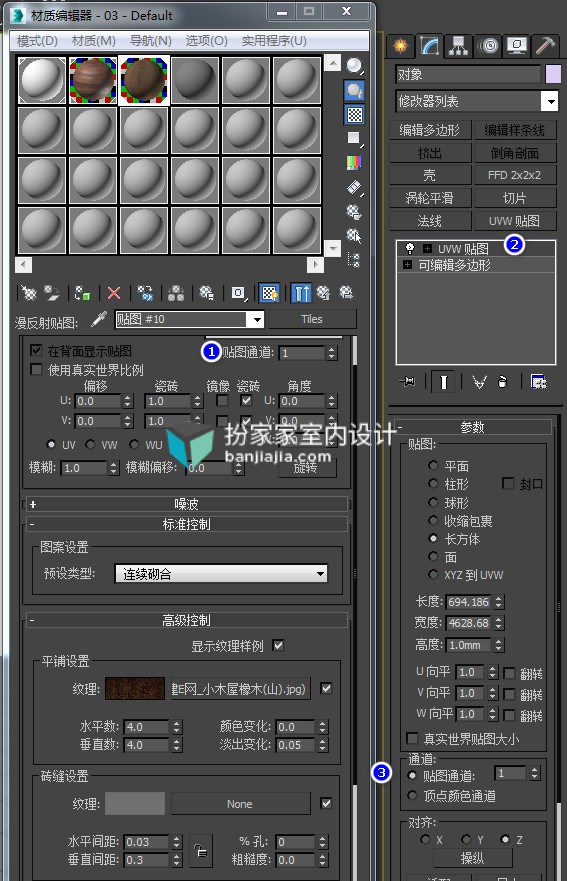

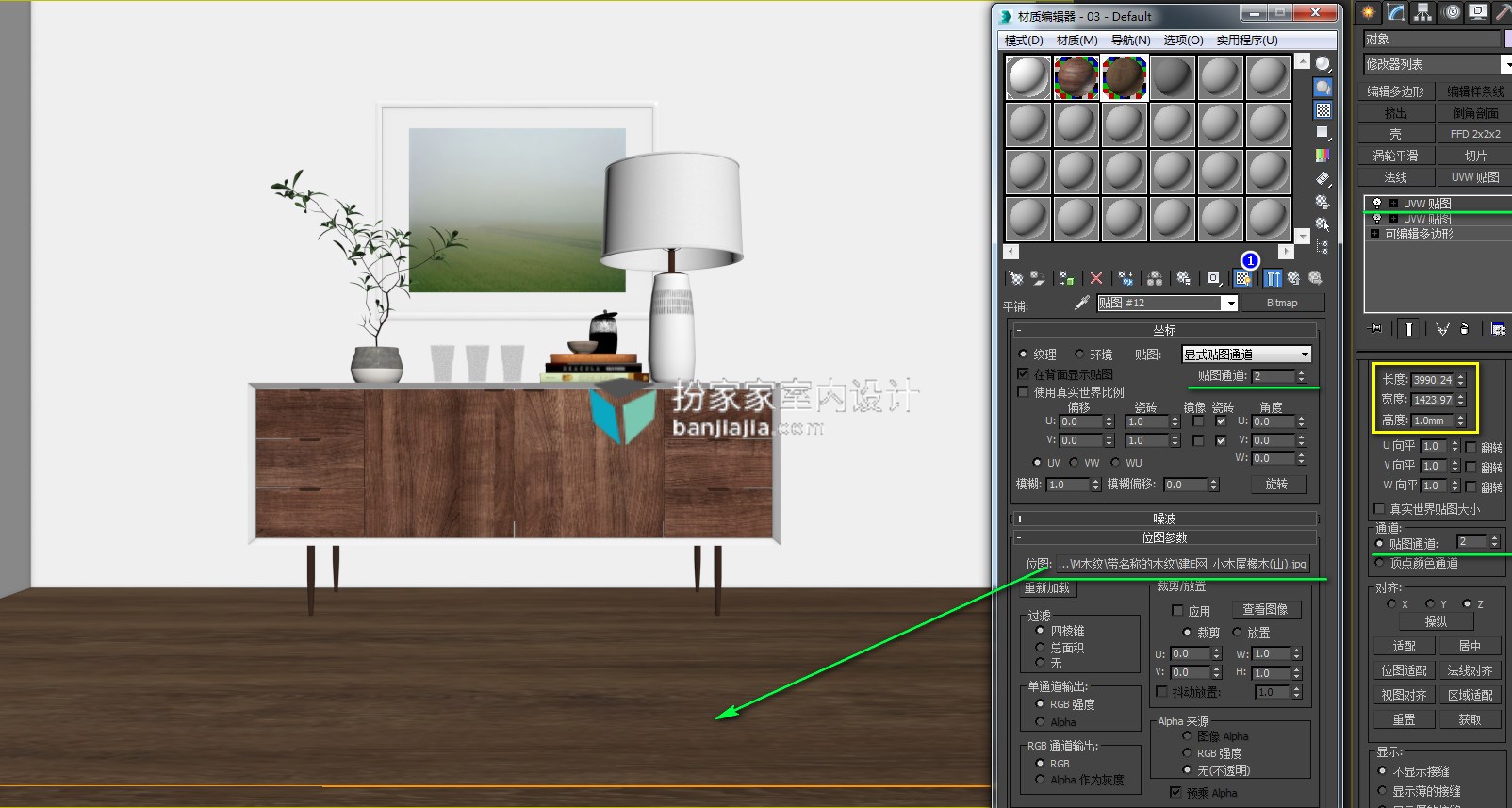

图一中①当我们用平铺命令调节好参数后，会看到在漫反射贴图栏里有个贴图通道，后面的数值是1，这是是指在漫反射贴图里的UVW贴图坐标通道是1。②给这个模型赋予一个UVW贴图，可以在右边的参数栏里也有个贴图通道，后面的数值也是1，它和漫反射贴图里的贴图通道刚好对应上，数值都是1，那么本次的UVW贴图就成功的匹配上了，可以看看匹配后的效果，图二。

 图一：

图二：

②

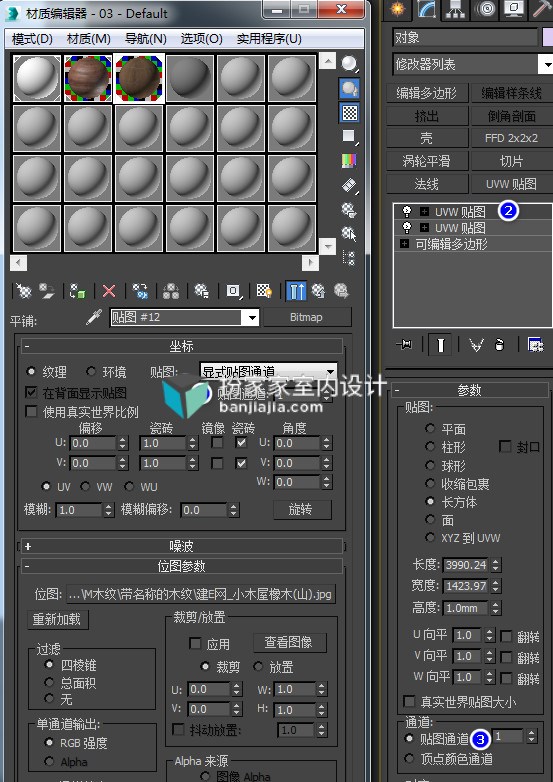

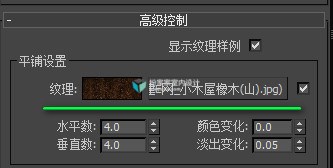

我们这个时候就该调整着张贴图本身纹理的大小了，我们打开高级控制里的平铺设置，打开正张贴图，我们在这里也找到一个①贴图通道。后面的数值是1。②我们这个时候在给它一个UVW贴图。③在这个UVW贴图里我们找到下面对应的贴图通道，后面的数值也是1。

③

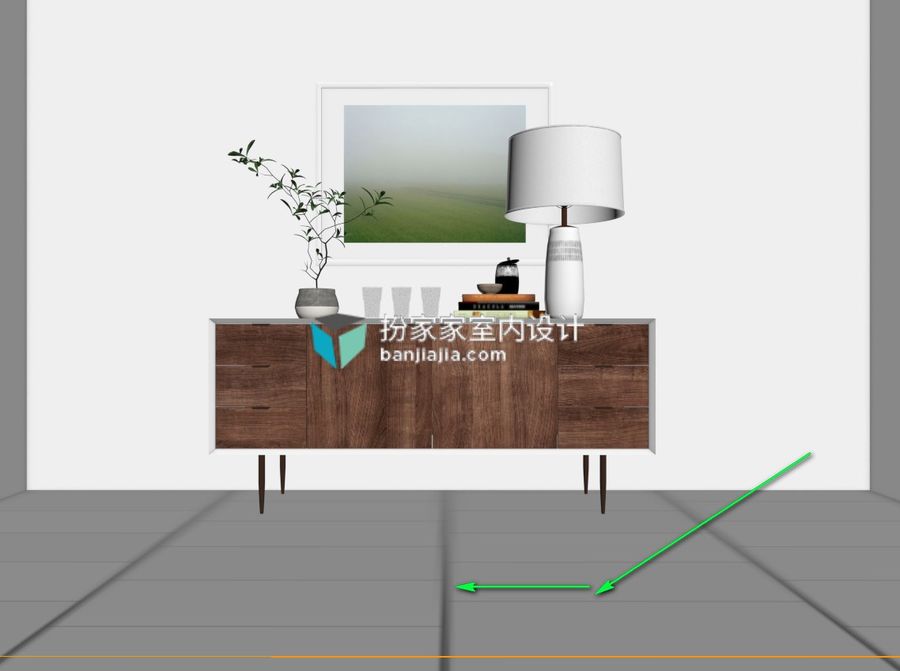

这是观察下模型里的贴图是否还正确。如下图，发现这个时候我们一开始给的那个UVW贴图发生了改变，不是我们想要的效果。这是因为我们后来的这个UVW贴图跟前面的那个UVW贴图重复了，通过贴图通道后面的数值我们可以知道，前后我们两个贴图通道的数值都是给的1，所以会出现错误。

④

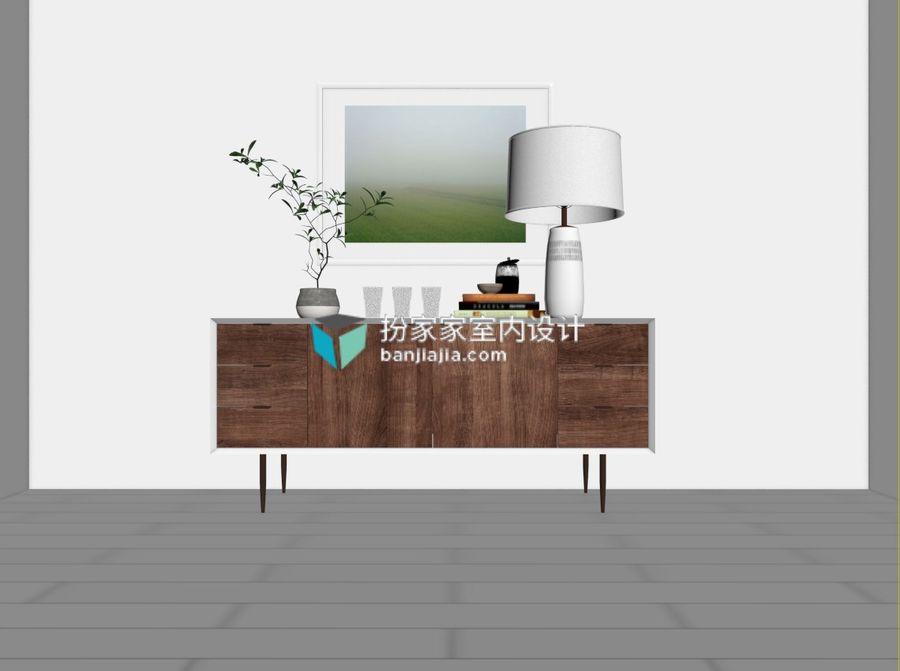

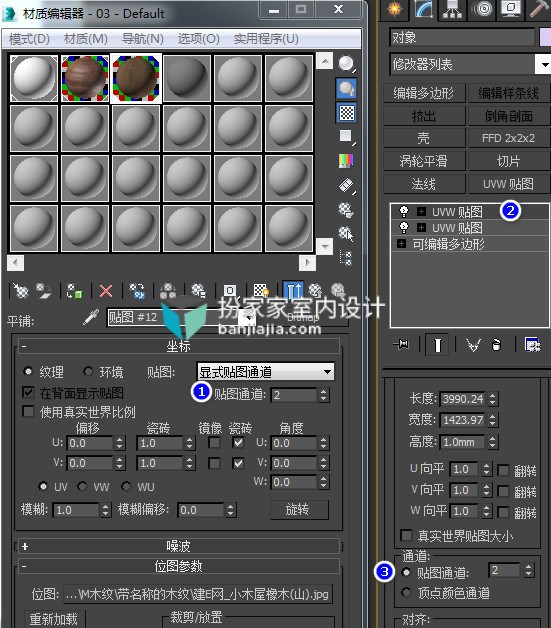

那么我们现在把数值调整一下，如下图，把后面的那个贴图通道的数值都改为2看看效果。发现第一次赋予的UVW贴图正确了。

⑤

那么这个时候我们调节第二次赋予的UVW贴图数值，看看木纹本身的纹理是否也是正确的，如下图，发现木纹纹理也正确了。

⑥

下面我们看看最终的效果。如下图。

注：由于会多次的用到UVW贴图和贴图通道，所以请大家一定明白每个UVW贴图的意义，这样才不会出现差错。如果材质有需要，还可以无限制的用此方法添加UVW贴图。

出品：扮家家特训营

渲染技术组制作编写
