【渲染图文】平铺程序贴图的应用

平铺程序贴图的应用

在我们平时做效果图时经常遇到这样的情况，如上图。地面上我们想用下图的木纹，但是苦于没有地板的拼缝。今天给大家介绍一下平铺程序贴图来解决这一问题。

①

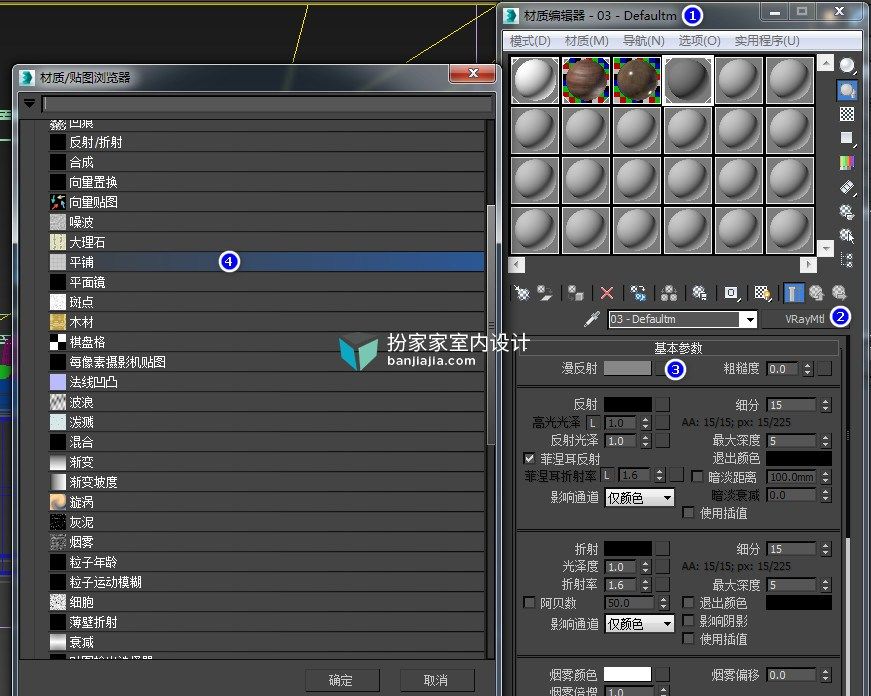

首先，按快捷键M，打开材质编辑器。然后，给一个空白材质（VR）赋予地面。最后，在漫反射里给一个平铺程序贴图。

②

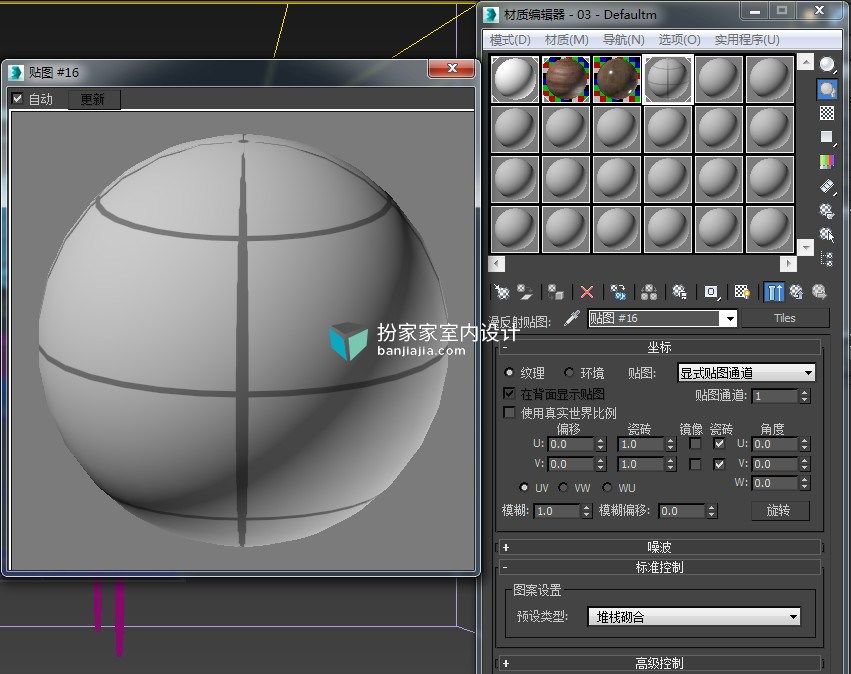

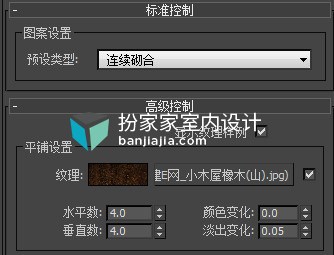

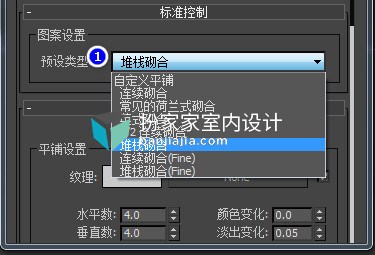

在这步骤，我们在标准控制里选择我们需要的拼缝模式，这里选择的是连续砌合模式。然后，在贴图通道里给上通道编码1。最后，显示贴图，给一个UVW 贴图，在UVW贴图里的贴图通道编码里也给上编码 1。在参数里调节到长方体，通过调节长度、宽度、高度观察贴图的纹理大小，达到我们想要的效果（按场景实际情况调节）。

③

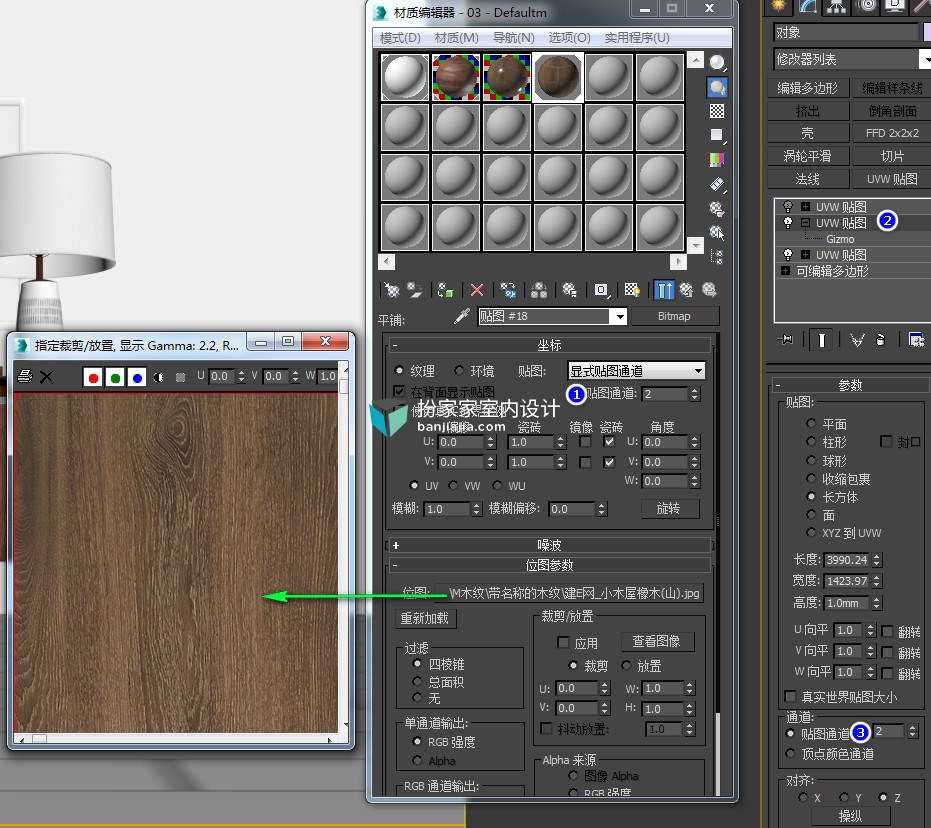

在高级控制里的平铺设置，添加一张想要的木纹贴图（上图），打开位图参数。

首先，在贴图通道里给上通道编码2。然后，显示贴图，给一个UVW 贴图，在UVW贴图里的贴图通道编码里也给上编码 1。在参数里调节到长方体，通过调节长度、宽度、高度观察贴图的纹理大小，达到我们想要的效果（按场景实际情况调节）。

④

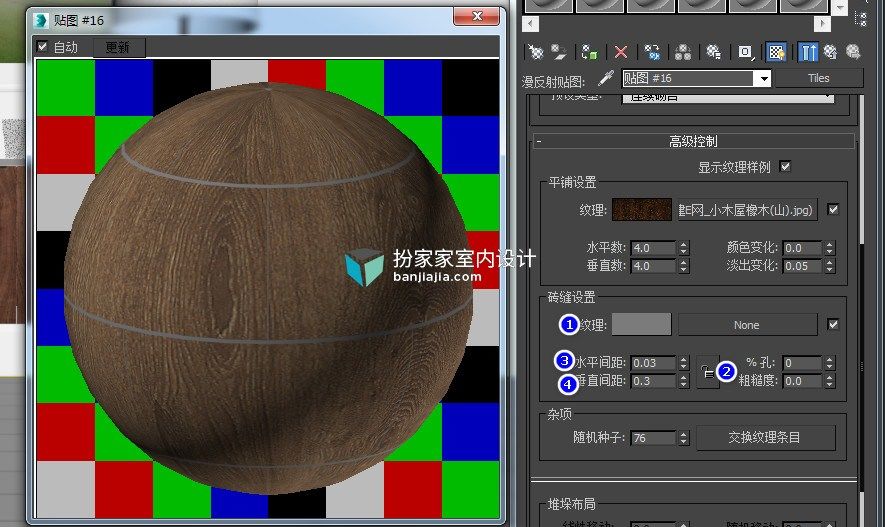

见图里序号1，是在高级控制里的砖缝设置里我们添加一个我们想要的要是（砖缝的颜色）。然后呢，打开水平间距和垂直间距后面的锁头，见序号2。再者，分别调节水平间距和垂直间距数值，见序号3与4。（这里大家需要清晰的是：水平间距是指贴图横向方向的砖缝的粗细，垂直间距是指贴图竖向方向的砖缝的粗细。这里需要我们反复的渲染测试才能得到我们理想的砖缝大小）

⑤

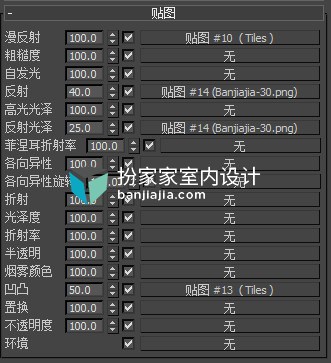

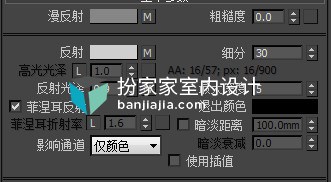

到此我们平铺的设置就完成，通过调节反射、反射光着度、凹凸等来表达地板的材质。

⑥

下面我们看看最终的效果。

大家要注意的是：平铺程序贴图可以做到简单地面效果，无论是地板还是地砖，但是复杂点的地面拼花它是无法做出来的，它只是一种表象，如果想表达的更加逼真，还是建议通过模型建模的方式来表达。

出品：扮家家特训营

渲染技术组制作编写
