在CAD中如何让两个图形对齐？

其实让两个图形对齐的方法不止一种，比如可以利用旋转的参照参数，也可以用对齐命令。

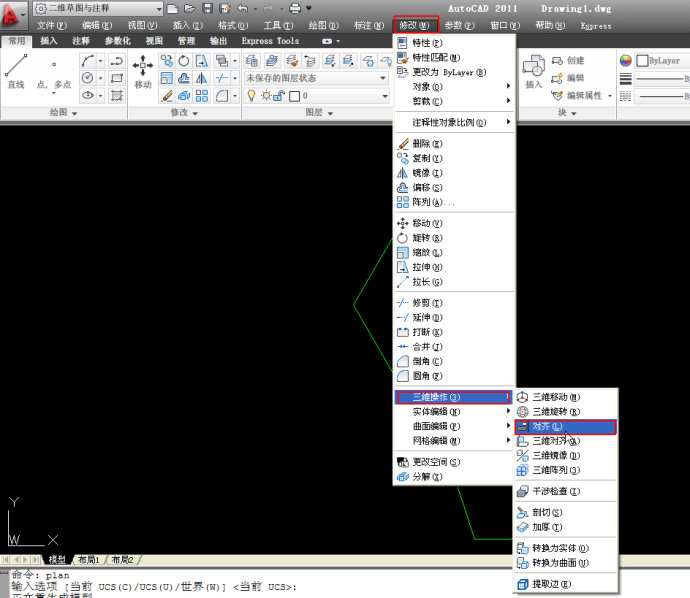

对齐命令更方便，只是这个命令在菜单里隐藏的比较深，在修改菜单的三维操作下，如下图所示。

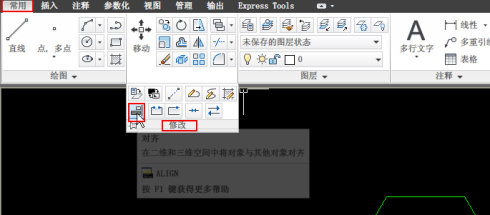

在RIBBON界面的工具面板中，也隐藏在修改命令的下拉面板中，如下图所示。

从菜单和界面位置来看，会认为这个是三维的命令，而且不常用，大多数人用AUTOCAD这样的软件就是画二维图，所以很多用了多年CAD的人也没太注意这个命令。

其实这个命令不仅可以在三维建模时使用，在二维绘图时也可以使用，而且不仅可以用他来对齐图形的方向，还可以缩放图形让图形尺寸匹配。

 对齐并缩放

对齐的命令是ALIGN，简写是AL。

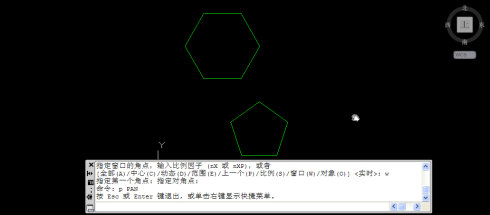

1、  用多边形（POL）命令分别绘制一个正六边形和一个正五边形作为练习图，如下图所示。

2、  输入AL，回车，软件提示选择对象，选择要移动的对象。

如五边形后回车，命令行会提示指定第一个源点，将光标及移动到五边形要对齐边的一个端点处，出现端点捕捉标记的时候单击，如下图所示。

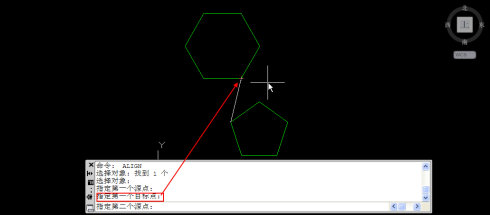

3、软件提示指定第一个目标点，将光标移动到六边形的某个角点，出现端点捕捉标记时单击，如下图所示。

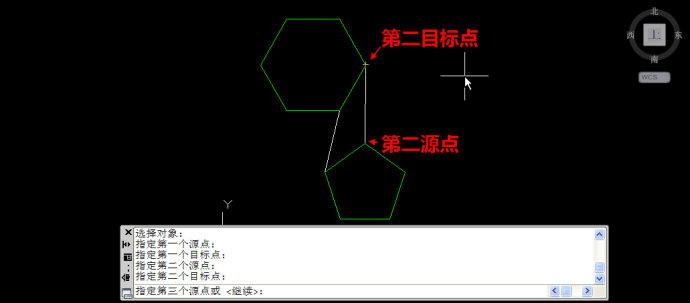

4、根据命令行提示继续指定第二个源点和目标点，如下图所示。

软件此时会提示指定第三源点或<<span style="font-family: 宋体;">继续>，也就是可以继续指定第三个源点和目标点，也可以直接回车进行下一步操作。

5、回车，命令行会提示是否缩放图形，输入Y，回车，五边形将移动、旋转、缩放到与六边形对齐，如下图所示。

在指定源点和目标点时顺序也很重要，假如我们将两个目标点选择的顺序倒过来，五边形也会跟六边形对齐，只是会跑到六边形里面。
