LayOut 不仅可以制作建筑类的图纸、方案汇报文本、结构分析图,还可以做展览设计、家具图纸、工装家装施工图等,整套施工图都可以。
使用 SketchUp + LayOut 施工图流程的优势
LayOut 的优势就是专注于设计,并且可以最大化地把我们的 SketchUp 模型转化成易于表达的施工指导图纸,直接减轻作品的落地痛苦过程,这种状态是设计师们最理想的工作流程。
LayOut 的优势还在于图纸与模型同步,修改图纸高效便捷。由于 LayOut 图纸是直接获取的 SketchUp 模型信息,所以当 SketchUp 模型有任何修改的地方,LayOut 图纸也会相应地与模型对应。这样就可以做到模型修改,平立剖一并修改,大大降低了我们改图的工作量和改图中出现的人为错误。
LayOut 施工图的优势还在于图纸是三维呈现的。这大大提高了图纸的易读性。三维图纸可以更好地传递图纸信息,通俗易懂。在增加直观性的同时又保证了精准度。
学习简单,快速上手。LayOut 和 SketchUp 一样足够简单容易学习,套用方法可以马上开始工作。
SketchUp结合layOut能把草图大师推上新的高度
模型做好以后,通过一些出图前的设置和规范,可以做到模型和图纸联动,减轻方案落地这个流程的痛苦。

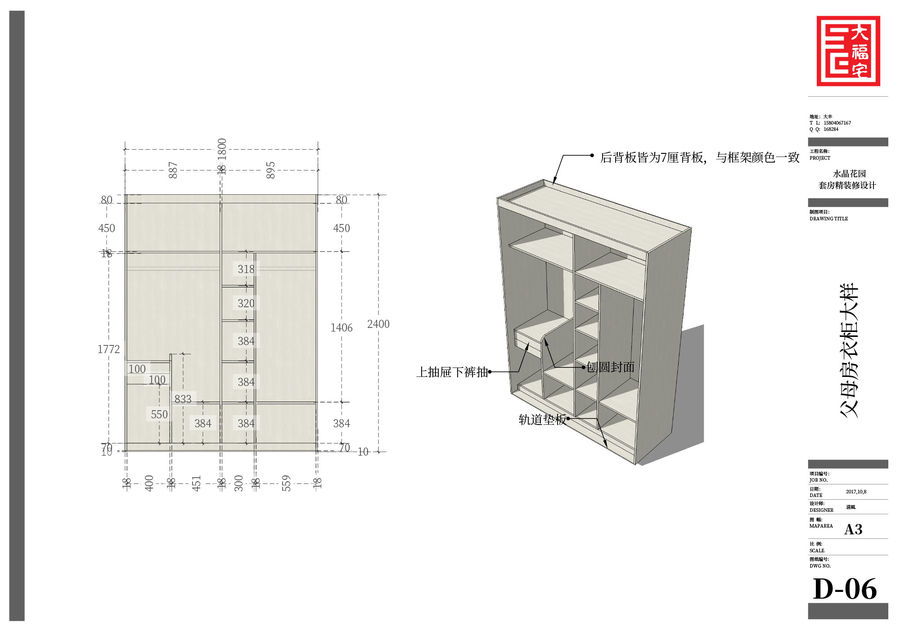

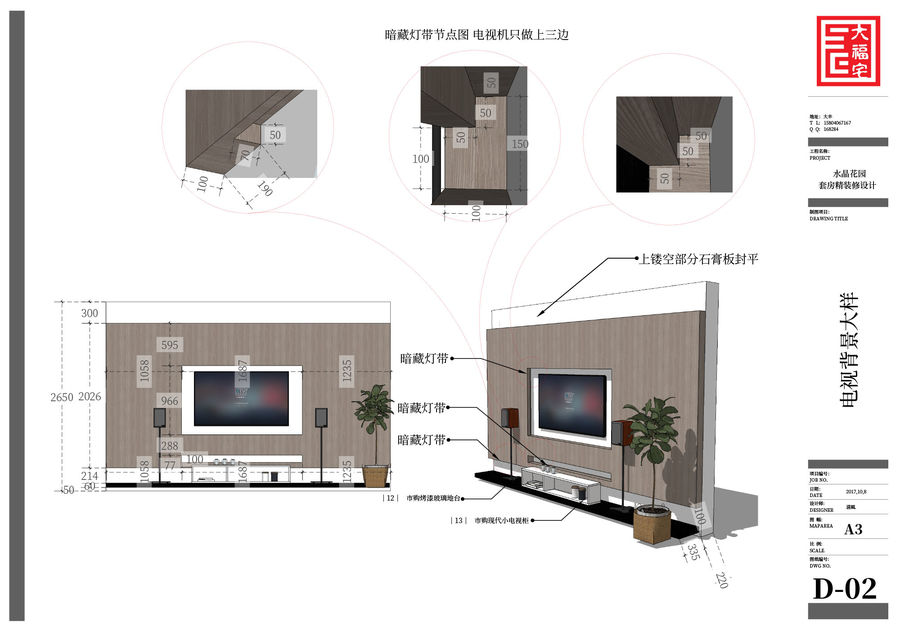

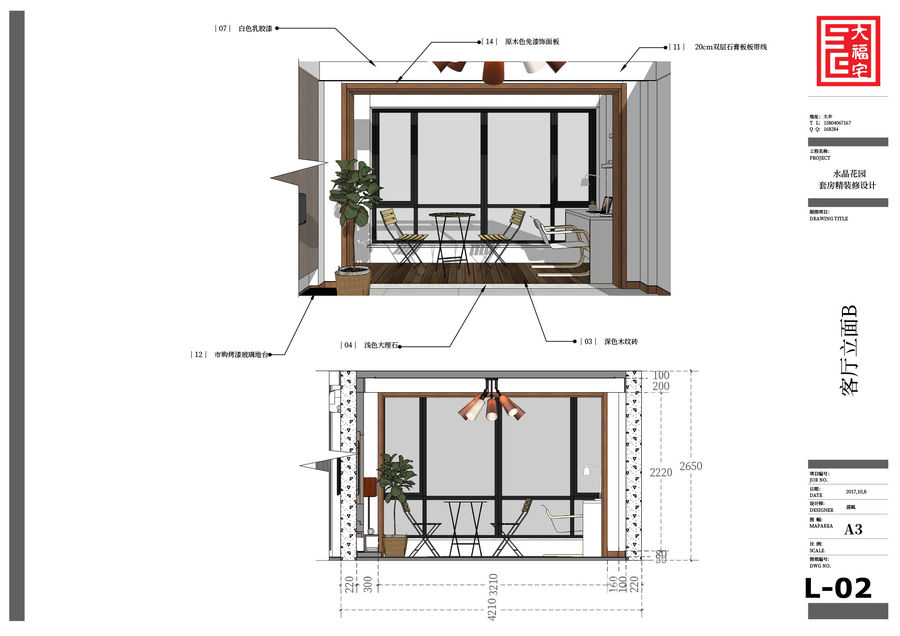

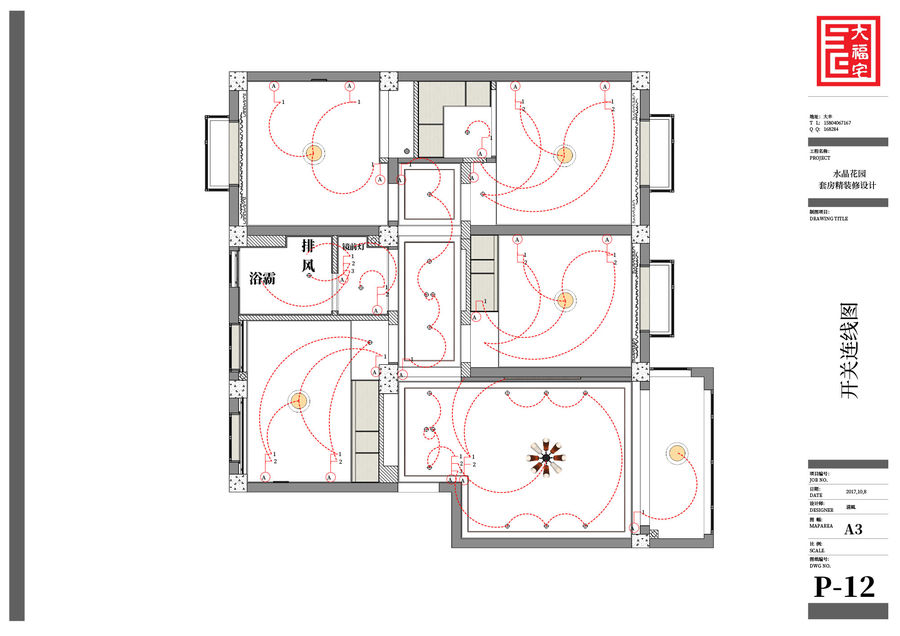

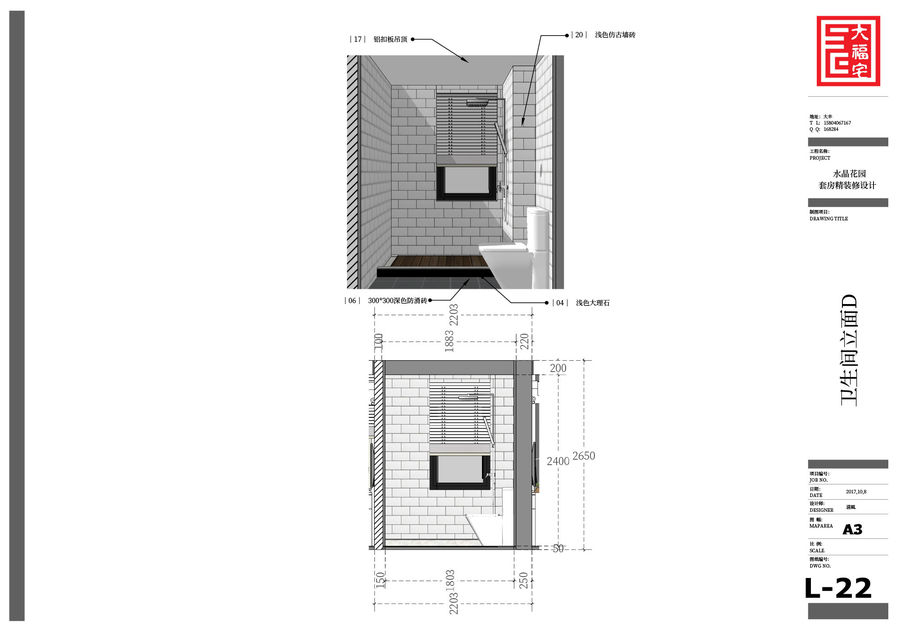

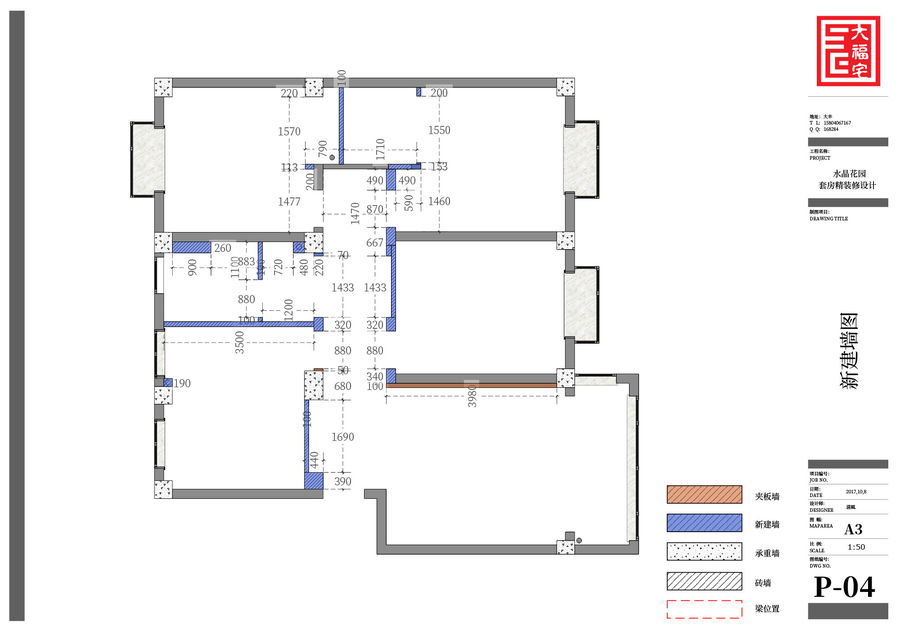

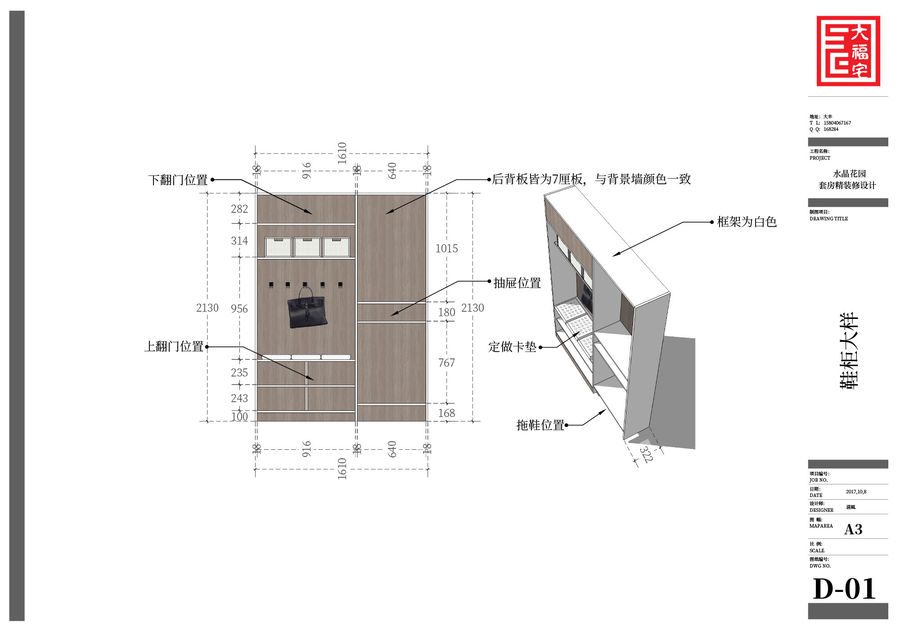

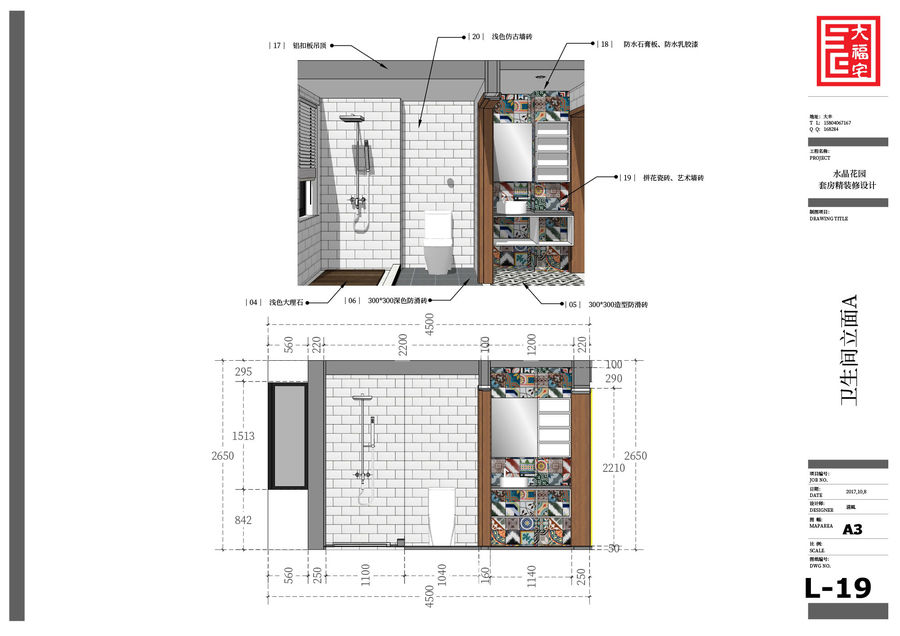

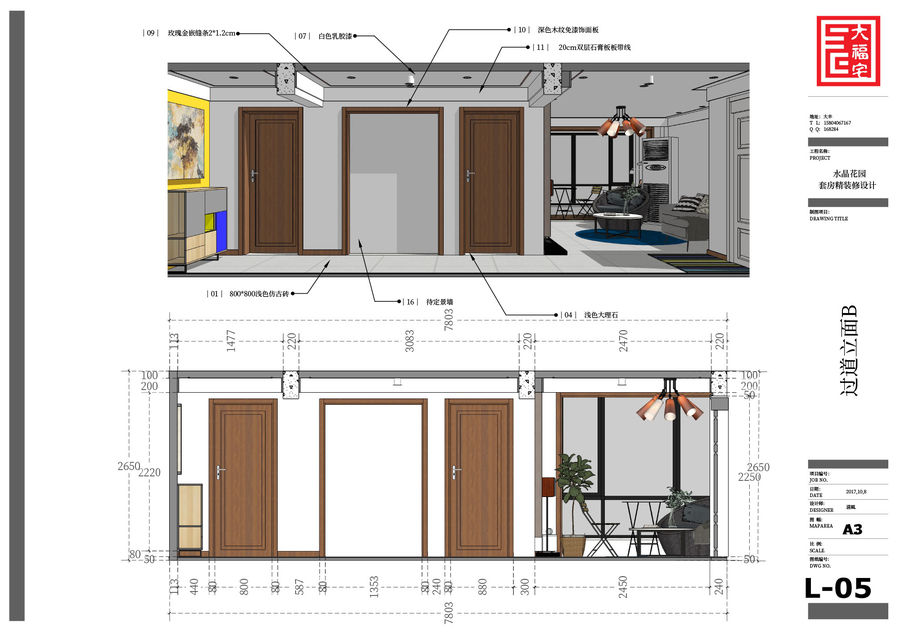

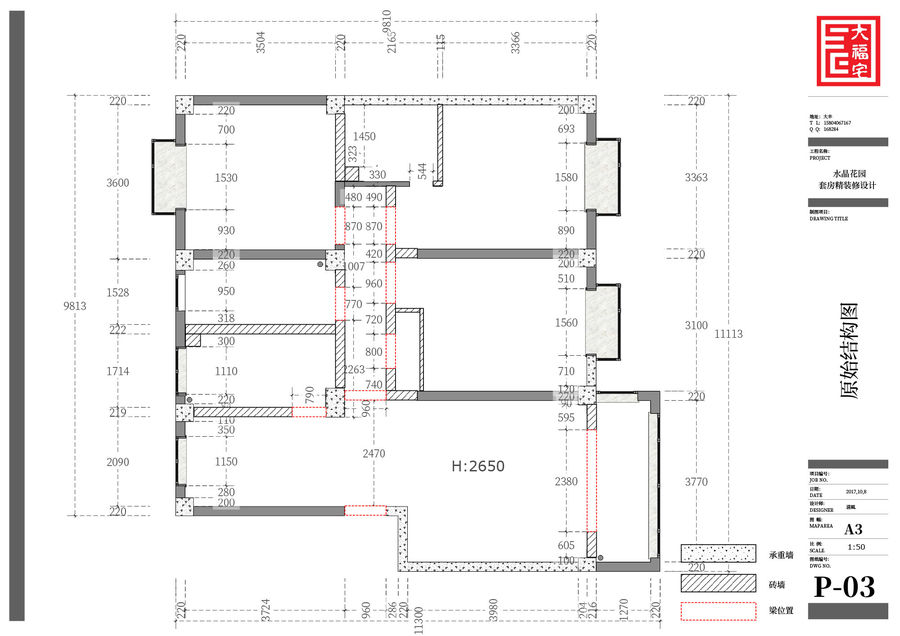

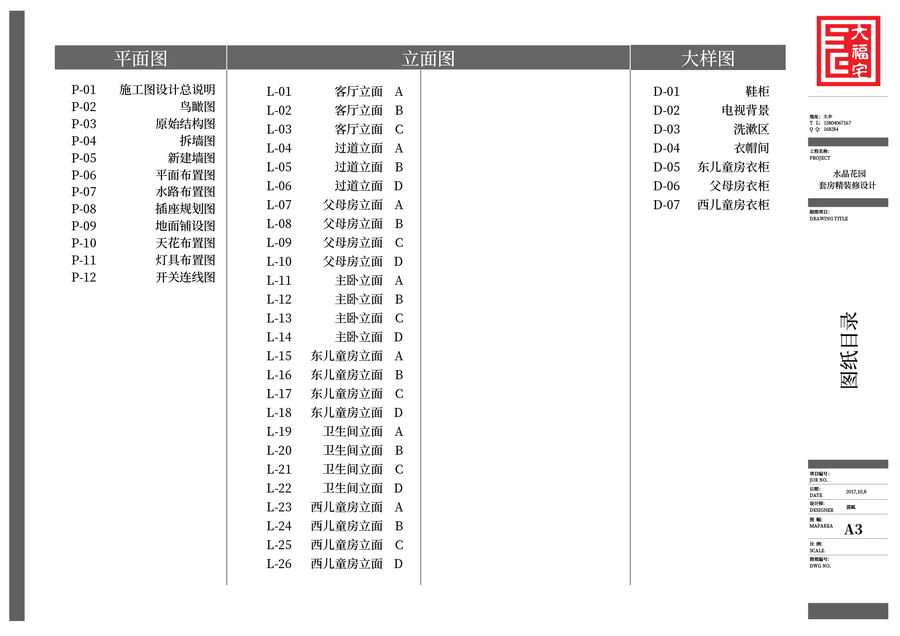

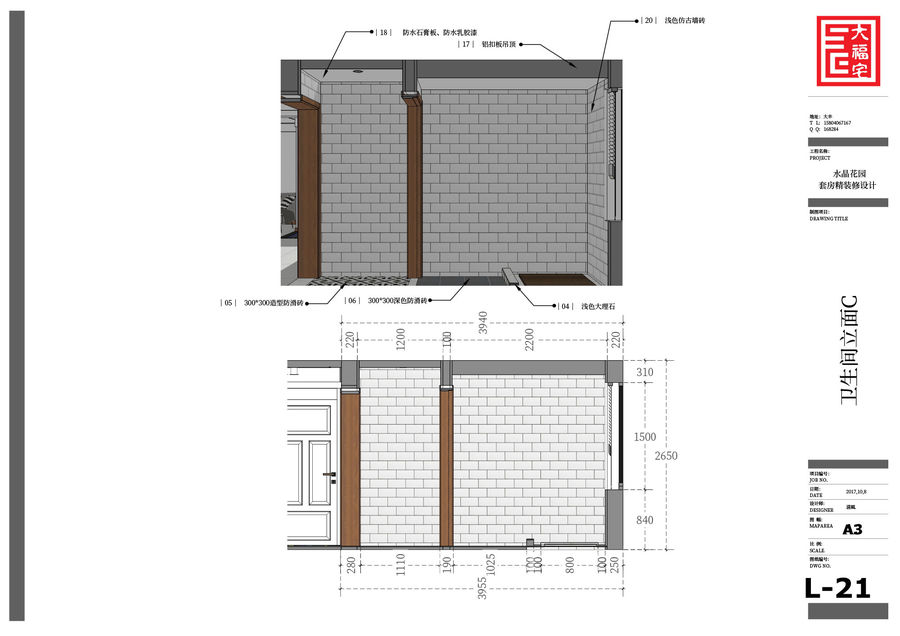

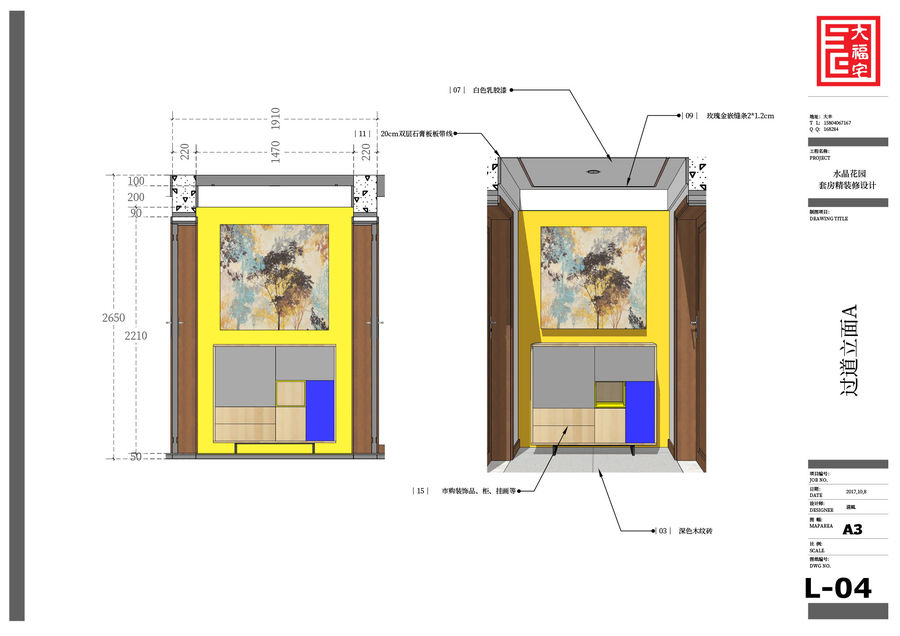

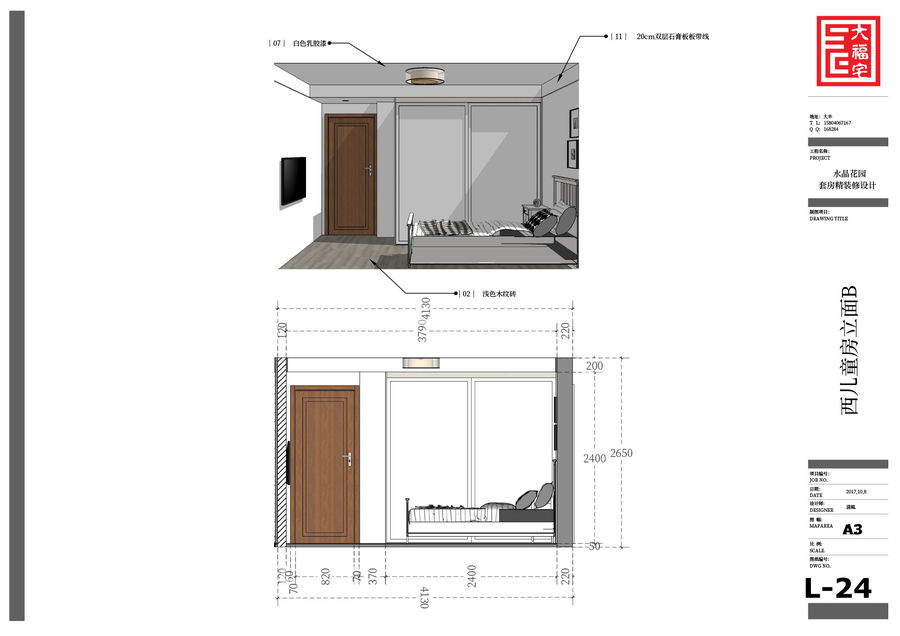

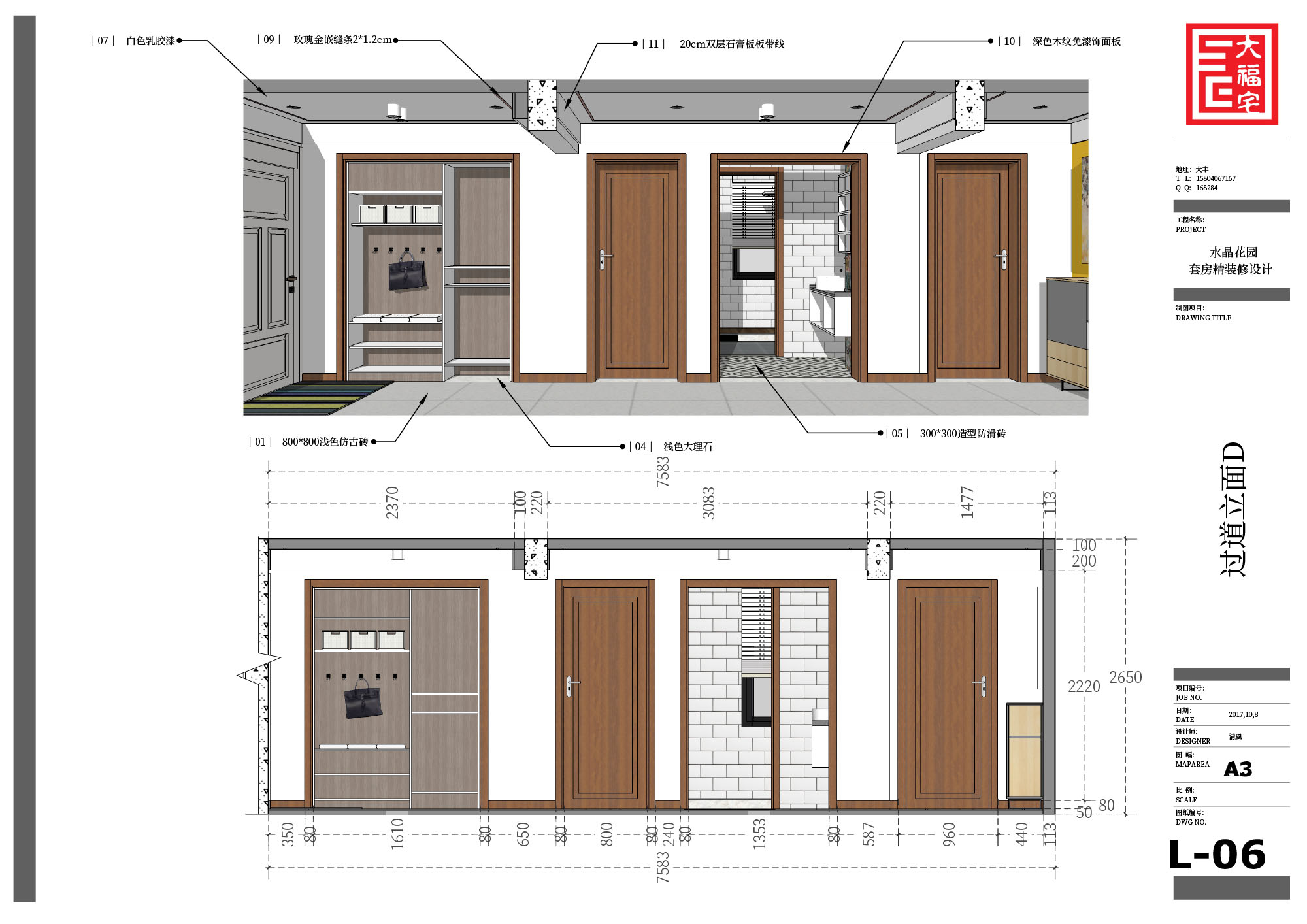

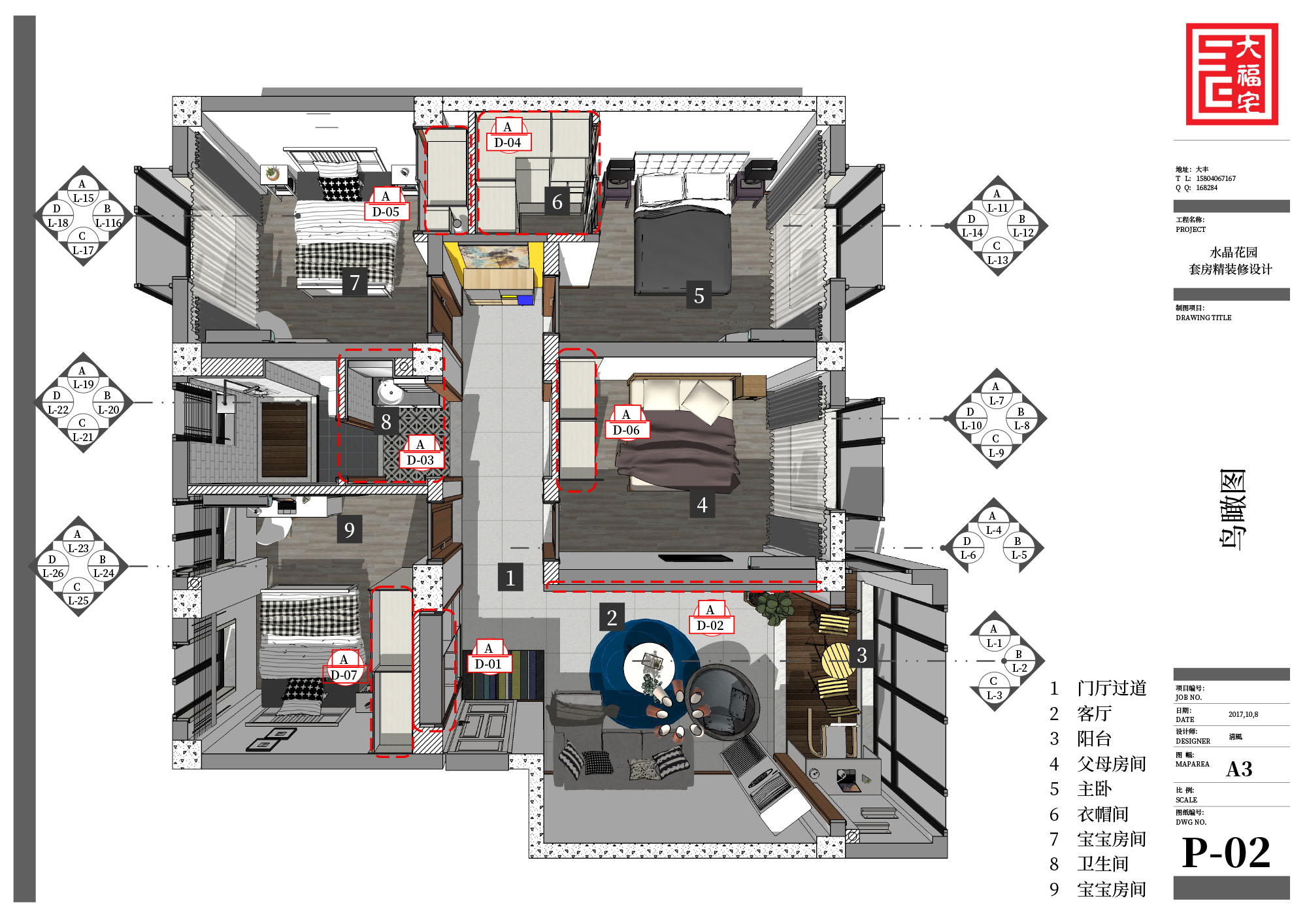

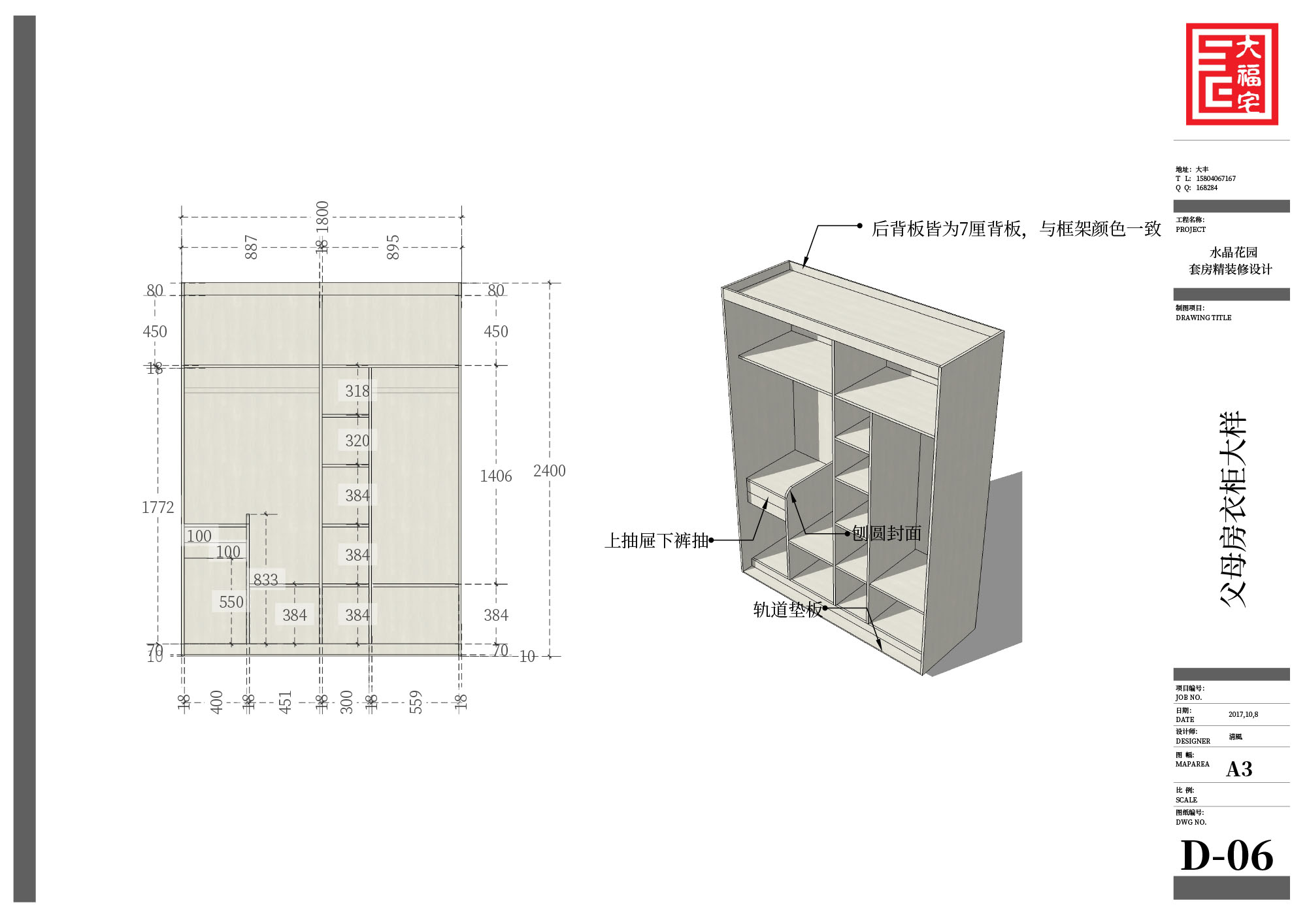

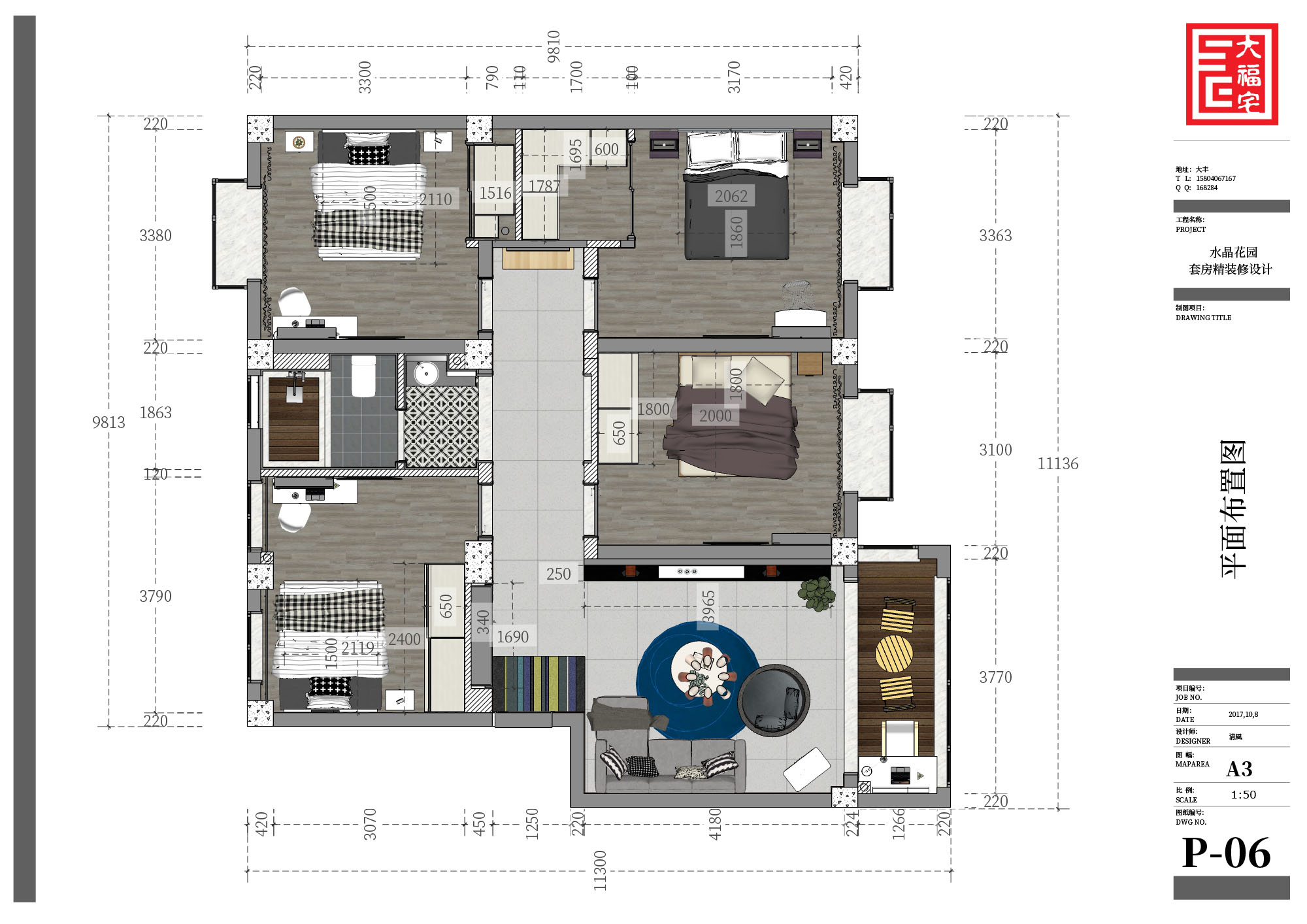

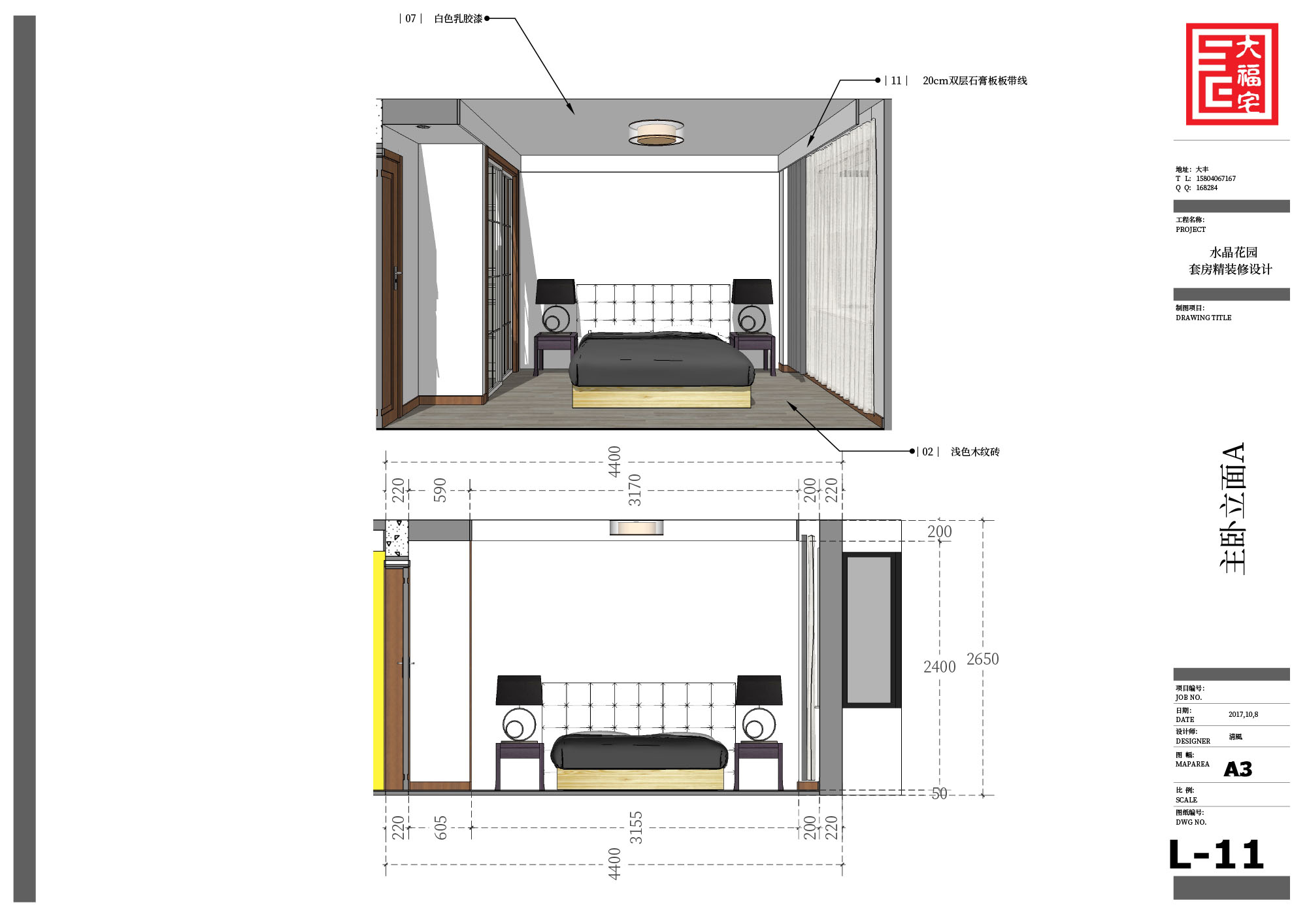

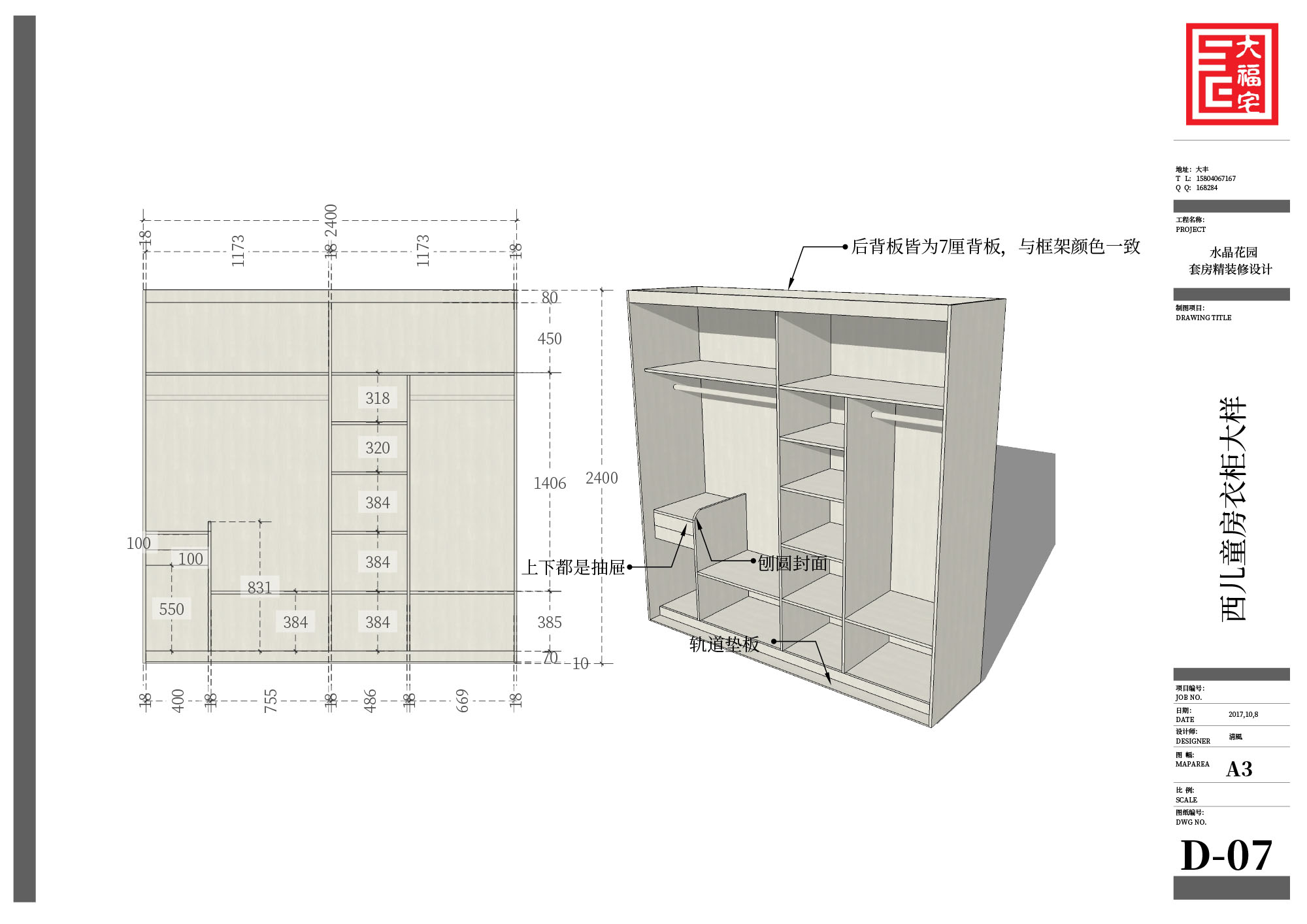

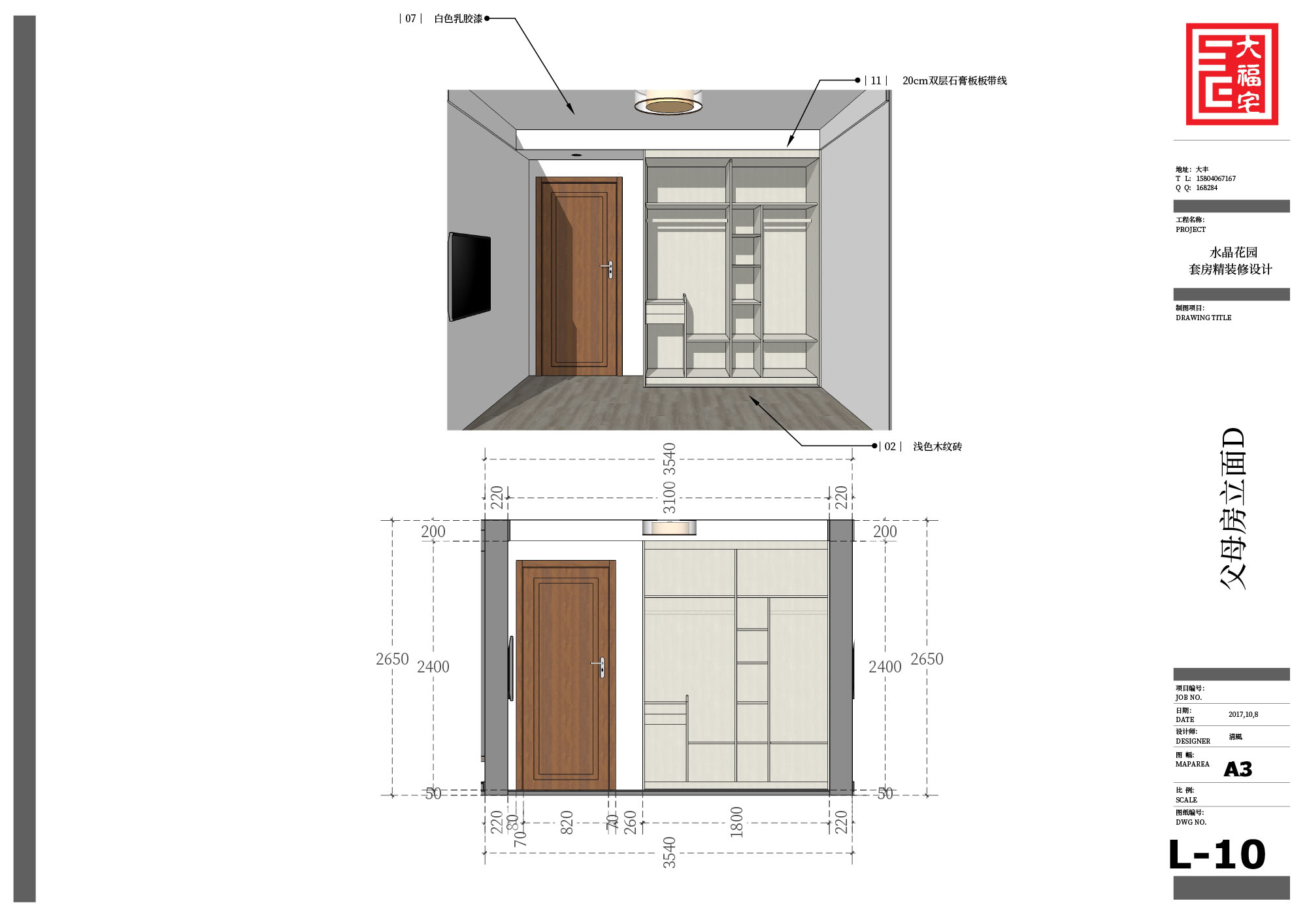

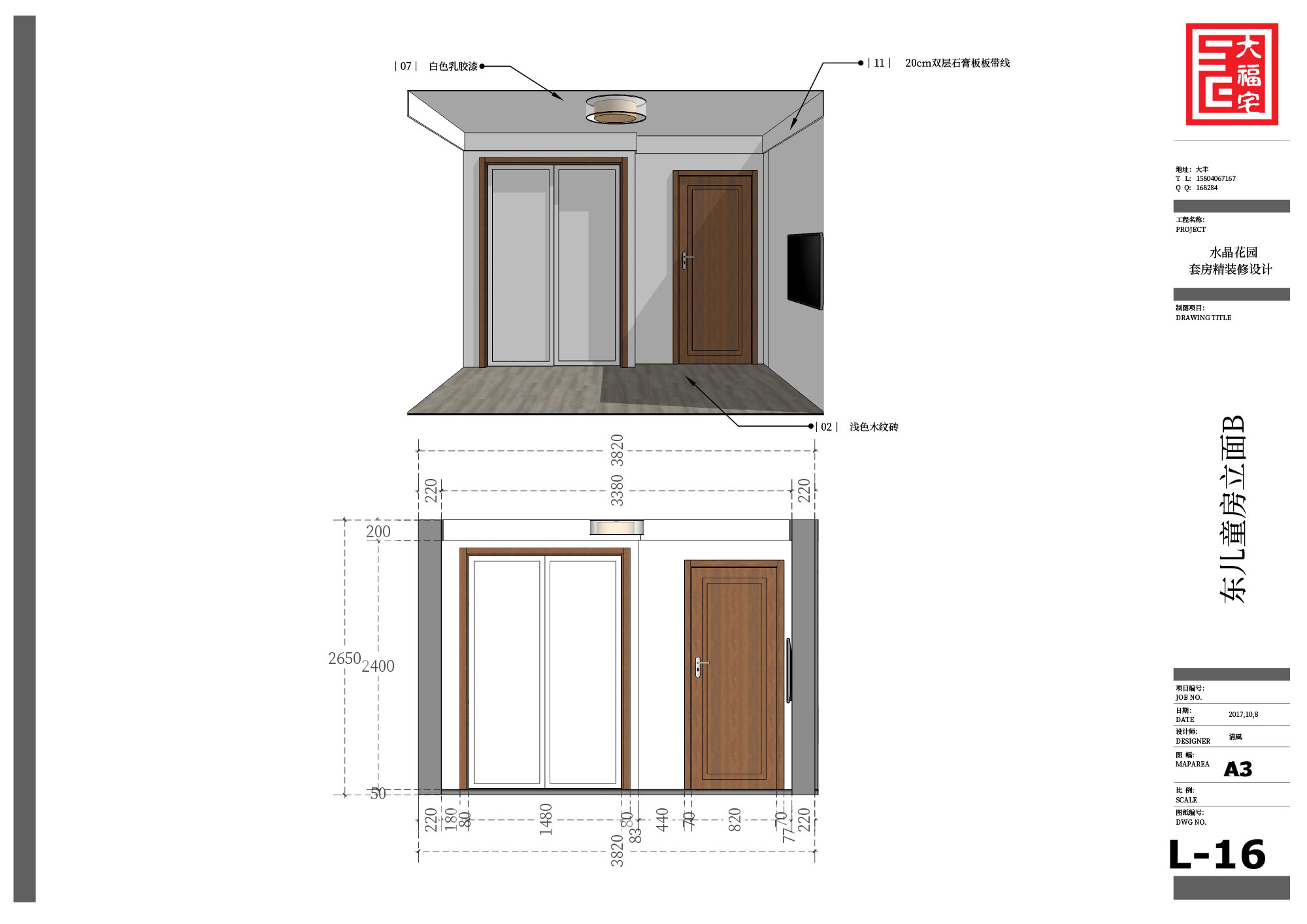

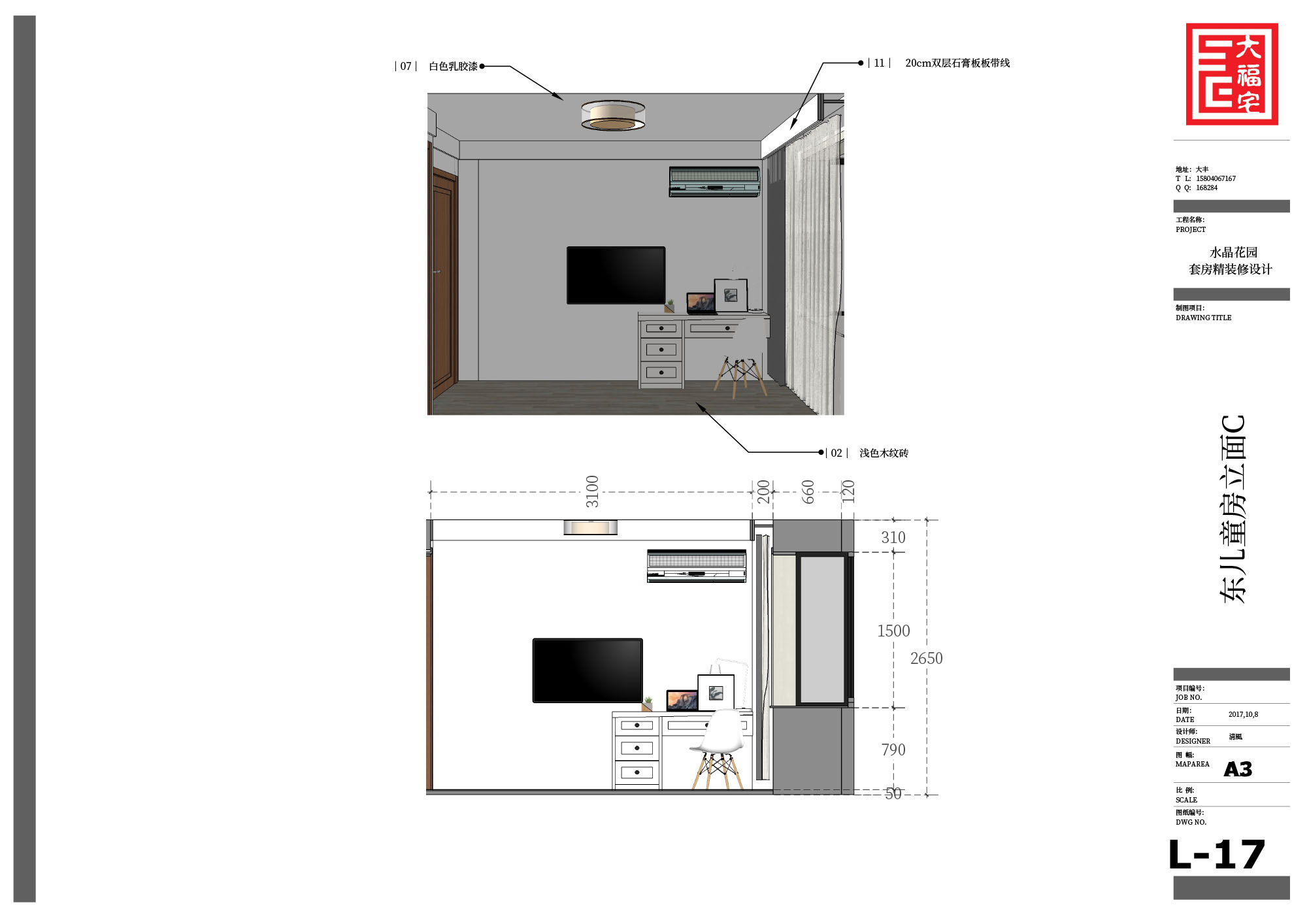

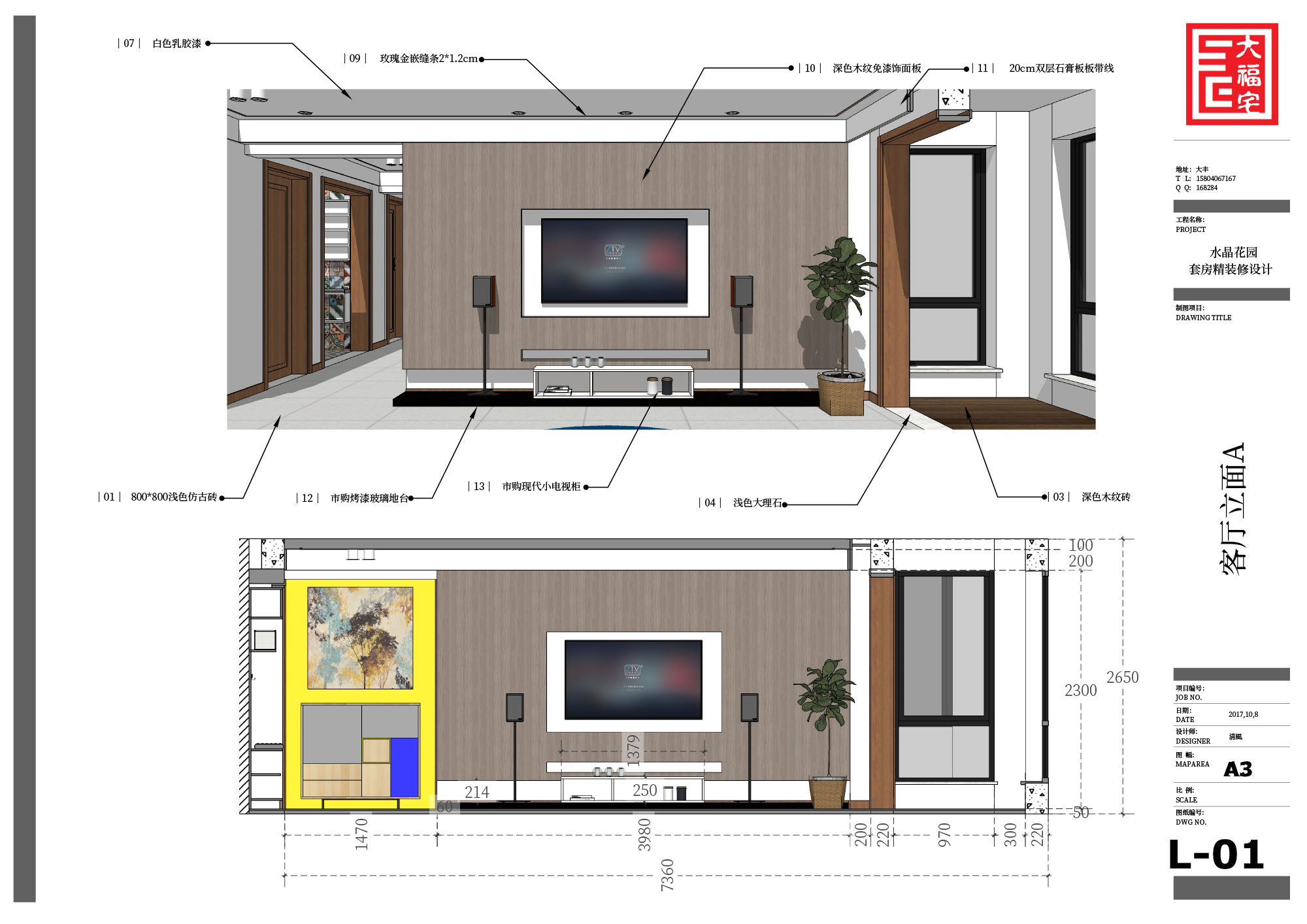

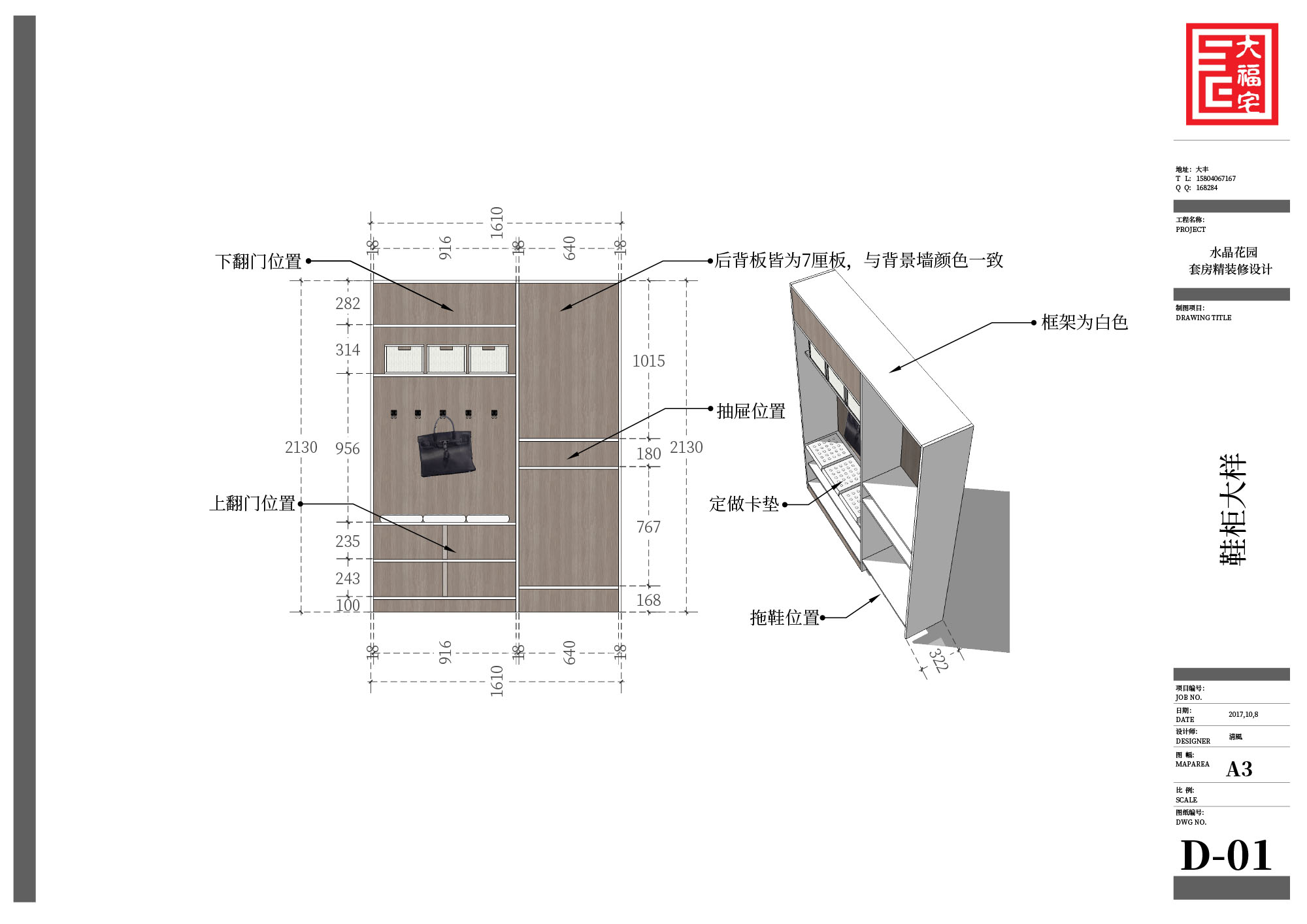

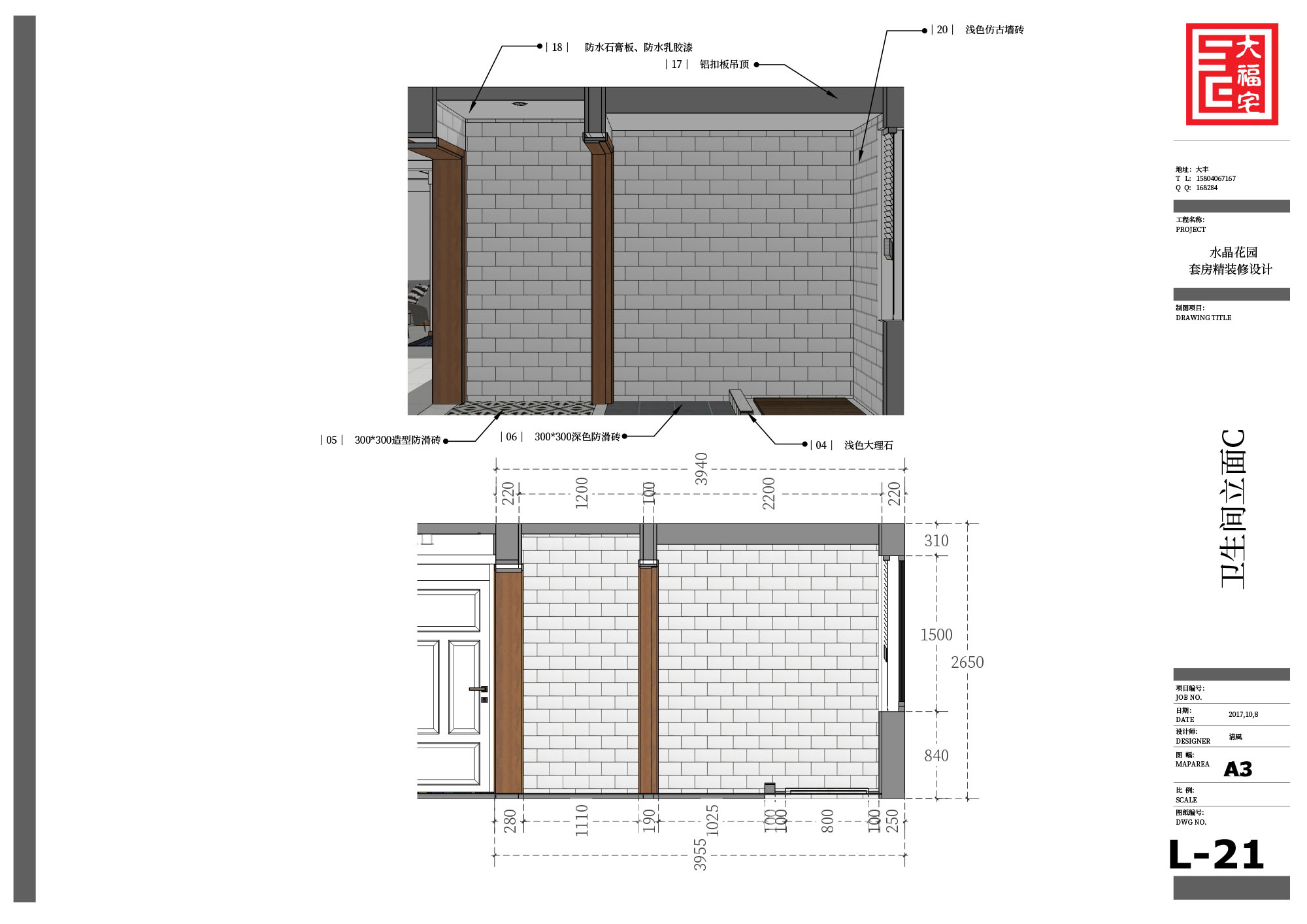

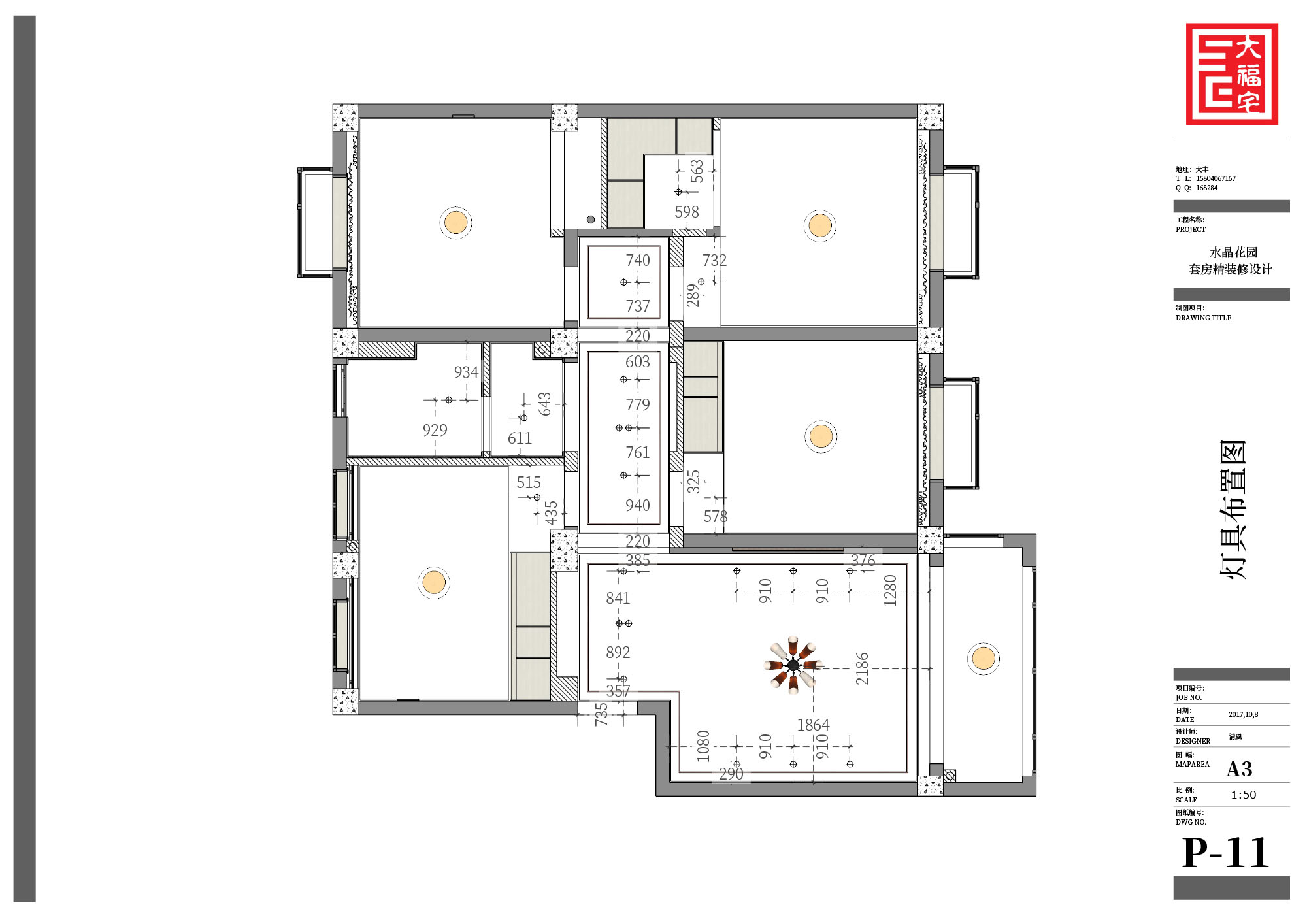

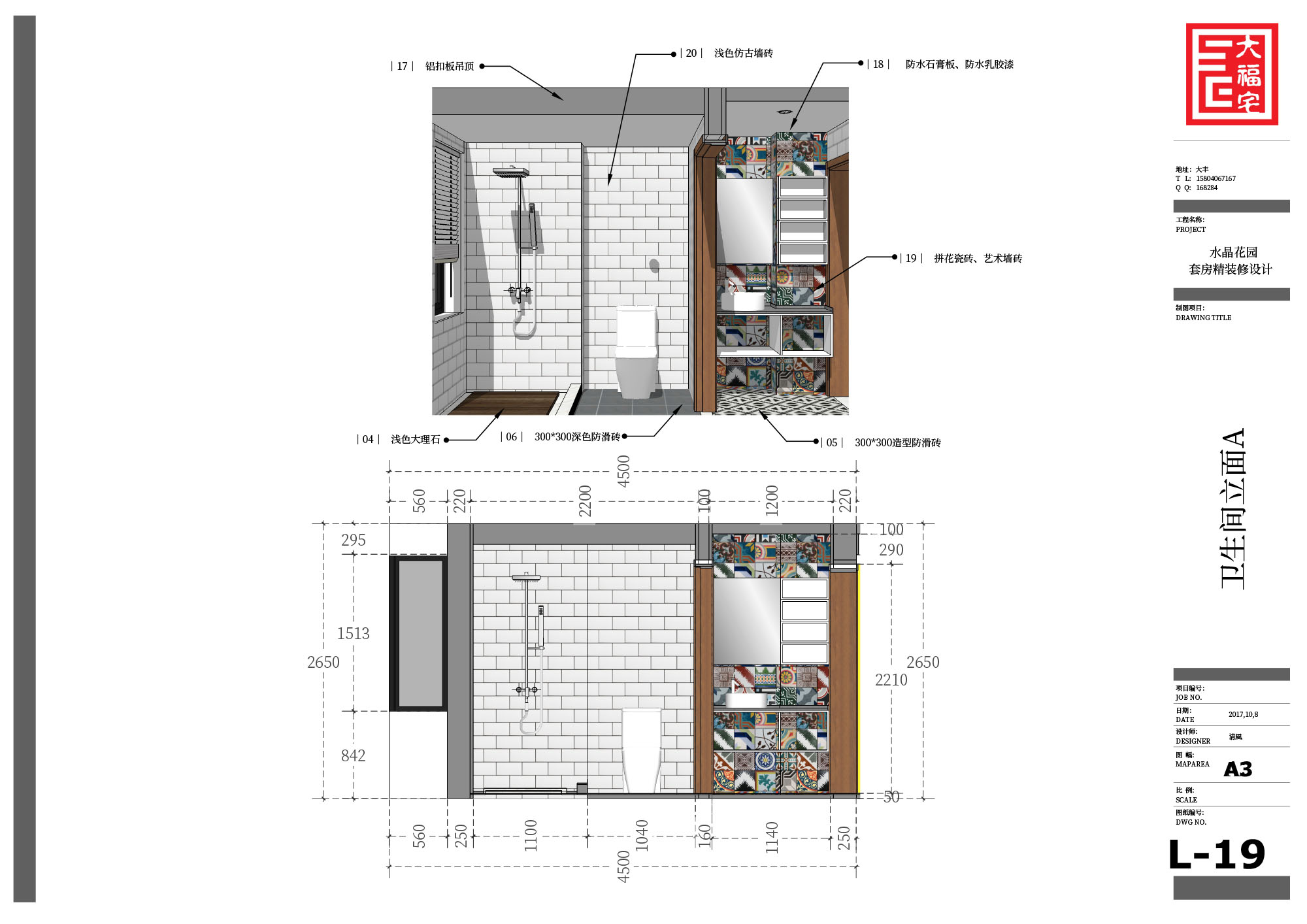

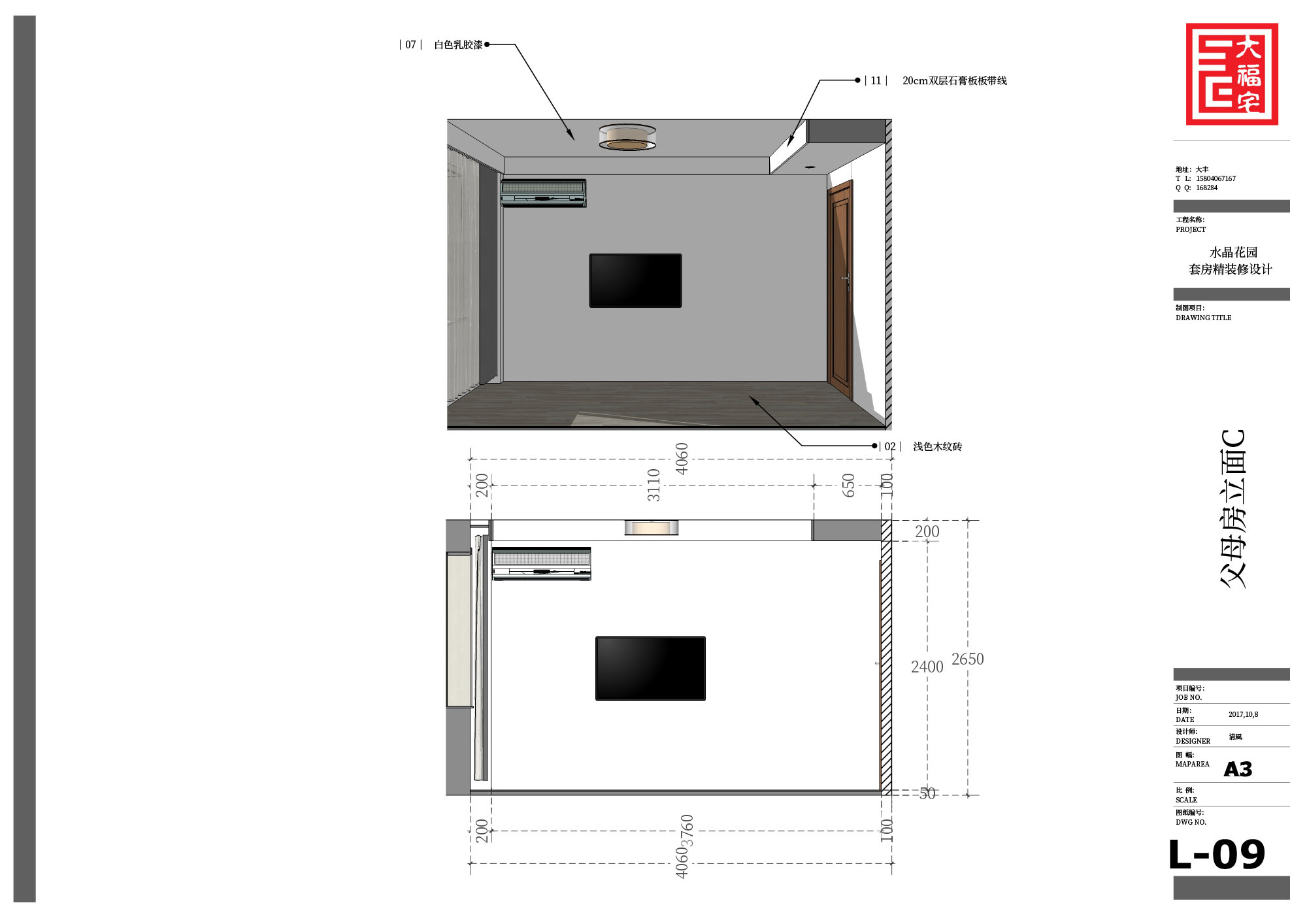

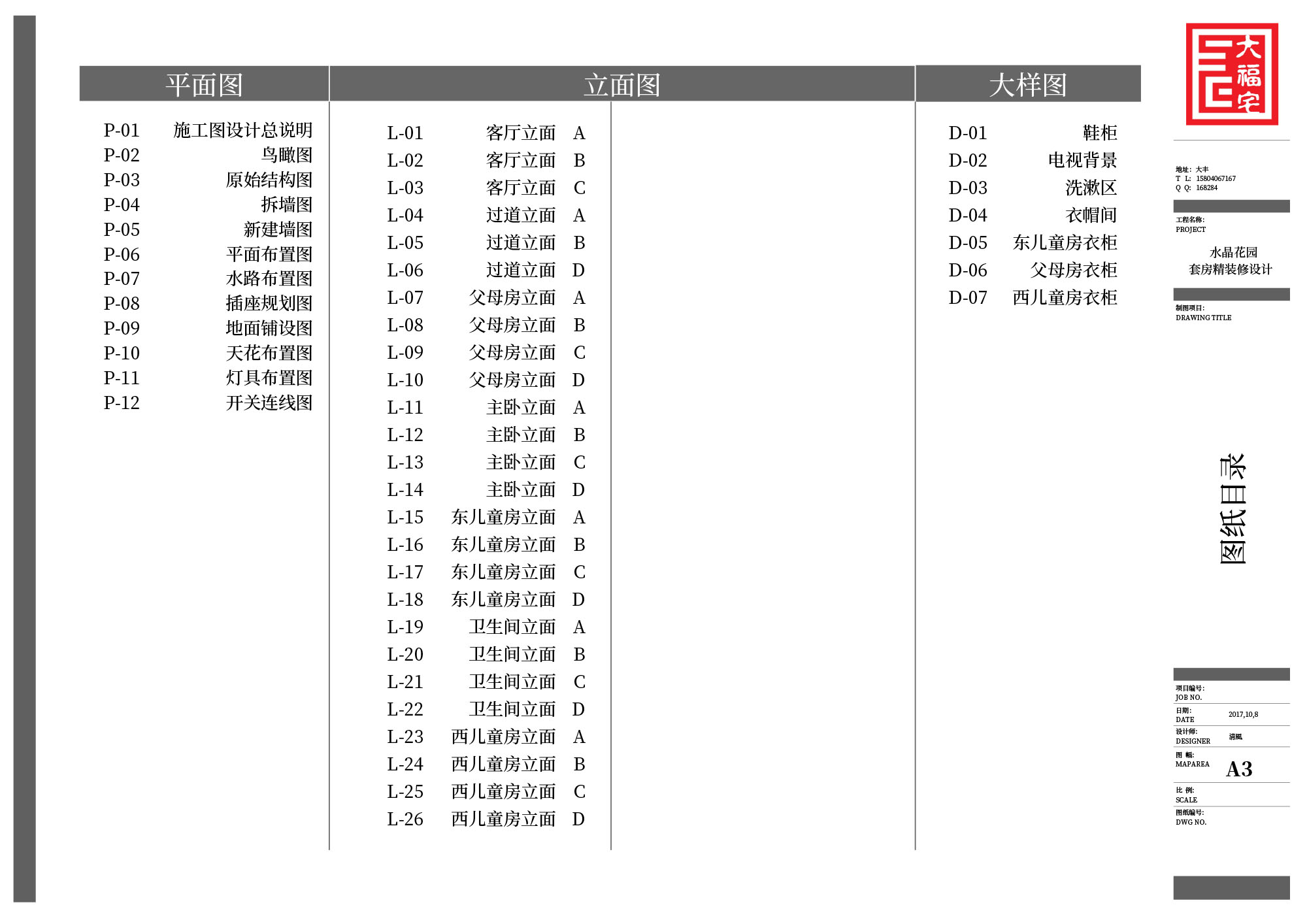

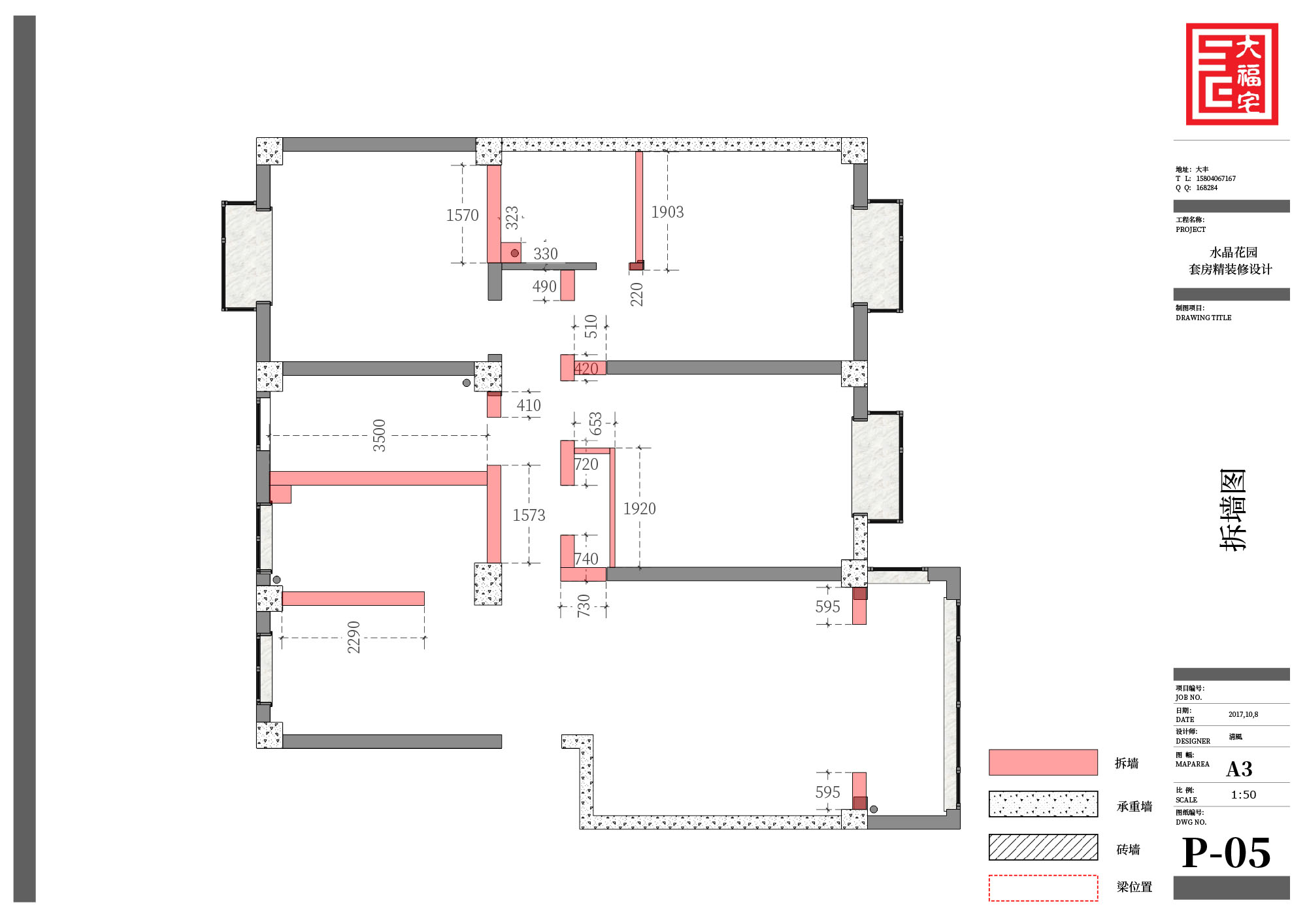

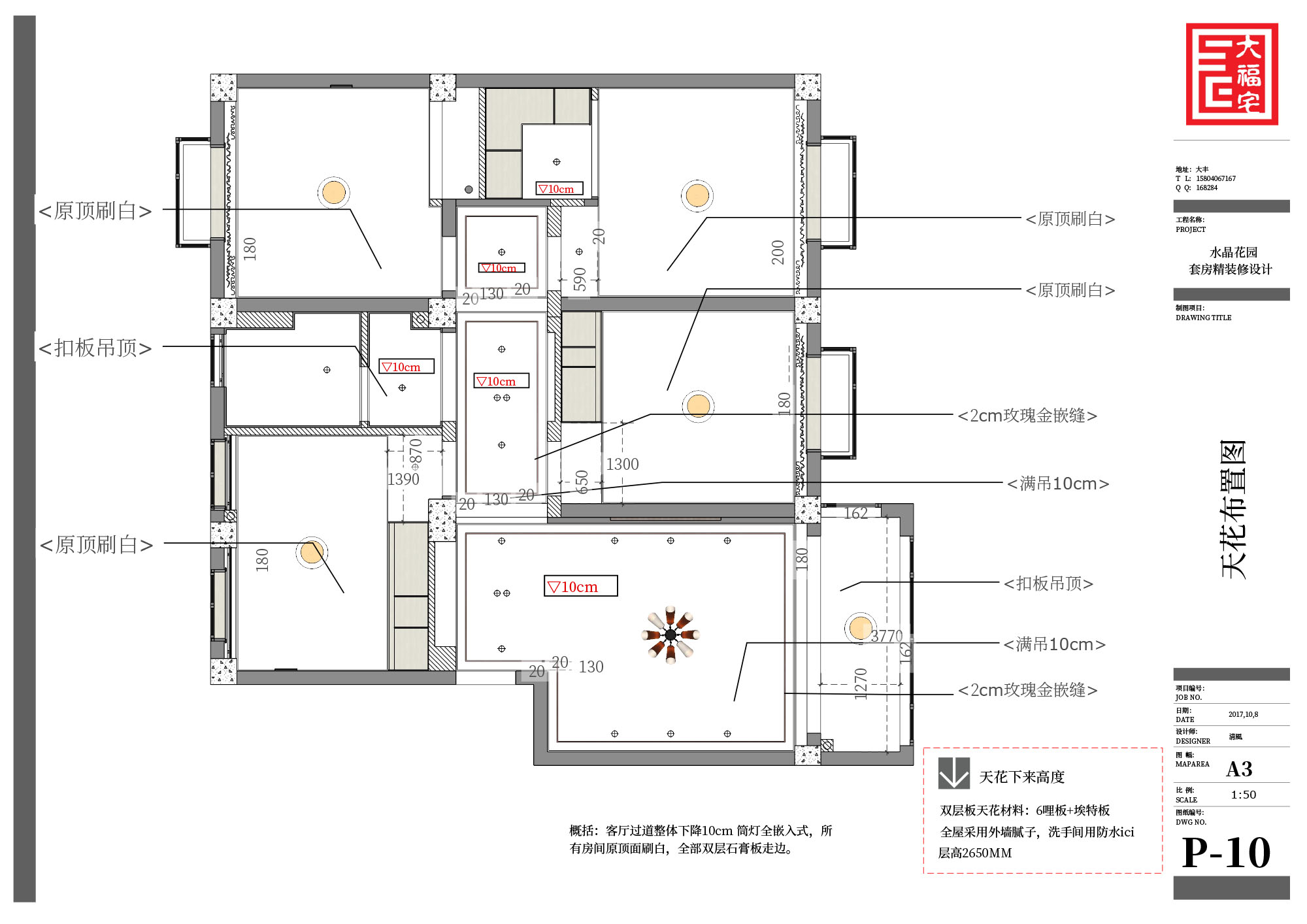

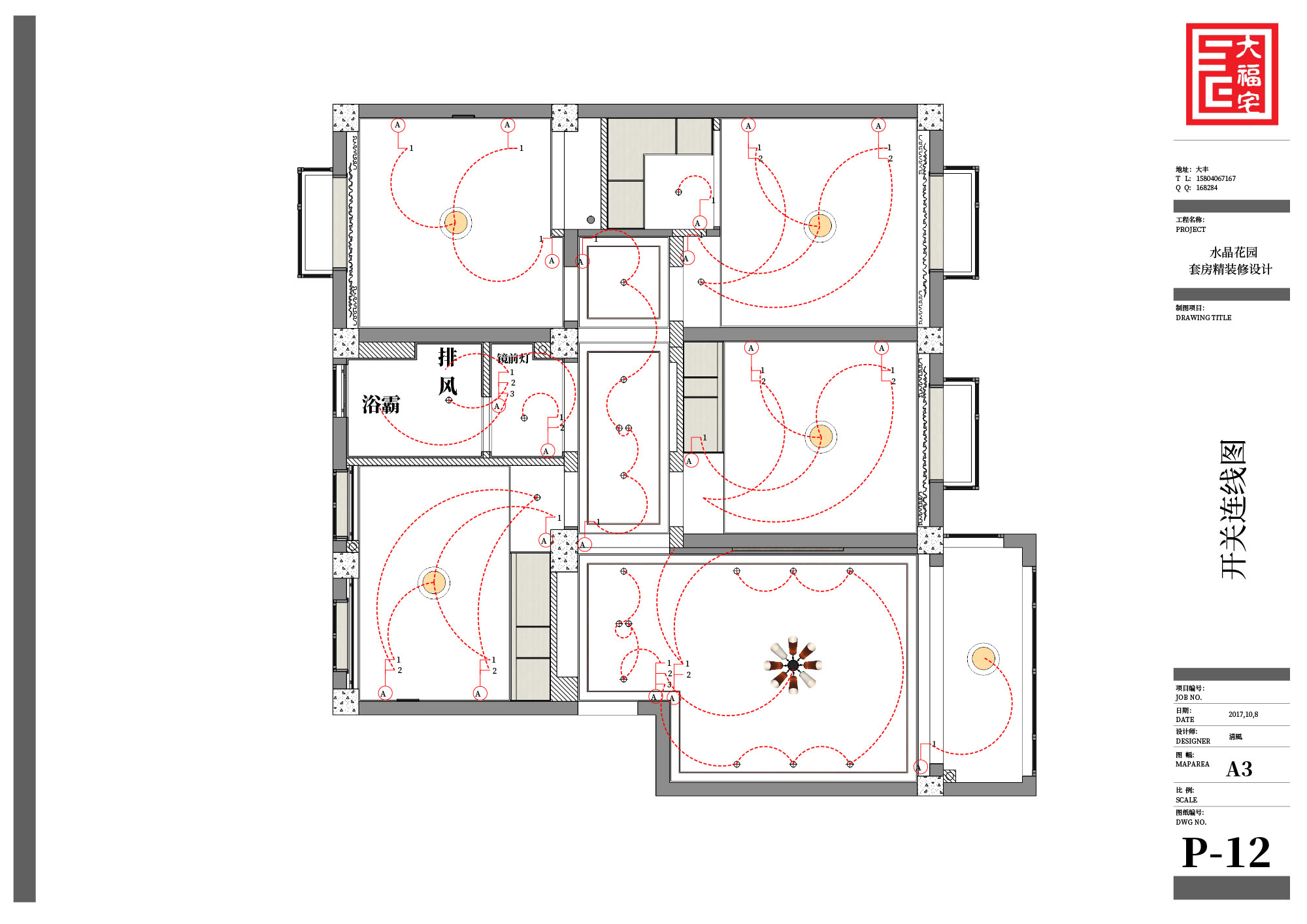

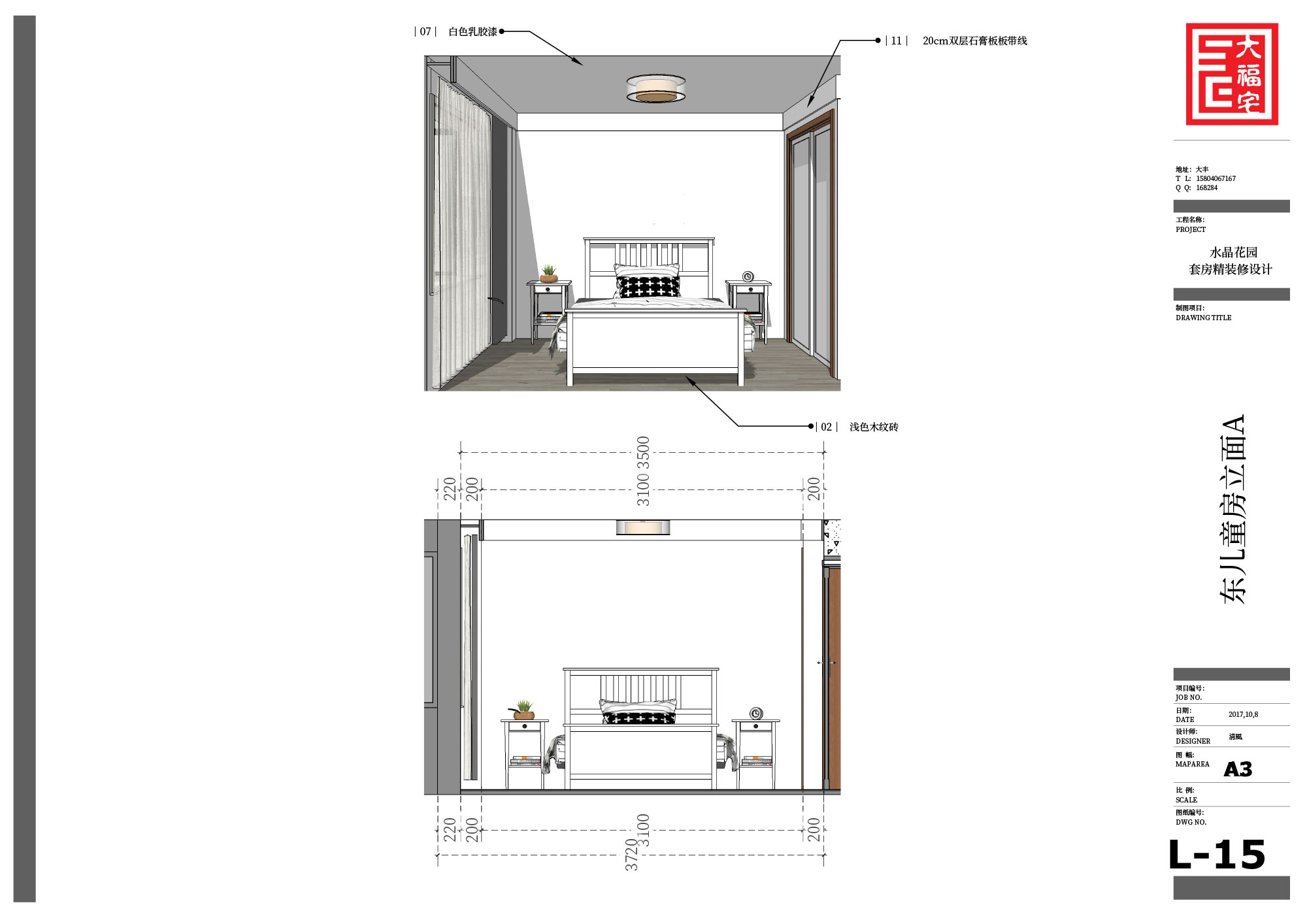

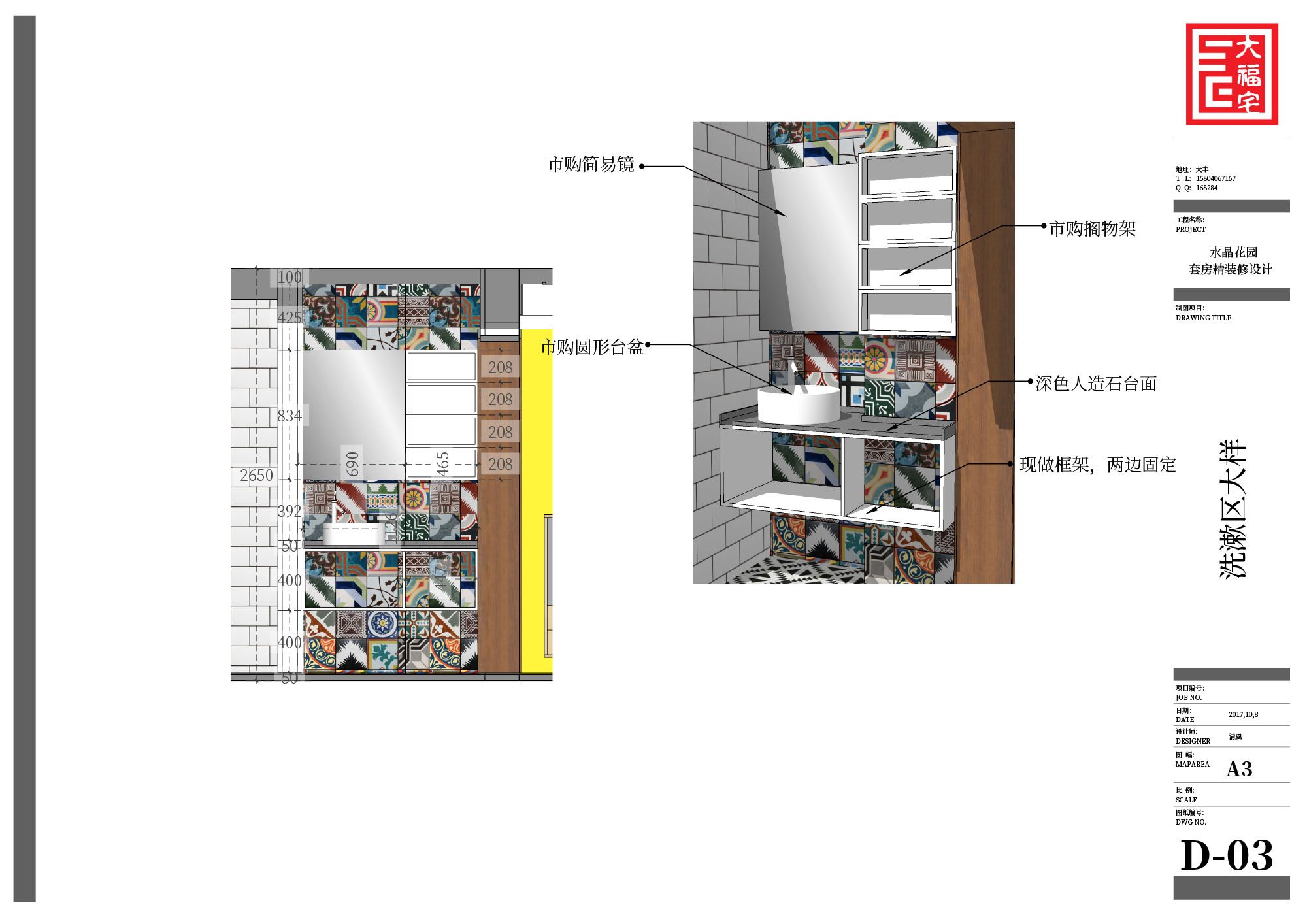

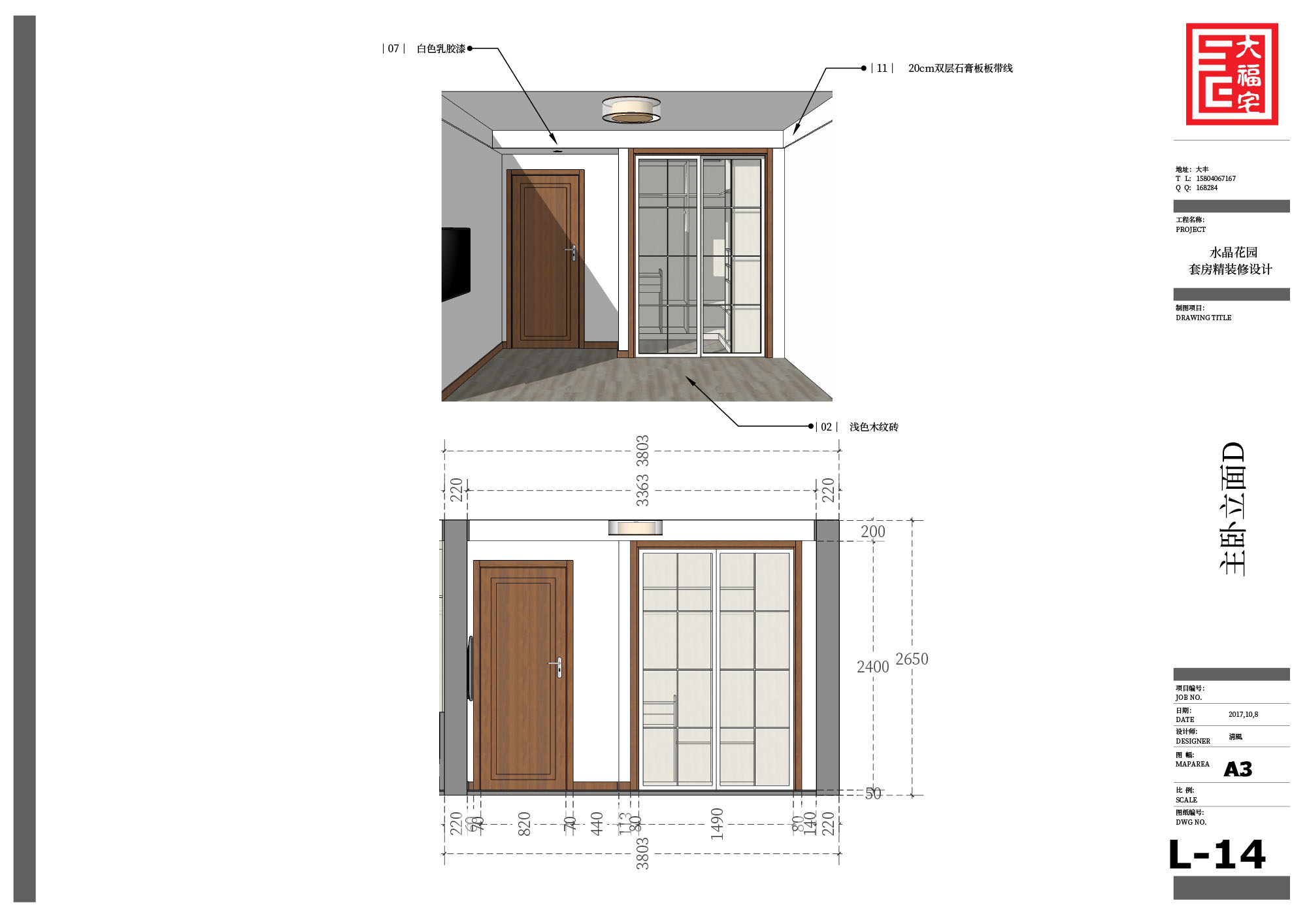

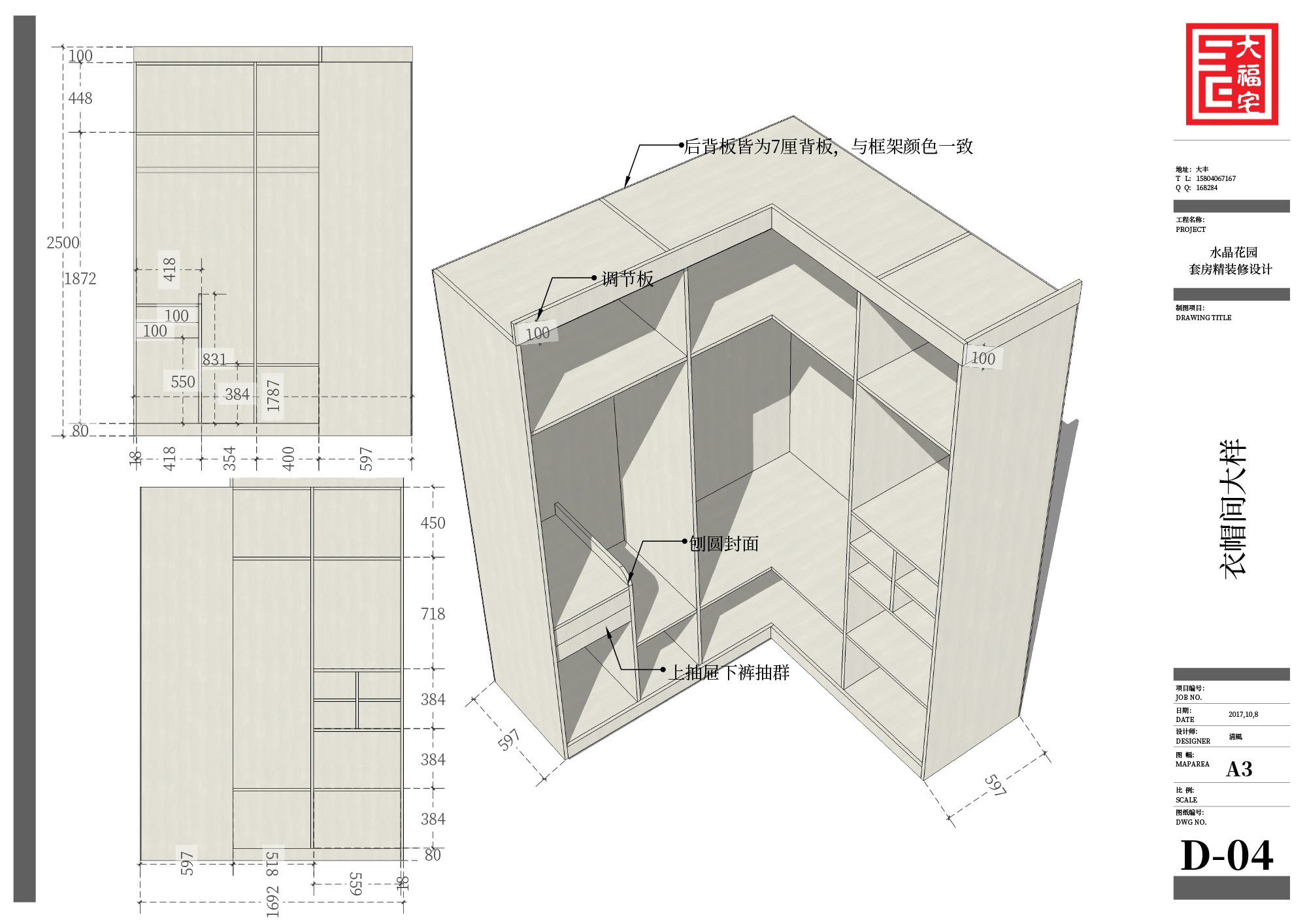

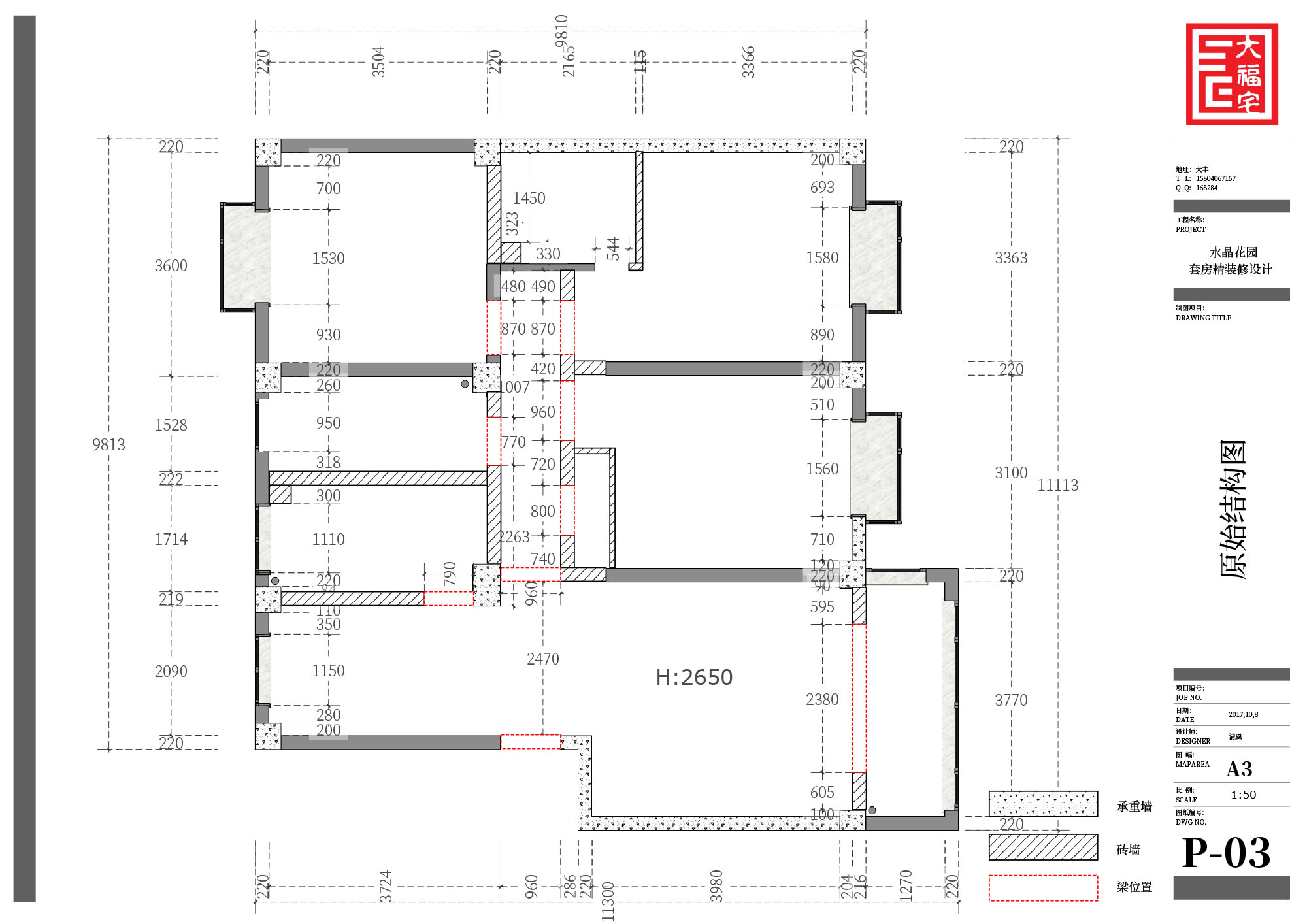

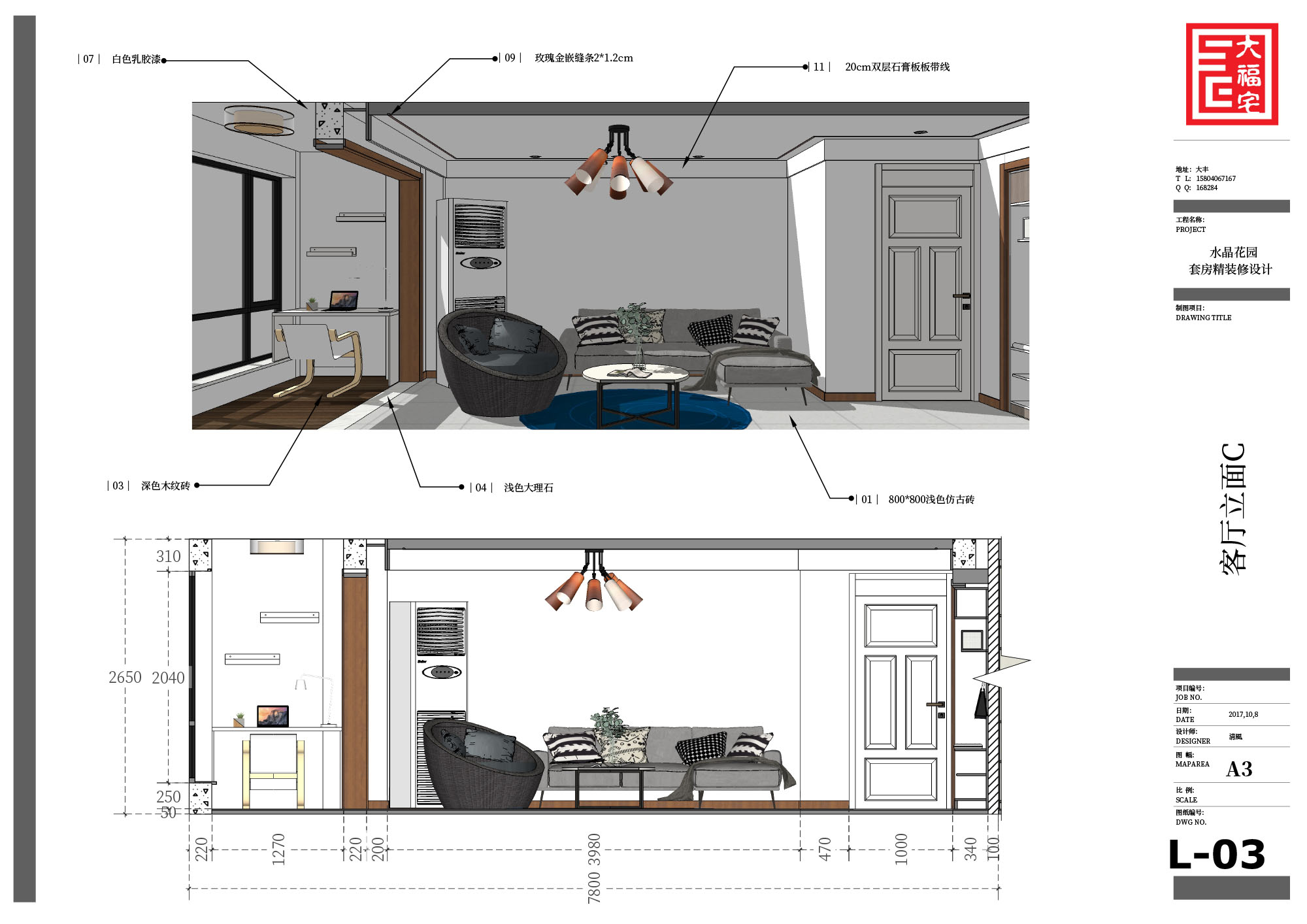

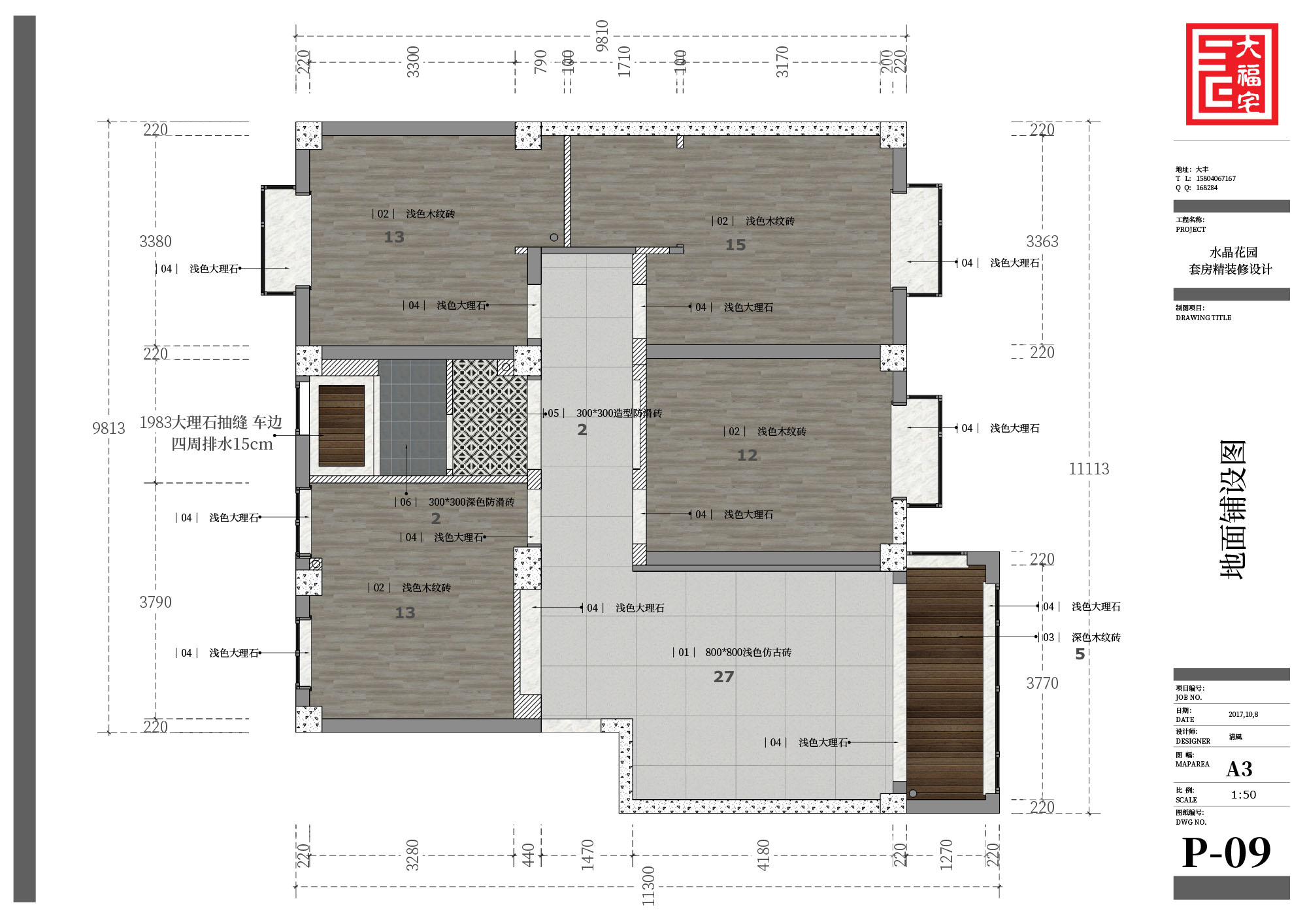

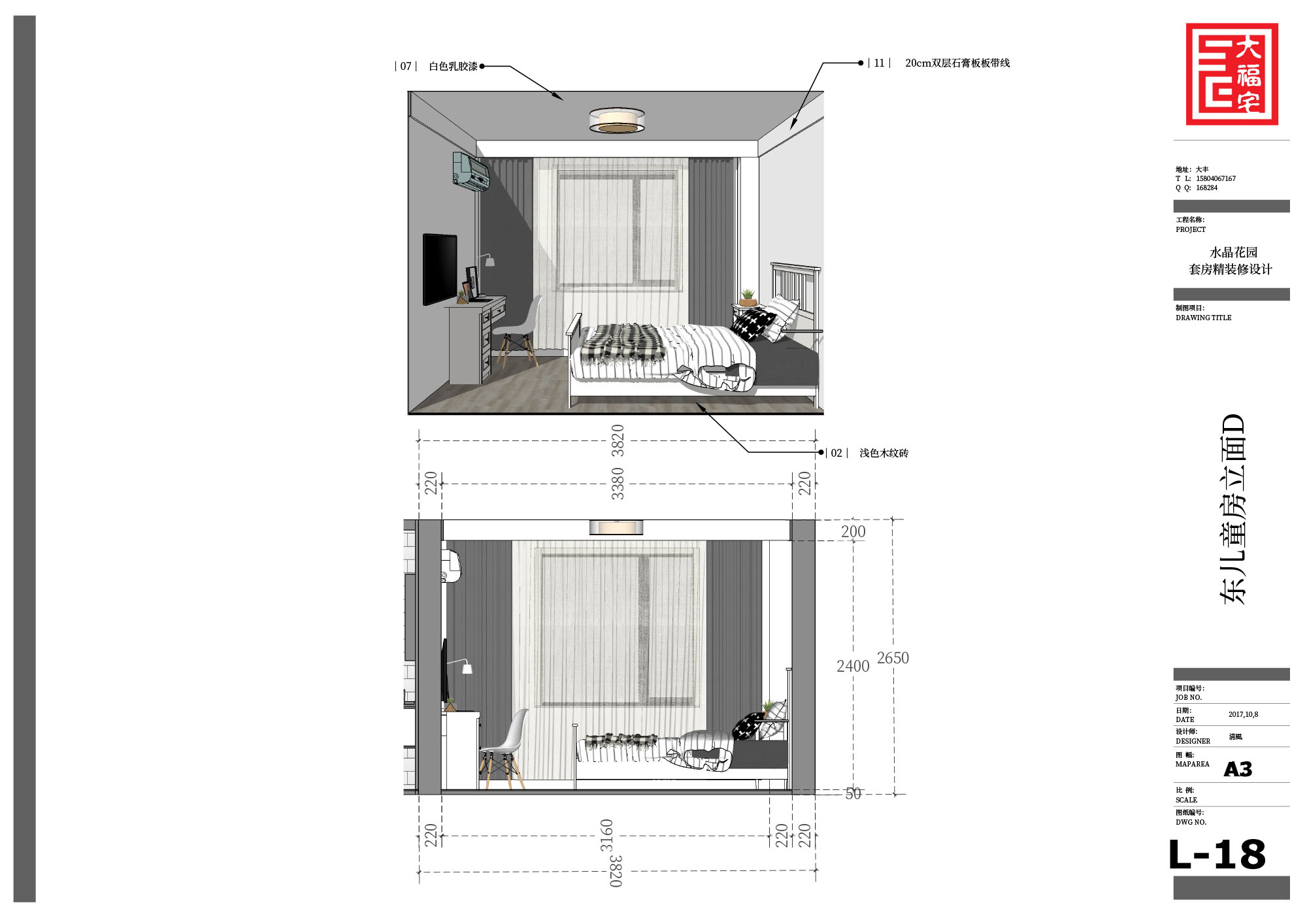

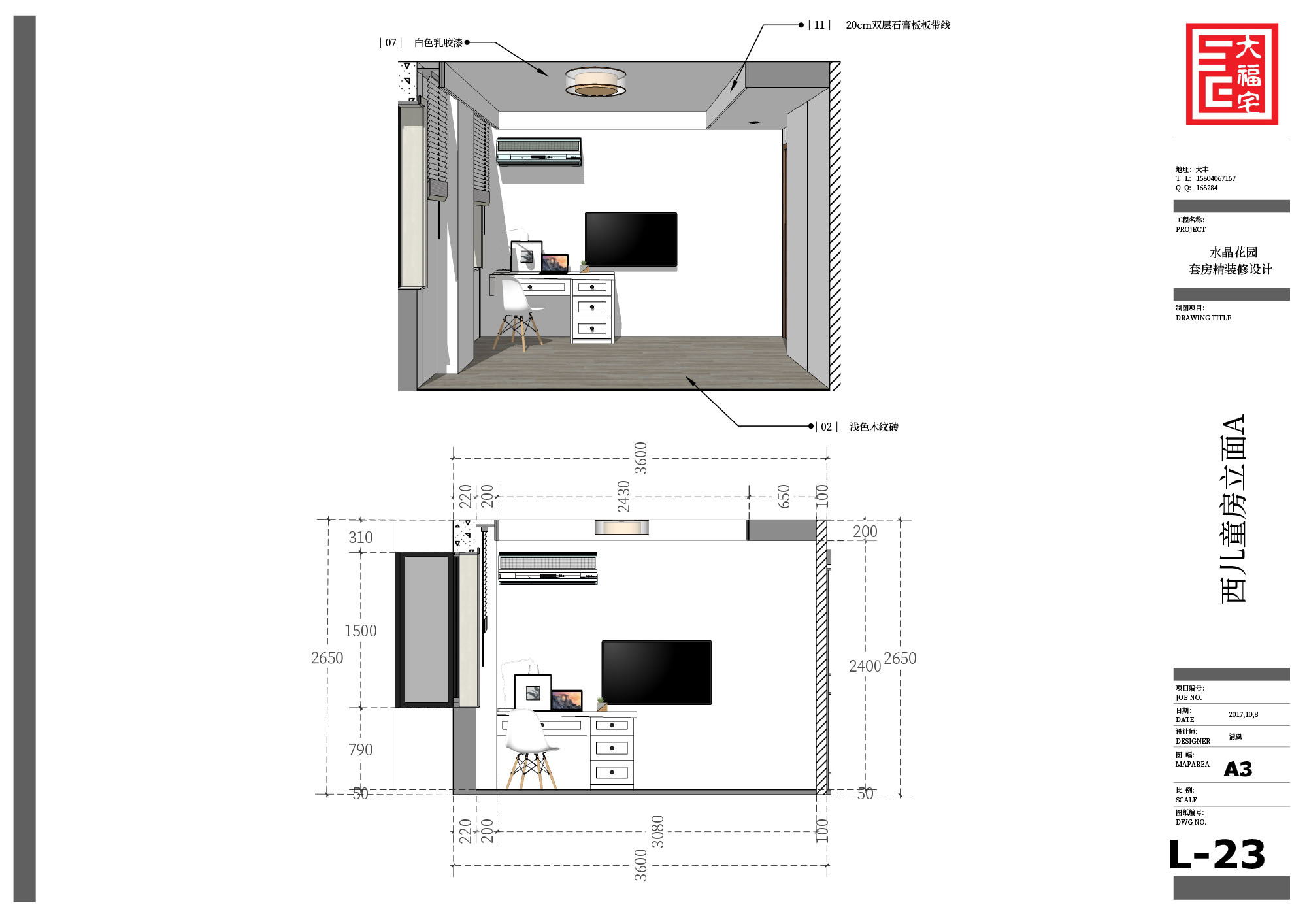

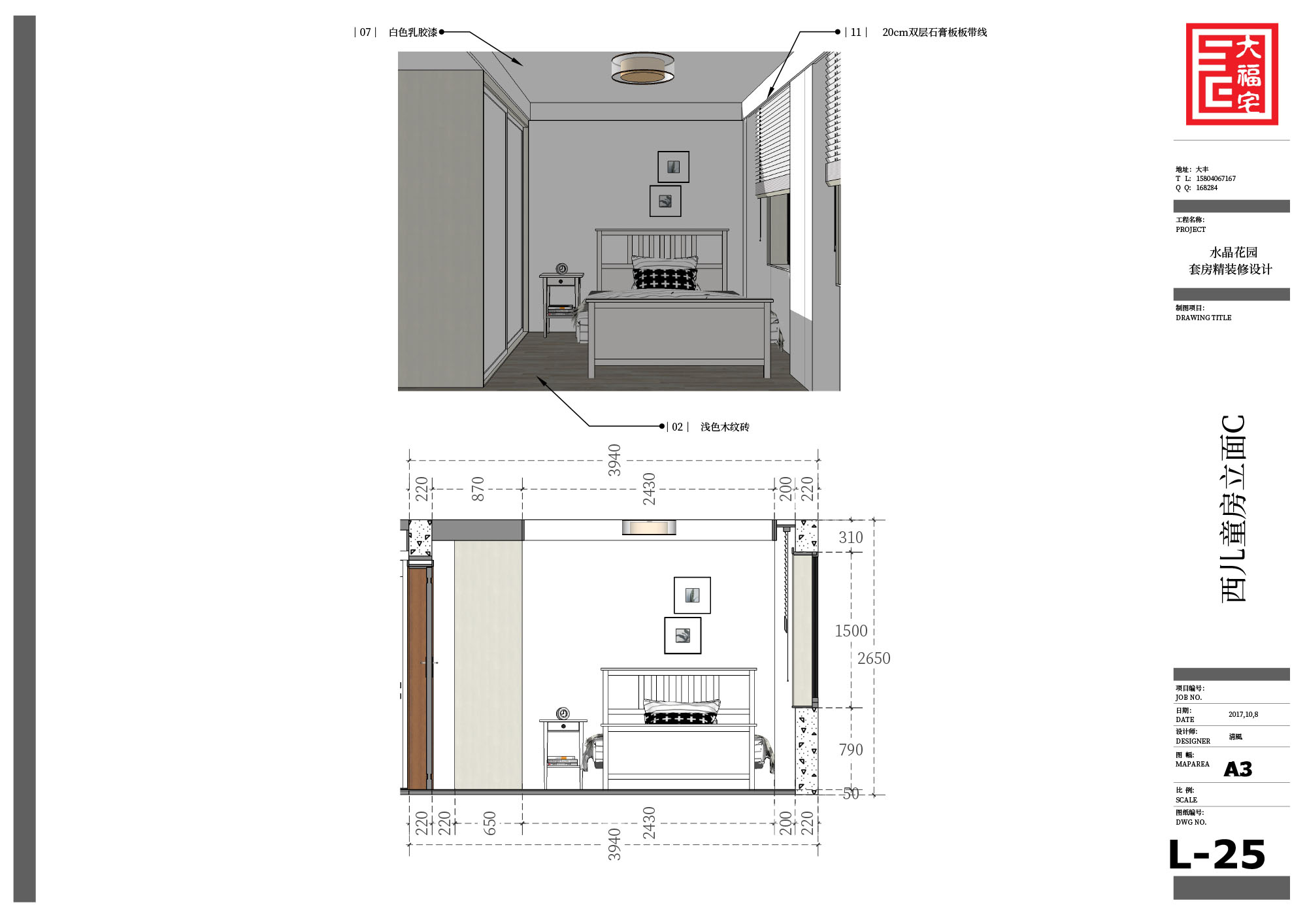

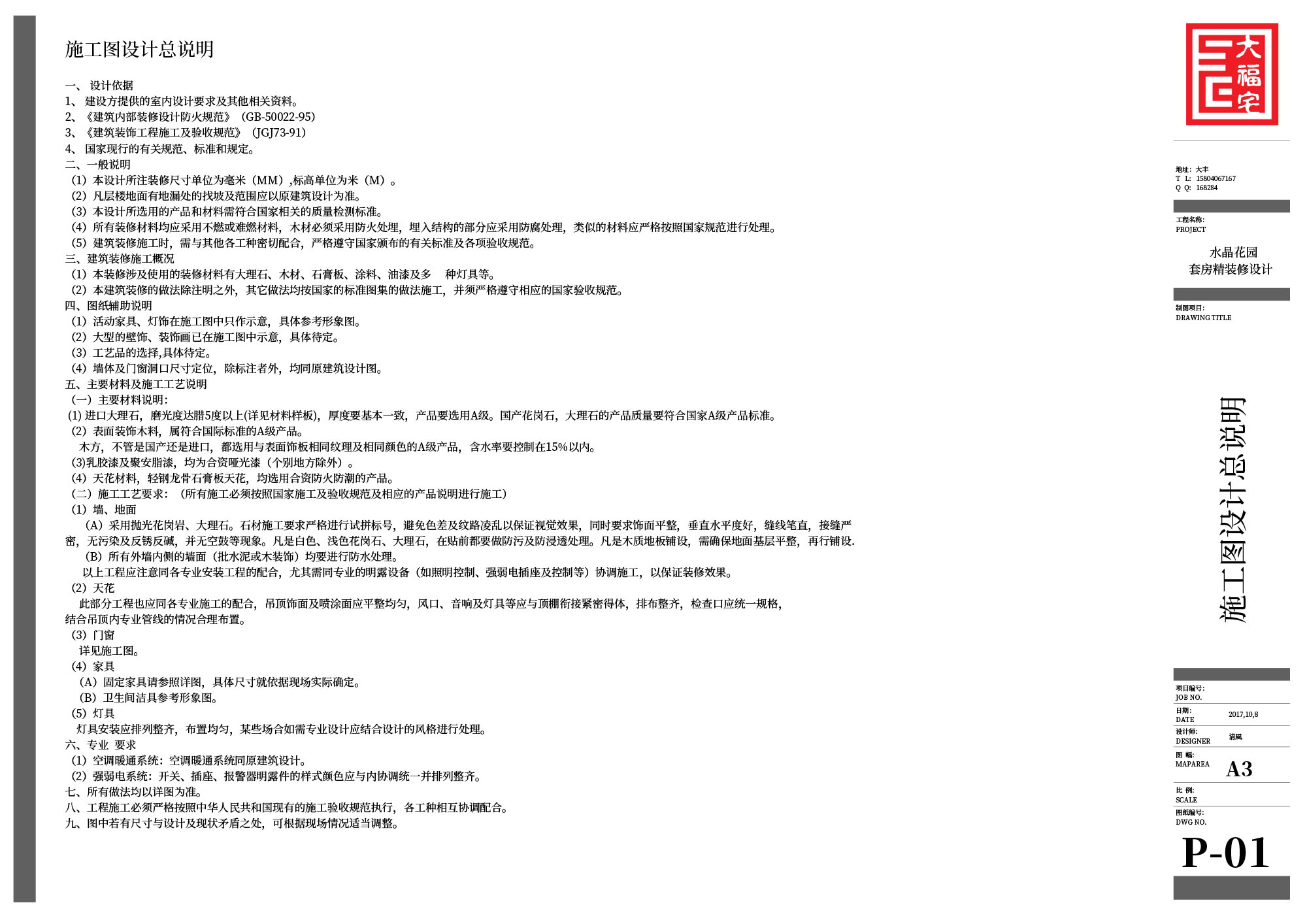

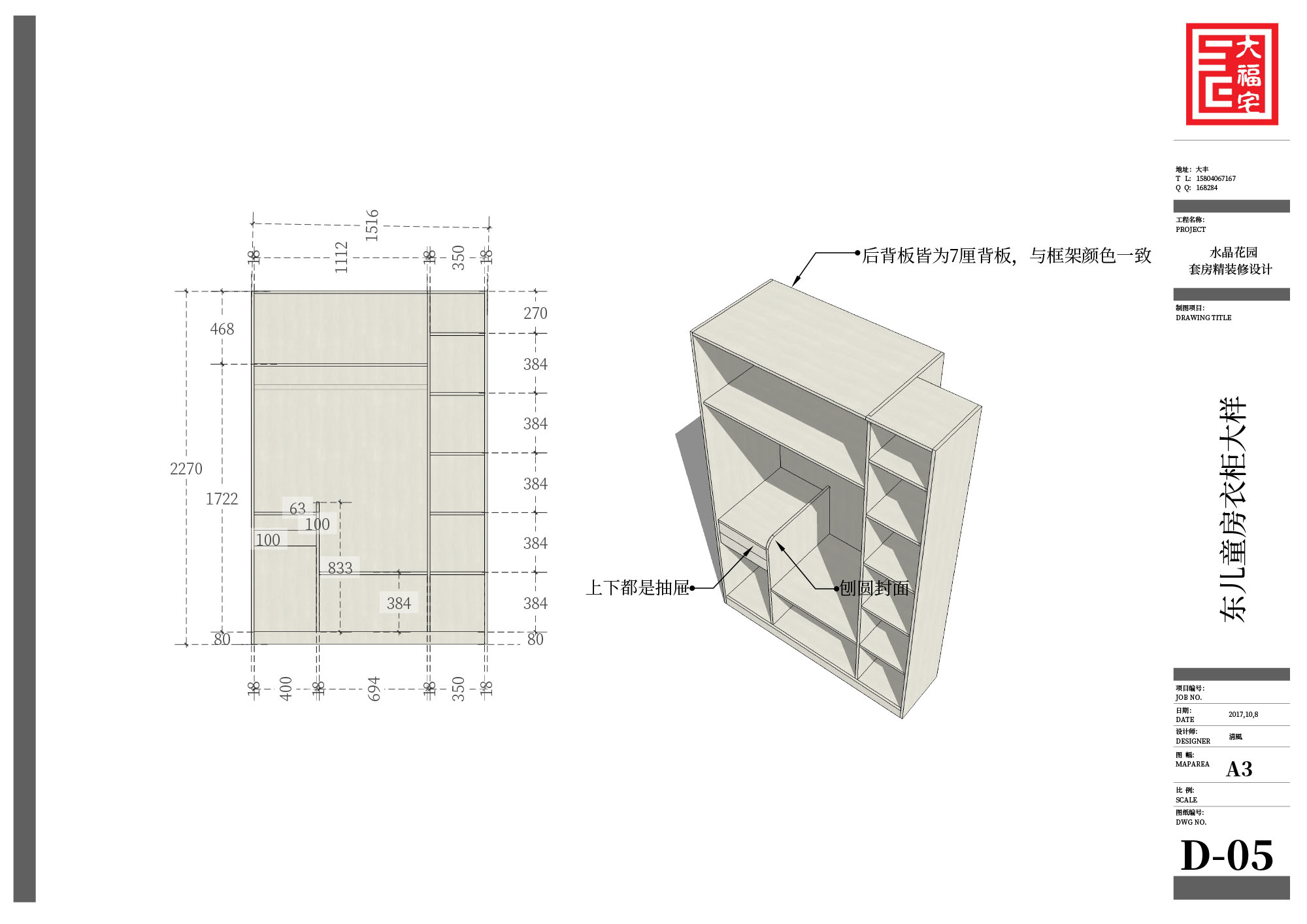

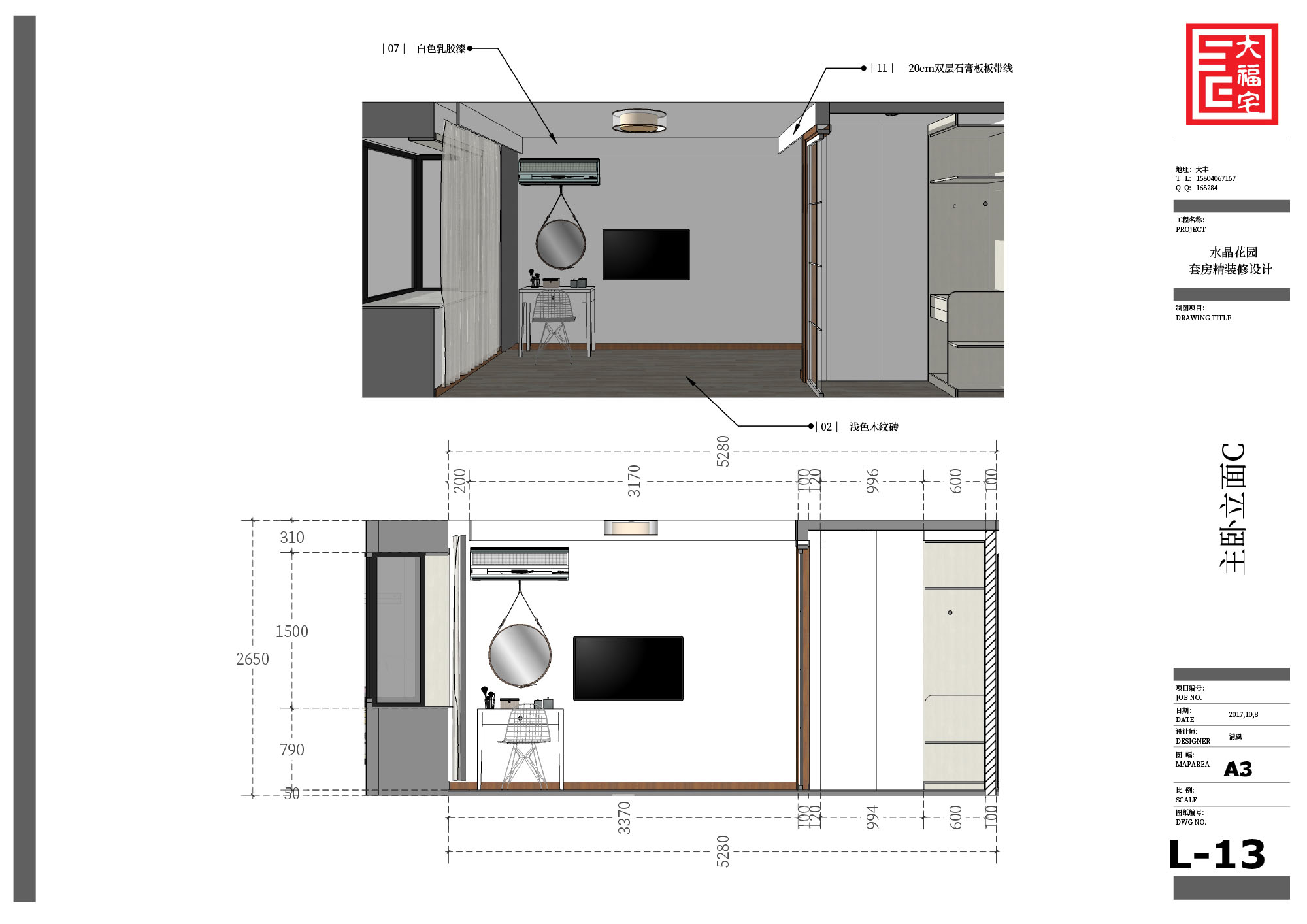

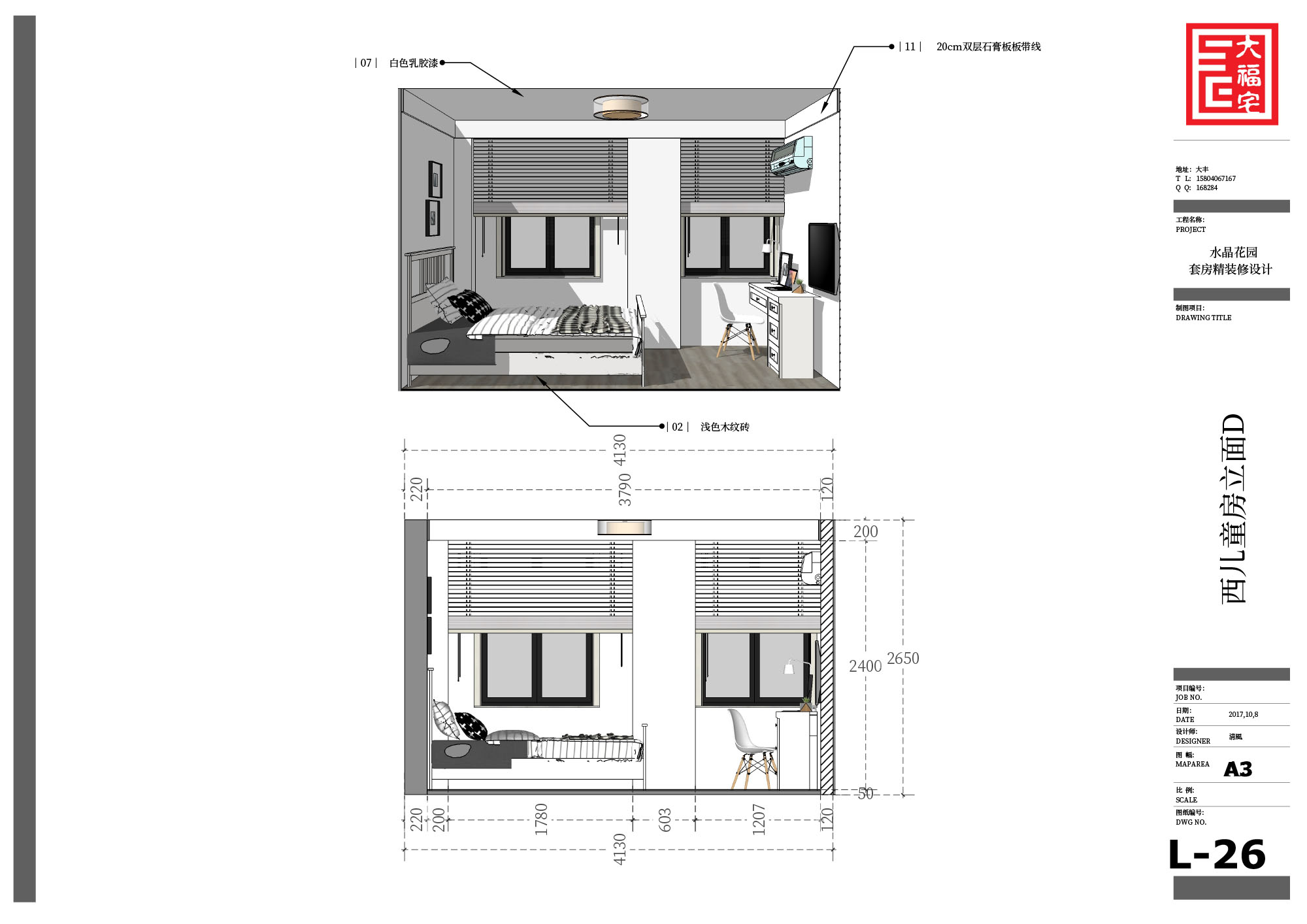

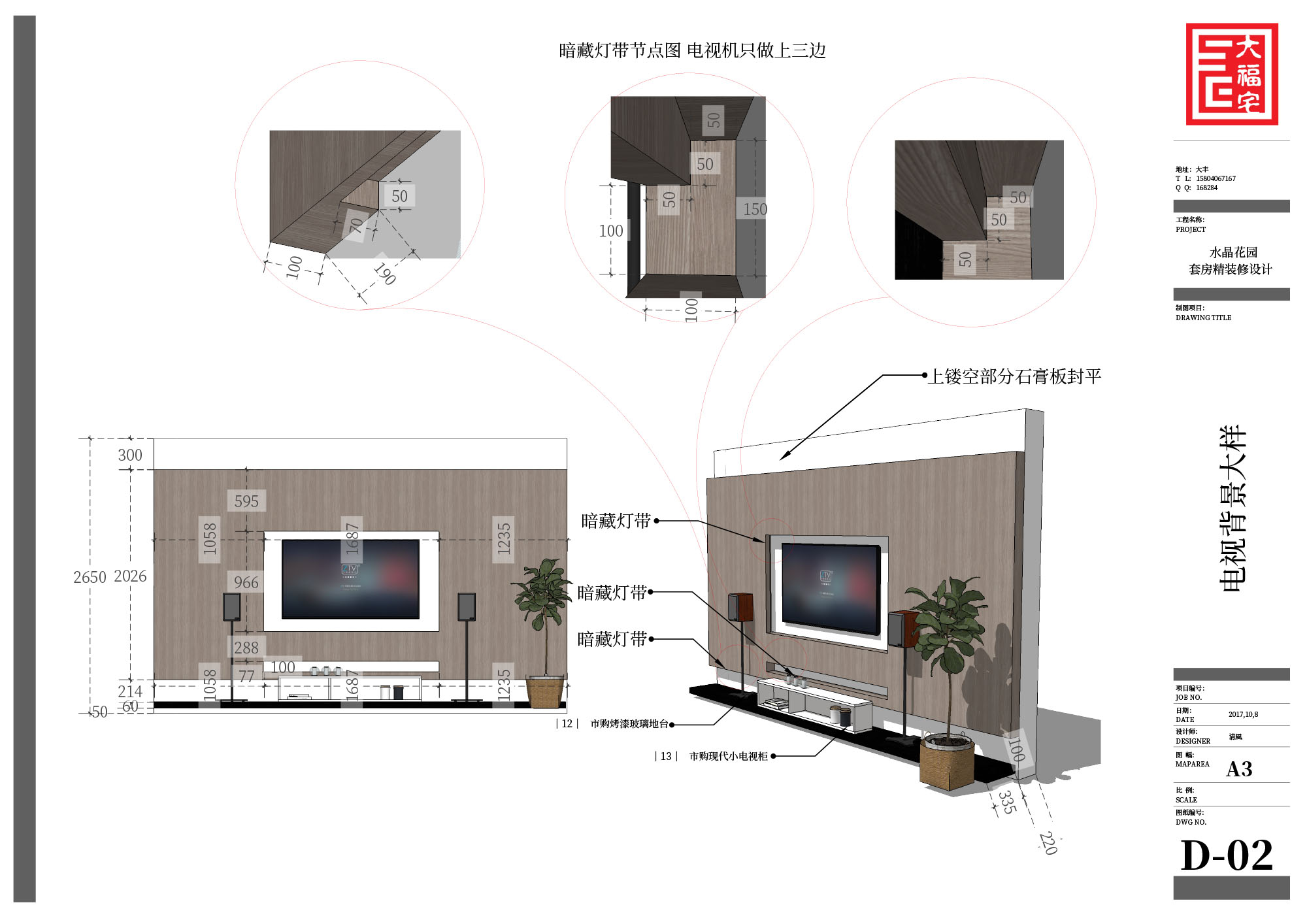

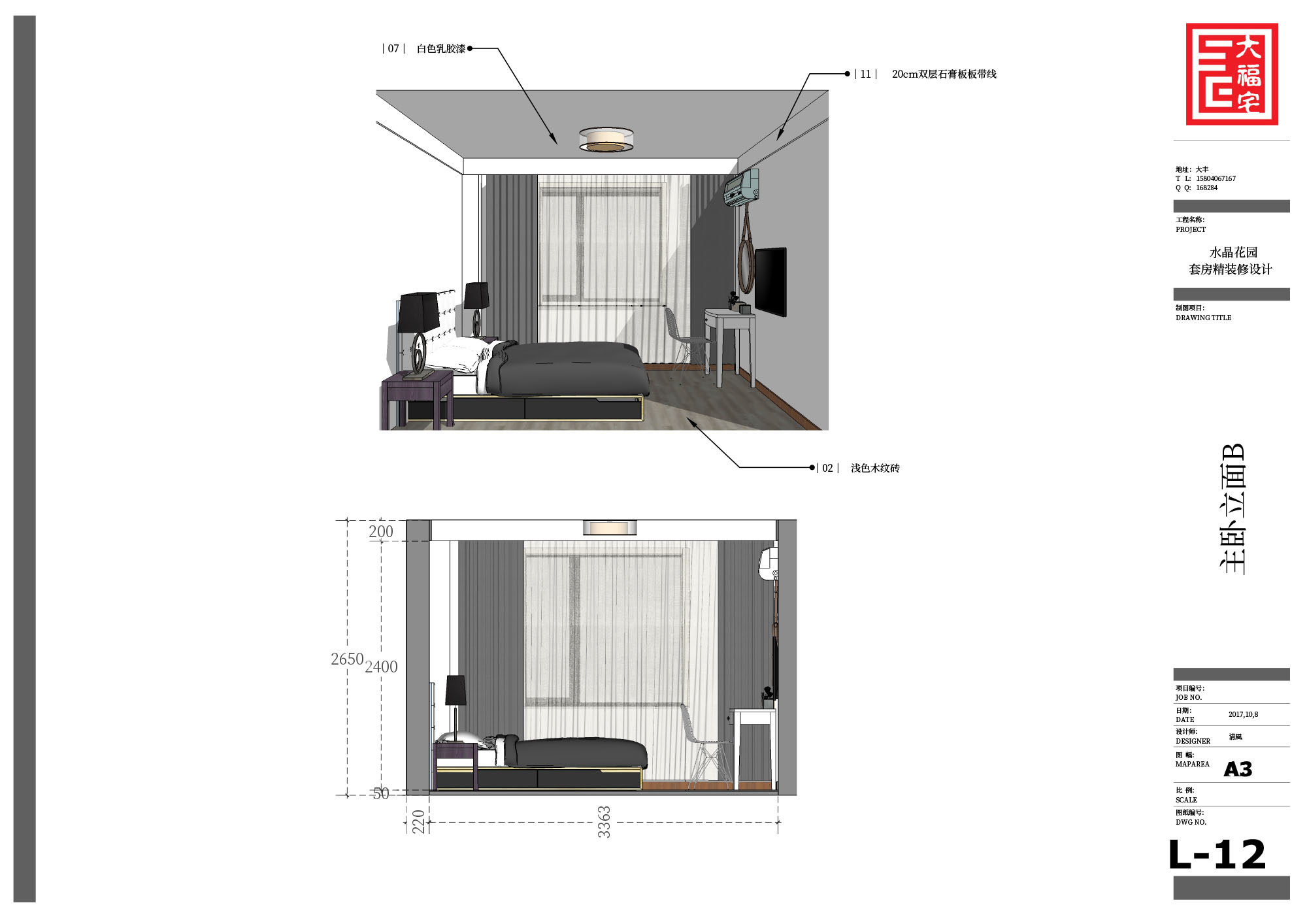

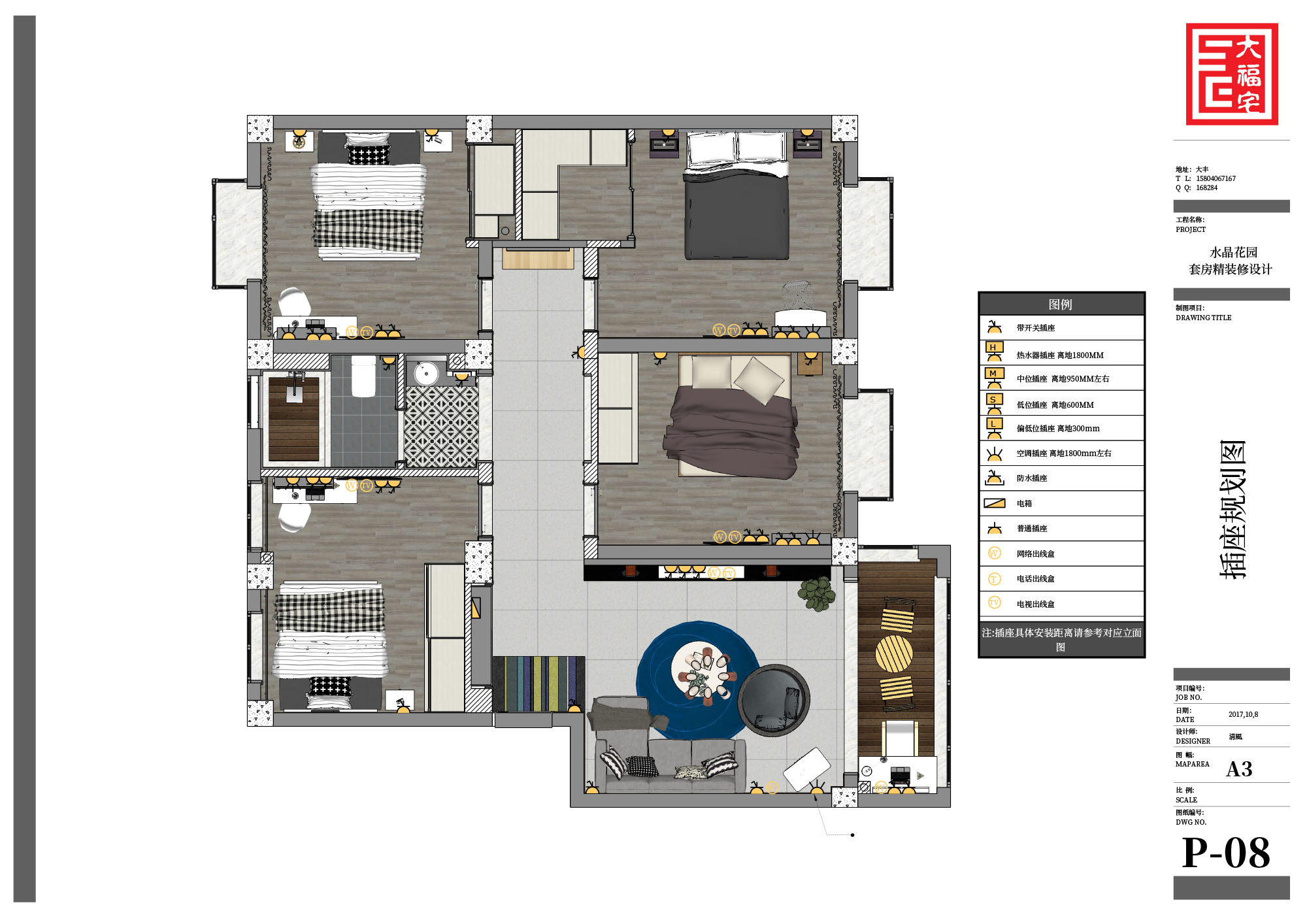

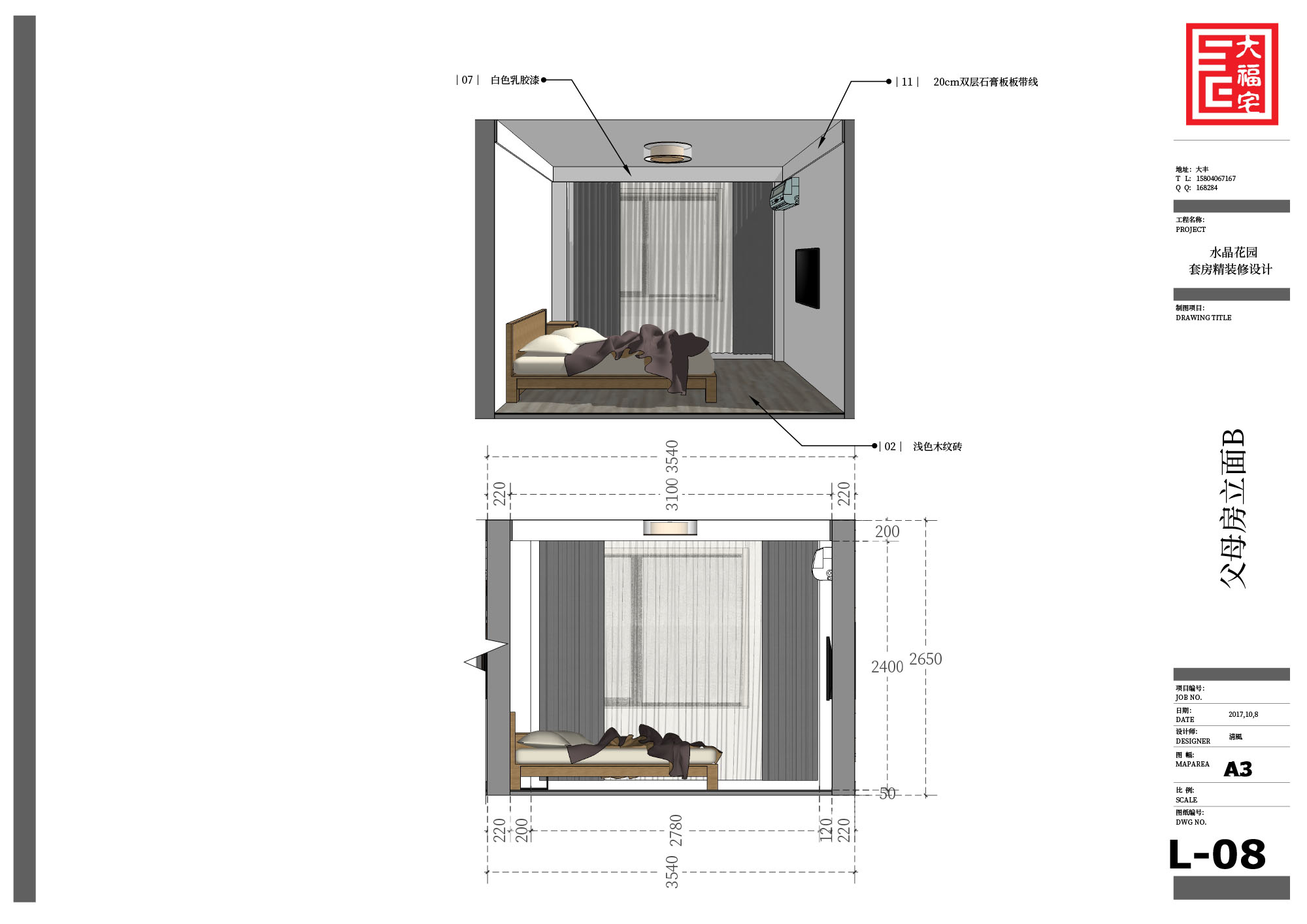

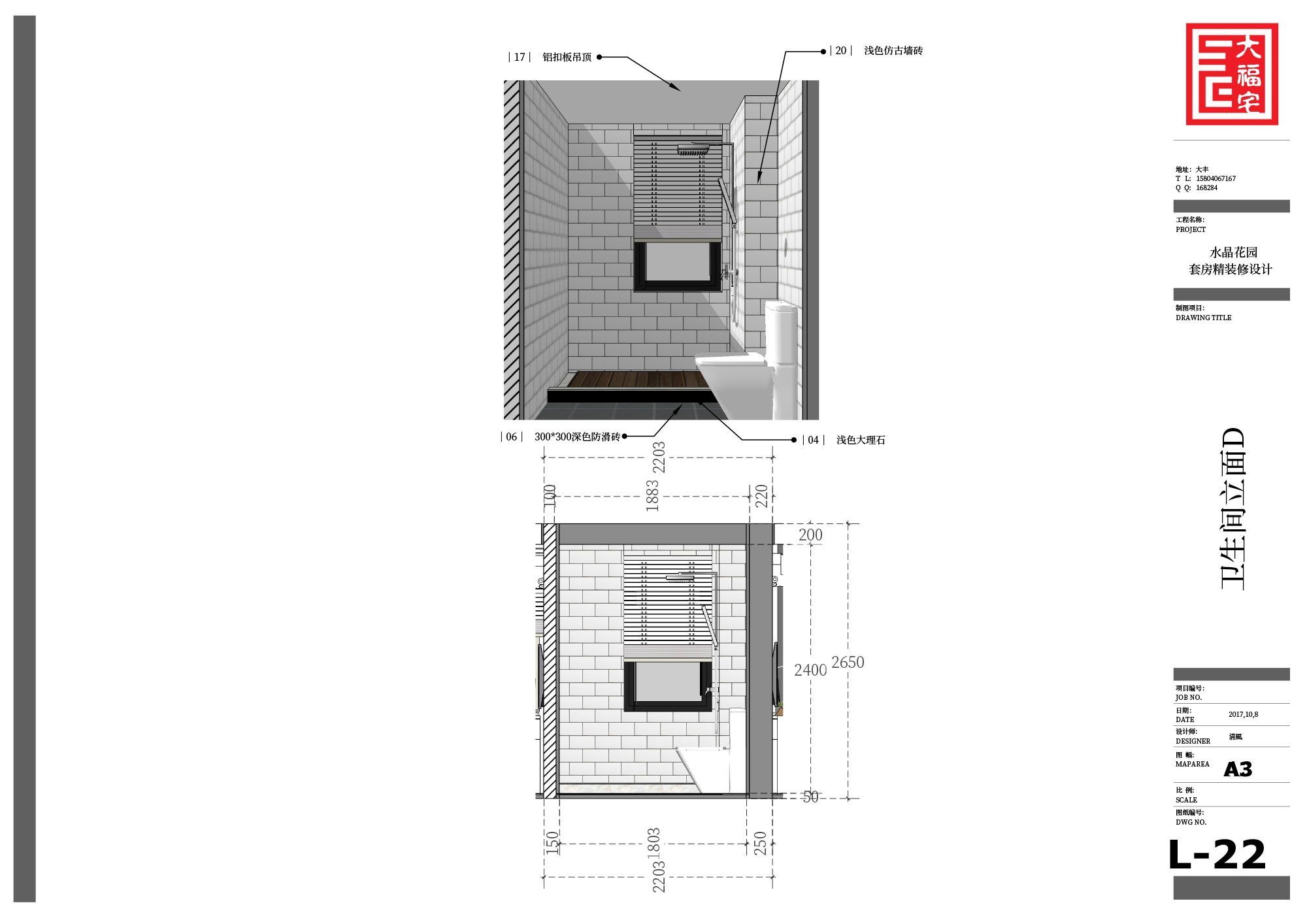

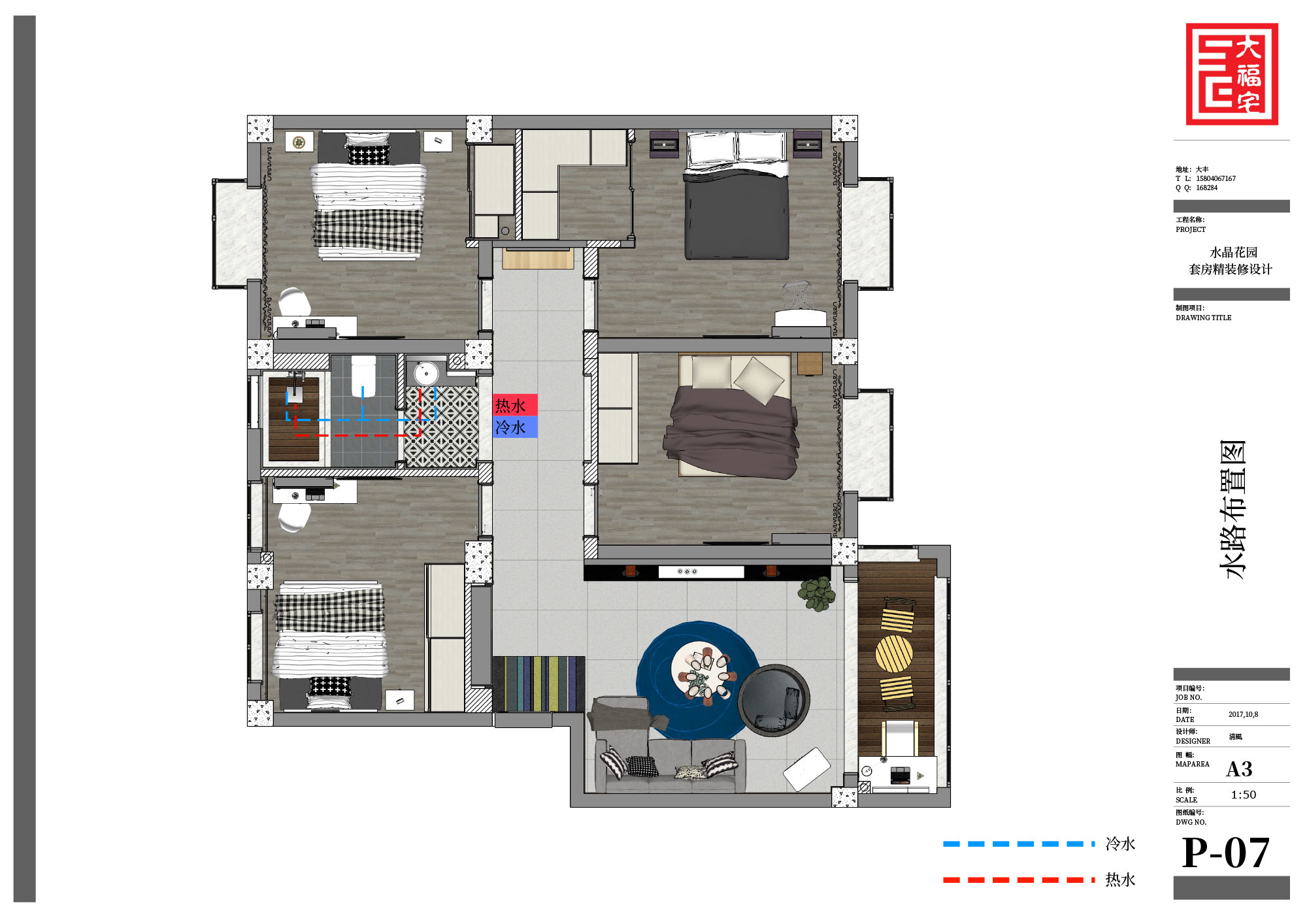

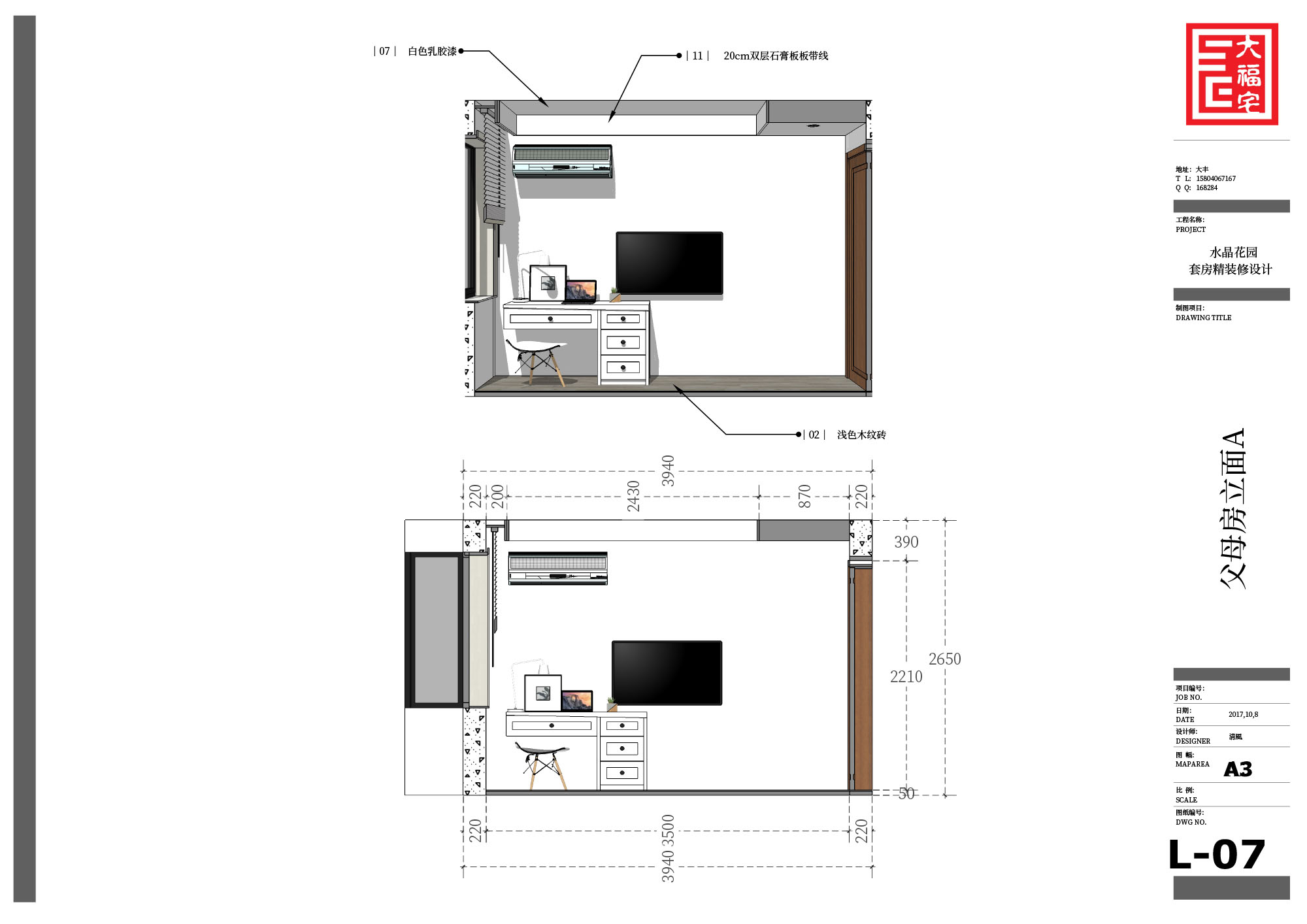

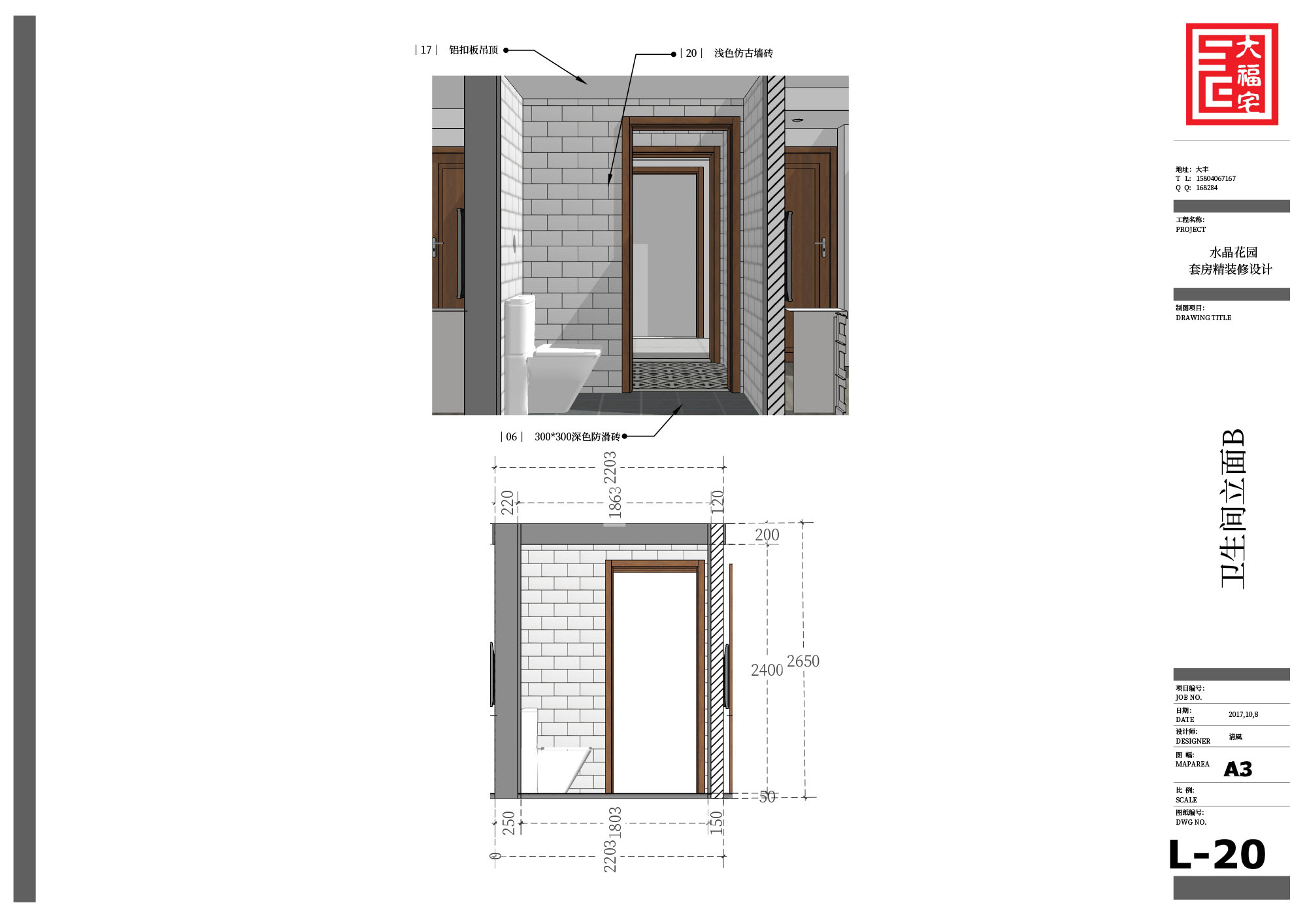

以下是国内优秀案例图纸:
欢迎围观
