解决CAD文件导入SketchUp后显示不全的问题

老师介绍：小敏-扮家家特训营讲师，拥有7年丰富设计经验的资深设计师，精通各类风格的空间设计与装饰，擅长于各种施工技术操作，曾任国内大型设计机构的首席设计师。

日常工作中，软件之间转换使用是常有的事情。可并不是每次都那么的顺利，对不对？就拿今天要为大家解决的问题为例。就是那样简单的一步，有时候就因为没人提醒一下。让我们白白浪费很多时间，拖延了整个项目的进度。

当我们将cad文件导入SketchUp做模型的时候，常常会有cad图纸显示不全的问题。

在此，我就来为大家解决一下这个磨人的小妖精吧！！

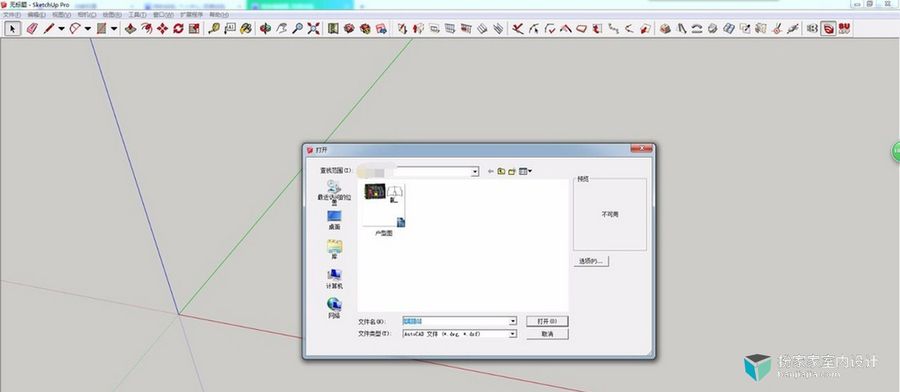

首先我们打开SketchUp，并选择要导入的文件。

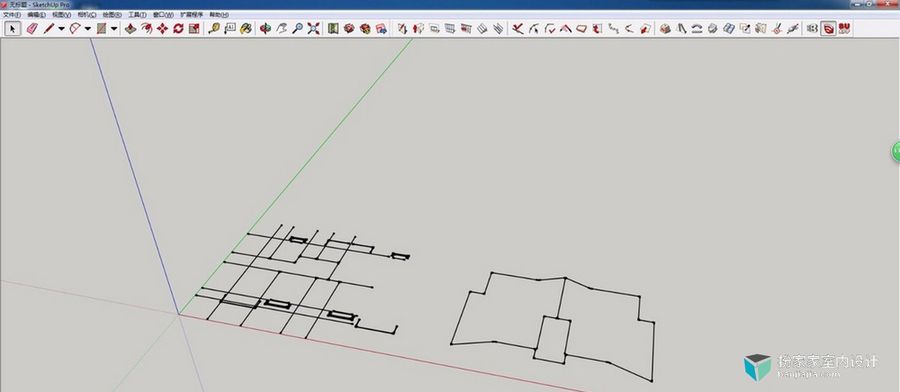

当文件导入之后，就会发现导入的图形和自己在cad中绘制的并不匹配。

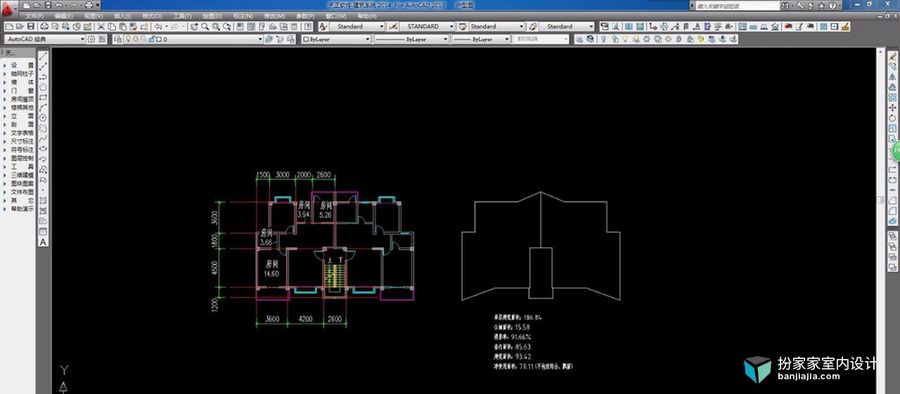

其实当打开cad图纸的时候，如果是用天正画的就需要用天正打开。由此可见，在天正中，图纸是没问题的。

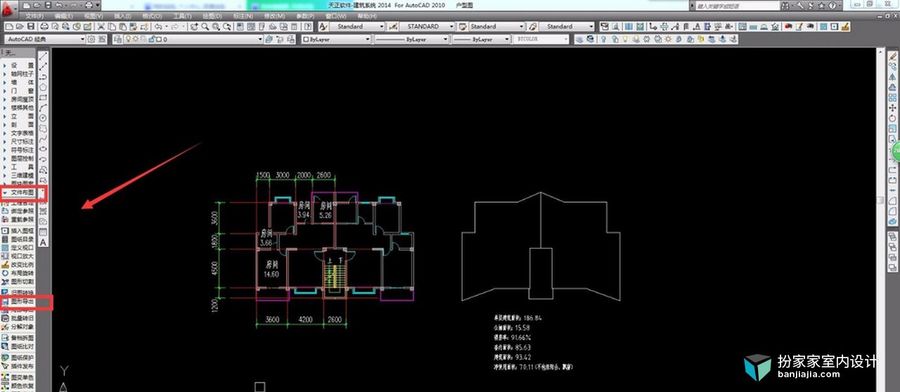

从图上我们可以看到在天正左侧工具栏中有很多功能按钮。在此，我们依次选择“文件布图-图形导出”

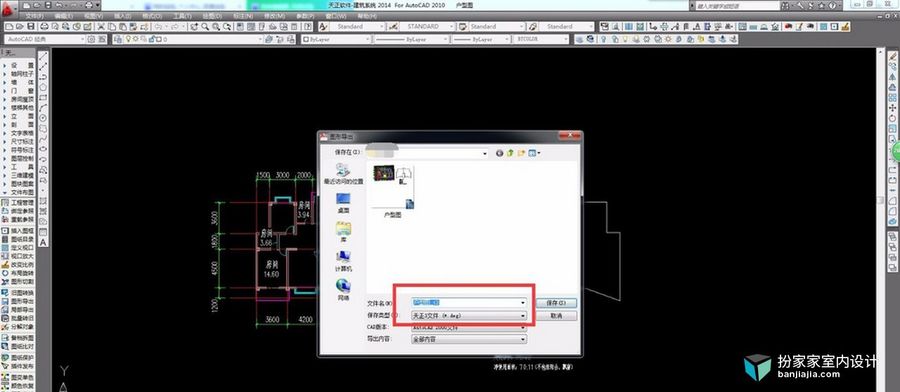

将图形导出为t-3格式文件。

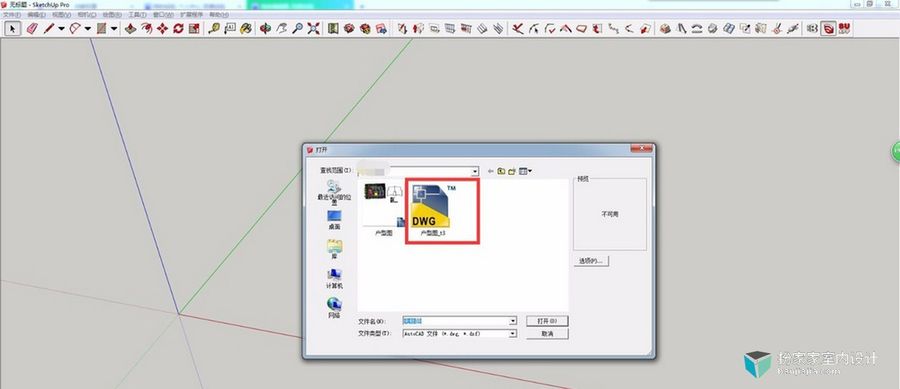

再返回到SketchUp重新选择导入，导入的时候选择刚刚保存的t-3格式文件。

确定之后，文件就可以完全导入了。如果需要cad作为底图，并显示标注信息的话，就需要将所有的图纸全部炸开再重新导入一次。

在这小小的提醒一下大家，使用天正导出或者图形完全炸开两种方法都可以哦！
