CAD中旋转视图而不改变坐标系的小技巧

旋转视图

旋转视图的命令是DVIEW，此命令的选项有很多，只看旋转视图的操作方法。

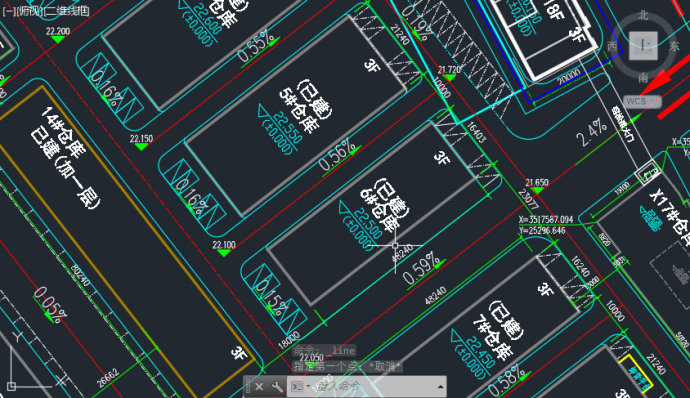

1、打开需要旋转视图的图形，如图所示。

在旋转视图之前我们需要知道旋转的角度，可以通过查看图中的文字或直线的角度。

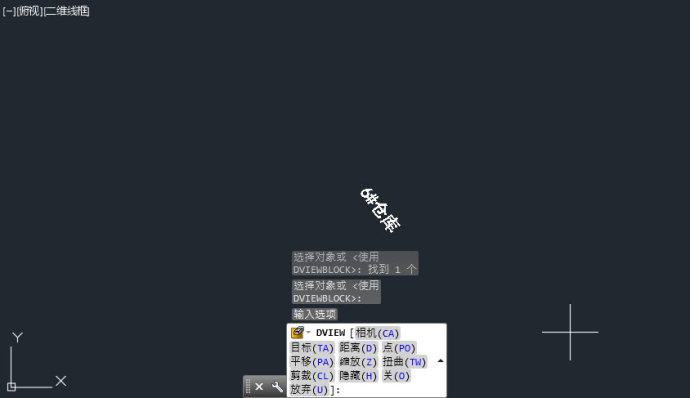

2、输入DVIEW命令，回车，软件会提示让选择一个对象或使用DVIEWBLOCK。

这个提示是让我们选择一个对象来预览视图旋转的效果，DVIEWBLOC就是软件提供的一个默认的图形。

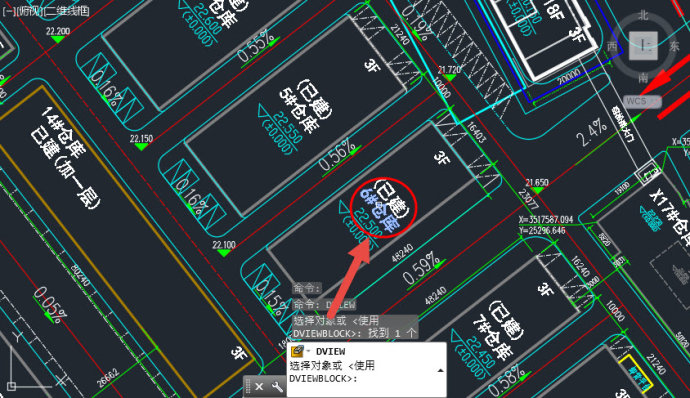

3、可以选择图中的一个文字或直线，如图所示。

4、回车，确认选择完了对象，此时图中只显示了被选中的文字或直线，命令行会显示DVIEW的一系列选项。

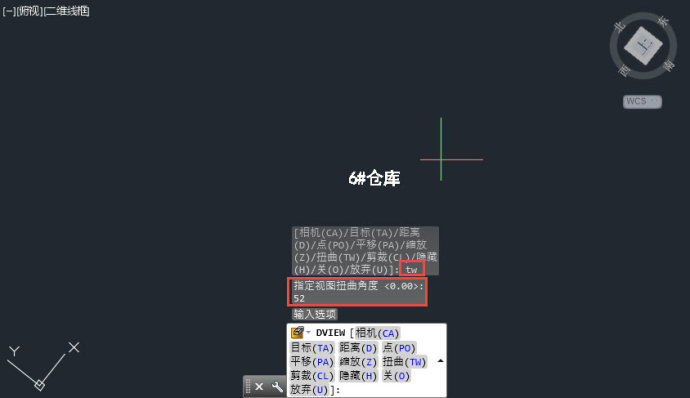

5、输入TW，回车，此时可拖动光标来确定旋转角度，也可以输入事先已确定的角度后回车，可以看到图形被旋转了。

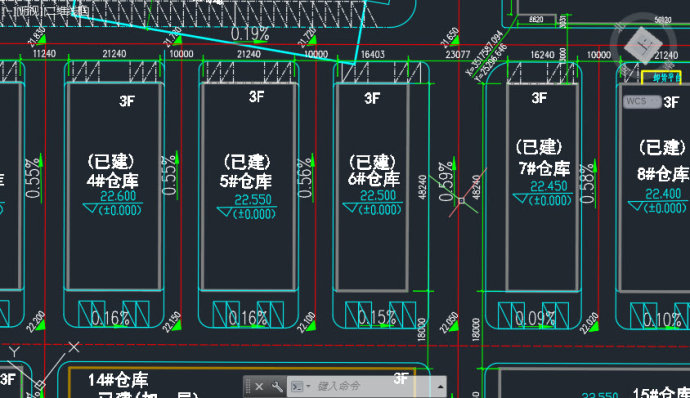

6、回车，确定视图旋转角度，整张图纸就完全显示出来，视图应该就旋转到我们需要的角度了。

利用UCS和PLAN命令旋转视图

其实用UCS也行，输入UCS，回车，输入Z，回车，输入要旋转的角度，将坐标系旋转。然后输入PLAN，让视图跟坐标系对齐。

然后输入UCS，回车，输入W，回车，再将坐标系恢复成默认的世界坐标系。

注：UCSFOLLOW需要设置为0，否则设置了坐标系视图会自动对齐。
