如何解决绘制虚线时，模型空间与布局空间不能同步显示？

老师介绍：小敏-扮家家特训营讲师，拥有7年丰富设计经验的资深设计师，精通各类风格的空间设计与装饰，擅长于各种施工技术操作，曾任国内大型设计机构的首席设计师

用户提问：绘制虚线时，模型空间与布局空间不能同步显示，是怎么一回事？

嗯，今天为大家来介绍一下，遇到这种烦死人的情况怎么办？

在日常学习与工作中，我想很多运用布局空间的同学都会遇到“在绘制梁体或者轴线的时候，在模型空间里面虚线会变成连续的线。可我们去到布局的时候却是正常的图纸”这个问题...

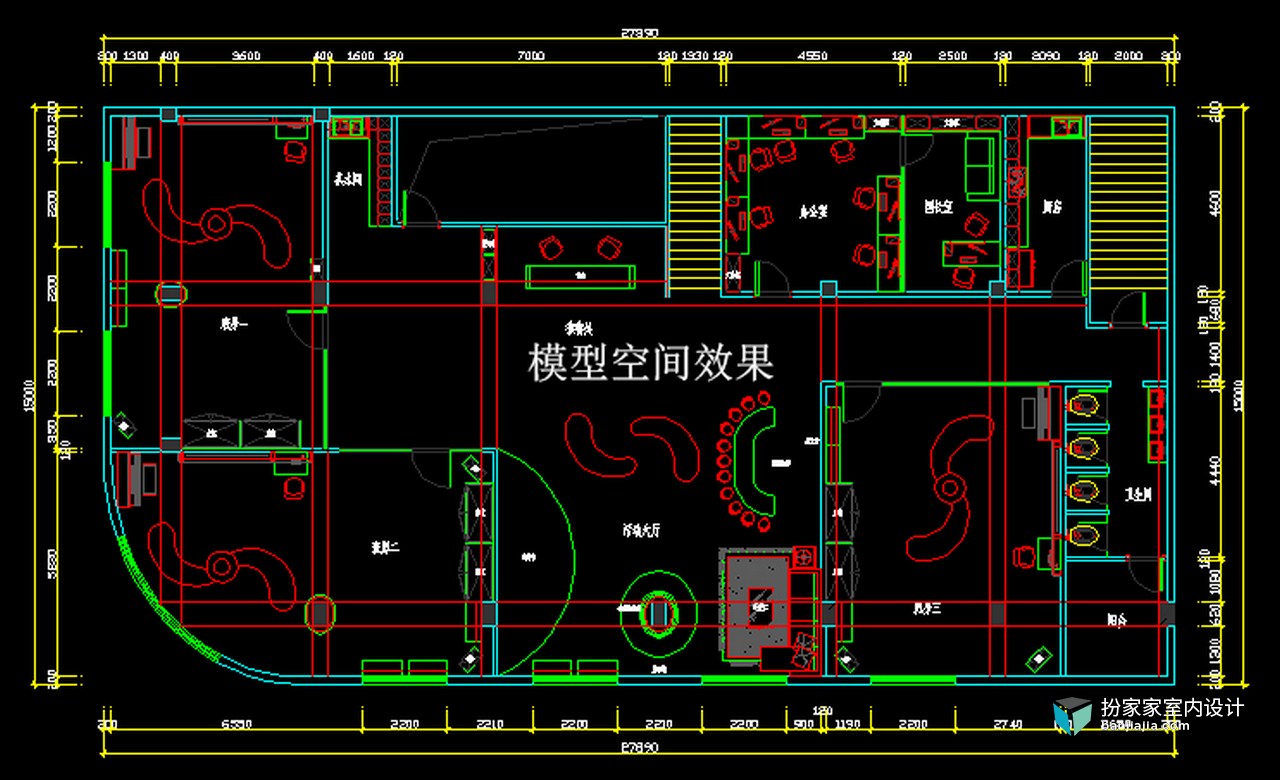

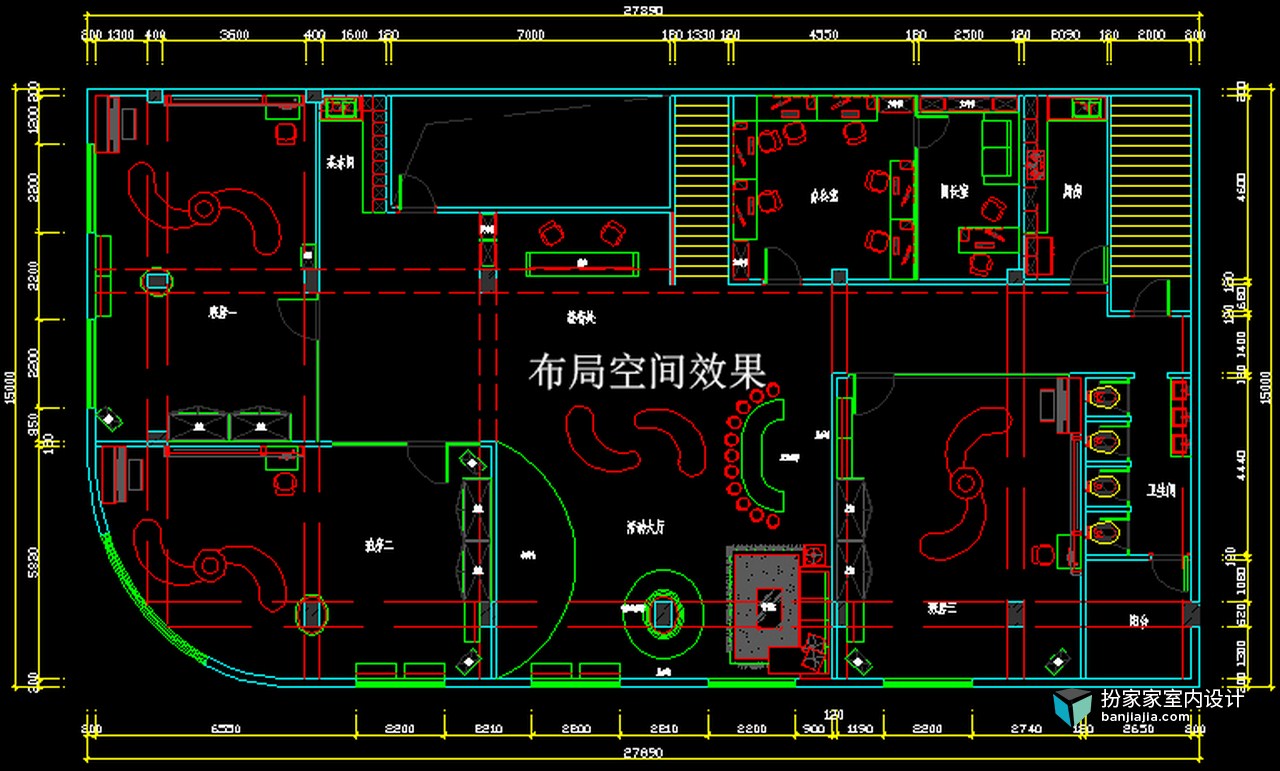

如图所示，可以清楚的看到布局空间的虚线是很清晰的，而在模型空间里面看到的却是连续的线条。是什么原因造成这一情况的？

▶原因在这里

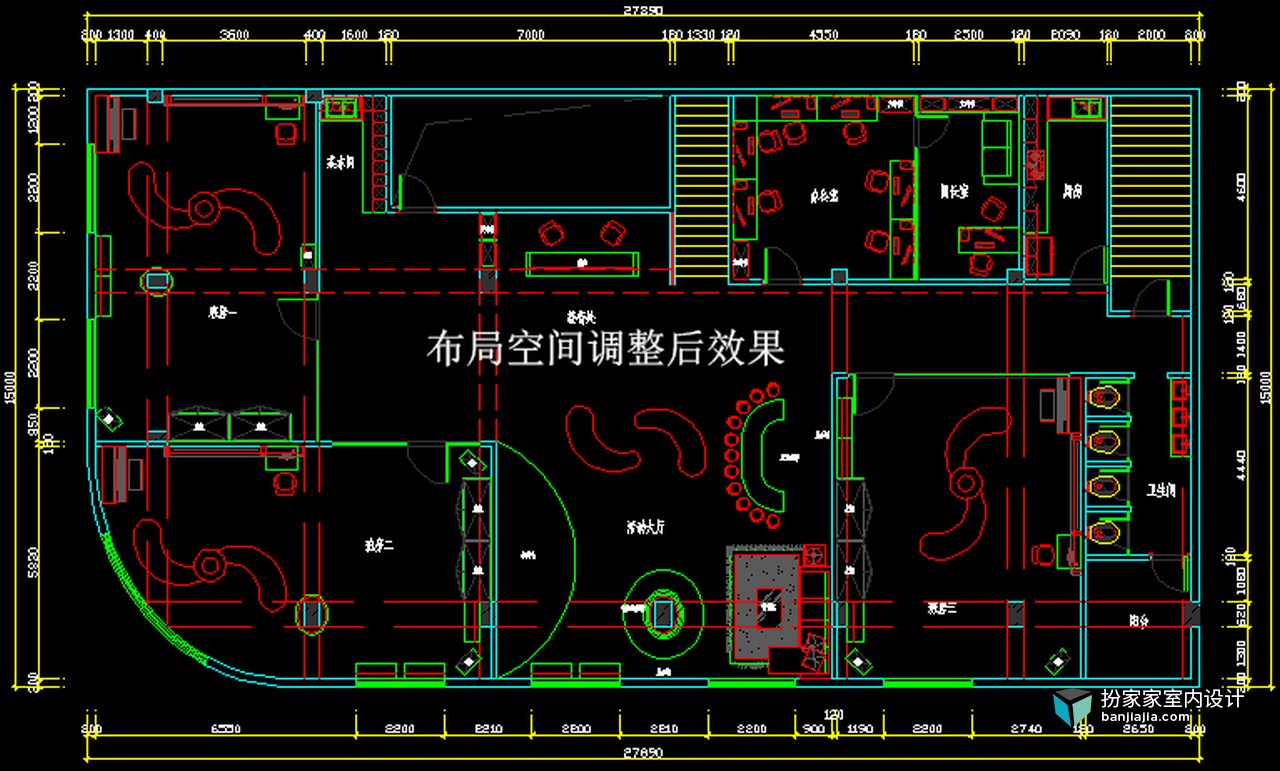

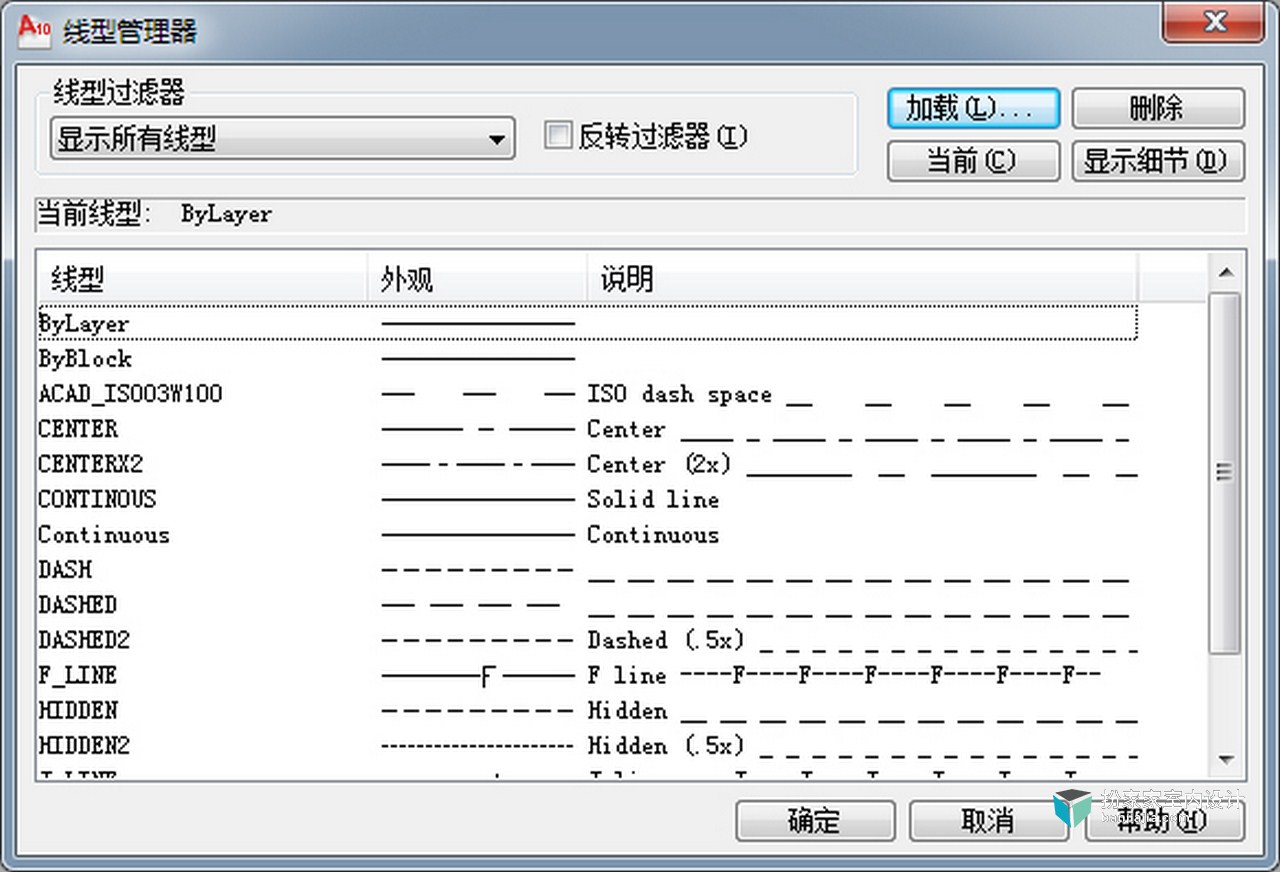

可能大家对此会非常苦恼吧！其实成因是非常简单的。那就是模型空间与布局空间之间存在着比例的关系。这一比例就是视口的比例。当我们在模型空间绘制的时候，它是全局比例乘以1:1的线性去完成的。可布局空间的显示却是全局比例乘以“视口比例”来完成的。因此，全局比例可以输入“LT”进行设置。而我们想让布局空间显示更加清晰则把全局比例调大就可以了。

当我们调整好布局空间的视口显示效果就可以直接打印输出了。

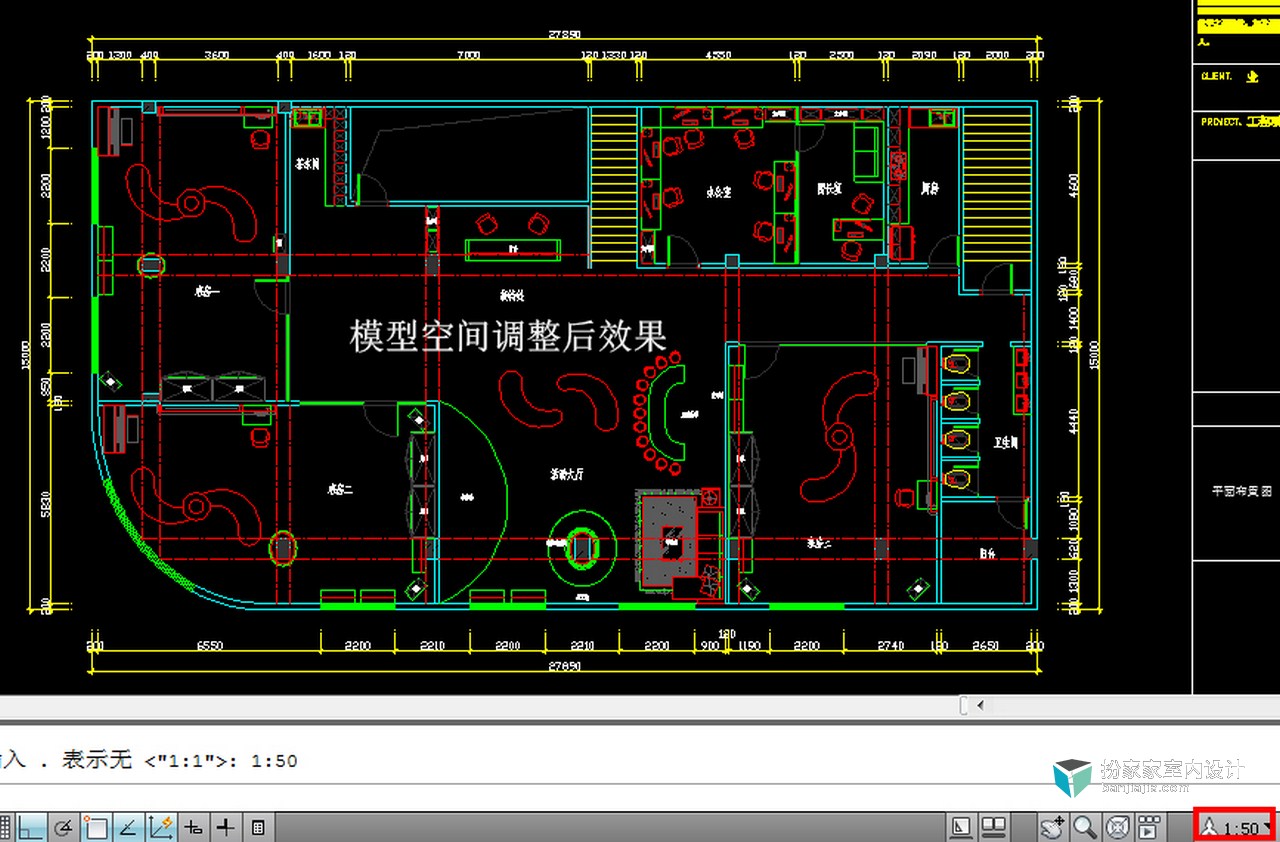

布局空间解决了，那我们的模型空间呢？从上文，我们已经知道两者之间就因为比例的问题，所以才会显示不对。那么，我们只要在模型空间把比例统一一下就可以了。如果布局空间视口比例为1:50，我们只要把模型空间的注释比例调整为1:50就好了。

无论是哪个空间出错，我们都只需调整出错的哪一个空间就可以了。希望能帮助到各位同学！！！
