【魏哲图文】球体结构穿插吊灯

正在参与:建模图文推荐

老师:魏哲

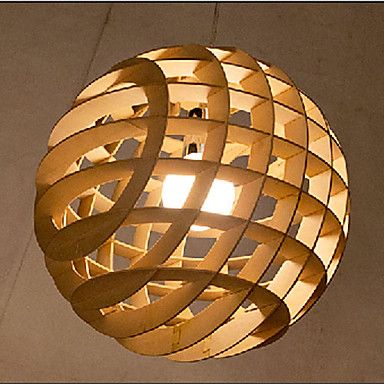

前言:球体结构穿插吊灯
所用软件:3dsmax  2016
知识点:截面的运用

扮家家室内设计网

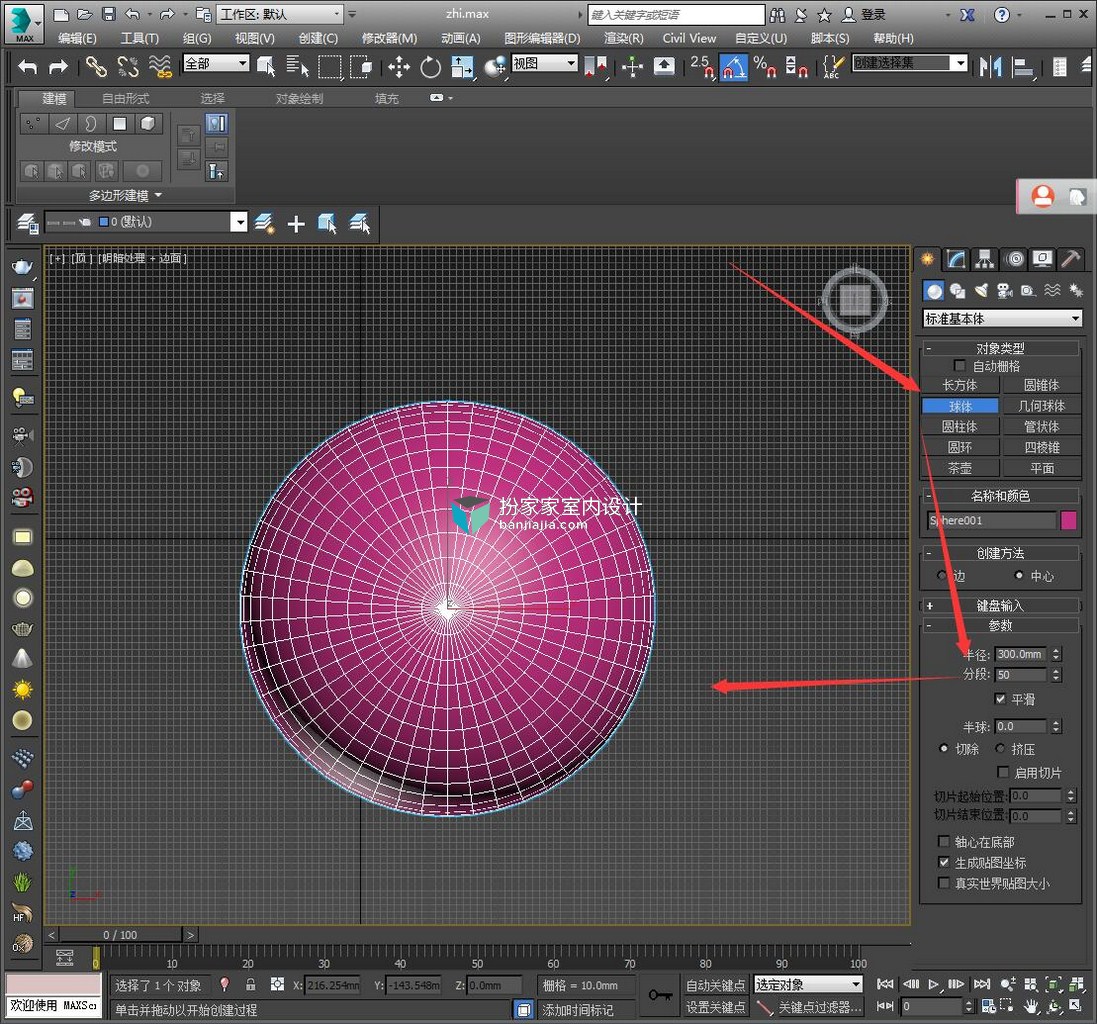

1,顶视图创建球体-半径300,分段50

【魏哲图文】球体结构穿插吊灯

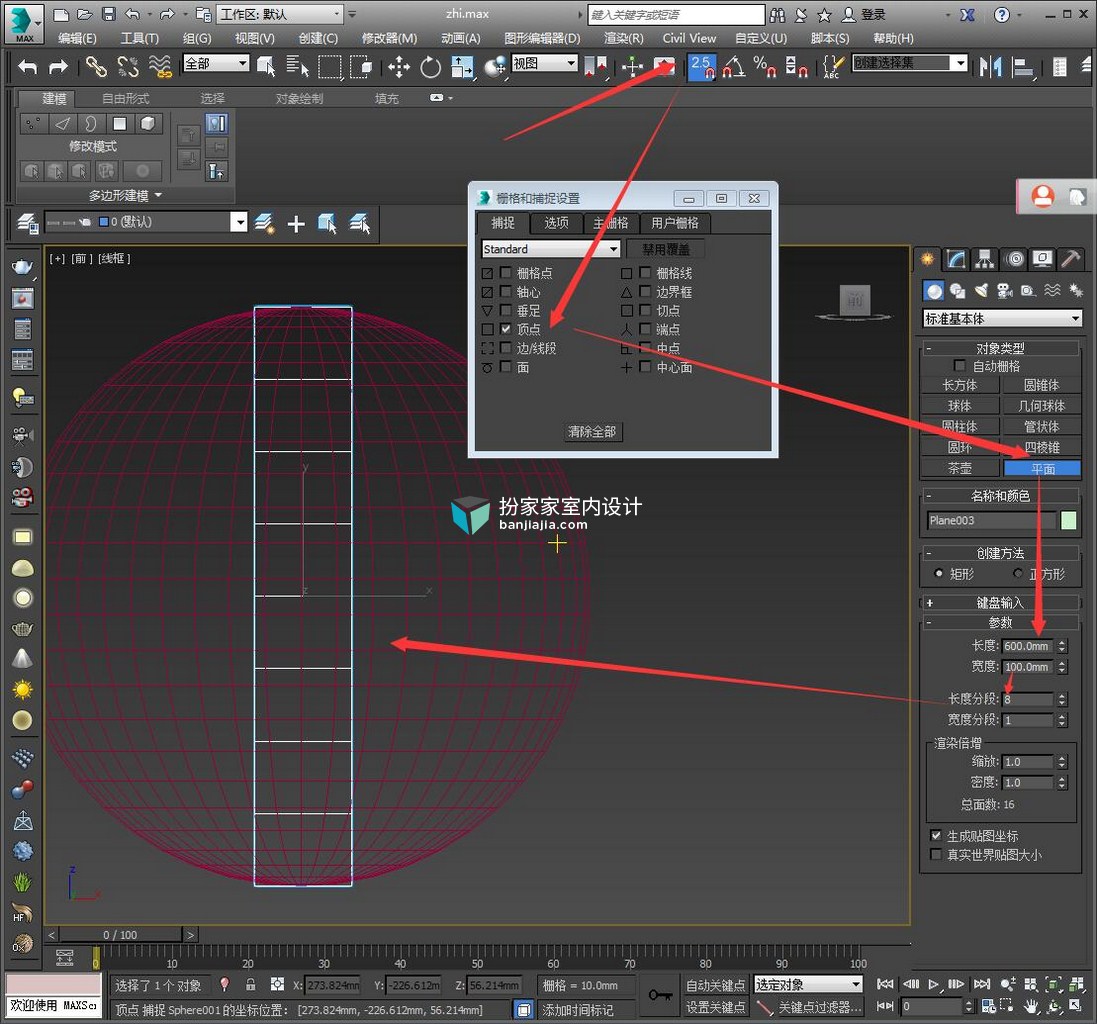

2,打开捕捉开关-前视图创建平面-捕捉球体的上下顶点-长度600宽度100长度分段8

建模图文

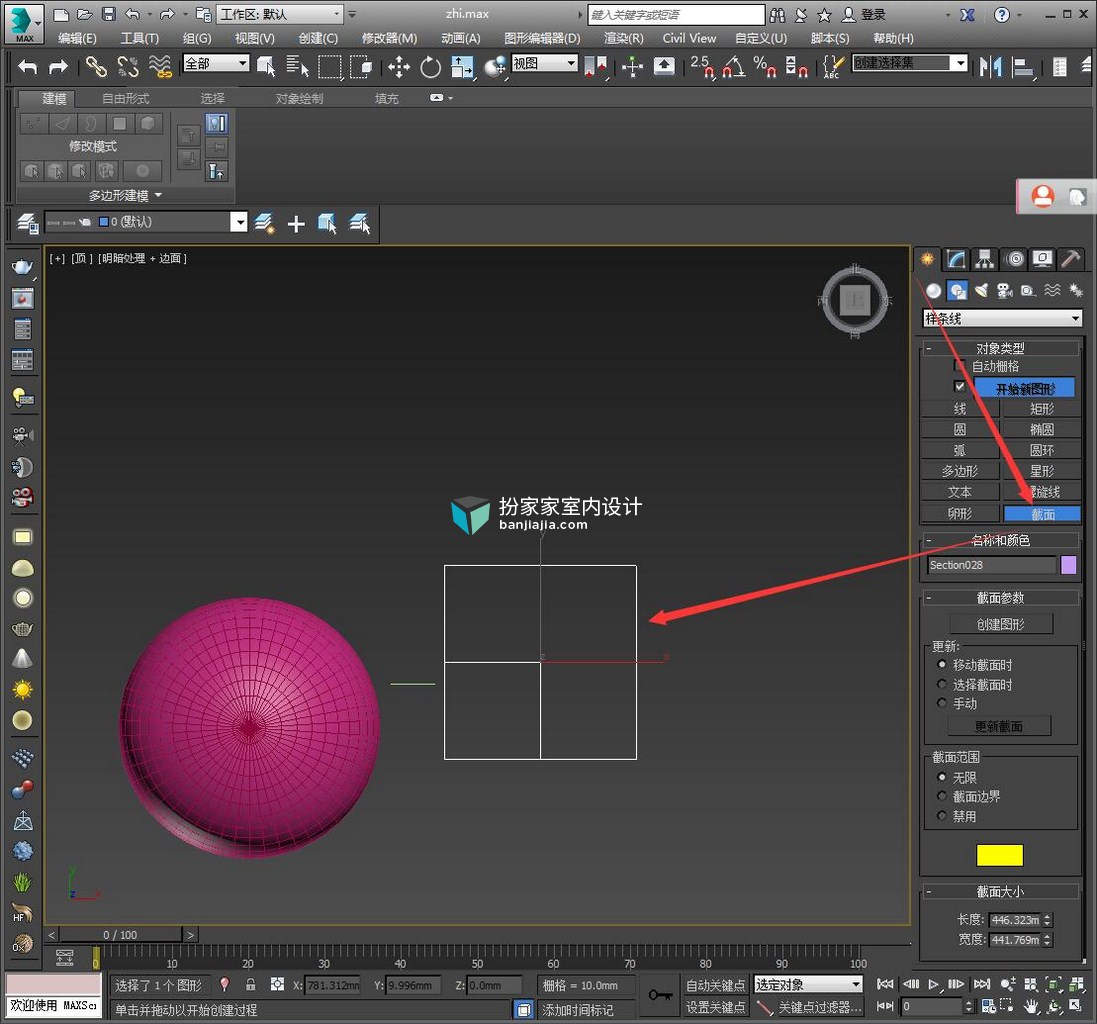

3,顶视图创建截面

建模

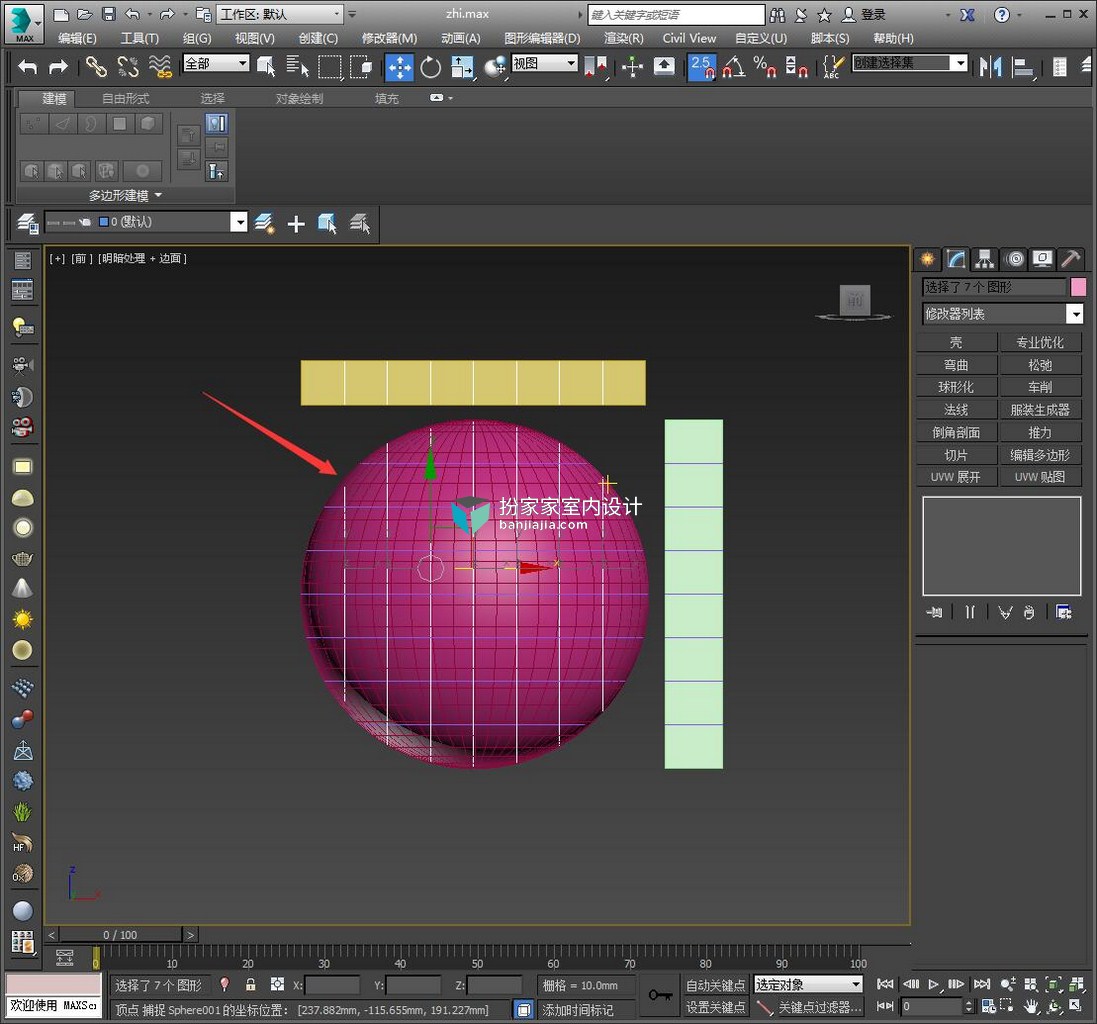

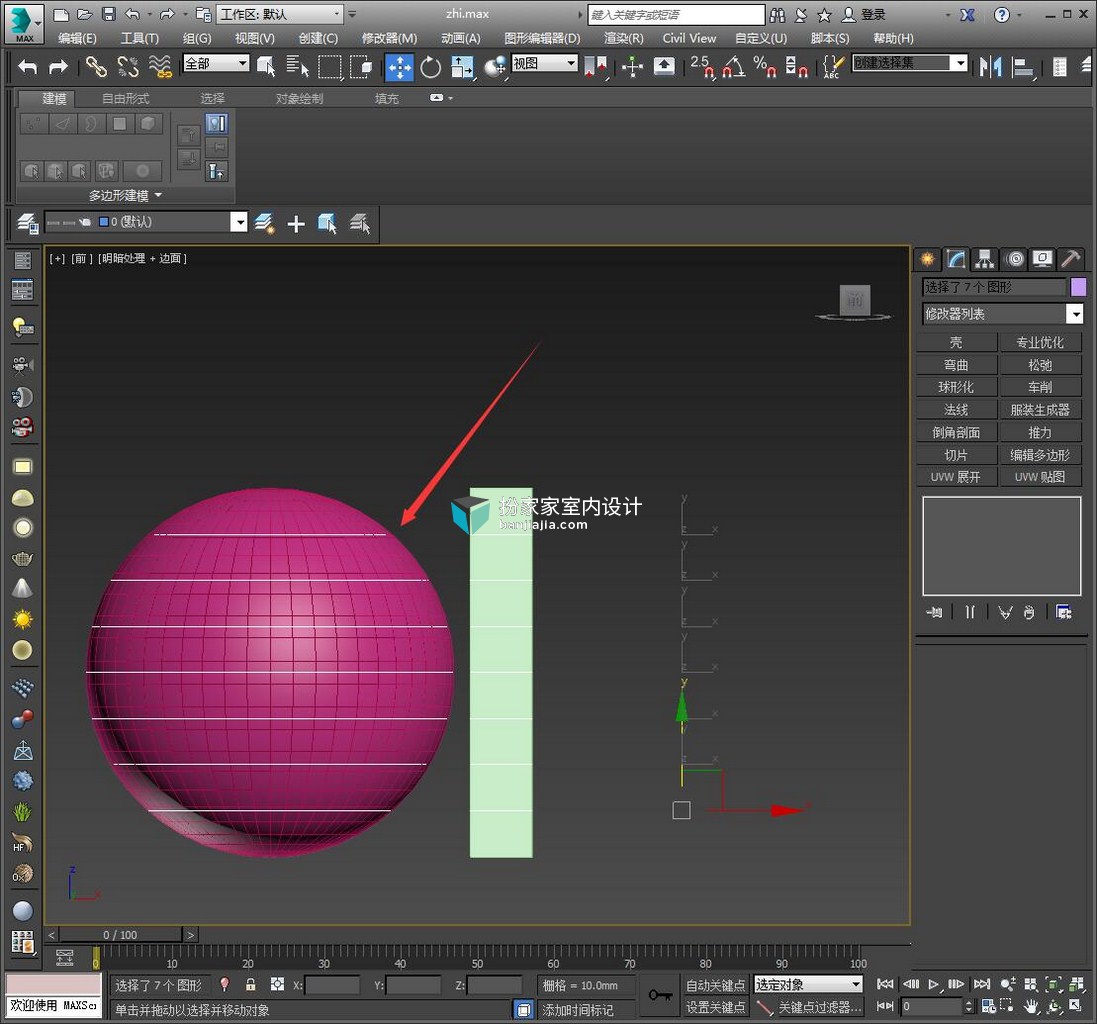

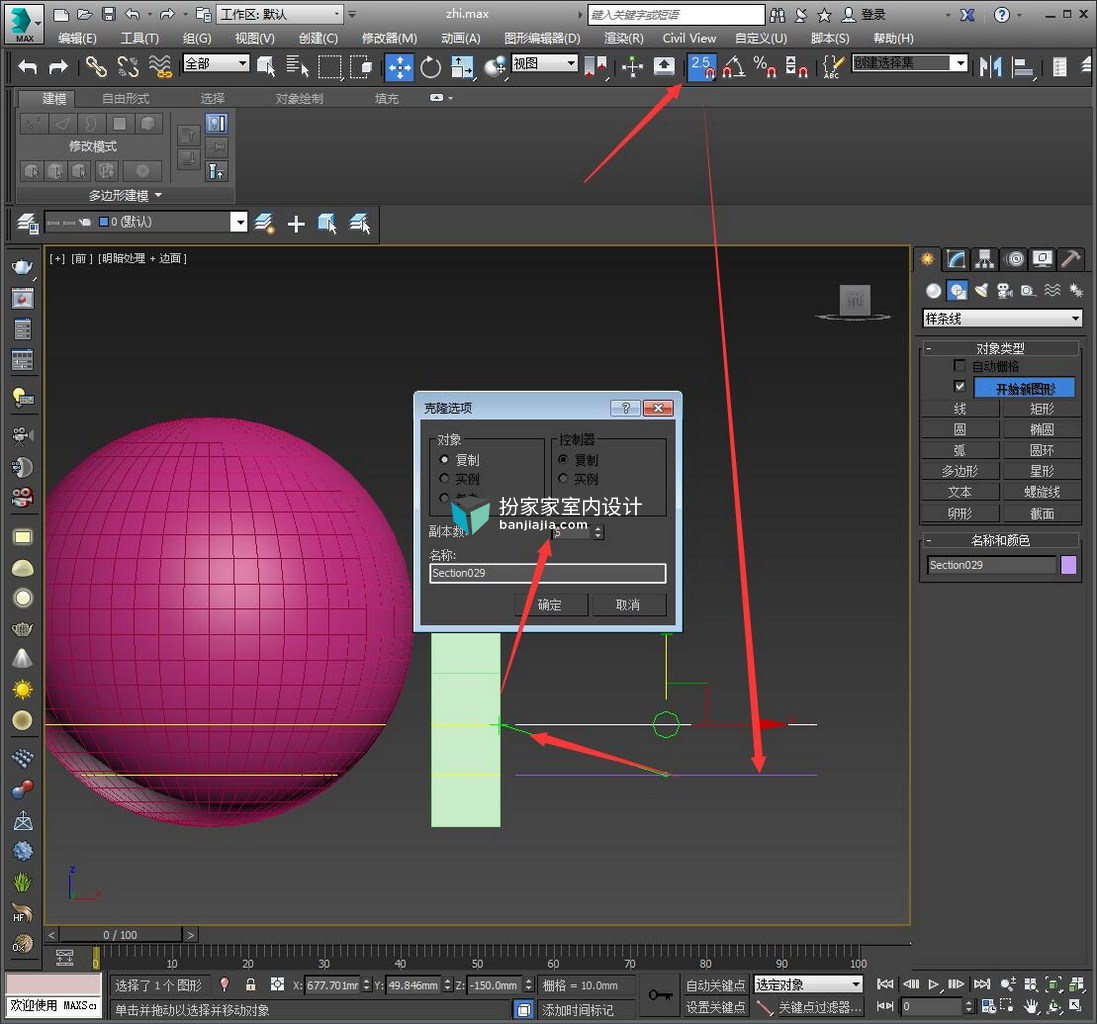

4,打开捕捉开关-开始移动捕捉复制6个

3d

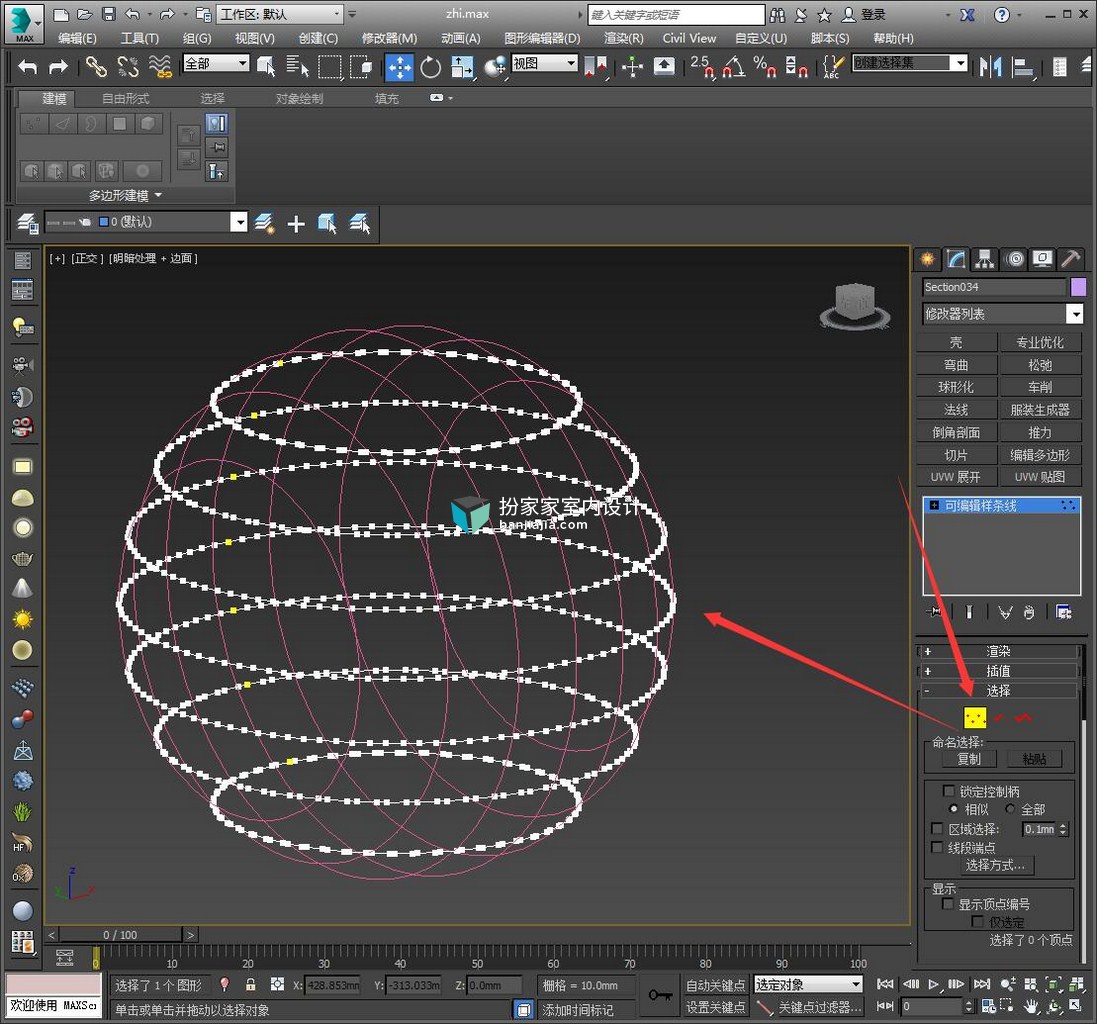

5,选中所有截面-转为可编辑样条线-得到如图

进阶水平

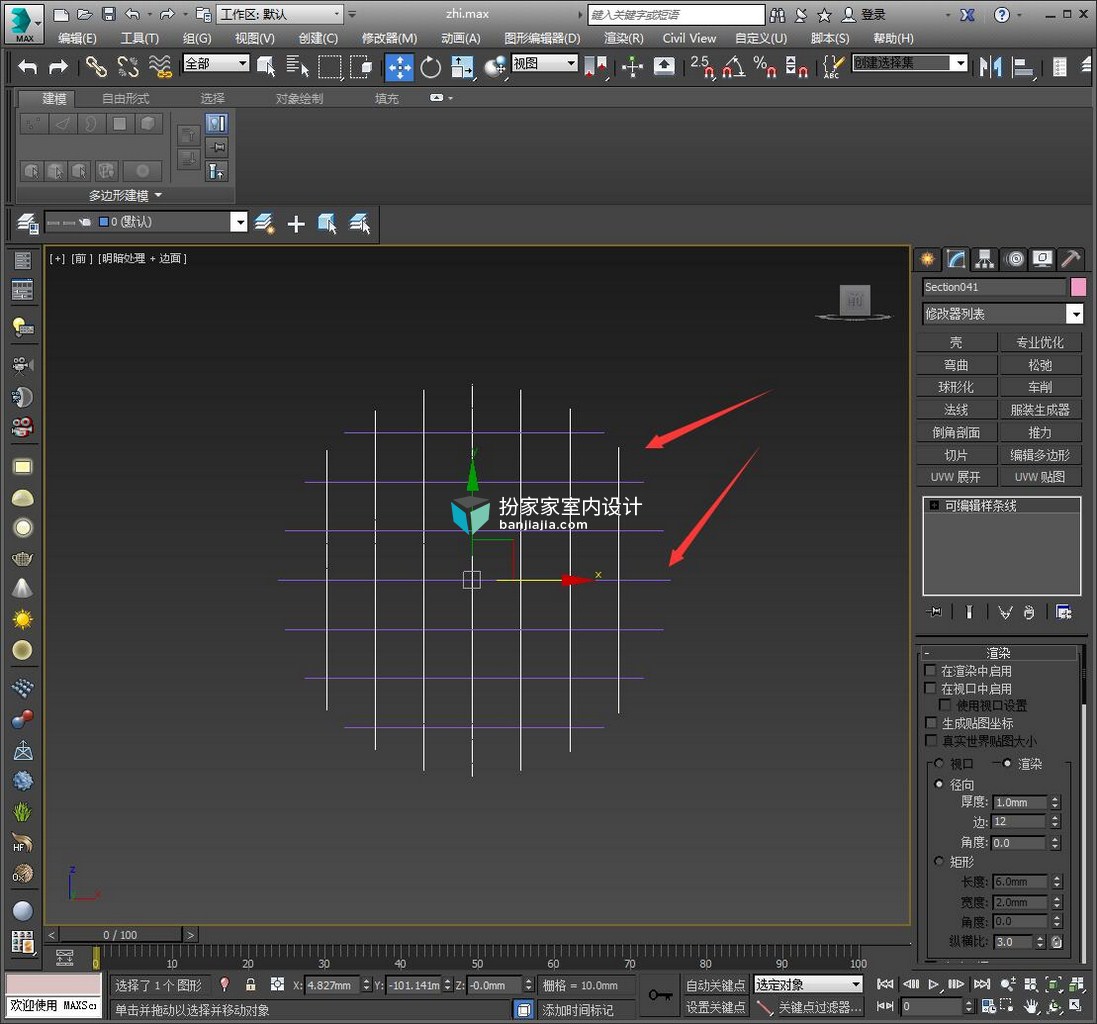

6,同上操作-做出竖向截面-得到竖向样条线-如图

球体穿插造型

7.删除多余部分,只保留样条线,分别附加横向与竖向样条线,如图

扮家家室内设计网

8,分别选中2个样条线顶点层级-进行焊接顶点

【魏哲图文】球体结构穿插吊灯

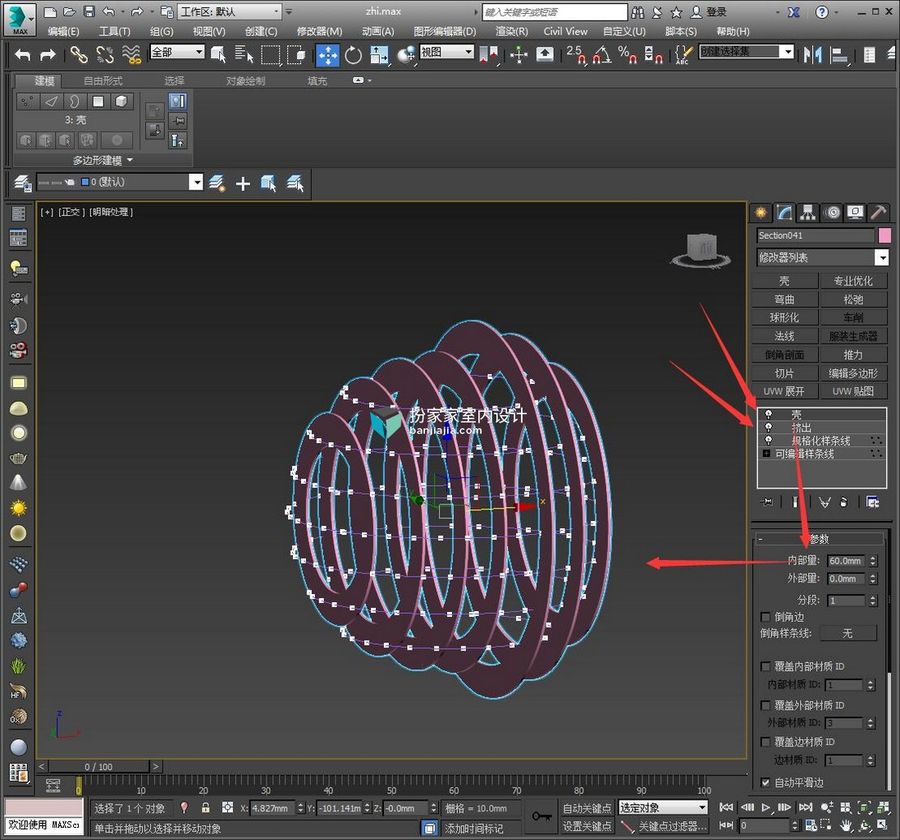

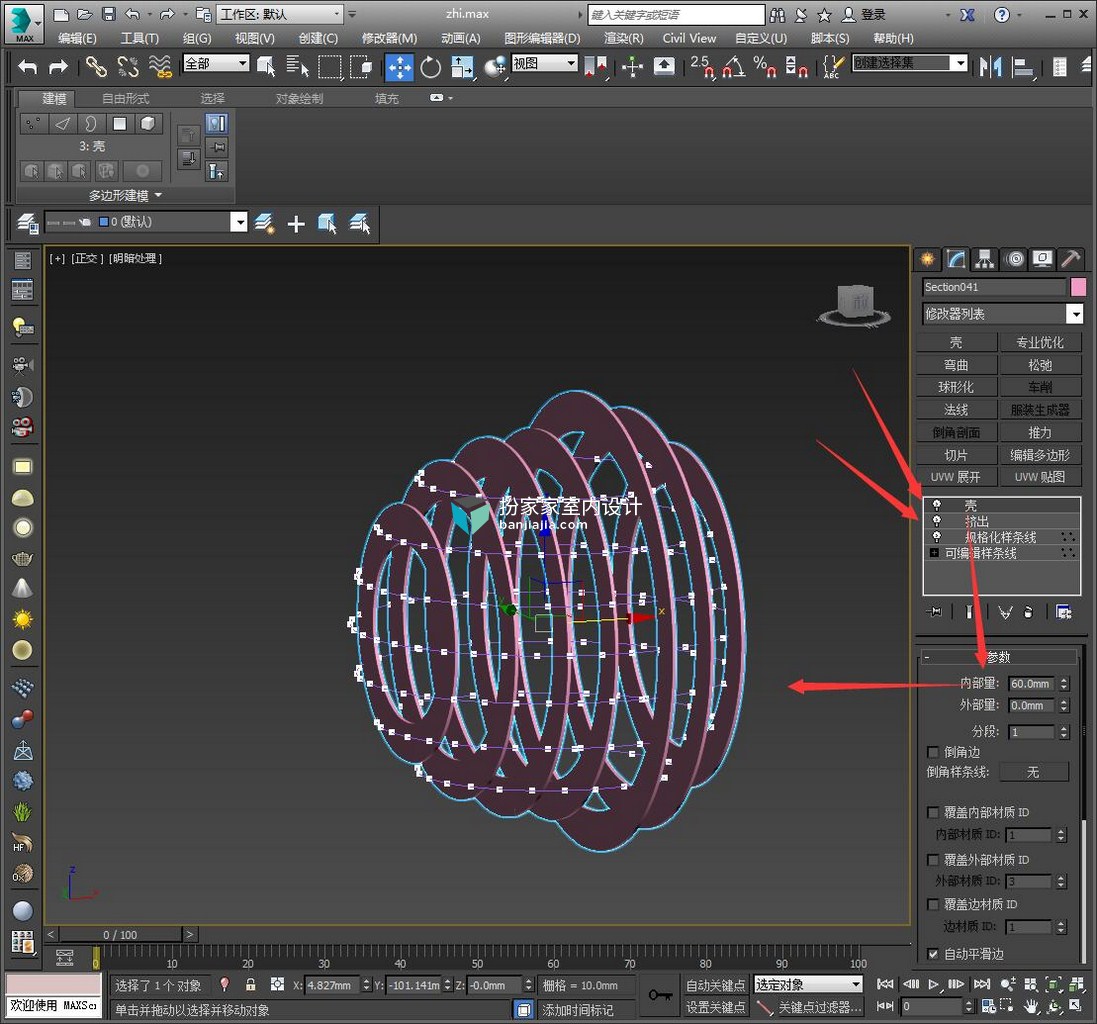

9,选中样条线点层级-添加规格化样条线-挤出5-取消勾选封口始端,末端-壳内部量60

建模图文

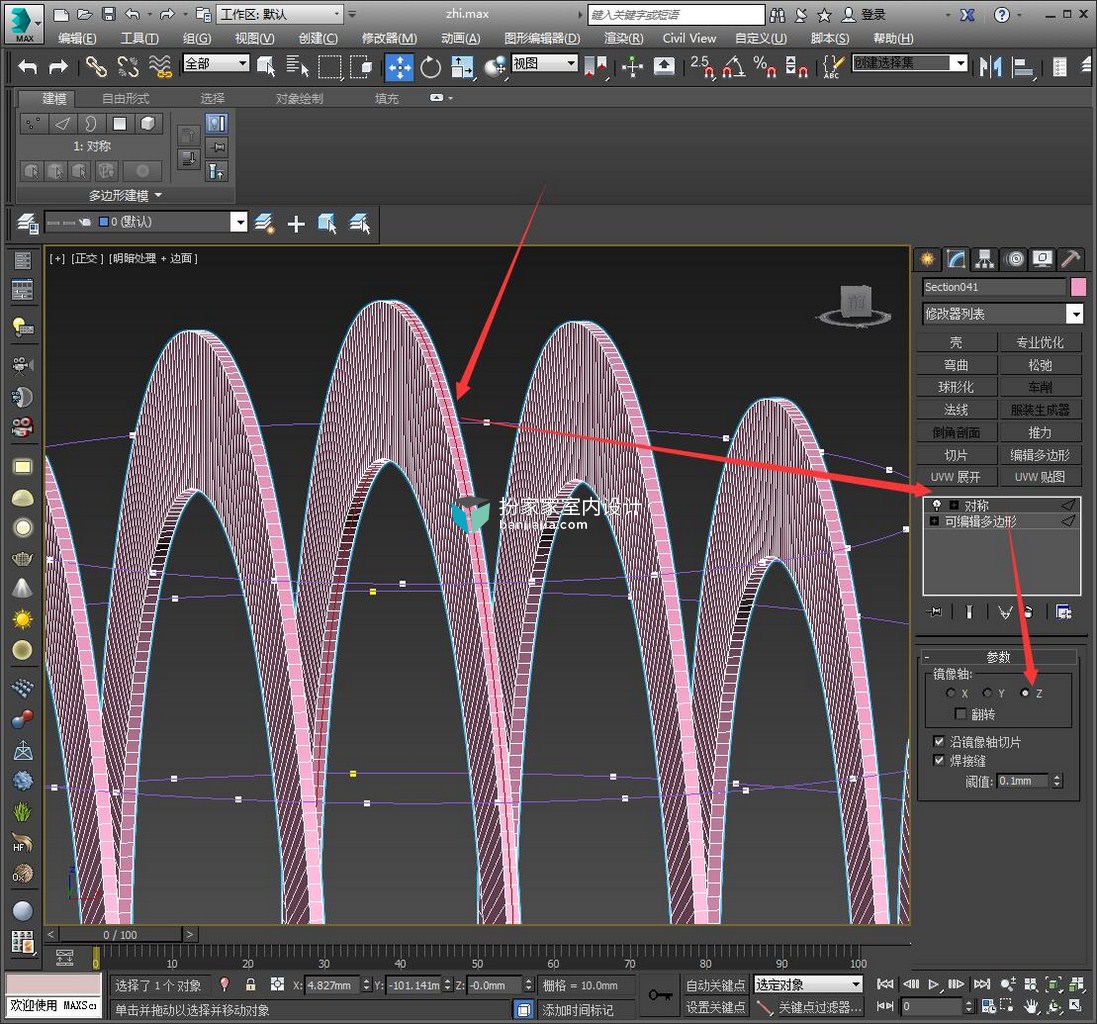

10,转为可编辑多边形-选中中间线段-环形-连接一条中线-对称-Z轴

建模

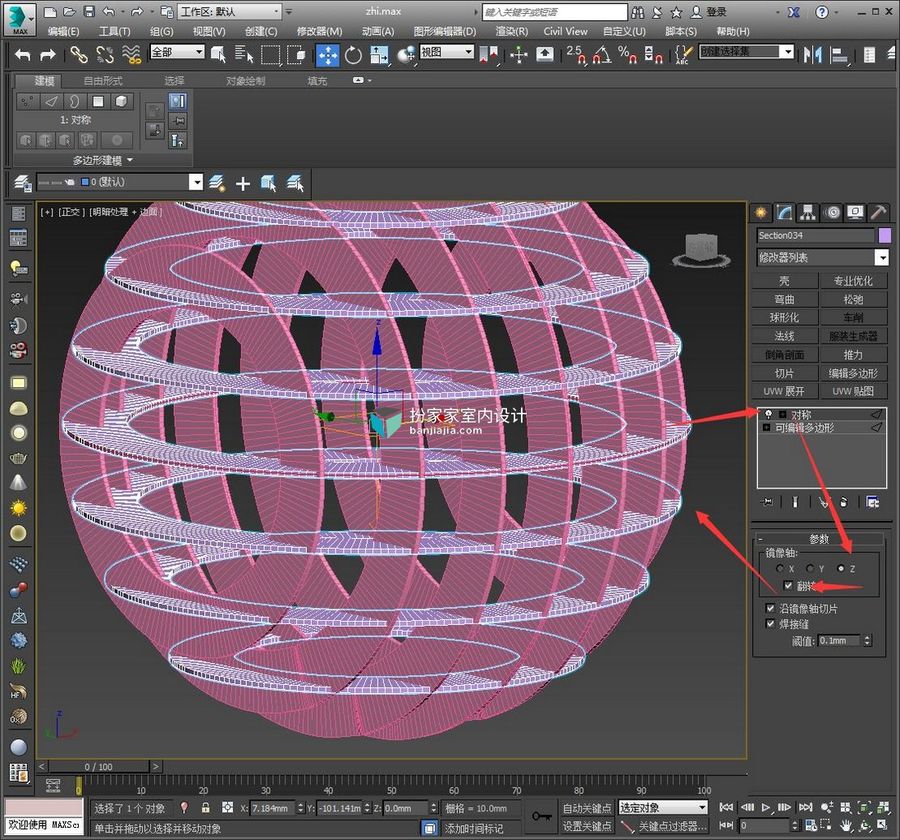

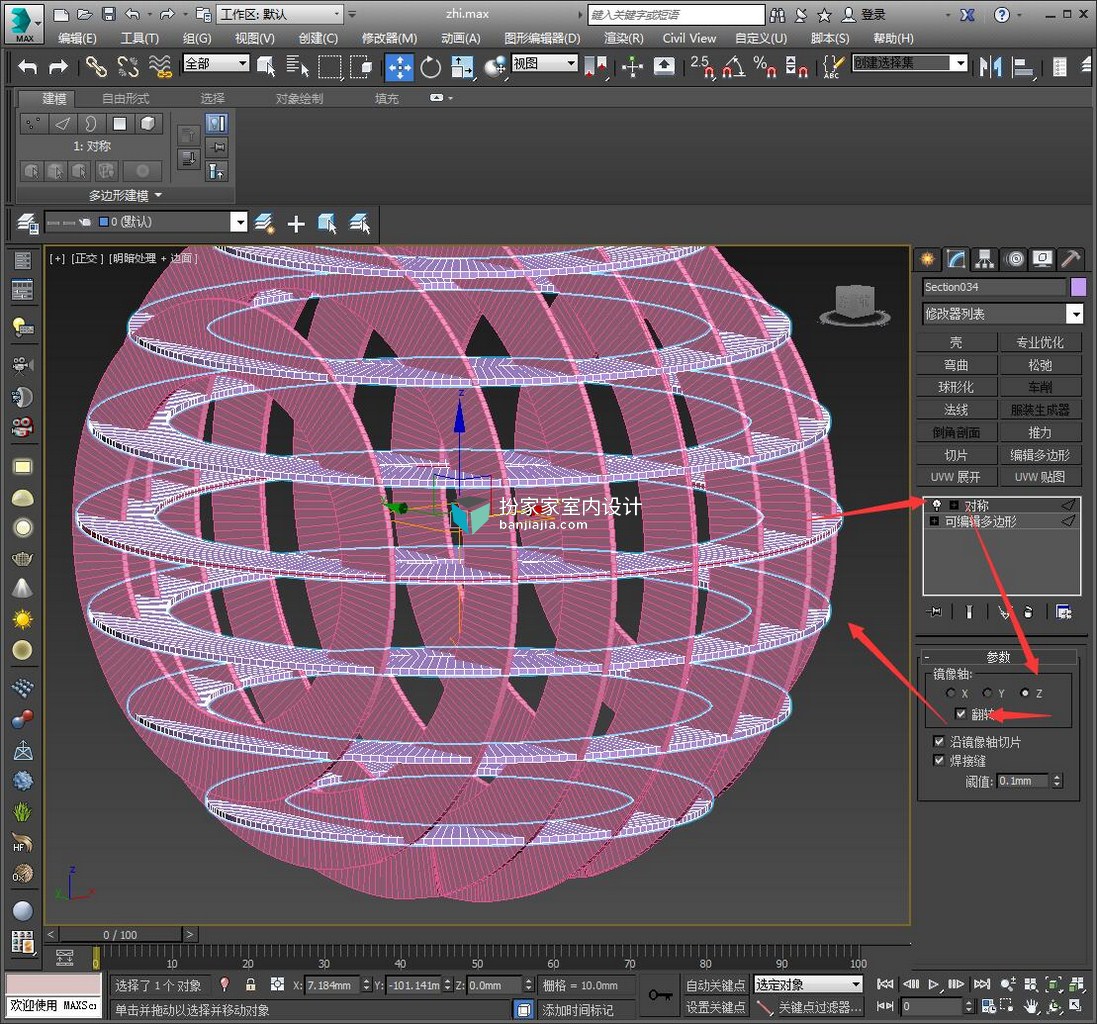

11,另一个横向同上操作-对称Z轴勾选翻转-得到如图

3d

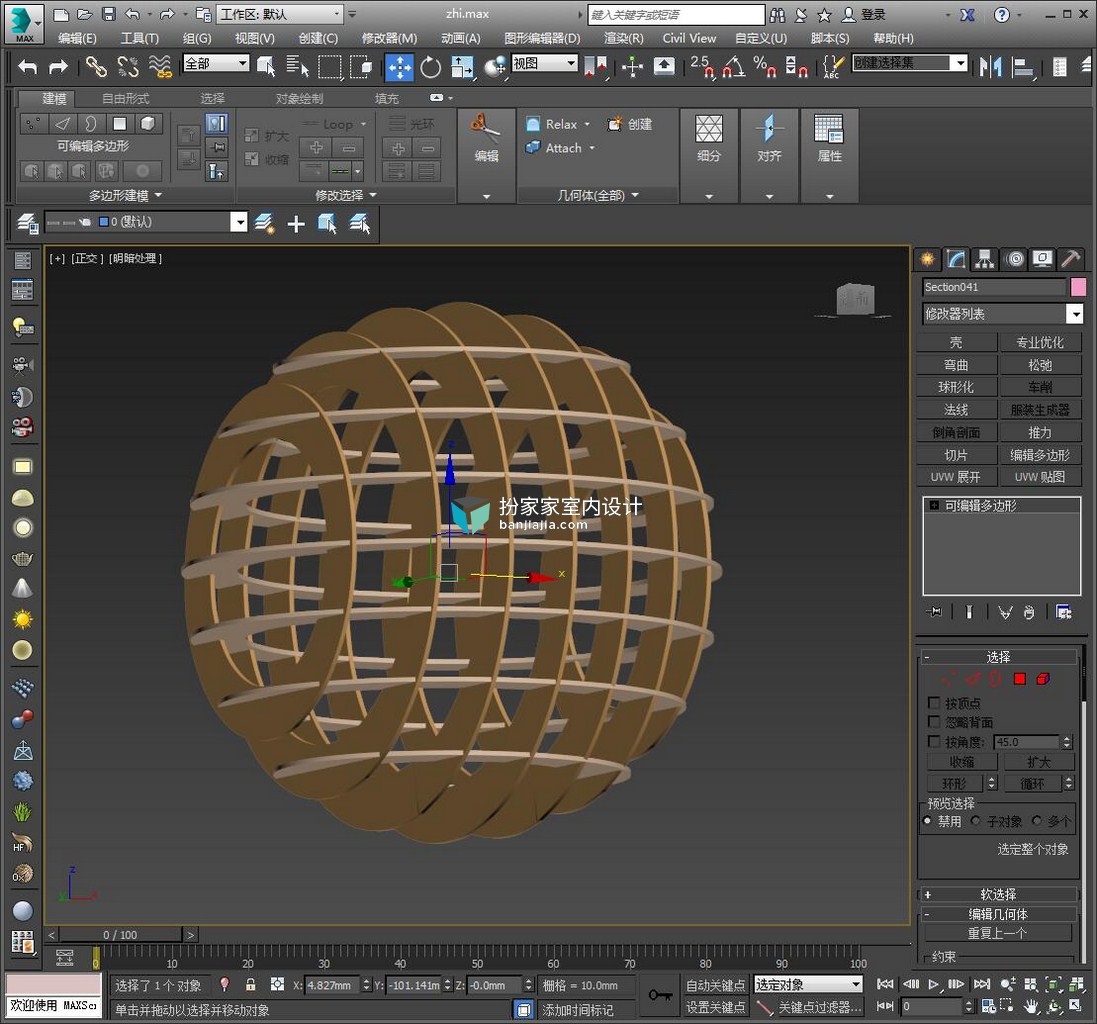

12,给上颜色-如图

进阶水平

建模问题很多不懂?

魏哲老师为你出招~

点击联系老师领取教程福利~

更多老师建模图文请点击:http://www.banjiajia.com/topics/6
