CAD如何恢复默认配置?如何保存和恢复绘图环境?

在CAD出现问题又找不到原因的时候,很多人都会尝试恢复默认配置,这个配置到底保存哪些东西?配置跟模板的作用到底有什么区别?

恢复默认配置

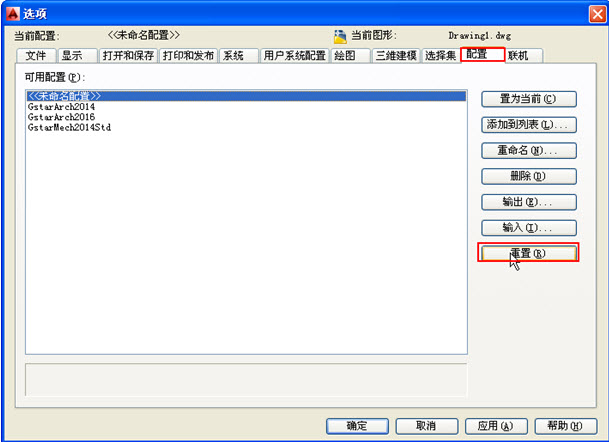

当CAD出现一些问题,例如双击文字无法编辑,不知道是修改了什么设置的时候,就可以尝试恢复CAD的默认配置,操作很简单:输入OP,回车,打开选项对话框,切换到“配置”选项卡,单击“重置”按钮即可。


扮家家室内设计网


如何修改和保存配置

一些安装在AUTOCAD的二次开发软件,例如天正建筑、浩辰建筑也会通过加载保存的配置来设置路径和相关参数并加载相关程序,如果需要在绘制不同图纸时使用不同的绘图环境,也可以自己添加多套配置。

CAD默认的配置使用的是黑色的背景色,下面尝试添加一套使用白色背景色的配置。

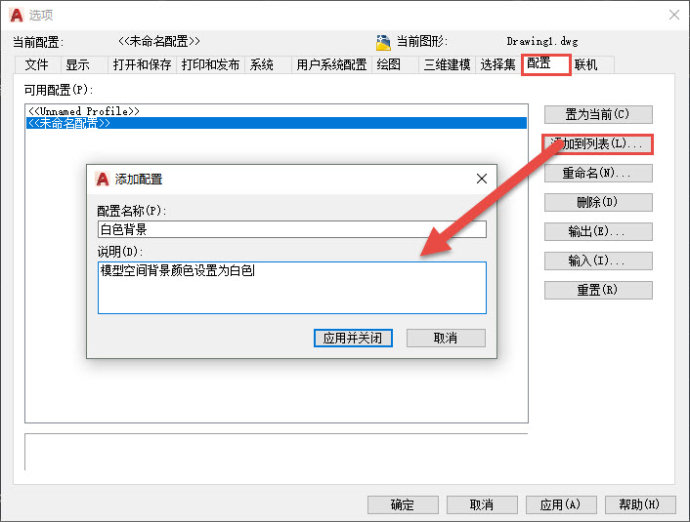

输入OP,回车,打开选项对话框,切换到配置选项卡,单击“添加到列表”按钮,在添加配置对话框中给配置取名为“白色背景”,如果需要还可以添加说明文字,如下图所示。


CAD如何恢复默认配置?如何保存和恢复绘图环境?


单击“应用并关闭”按钮,关闭添加配置对话框,完成配置的添加。

选择“白色背景”配置,单击“置为当前”按钮,将白色背景作为当前使用的配置。

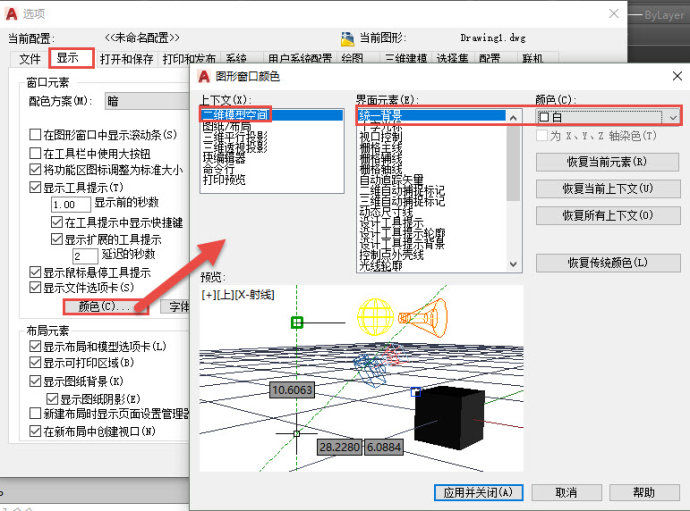

切换到显示选项卡,单击“颜色”按钮,将二维空间背景颜色设置为白色,如图所示。


CAD技巧分享


单击“应用并关闭”按钮,完成背景颜色的设置。因为在这个练习中只修改背景颜色,因此这个配置就已经完成,如下图所示。


cad技巧


切换到配置选项卡,选中“未命名配置”,单击置为当前按钮,就可以恢复默认的黑色背景,选中“白色背景”,单击置为当前按钮,就可以将背景切换成白色。

当然配置中还可以保存很多其他的设置,比如说默认路径的设置、十字光标长度、选择的选项等等,当我们设置完选项后单击“应用”按钮或者单击确定按钮关闭选项对话框的时候,这些选项就会保存到当前配置中。


 如何输出和输入配置

在配置对话框中修改和添加的配置会保存到当前的CAD版本的设置中,设置好相关选项后,可以将配置输出成文件,将文件保存到*.arg文件中,安装其他版本CAD或者重新安装CAD时可以输入以前保存的配置,不必重新设置,配置文件还可以分享给其他人,AUTOCAD上很多二次开发软件也是利用ARG配置文件来配置路径和相关参数的。

AUTOCAD虽然可以输入不同版本的配置,但不同版本的选项还是有一些区别的,因此不能保证所有设置都能完全一致。浩辰CAD等类似软件也支持*.arg配置文件,但和AUTOCAD的配置也不能完全兼容。

在配置选项卡中单击输出和输入按钮就可以保存和读入ARG文件,操作很简单,这里就不再细讲了。



配置文件到底保存的是那些内容

到底哪些设置可以保存到配置中?是不是选项对话框中的所有选项都可以保存到配置文件中呢?

CAD的很多配置是写在注册表的,保存配置其实就是保存注册表。下面我们先来看看CAD得注册表。

在WINDOWS的开始菜单中单击运行,输入REGEDIT,编辑注册表(各版本操作不同,关于不同WINDOWS版本如何编辑注册表,请在网上搜索一下方法)。

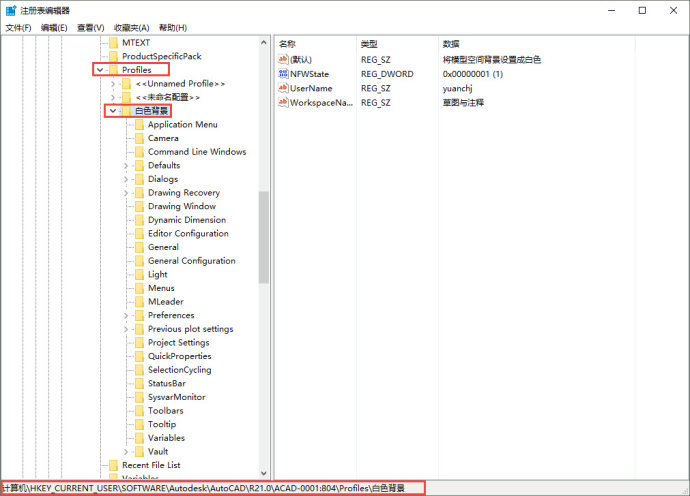

在注册表的HKEY_CURRENT_USER\SOFTWARE\Autodesk中找到AUTOCAD的Profiles注册表项,如下图所示。


默认配置


在Profiles下可以看到选项对话框中保存的几种配置,包括刚才设置的“白色背景”,配置项名称都是英文,大致包括菜单、命令行窗口状态、对话框状态、图纸修复状态、图形窗口状态、动态设置、编辑器配置、常规配置、光源、多重引线、上次打印设置、项目设置、快捷属性、循环选择、状态栏、系统变量监视器、工具栏、工具提示、变量等。注册表项太多了,除非是一些专业的开发人员才能彻底了解到保存了些什么设置。

想知道自己要设置的选项是否能保存的配置中,可以直接创建一个新的配置后,将选项设置并保存后,切换回默认配置,看选项是否变回默认设置,如果切换配置选项会变,说明此选项可以保存到配置中,如果切换配置,选项设置不变,说明无法保存到配置中。

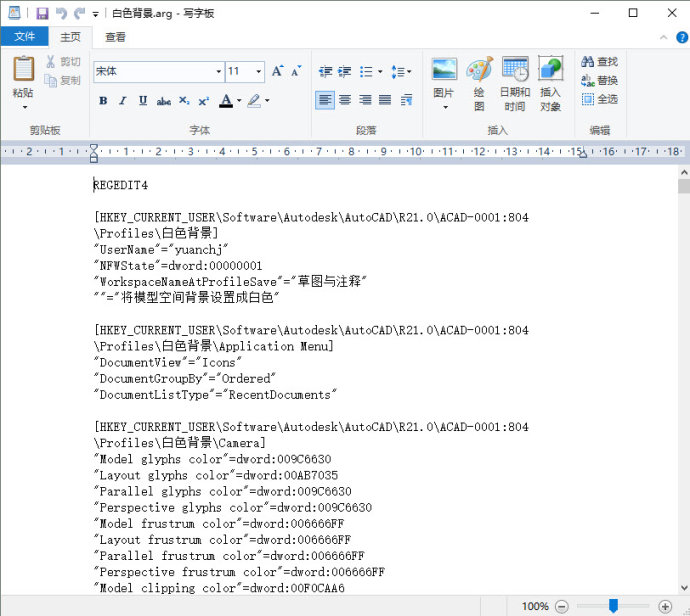

CAD的配置文件*.ARG文件其实就是一个保存注册表信息的文本文件,输出一个ARG文件后用记事本打开看一下,如下图所示。


配置文件

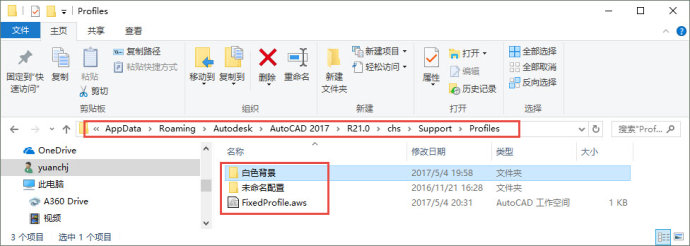

AUTOCAD输出和输入的配置文件扩展名是*.arg,但在CAD内部保存文件的扩展名是*.aws,在AUTOCAD的APPDATA下的SUPPORT目录下,如下图所示。


扮家家室内设计网

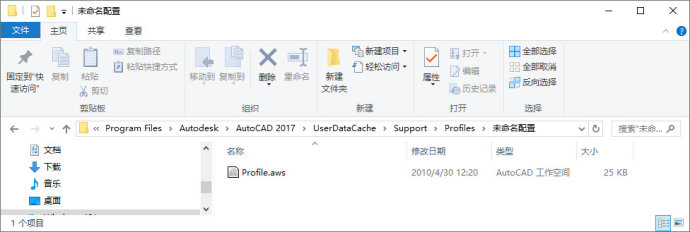

在AUTOCAD安装目录的UserDataChache目录下保存了未命名配置的备份,利用这个备份就可以恢复默认配置。


CAD如何恢复默认配置?如何保存和恢复绘图环境?


配置文件和模板文件的区别和联系

通过上面的讲解我们知道配置文件保存的就是注册表,也就是CAD软件使用环境,这些环境不会因为打开的图纸或模板而变化。而模板文件跟DWG图纸文件是类似的,他能保存图形、图层、文字样式、标注样式等格式设置,模板文件可以确定新建图纸的初始状态。在同一配置下新建图纸时可以使用不同的模板,在不同的配置下不会影响图纸的数据。

选项对话框中有些设置(变量)是保存到注册表中的,有些却是保存在图纸中的,比如设置是否应用实体填充的变量FILLMODE以及圆和弧的平滑度的VIEWRES等这些变量就是保存在图纸中的,也就是可以保存到模板文件中,但无法保存到配置中,如下图所示。


CAD技巧分享
