在CAD中图块为什么无法分解？

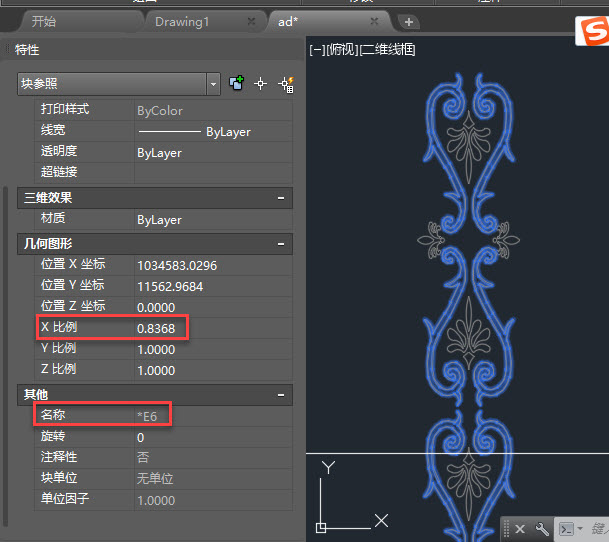

看是否X/Z轴比例为1，但X轴比例是0.8几，如下图所示。

 双击图块进入块编辑器后，图块也并未设置成无法分解，如下图所示。

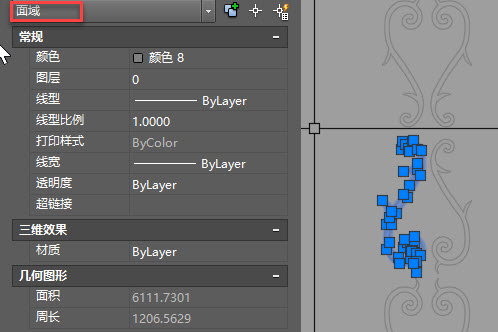

在低版本，可能AUTOCAD 2004版本时不按统一比例缩放的图块是无法分解的。关闭块编辑器后，将图块的X轴比例改成1后，图块确实可以分解了。但问题明显不是不等比缩放的问题，因为我自己创建一个类似比例的图块，是可以正常分解的。显然问题出在图块内部的图形上，X轴比例设置成1分解后，选中块内图形，在特性面板（CTRL+1）中查看图形的特性，图形确实有点特殊，图块中的图形是面域，如下图所示。

为了验证问题出在面域上，将面域炸开成线后再重新将图形做成图块，并将X比例设置为0.8，发现图块是可以分解的。然后简单绘制了一个圆，然后做成面域，再做成图块，将X轴比例设置为0.8，同样无法分解。

看来以前在介绍图块不能分解怎么办时漏掉了一种情况，图块中如果有面域，当不按统一比例缩放时，也就是图块内面域变形后就无法分解了。

是不是只有图块中有面域时如此呢？面域跟其他线性图形有什么区别呢？

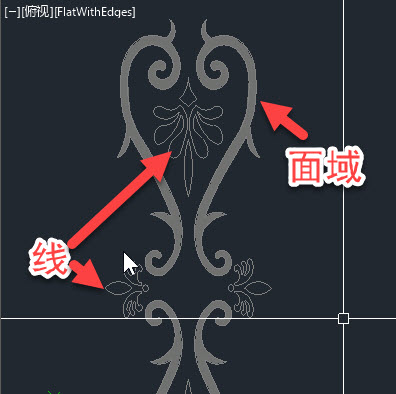

面域虽然在绘图菜单和面板里，但跟直线、多段线、圆、椭圆、样条线性图形是不一样的，从名字上看就可以看出它是一个面。我们输入SHADE，回车，就可以明显看出面域跟其他图形的区别，如下图所示。

着色后就可以看出来两者的区别，可以看出面域原来真是一个面。面域其实跟方体、球体等三维实体是一样的，尝试创建了一个BOX方体，做成图块，将X轴比例改成0.8，同样无法分解。

是不是不等比图块内只要有三维模型就无法分解啊，尝试了一下不同的三维图形，发现只有面域和三维实体（3D SOLID）无法分解，三维网格（MESH）对象做的图块即使非等比缩放时认可分解。

最后总结一下，图块中如果有面域和三维实体，如果各轴向比例不一致就会导致无法分解。

当遇到普通图块可以进行块编辑但无法分解时，首先检查是否设置了不允许分解，然后在看看图中是否有面域或三维实体，如果有，有两种选择：一种是将面域和三维实体分解成线后退出块编辑再分解块，或者如果要保留面域和三维实体，只能将各项比例改成一致后再分解。
