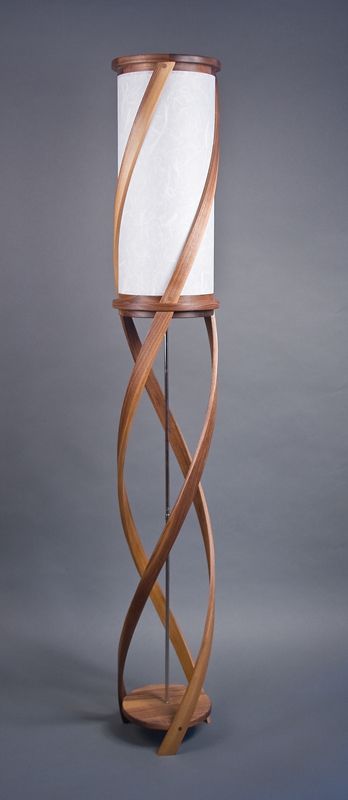

【魏哲建模图文】质螺旋式落地灯

老师：魏哲

前言：质螺旋式落地灯

软件：3D 2016

知识点：螺旋线的运用

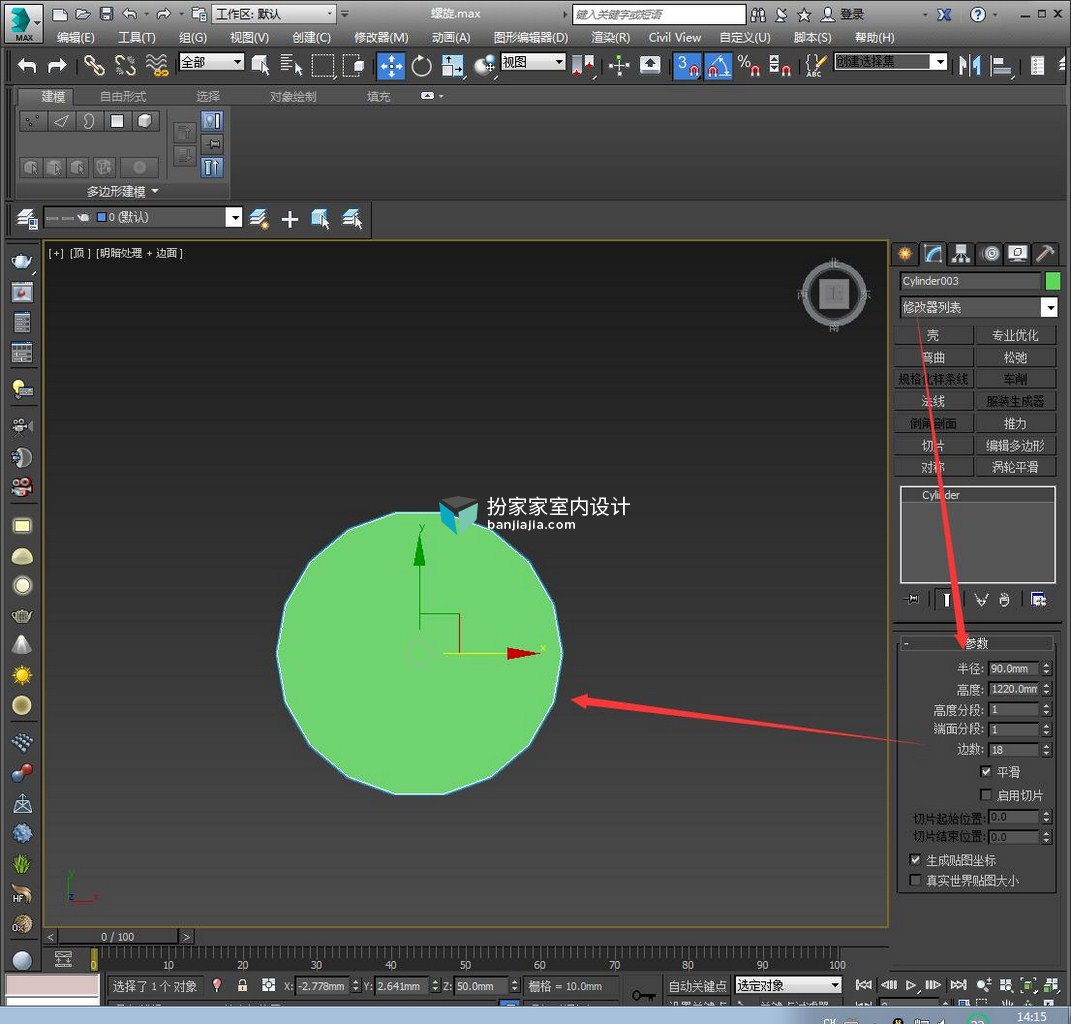

1，顶视图创建圆柱体-半径90-高度1220

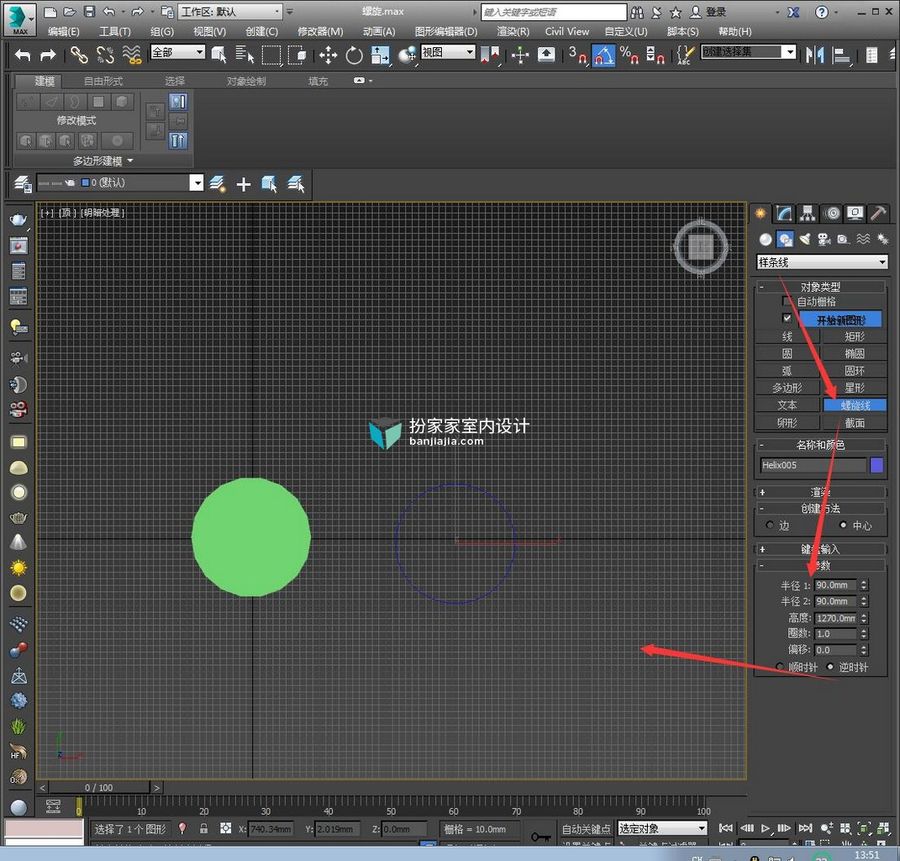

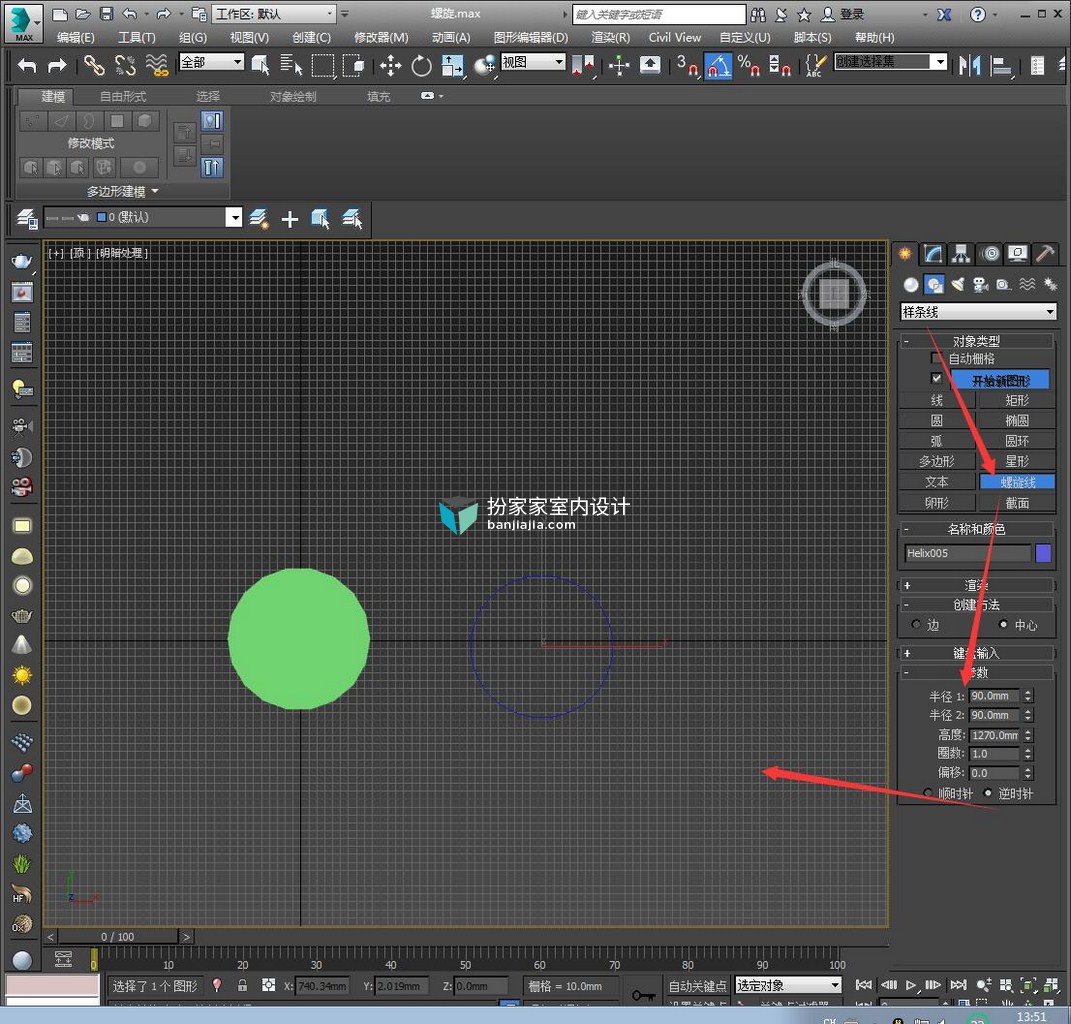

2，顶视图创建螺旋线-半径1-90-半径2-90-高度1270-圈数1-逆时针

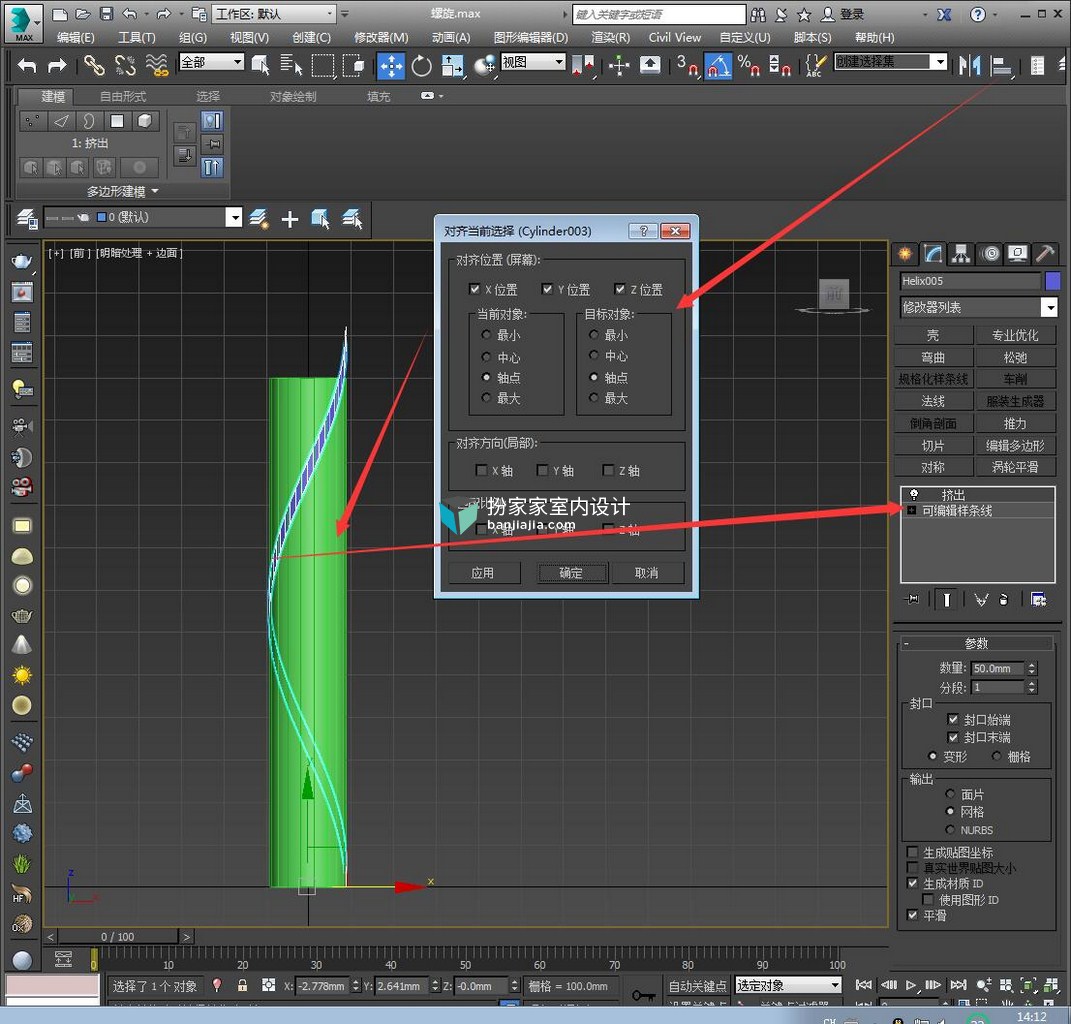

3，二者对齐-螺旋线转为可编辑样条线-50

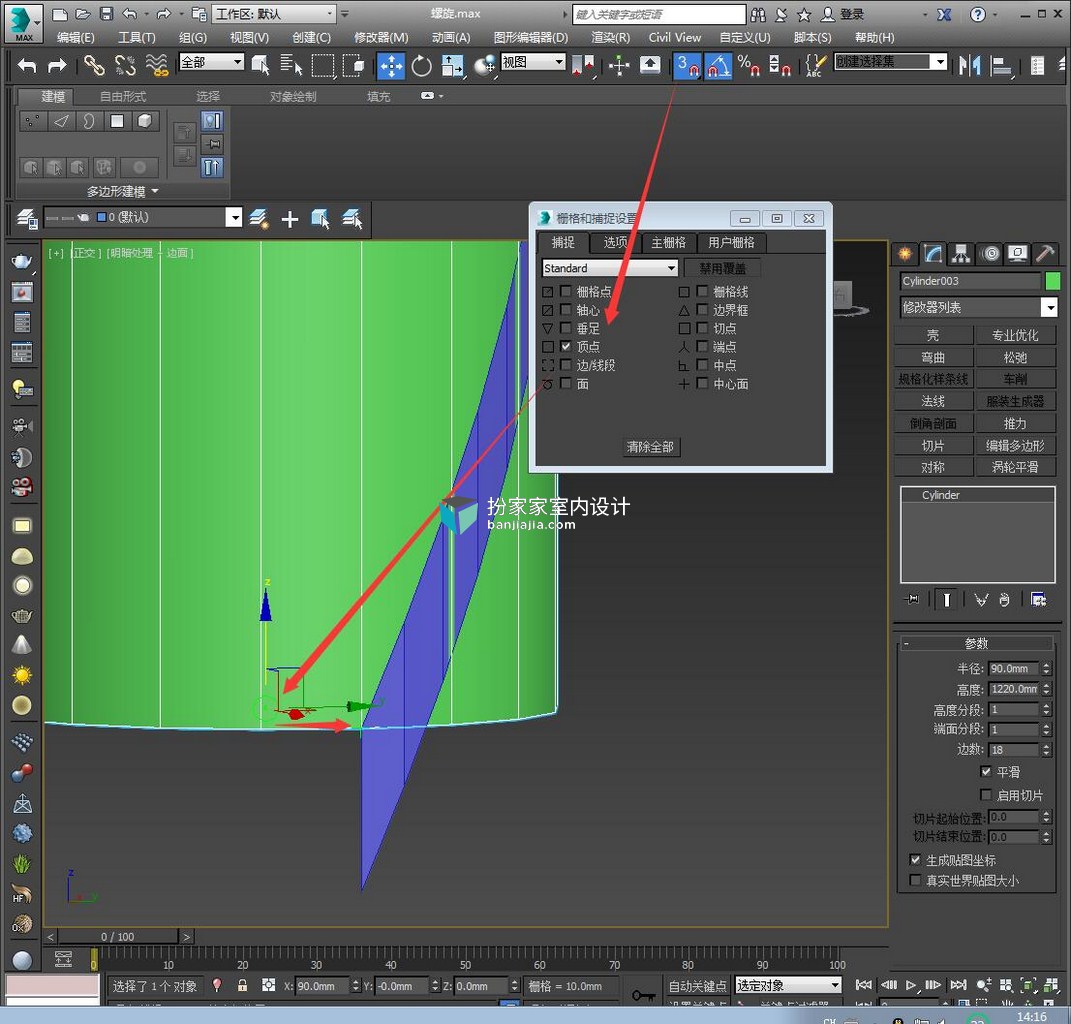

4，打开3维捕捉开关-顶点-将圆柱体移动到该位置-如图

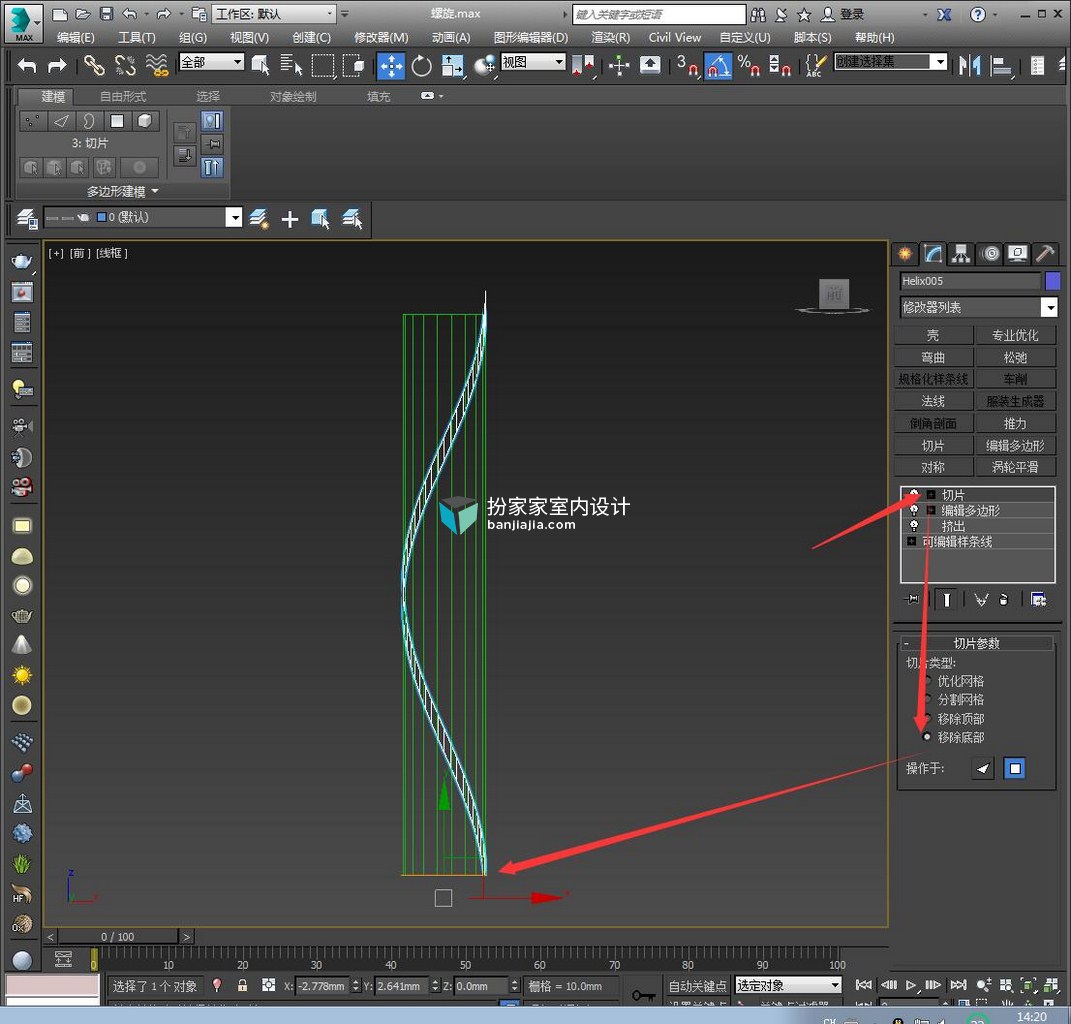

5，添加编辑多边形-切片-捕捉对齐到底部面位置-移除底部-如图

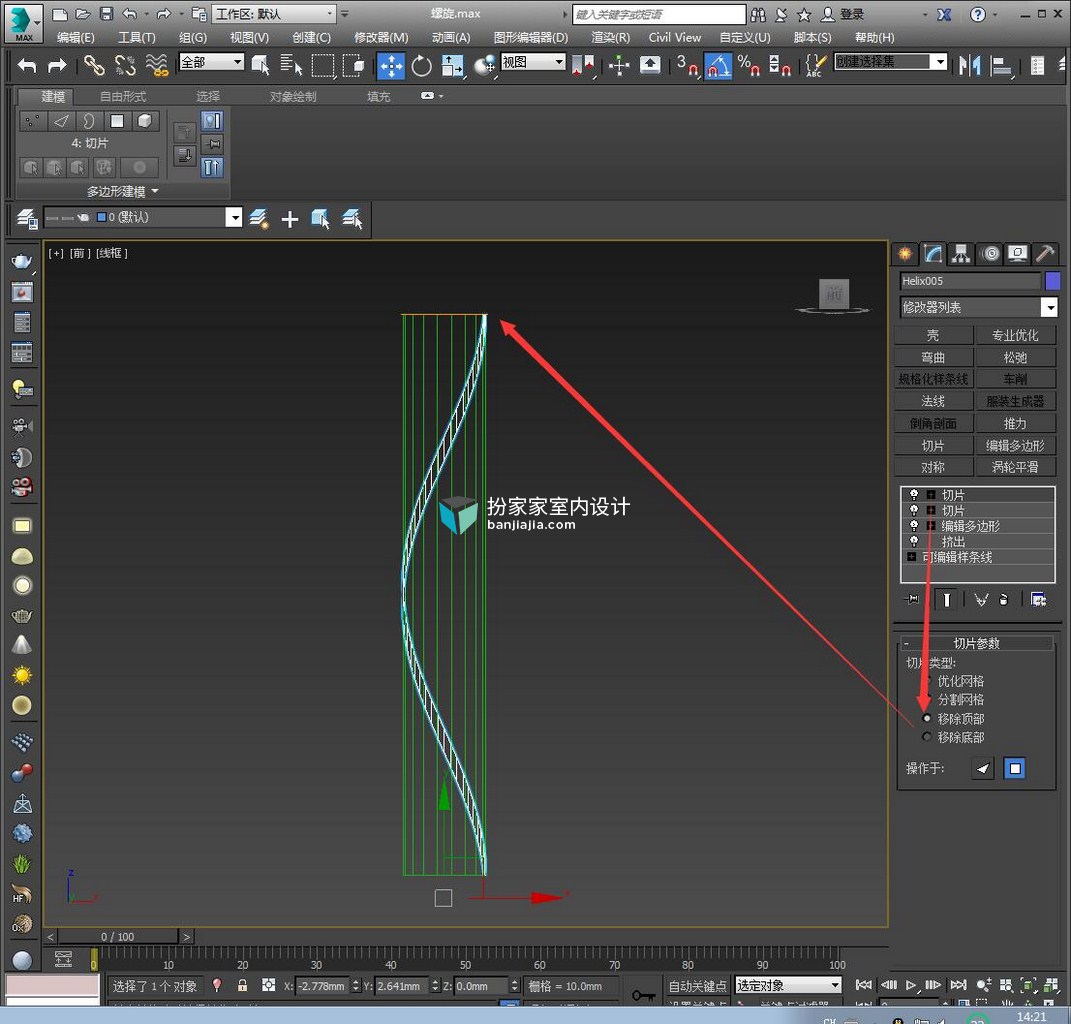

6，再给切片-捕捉对齐到顶部面-移除顶部-如图

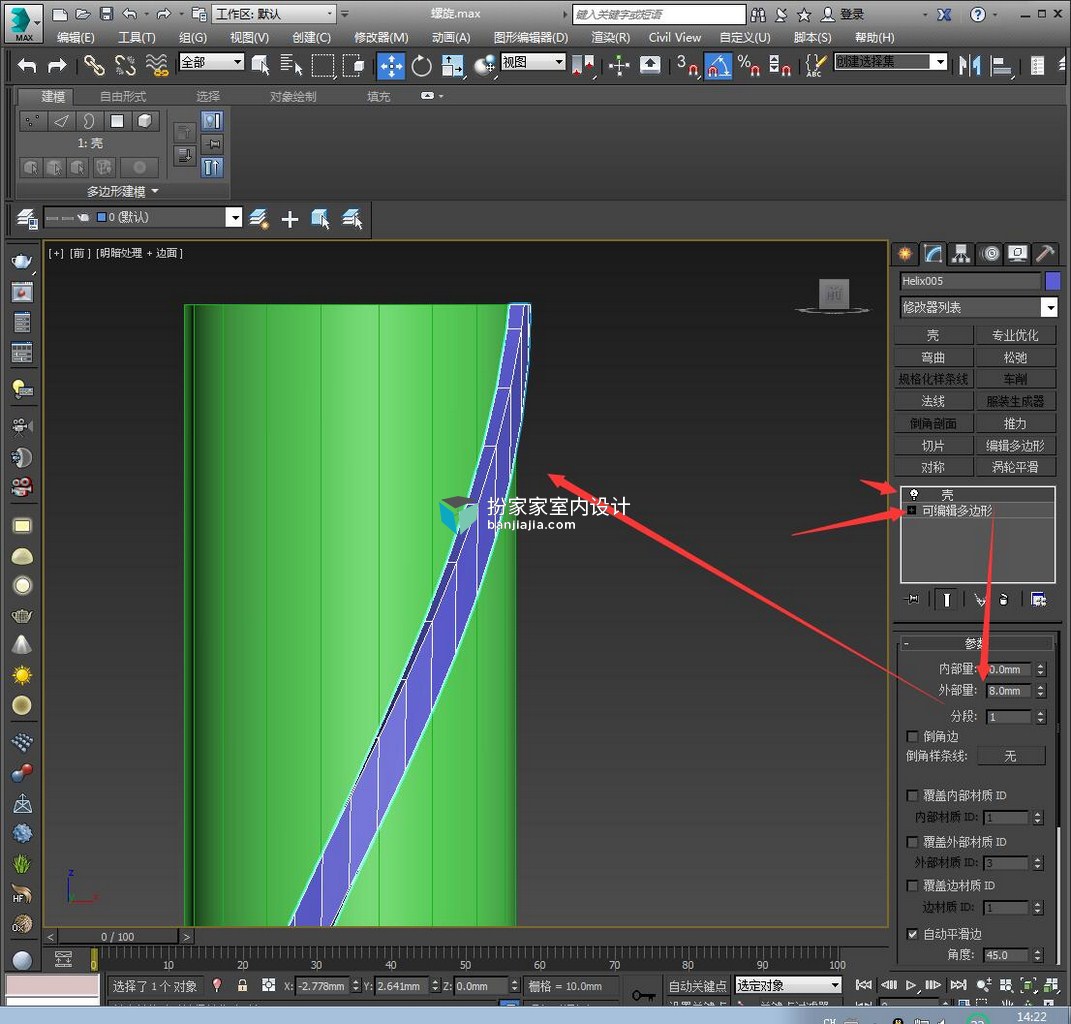

7，隐藏圆柱体-螺旋线转为可编辑多边形-壳-外部量8

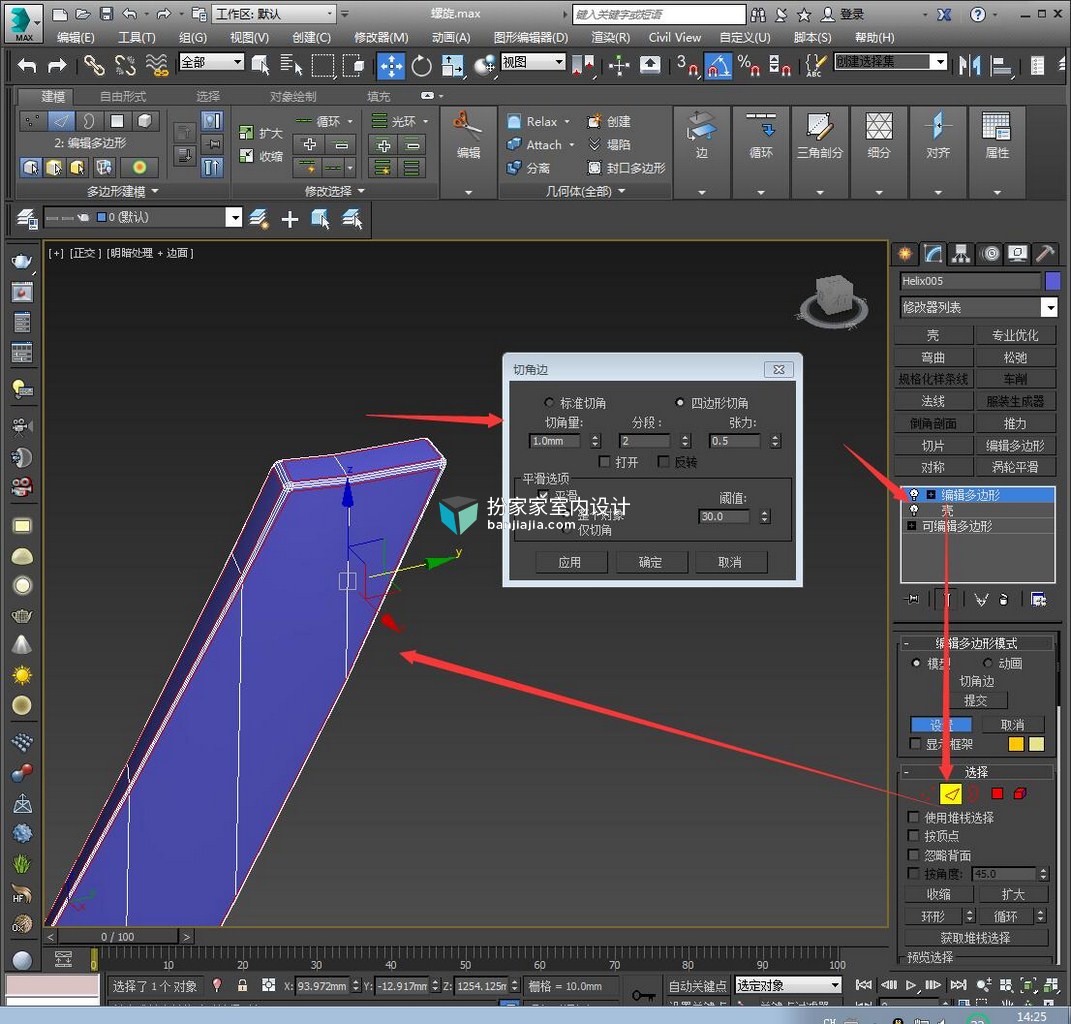

8，给编辑多边形-选中边-切角-四边形切角-切角1-分段2-张力0.5

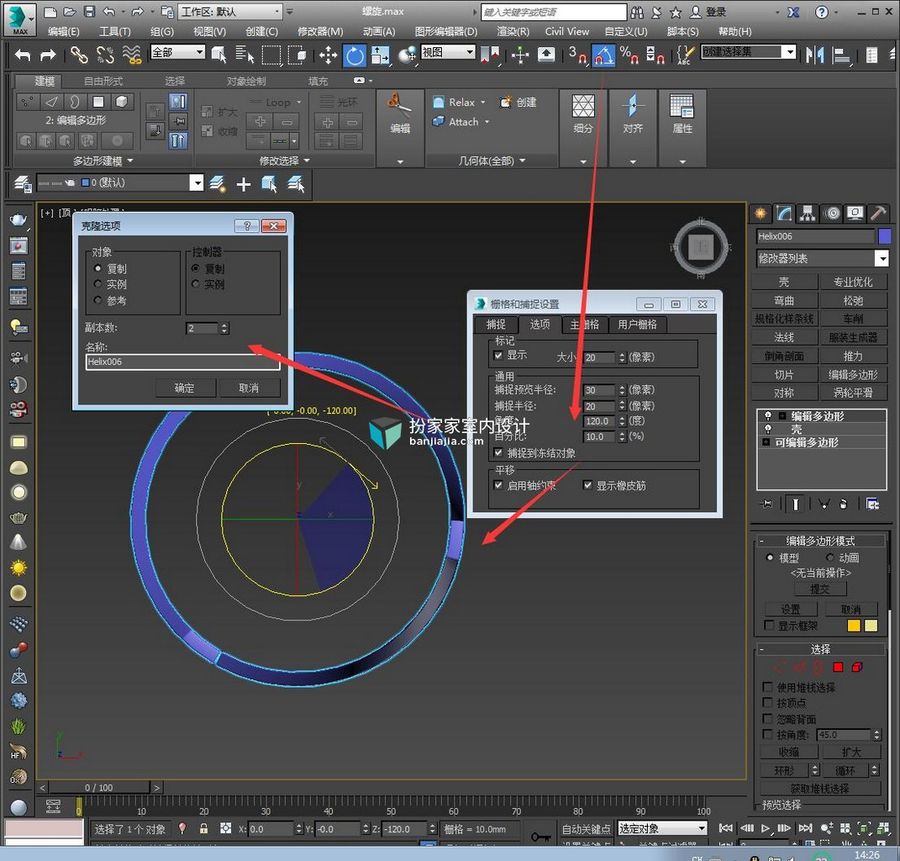

9，角度捕捉-120度-顶视图-旋转复制-3个

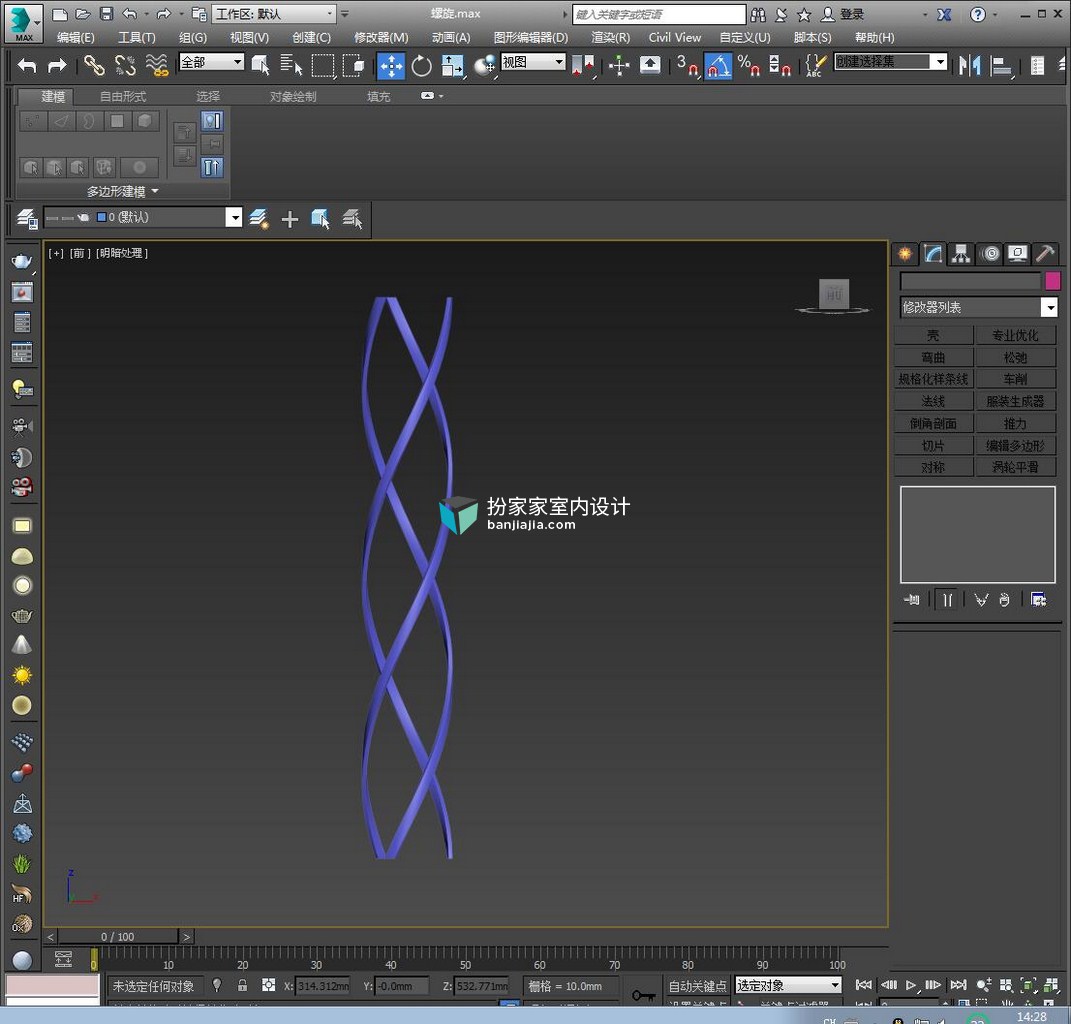

10，螺旋结构如图-内部部分以圆柱体为原形来做
