【魏哲建模图文】圆环吊灯

老师：魏哲

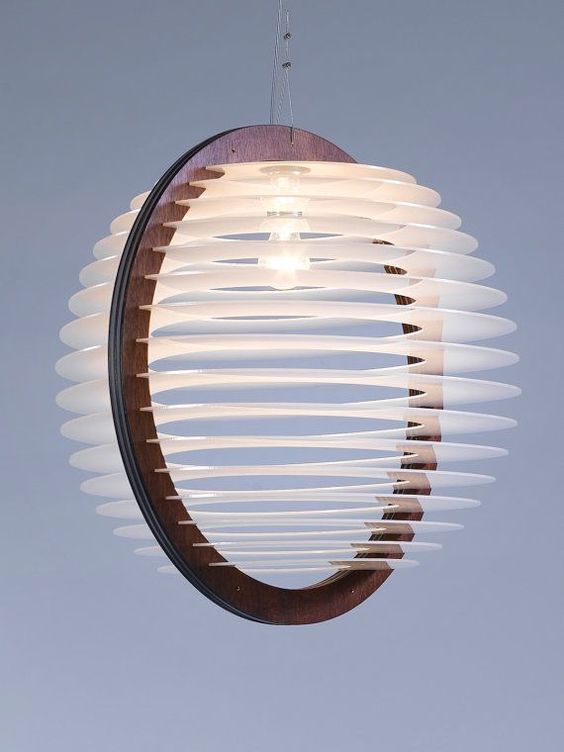

前言：圆环吊灯

软件：3D 2016

知识点：样条线的运用

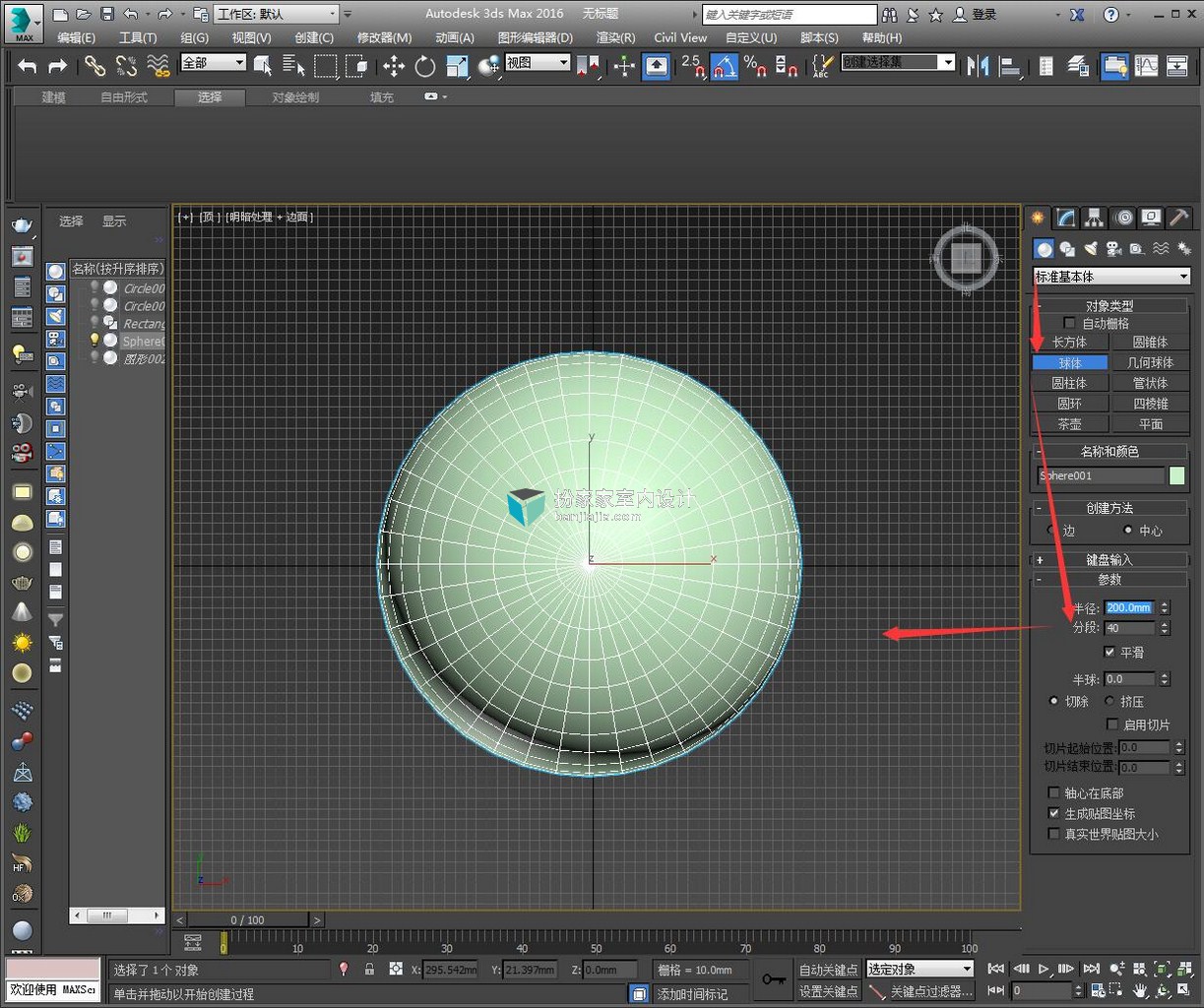

1,顶视图-创建球体-半径200-分段40

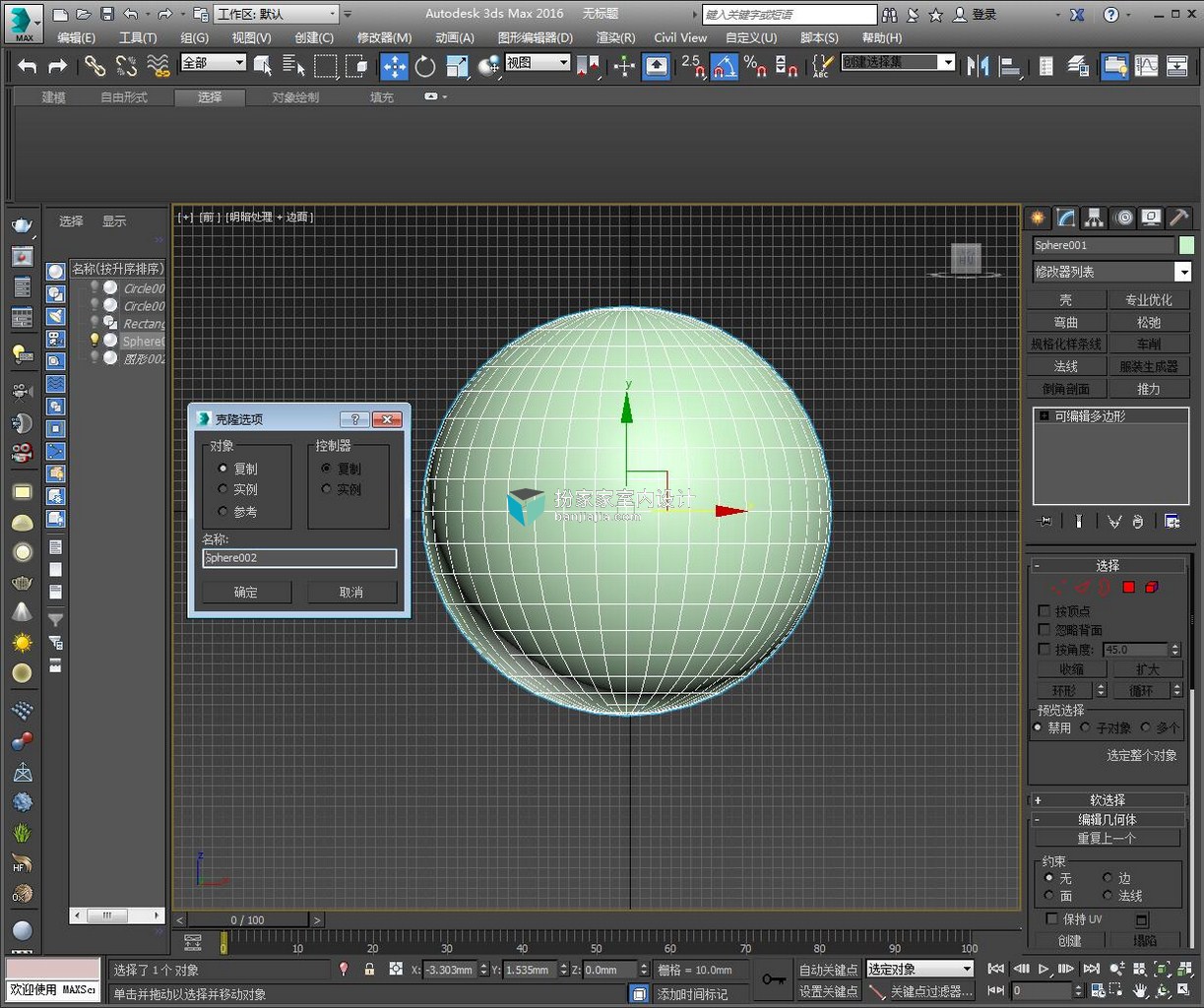

2,原地复制球体

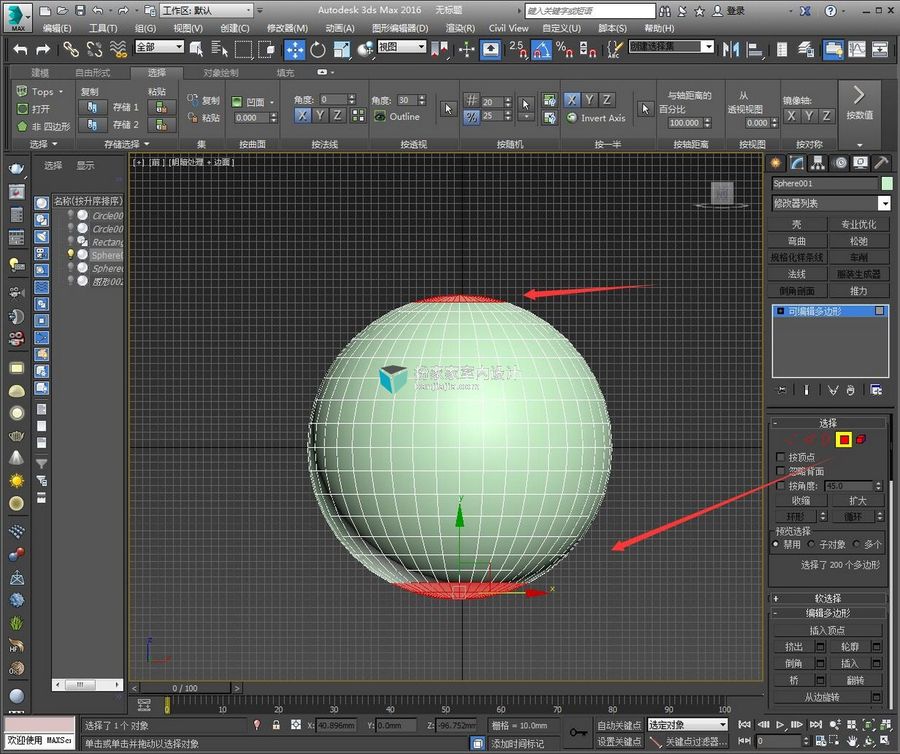

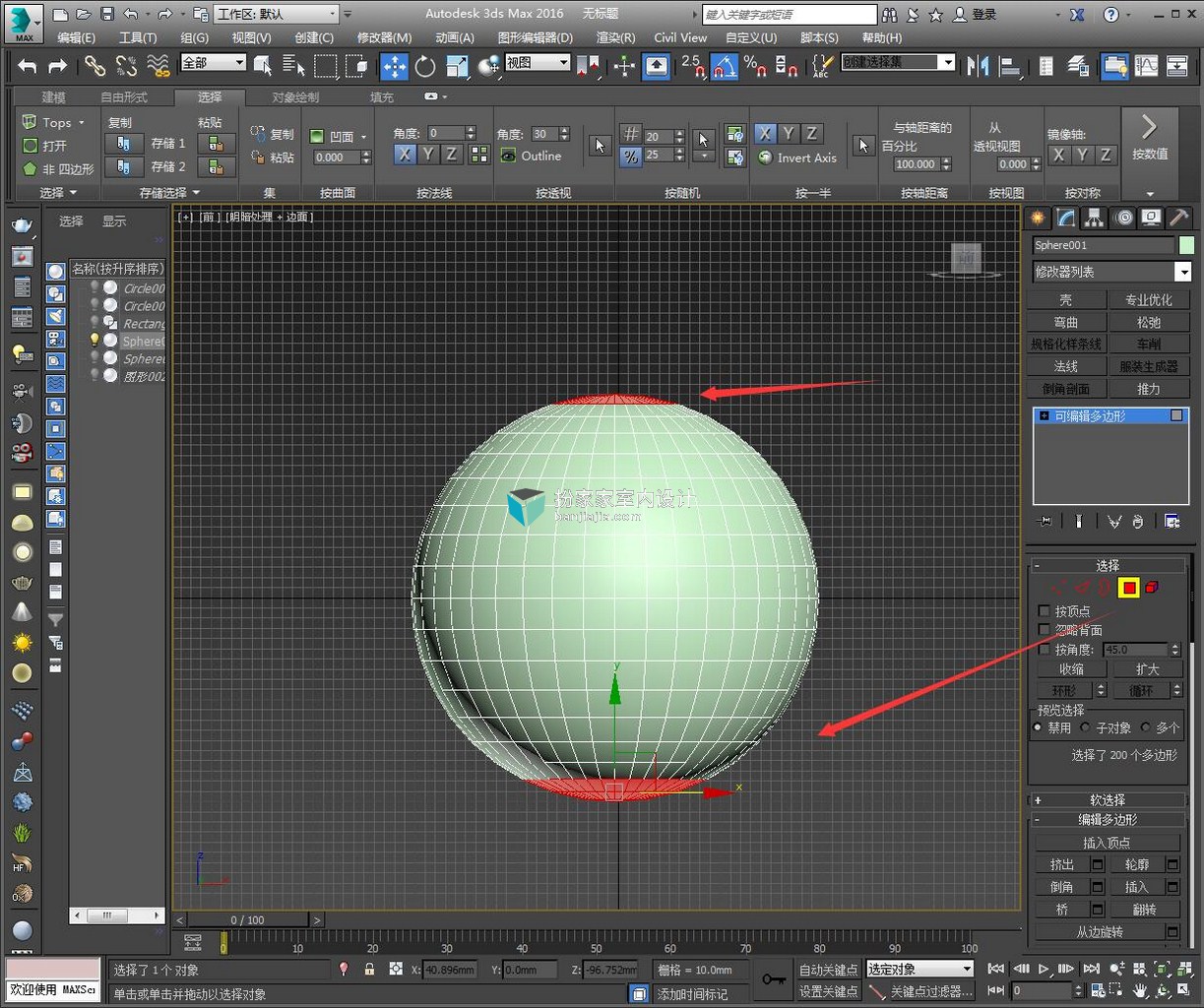

3,选中这些位置的面-删除

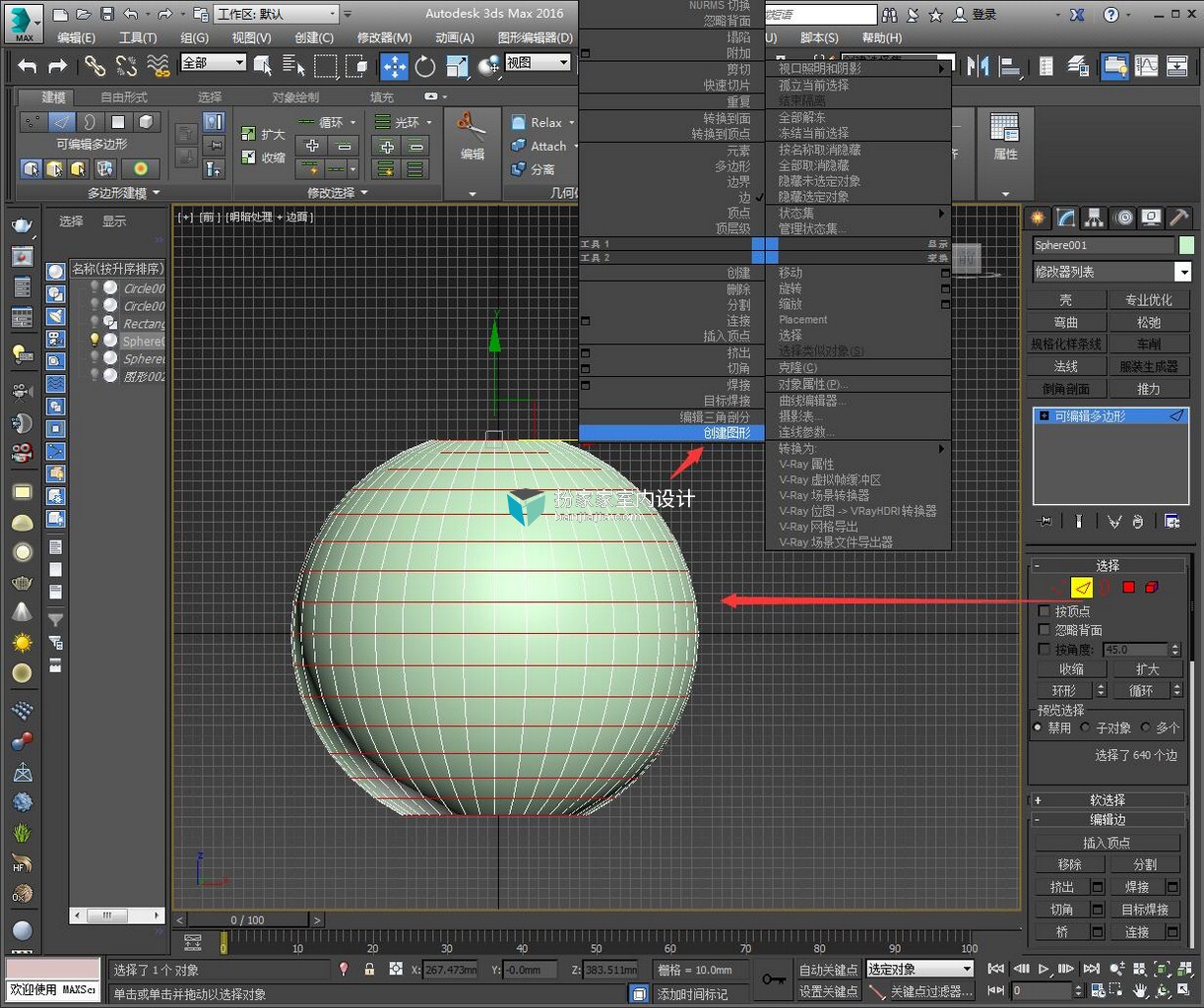

4，选中这些线段-创建图形-线性-提取出线段

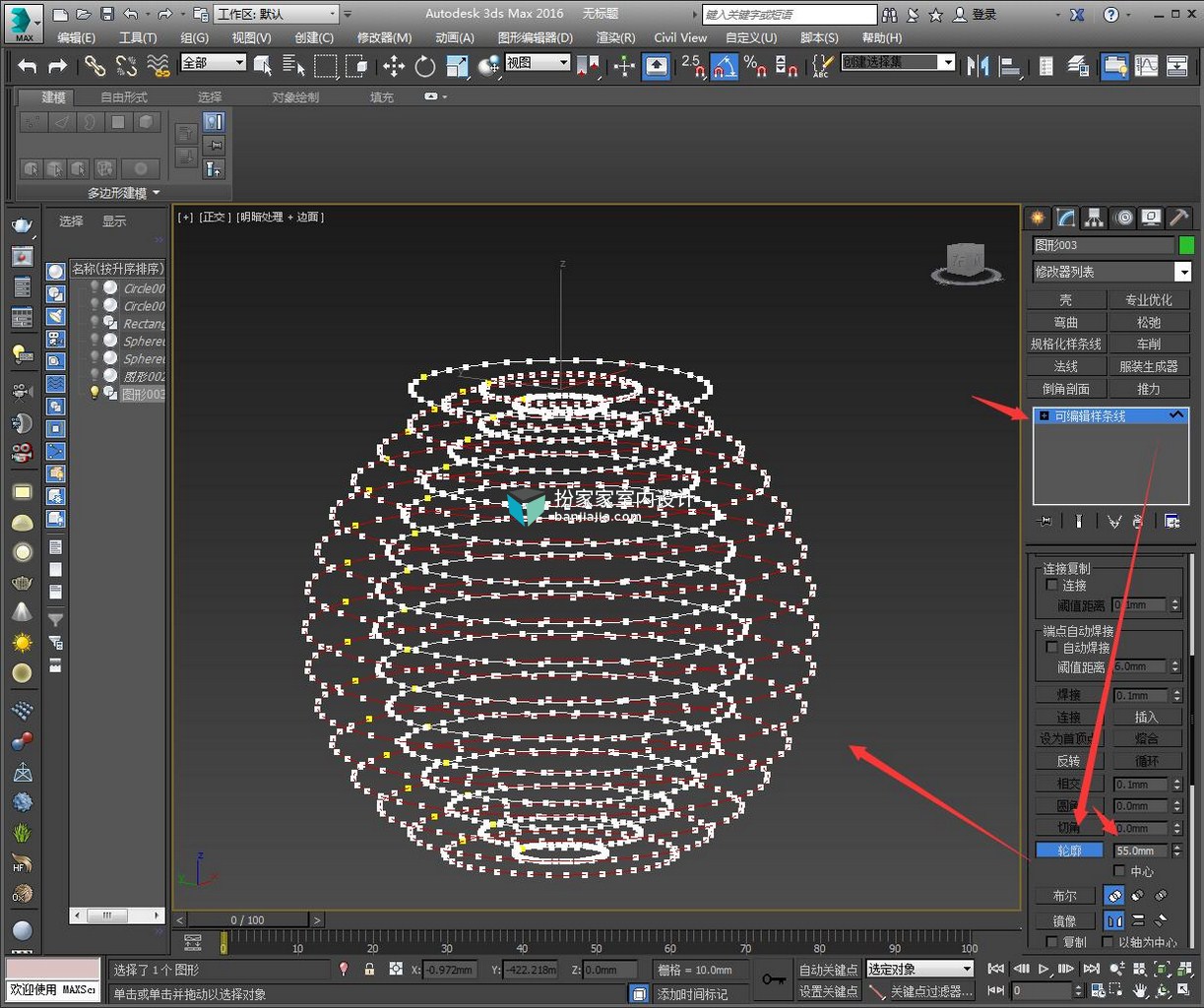

5，隐藏原模型-选择样条线层级-进行轮廓-数值55

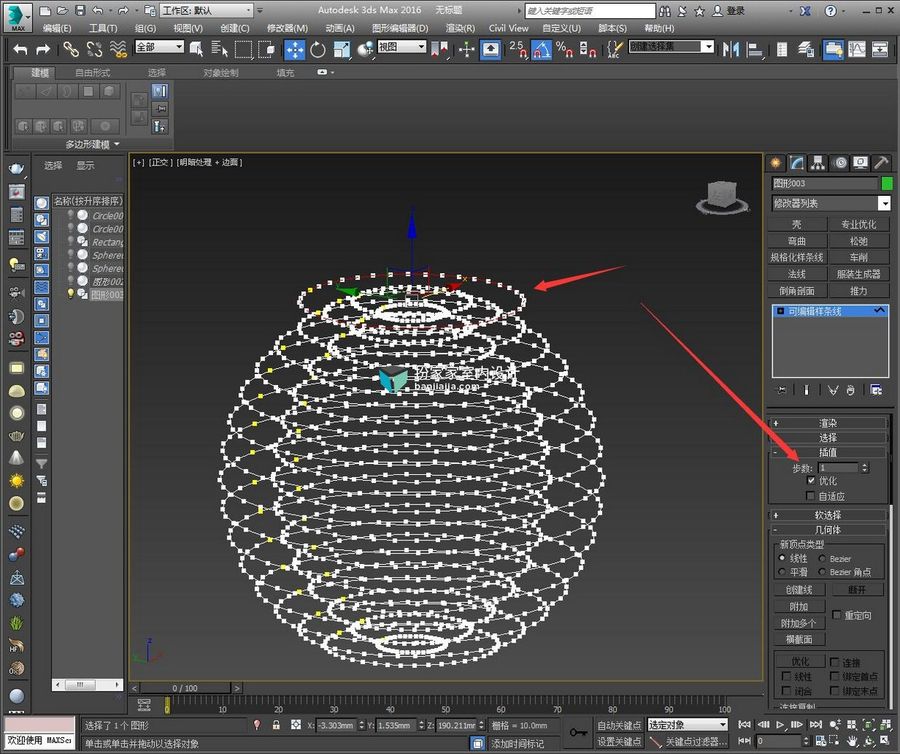

6,选中这条样条线删掉-插值步数调为1

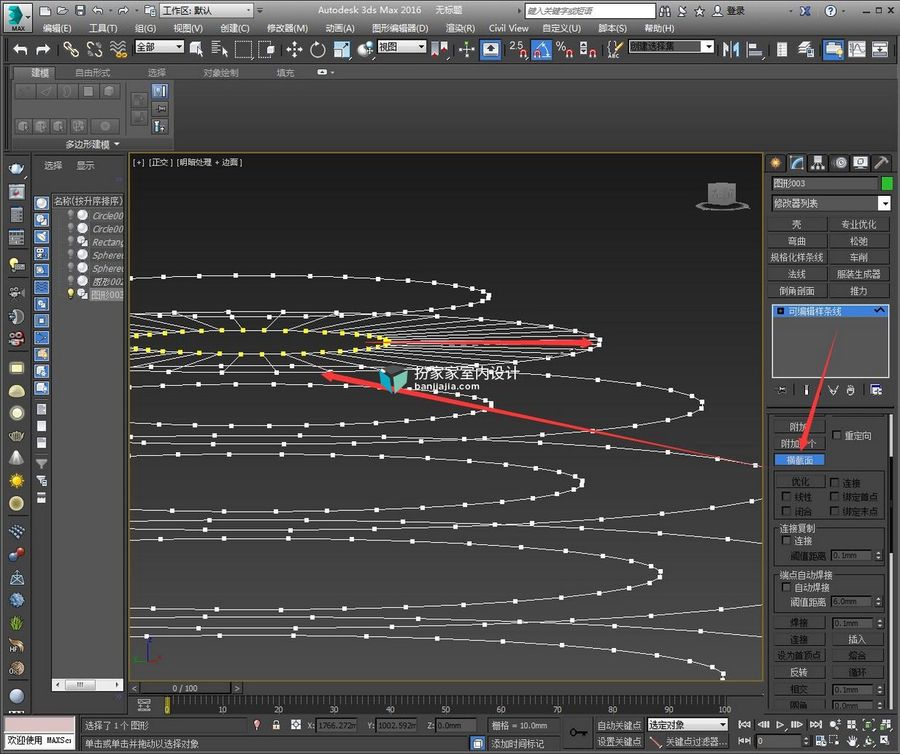

7,点击横截面-由内环选中外环-得到横截面

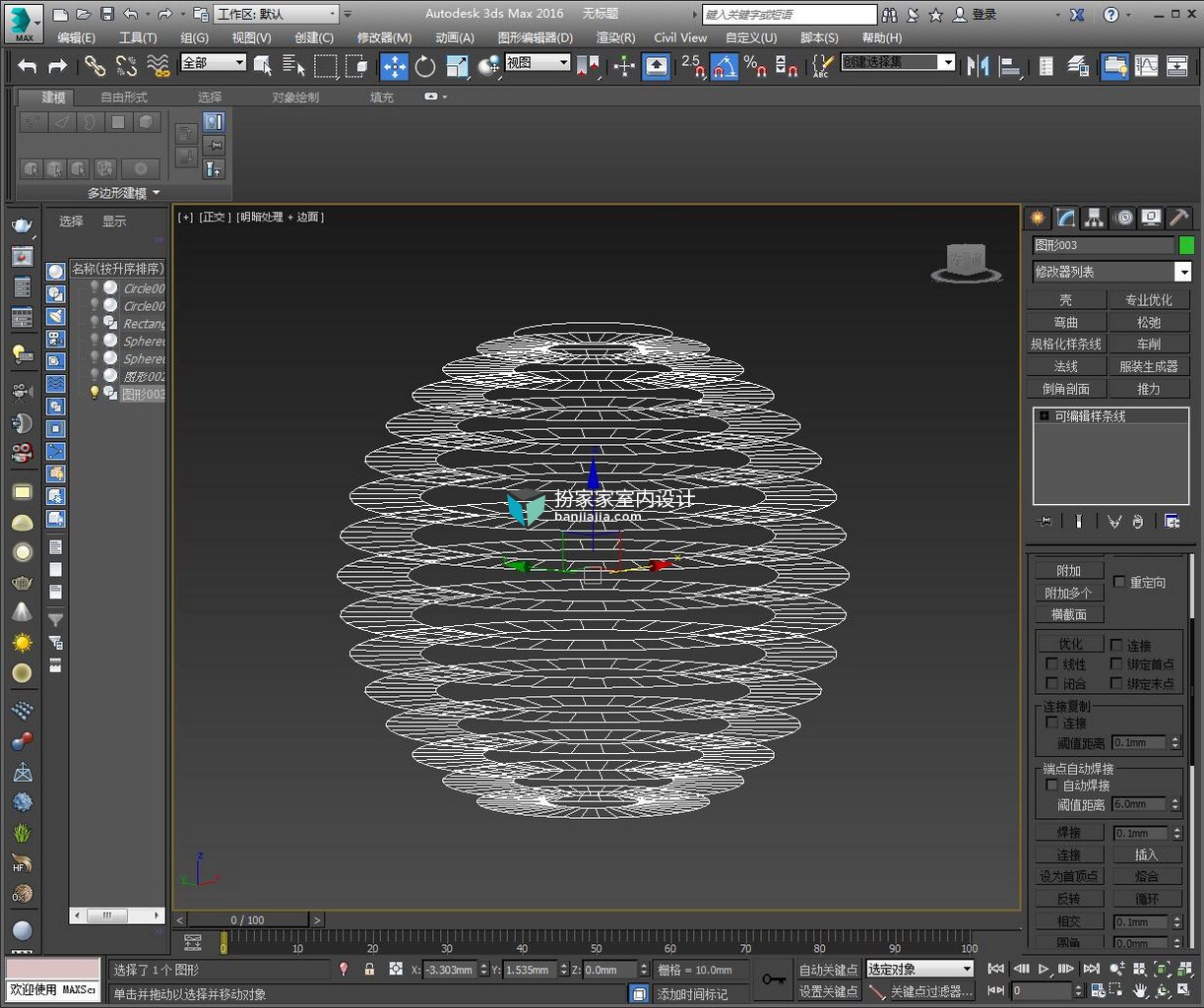

8,同上操作得到如图

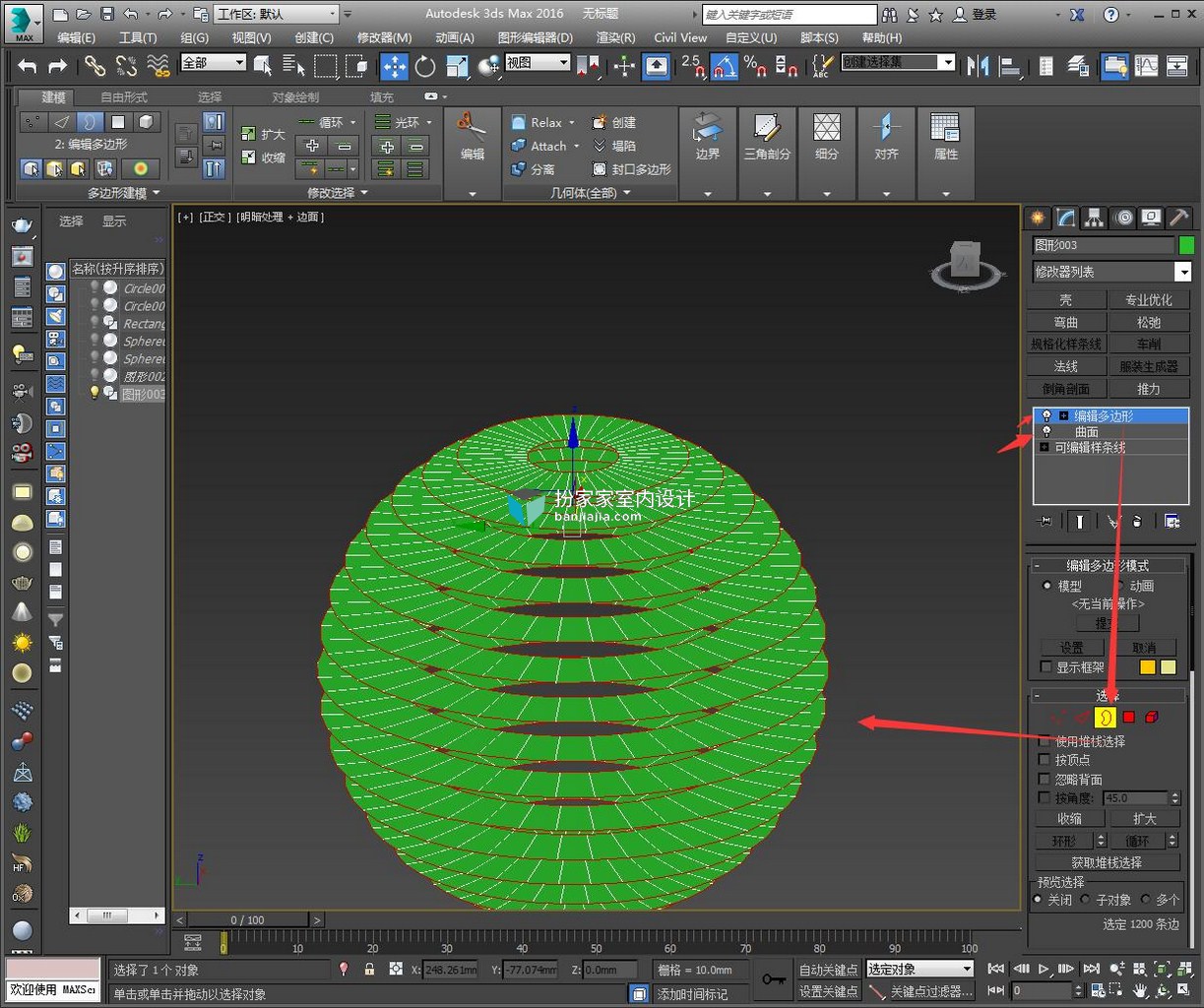

9，添加曲面修改器-添加编辑多边形修改器-选中所有边界线

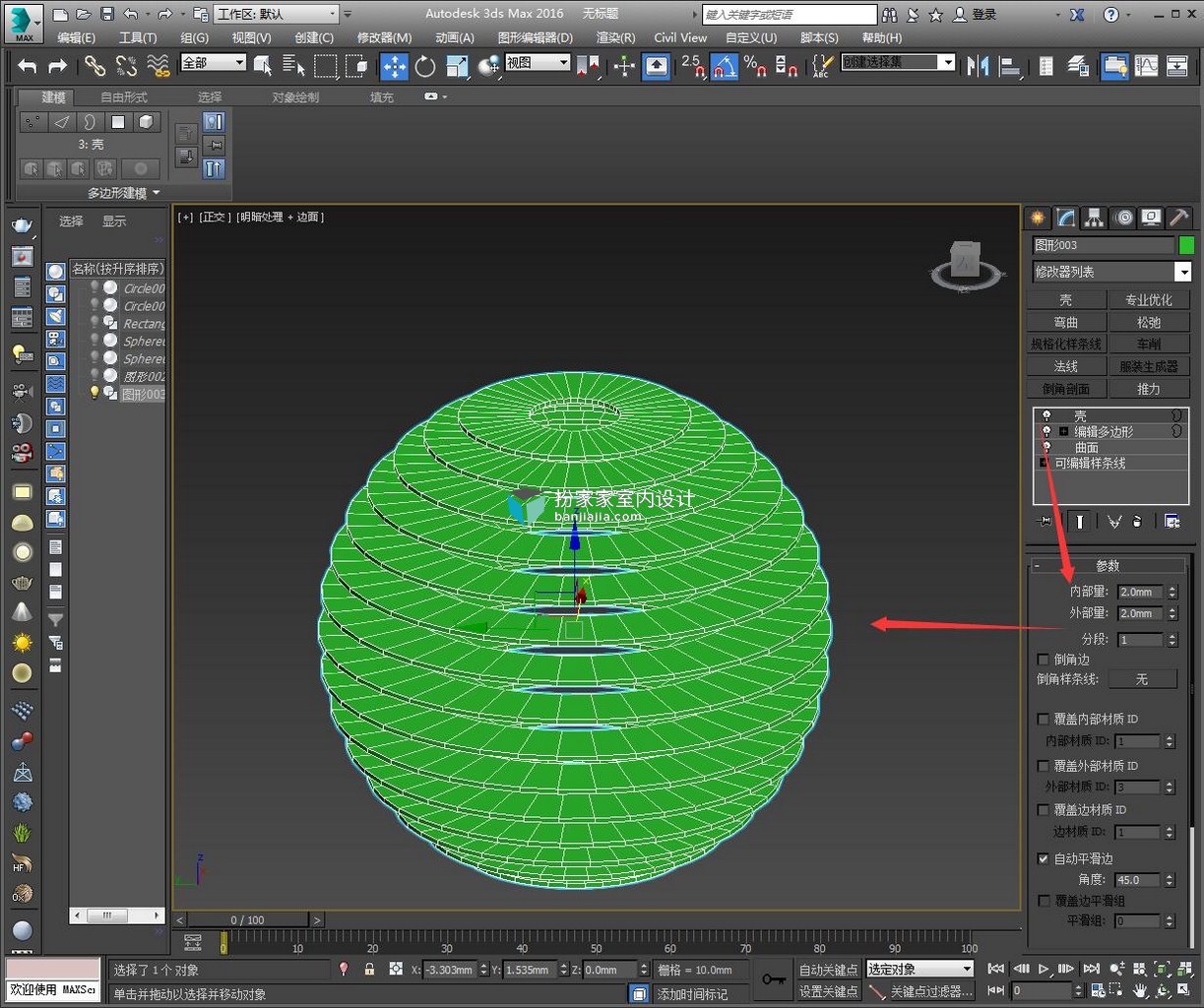

10，加壳修改器-数值2,2

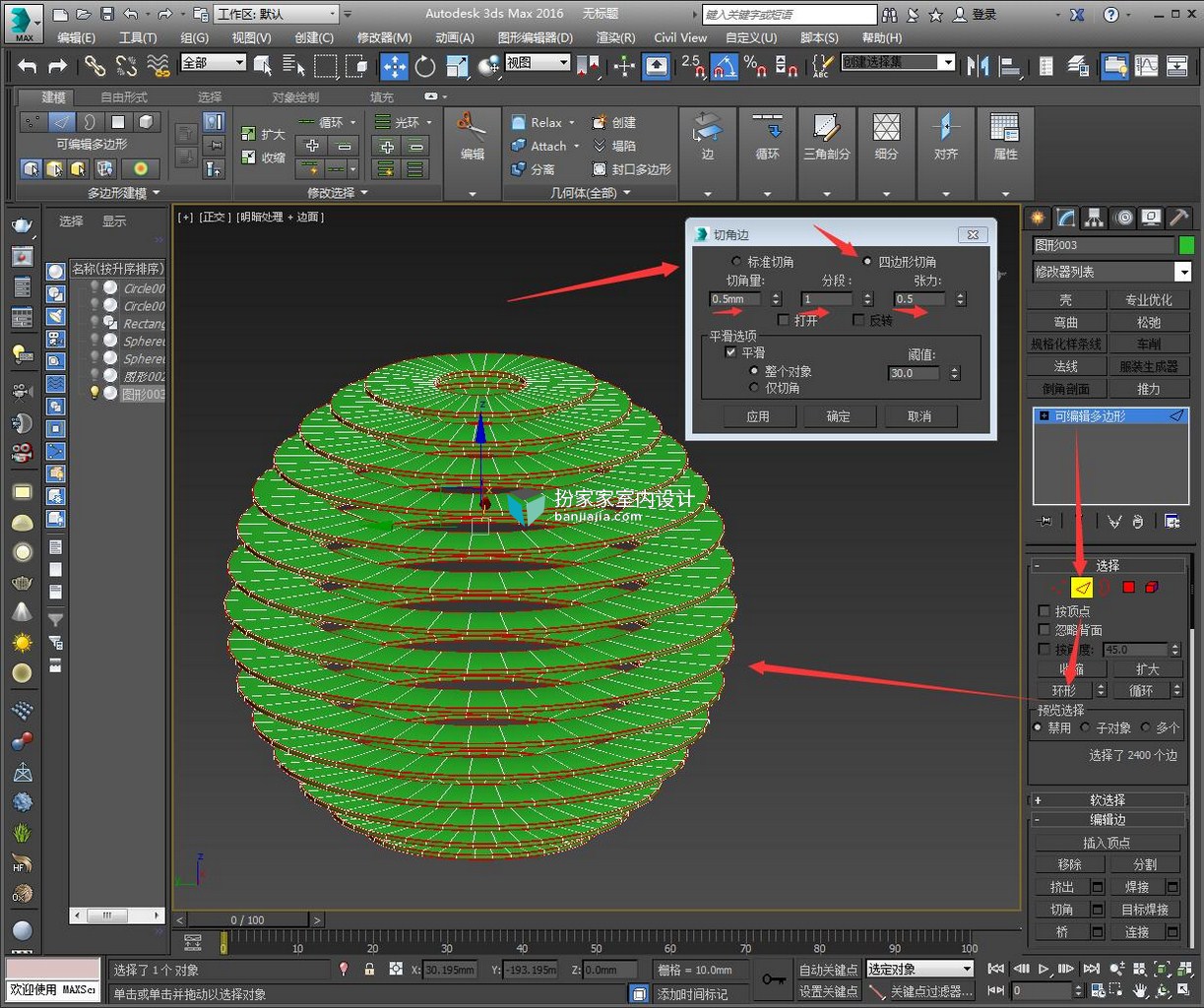

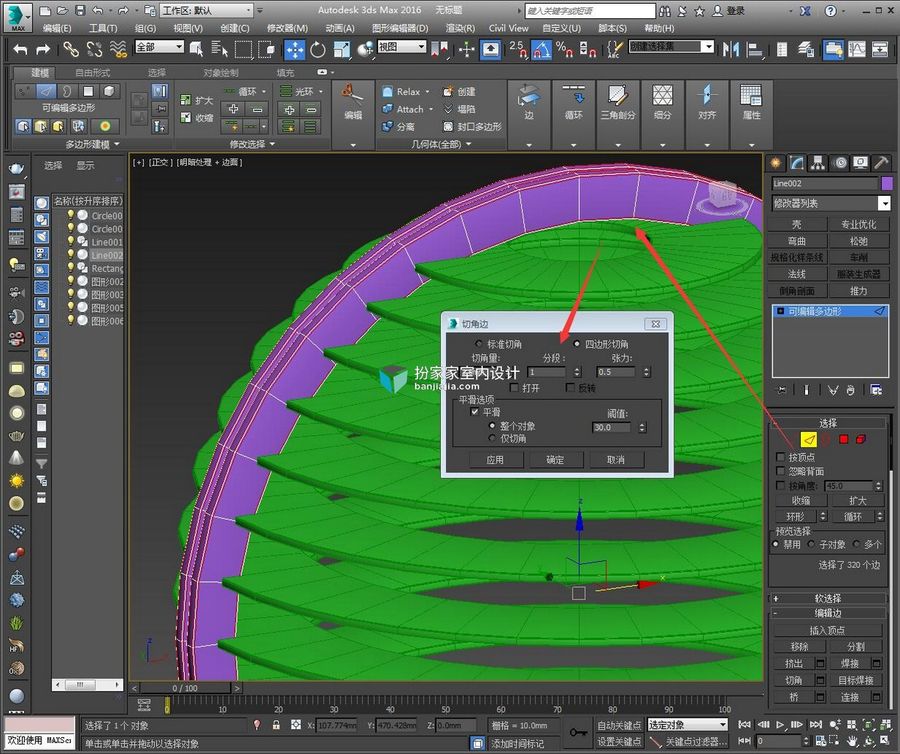

11，转为可编辑多边形-选中线段-点击环形-切角-四边形切角-0.5,1,0.5

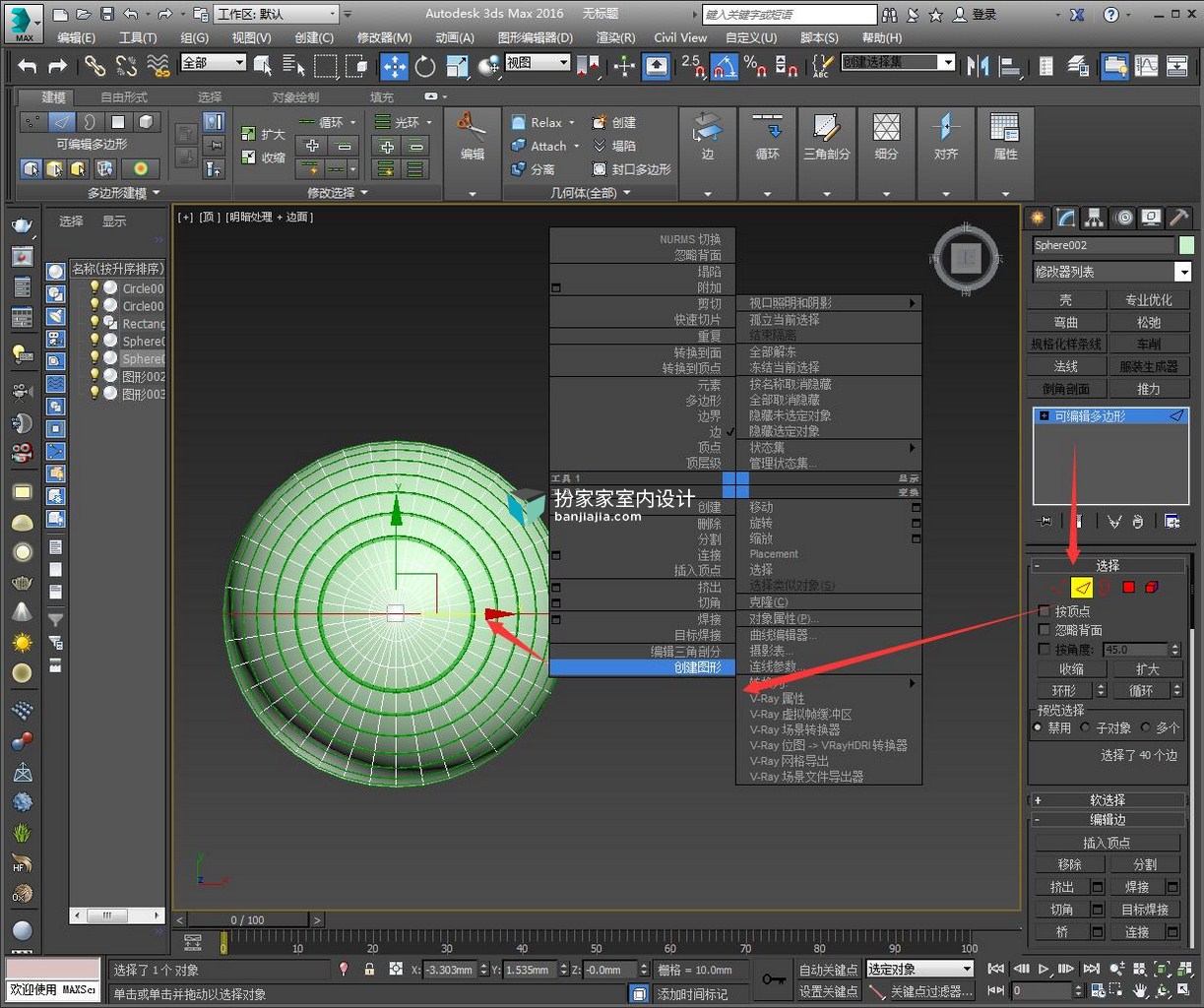

12，显示原球体-选中线段-创建图形得到线段

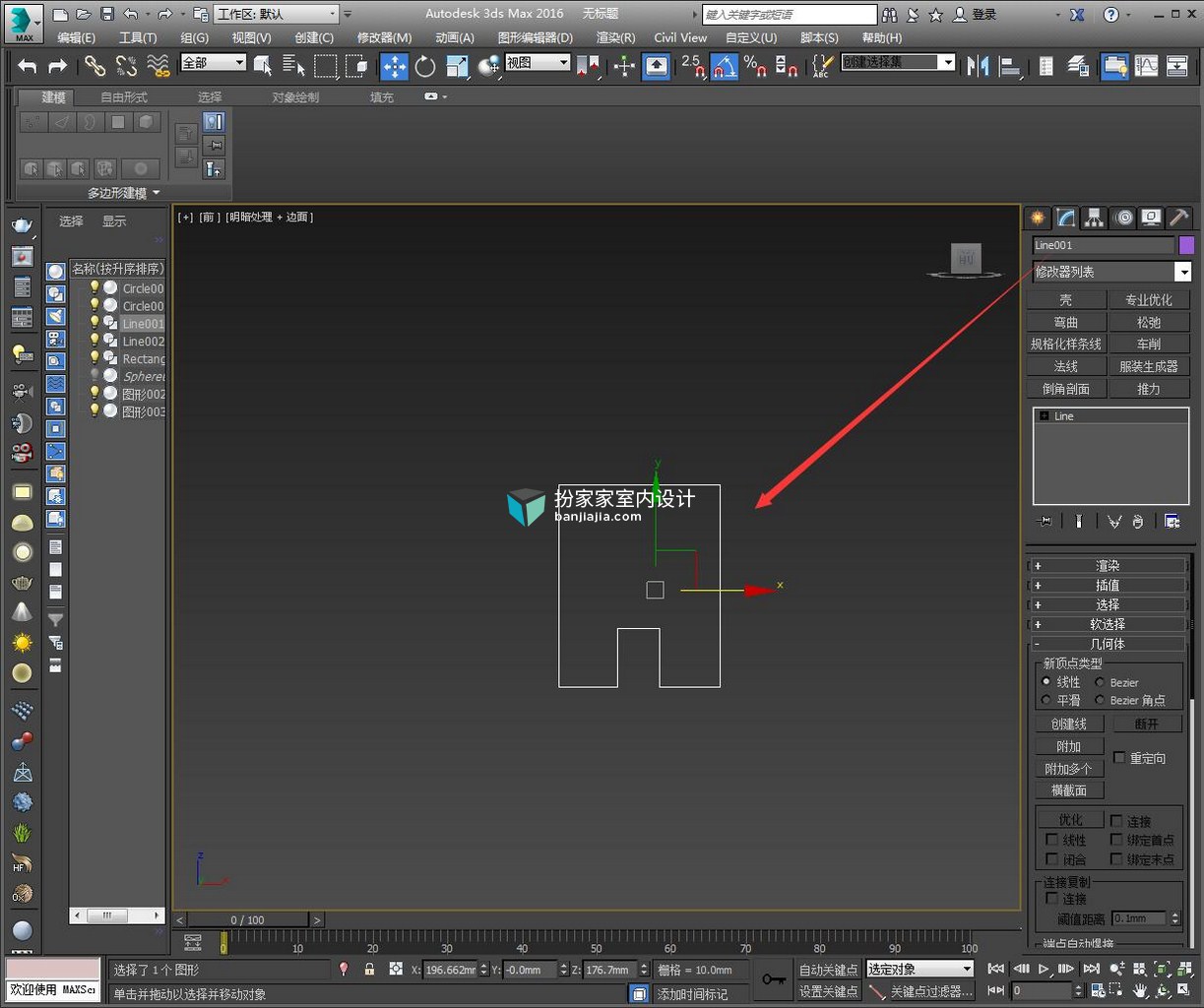

13，创建图形-绘制出如图

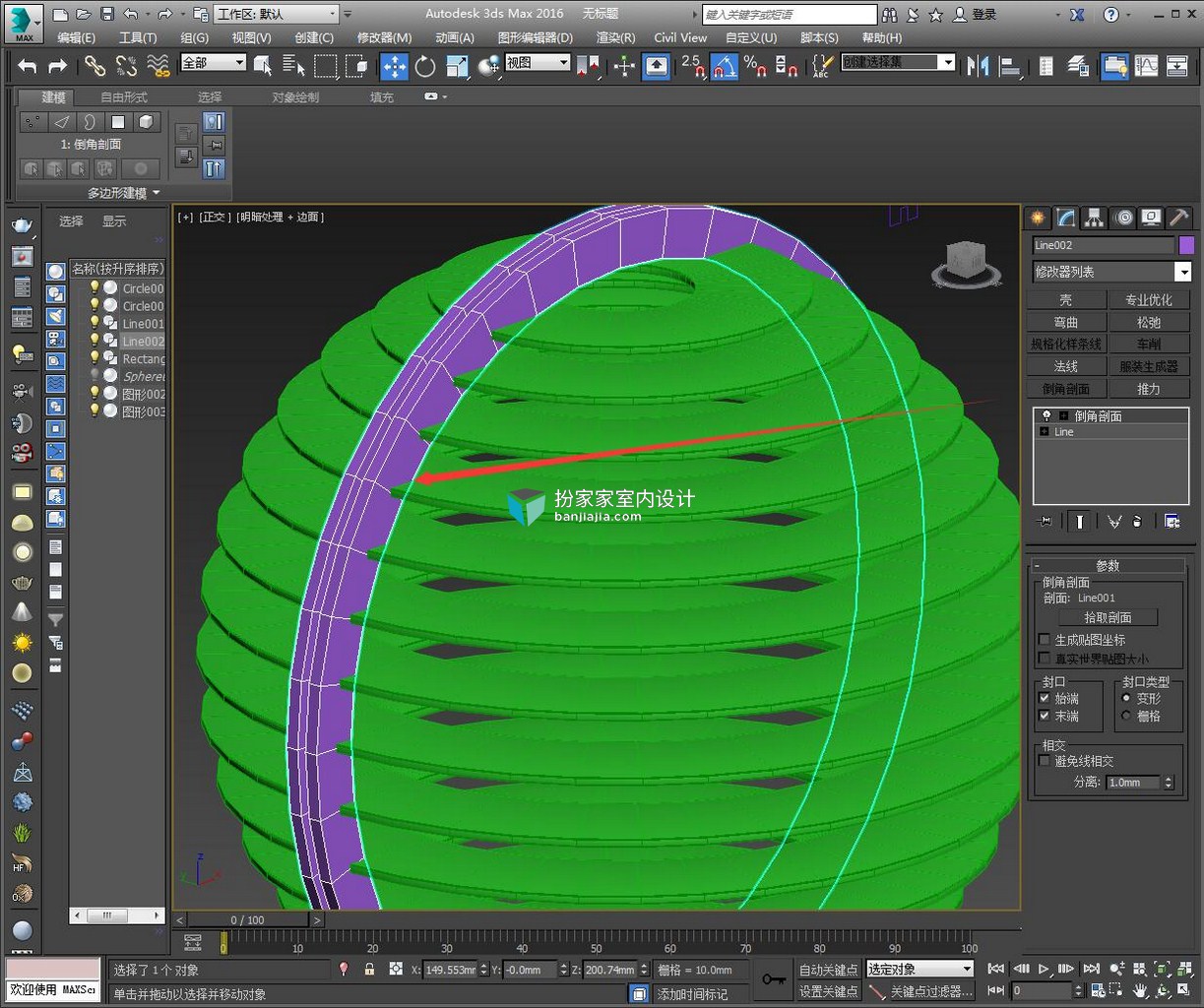

14，选中原来的线段-倒角剖面,拾取图形-调整得到如图

15，转为多边形-选中该线段-切角-1,1,0.5

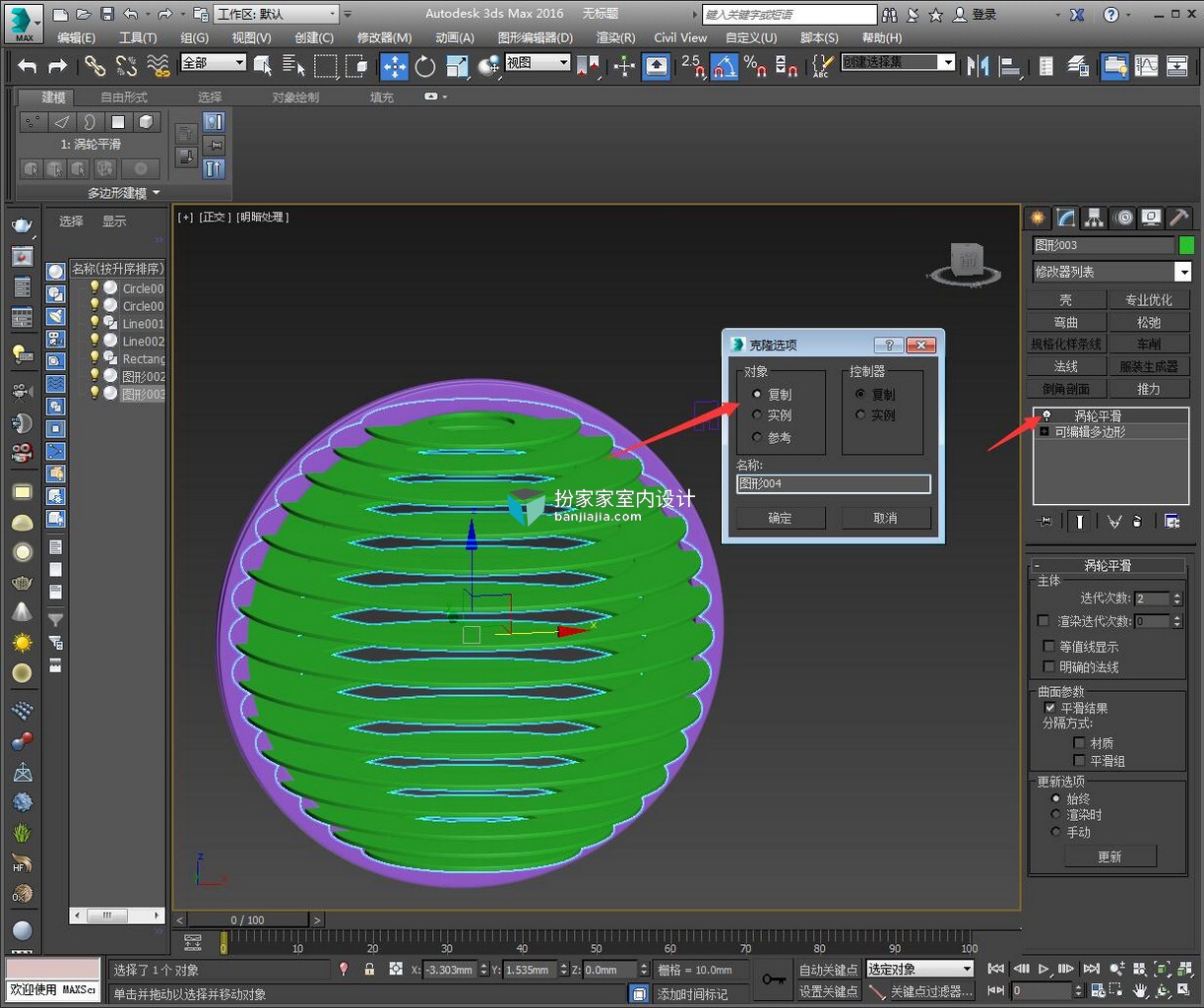

16，2个涡轮平滑-复制其中一个

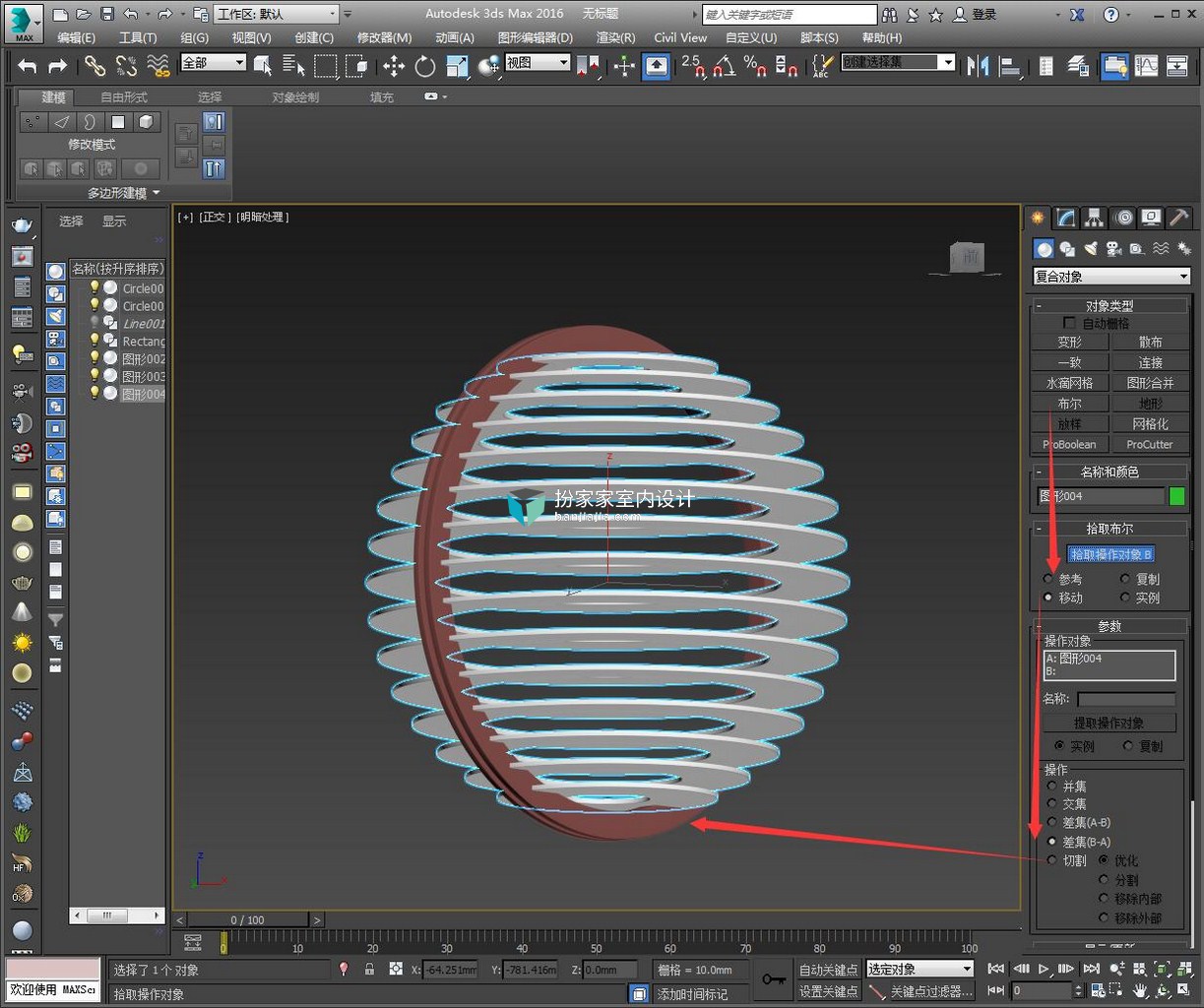

17，布尔-差集（B-A）-给个颜色-完成
