【魏哲建模图文】不规则墙体

老师：魏哲

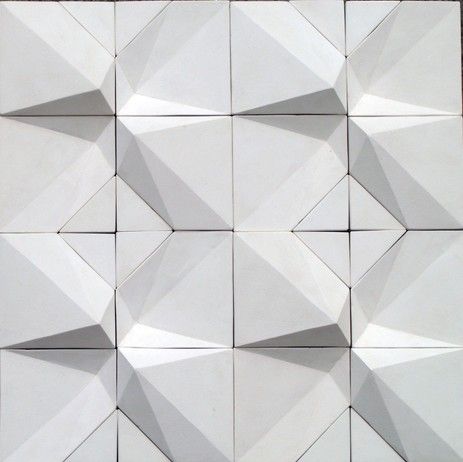

前言：菱形造型墙

软件：3D 2016

知识点：多边形形体的制作

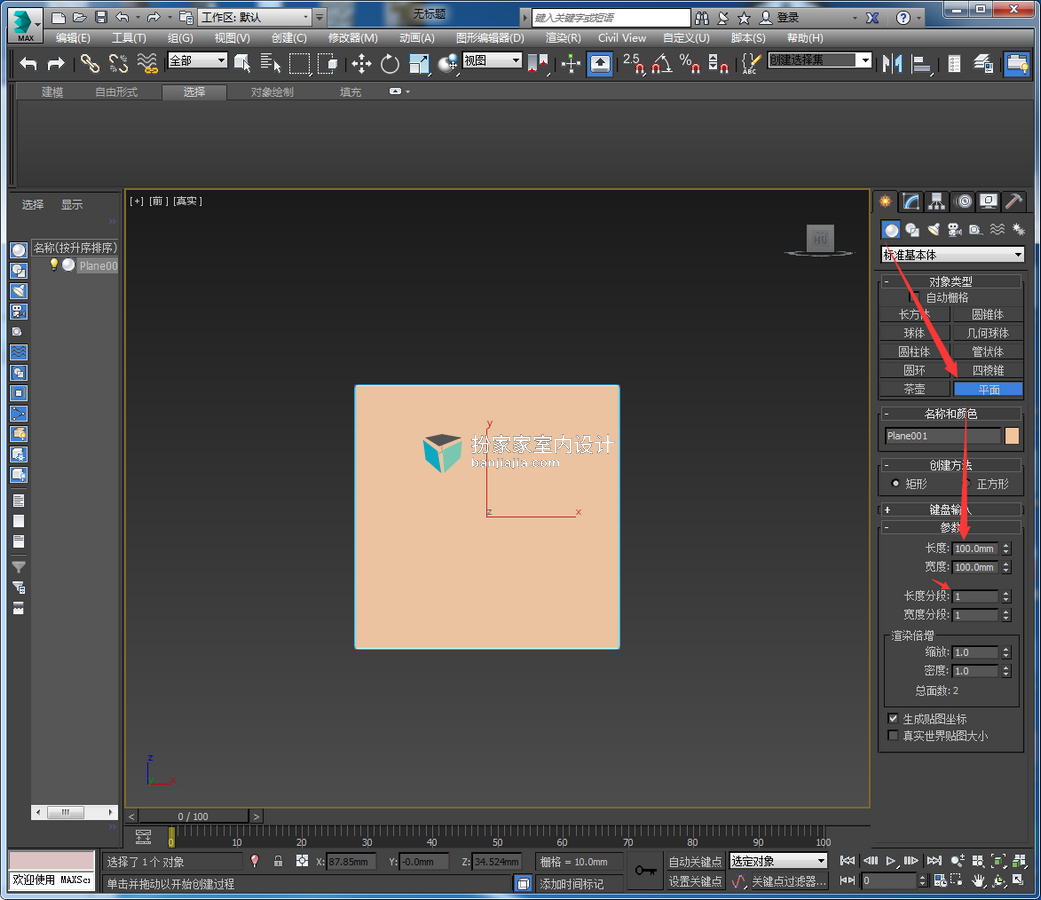

1,创建平面-长100-宽100-分段为1

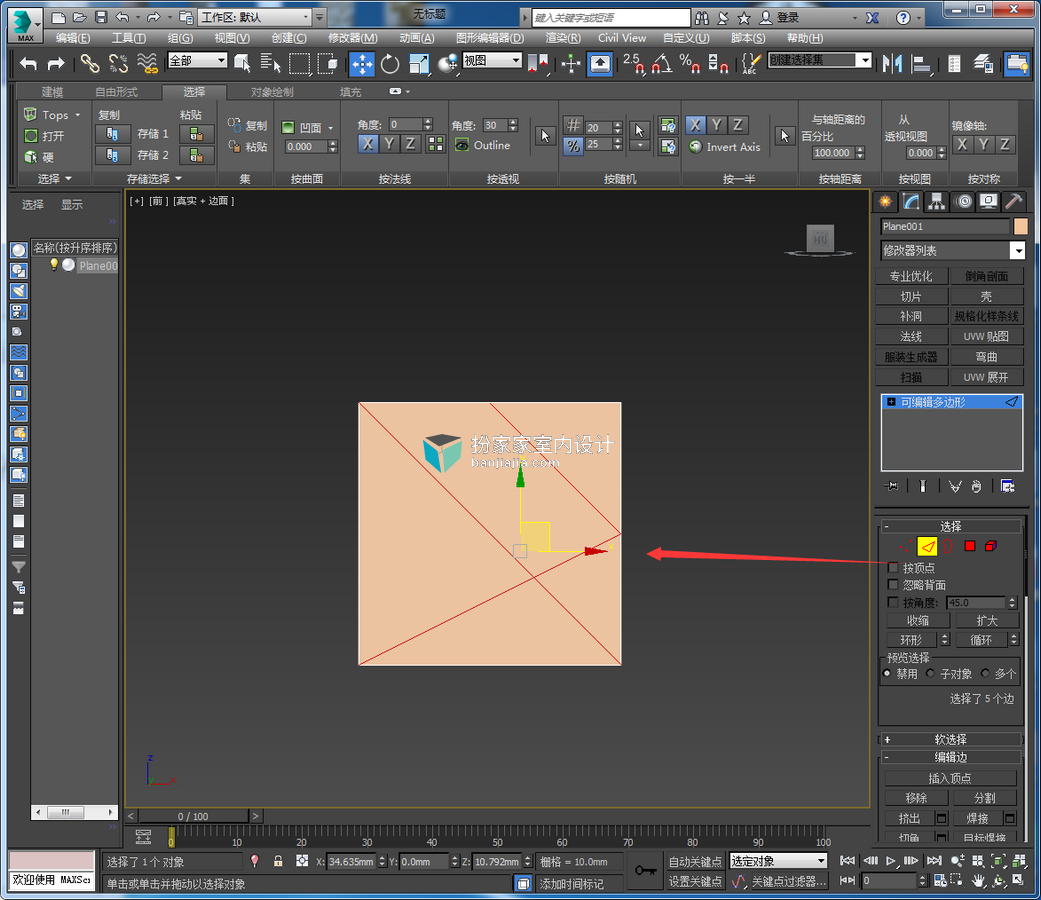

2，转为可编辑多边形-连接2条线段的中线以及其他线段

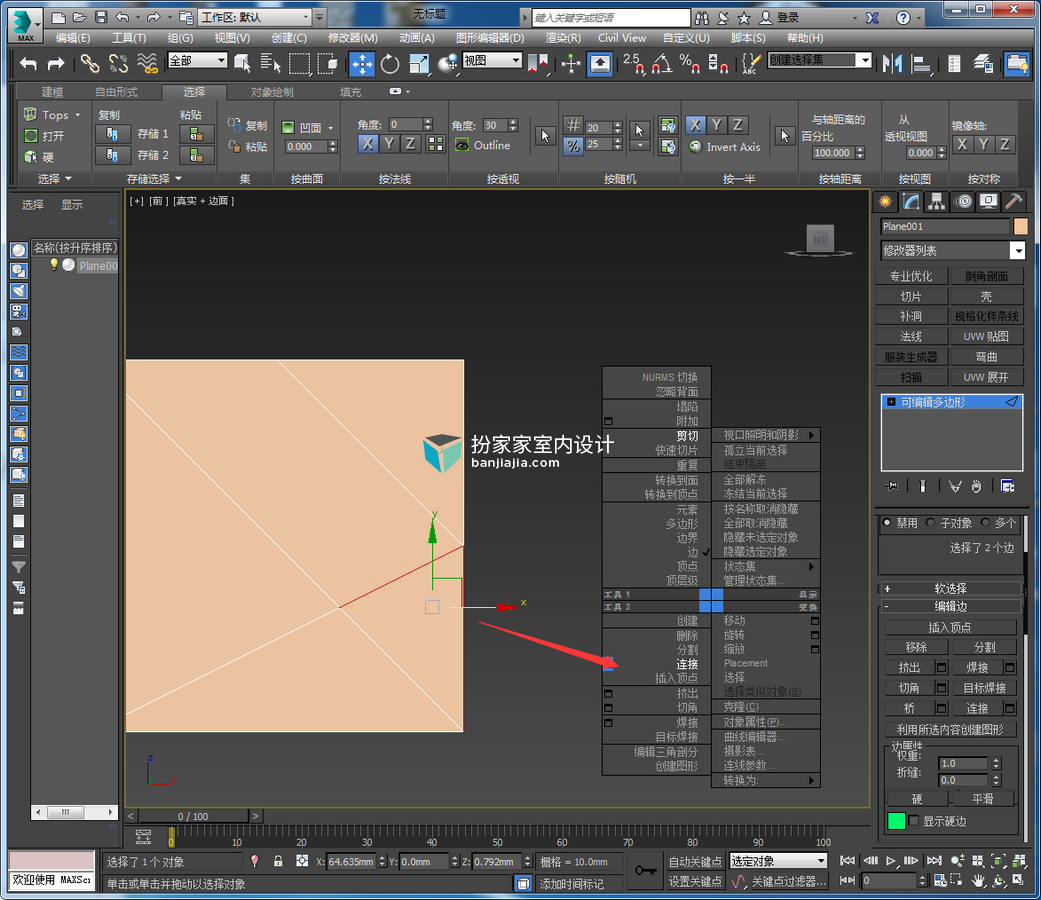

3，选中2条线段连接-得到中线

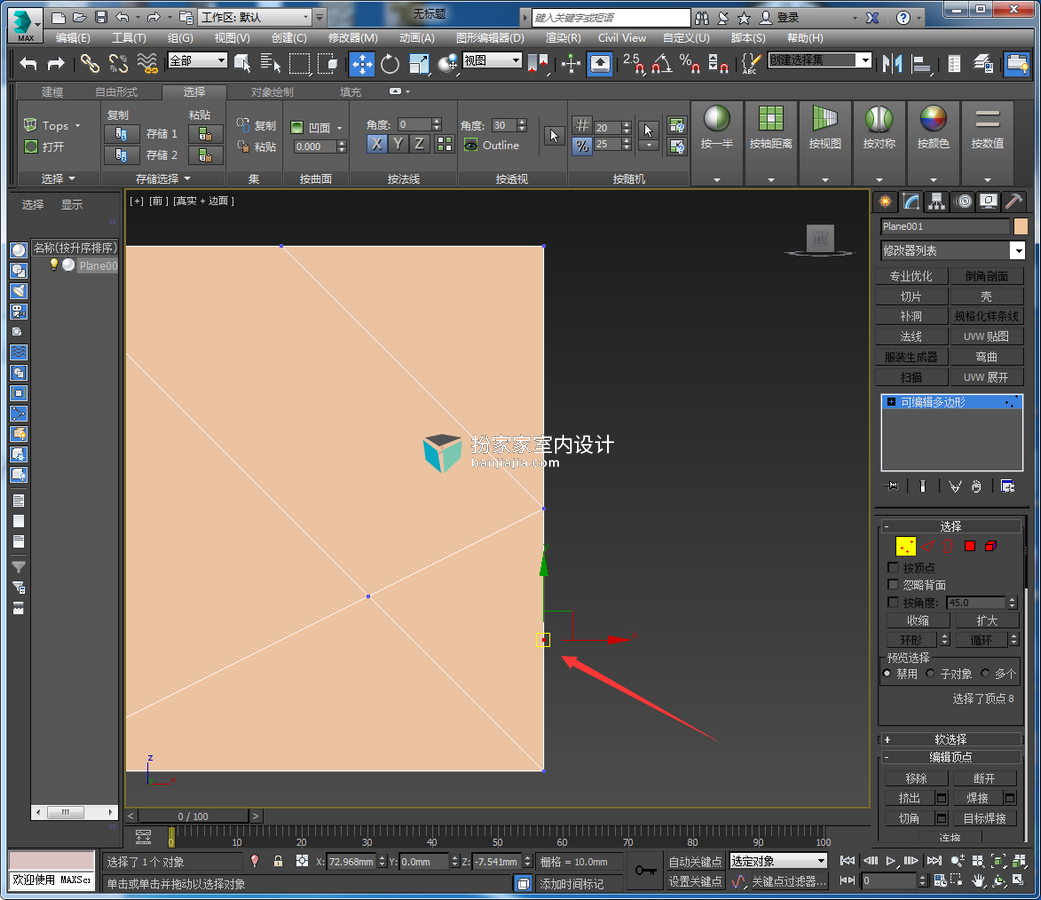

4,删除线段-保留一个点得到如图

5，选中点向外拖动-打开捕捉开关-捕捉到之前的中点

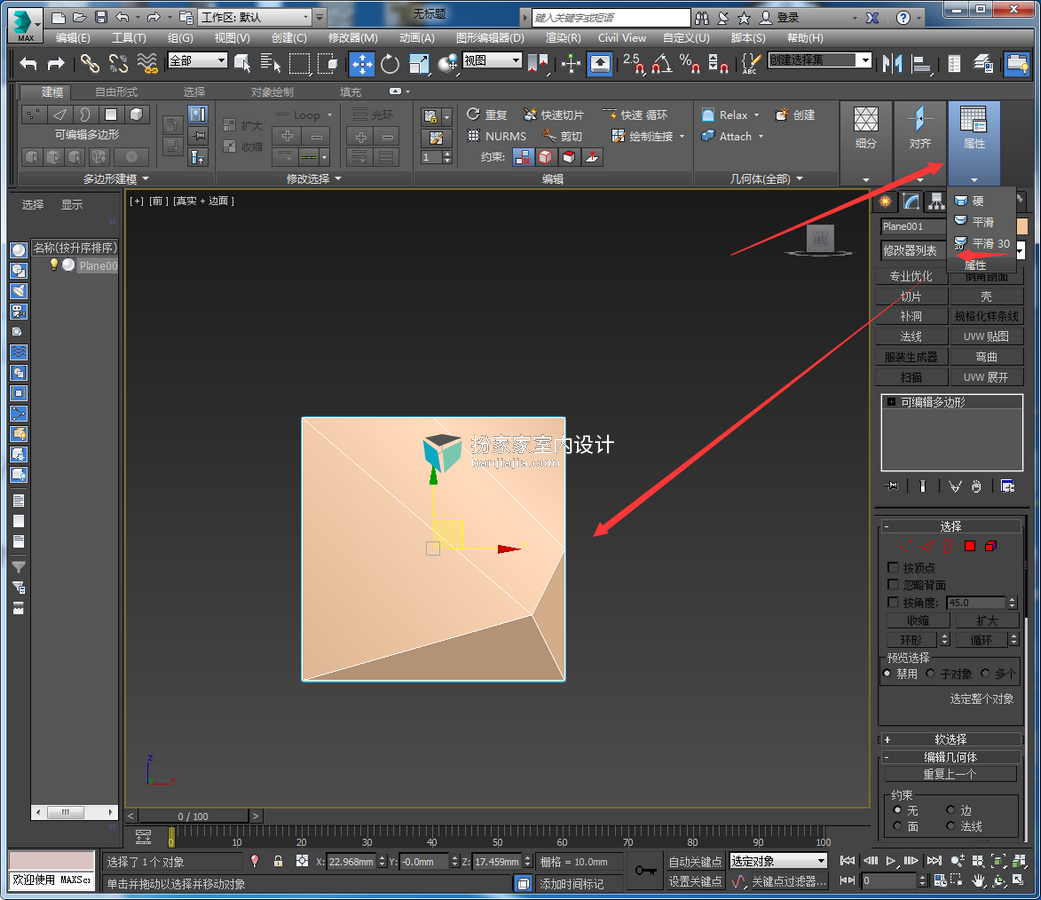

6，打开石墨工具-点击属性中的平滑30得到如图

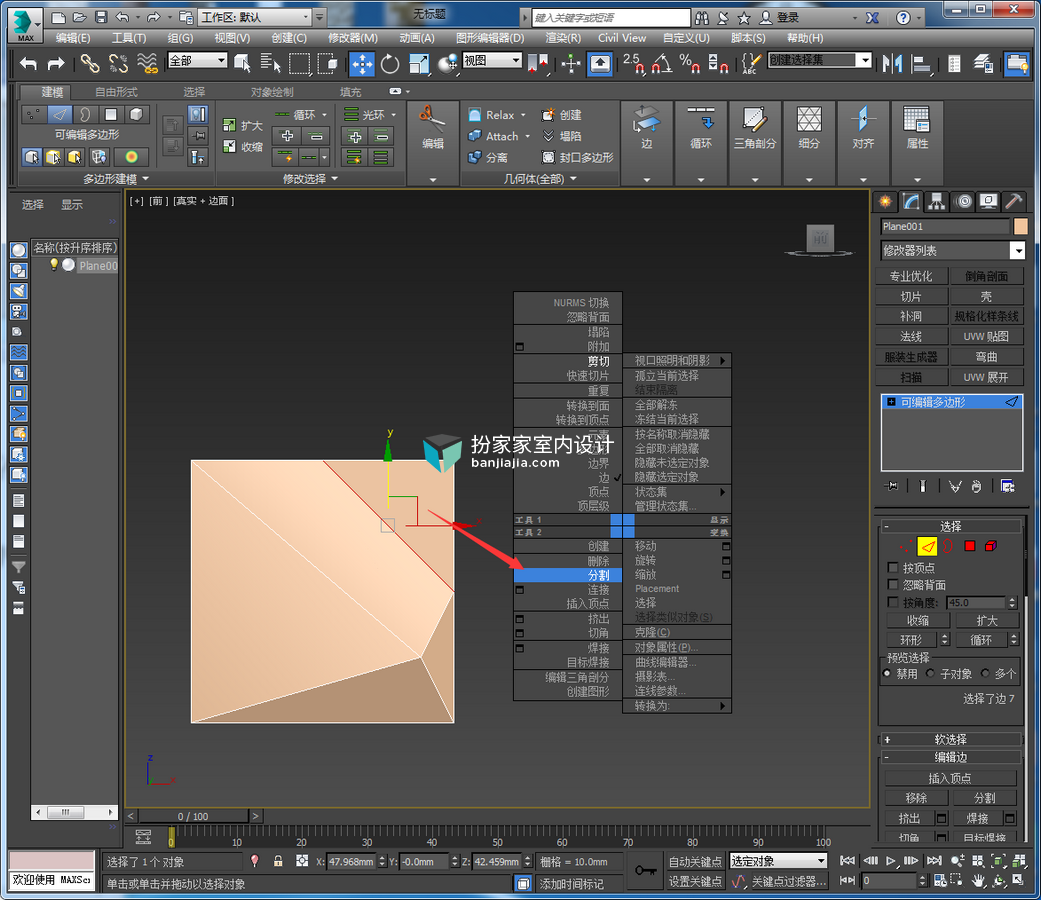

7，选中线段分,2

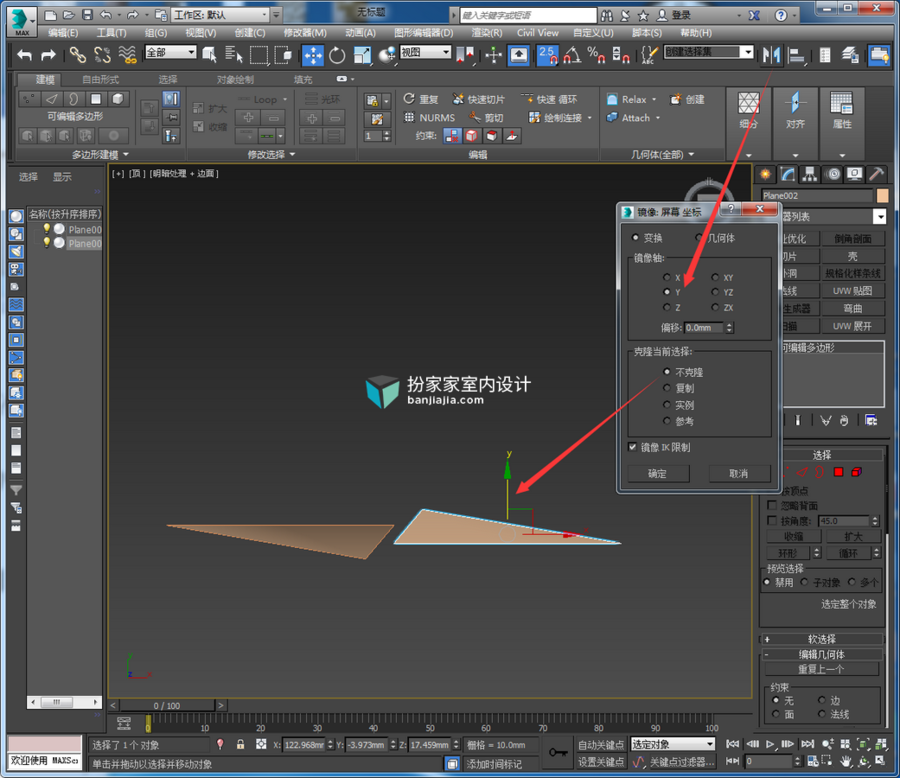

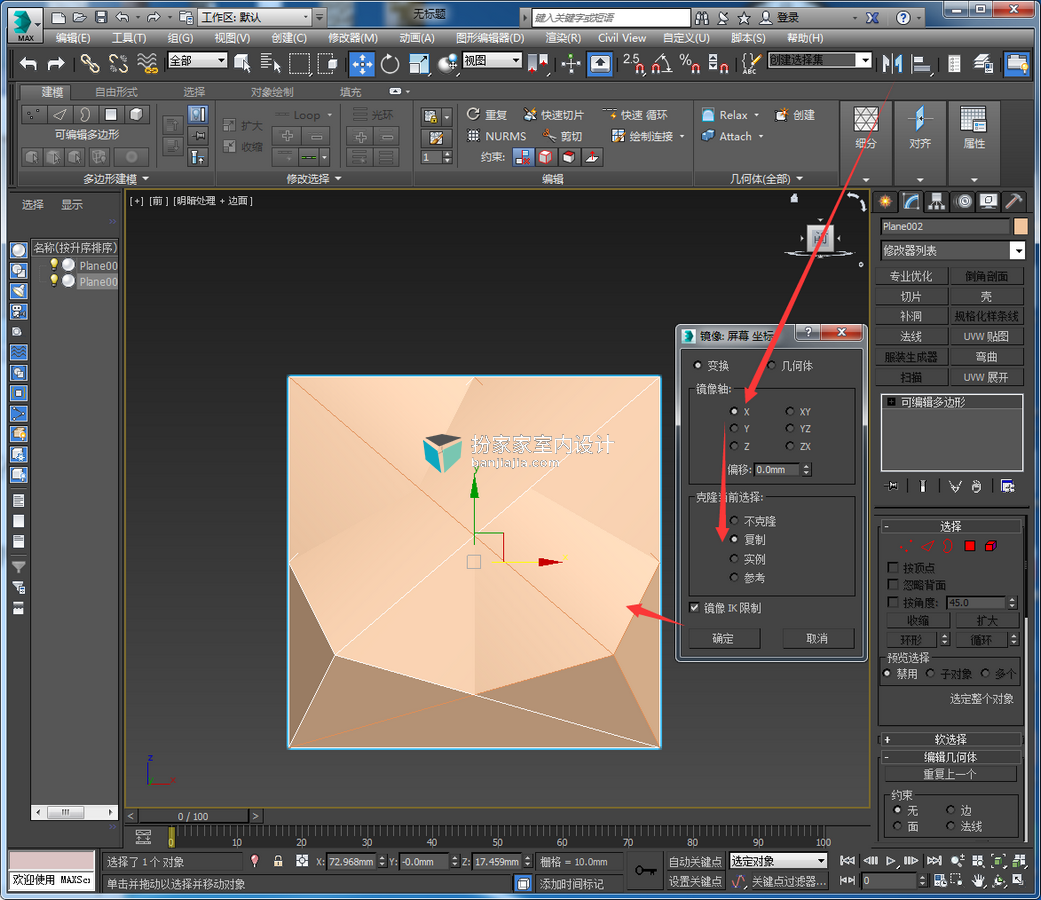

8，选中对象-镜像-x轴-复制得到

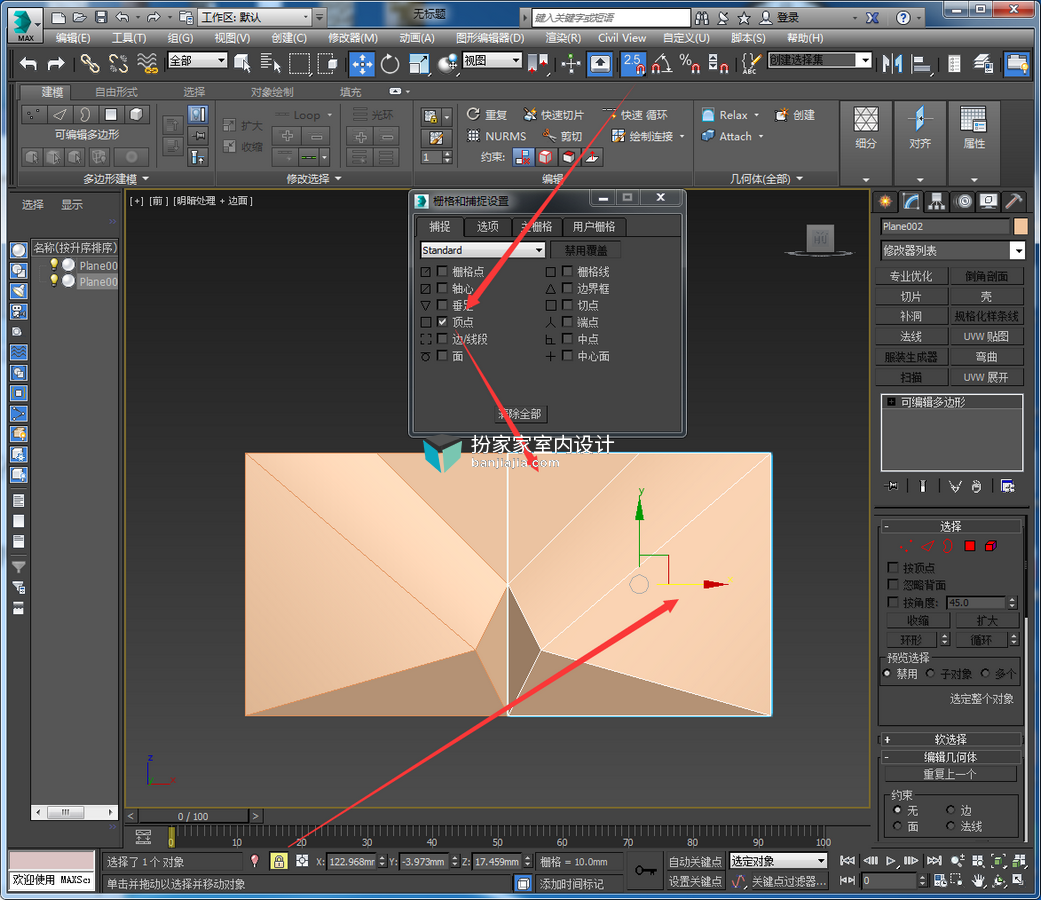

9，打开捕捉开关-捕捉到顶点-锁定-x轴移动得到

10，镜像-y轴-不克隆得到

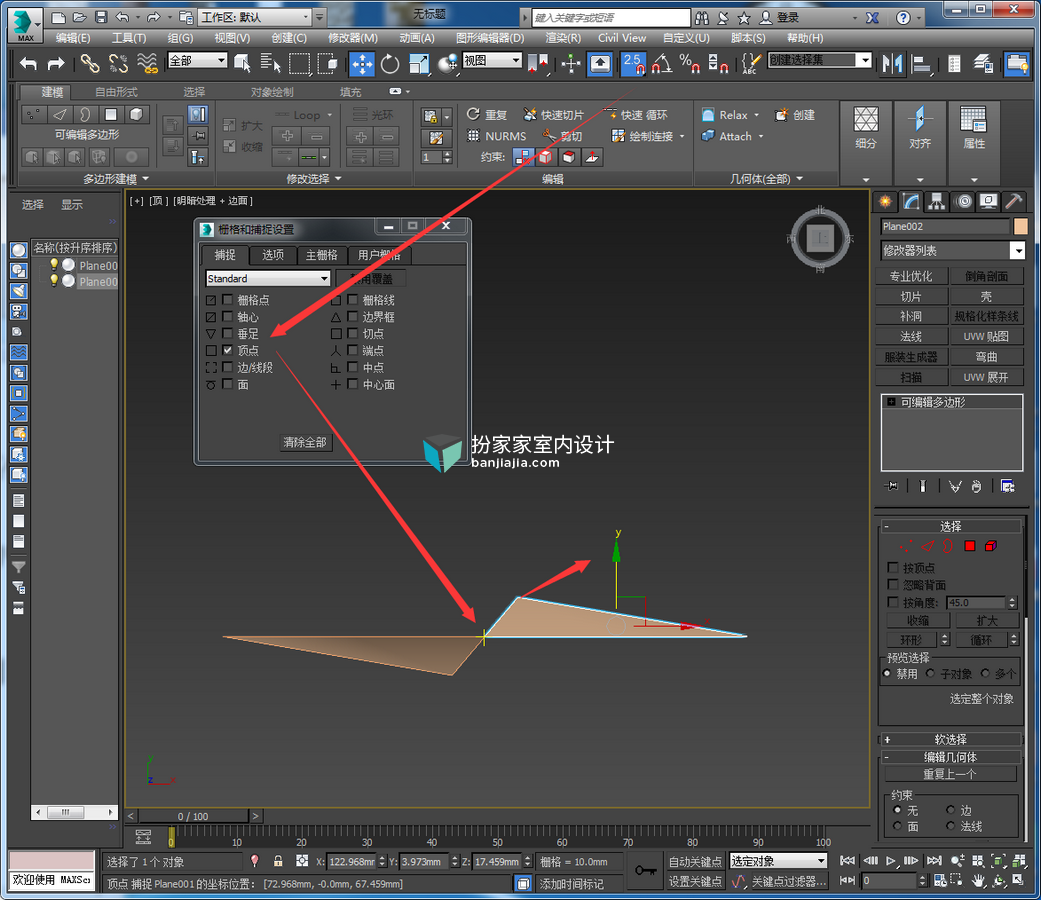

11，点击捕捉-顶点-选中该顶点-y轴移动得到

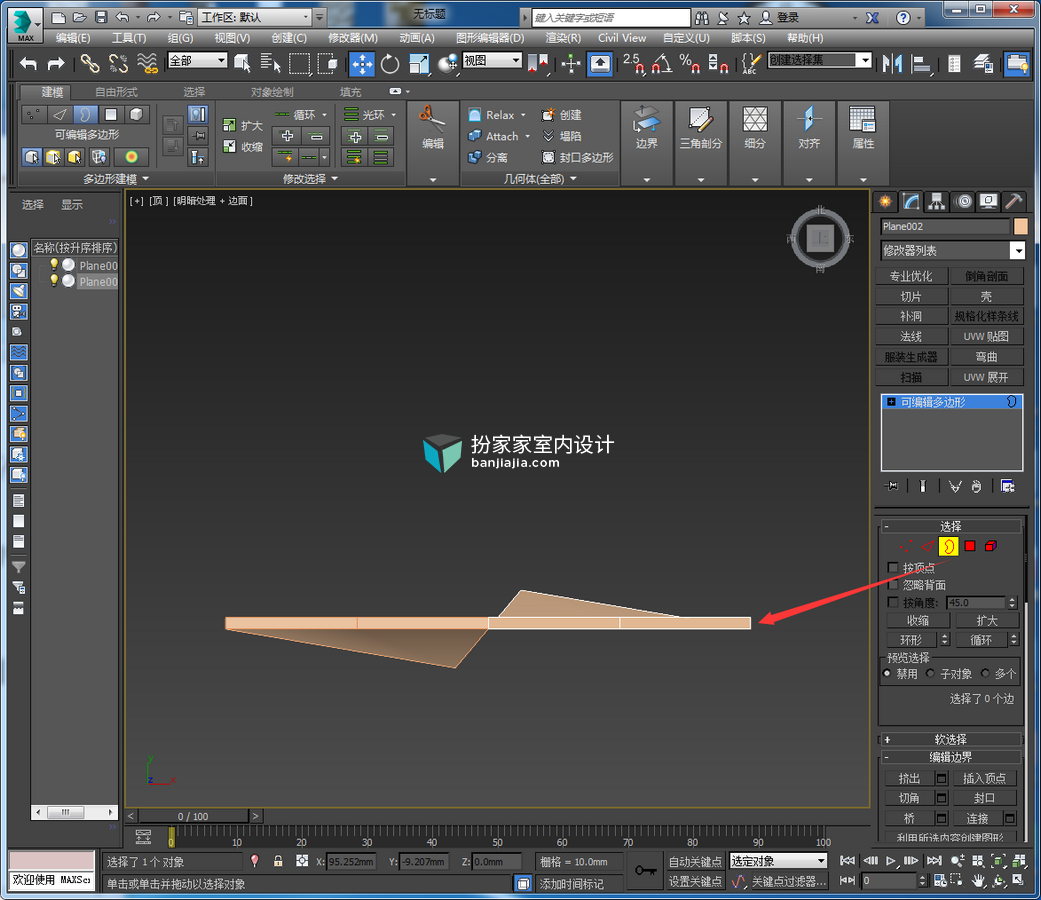

12，分别选中2者边界线拖拽得到相同厚度

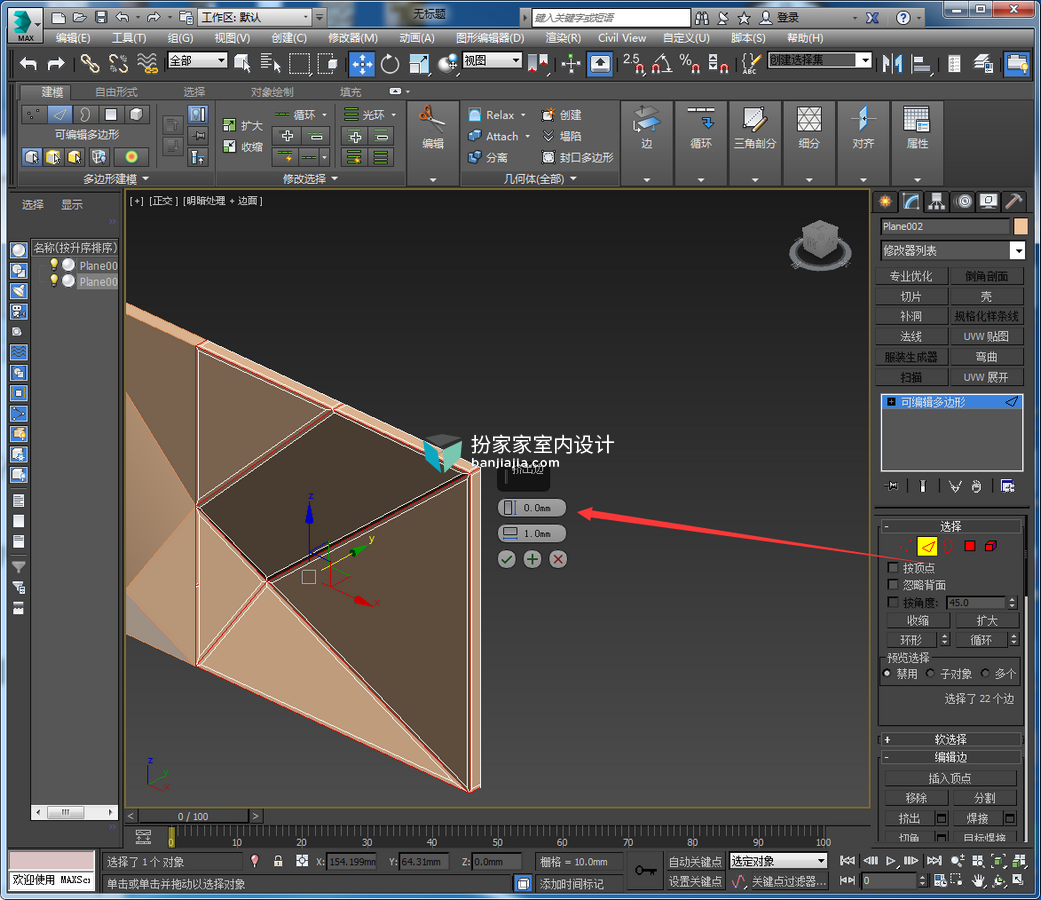

13，选中除边界线的线段-挤出-数值0,1

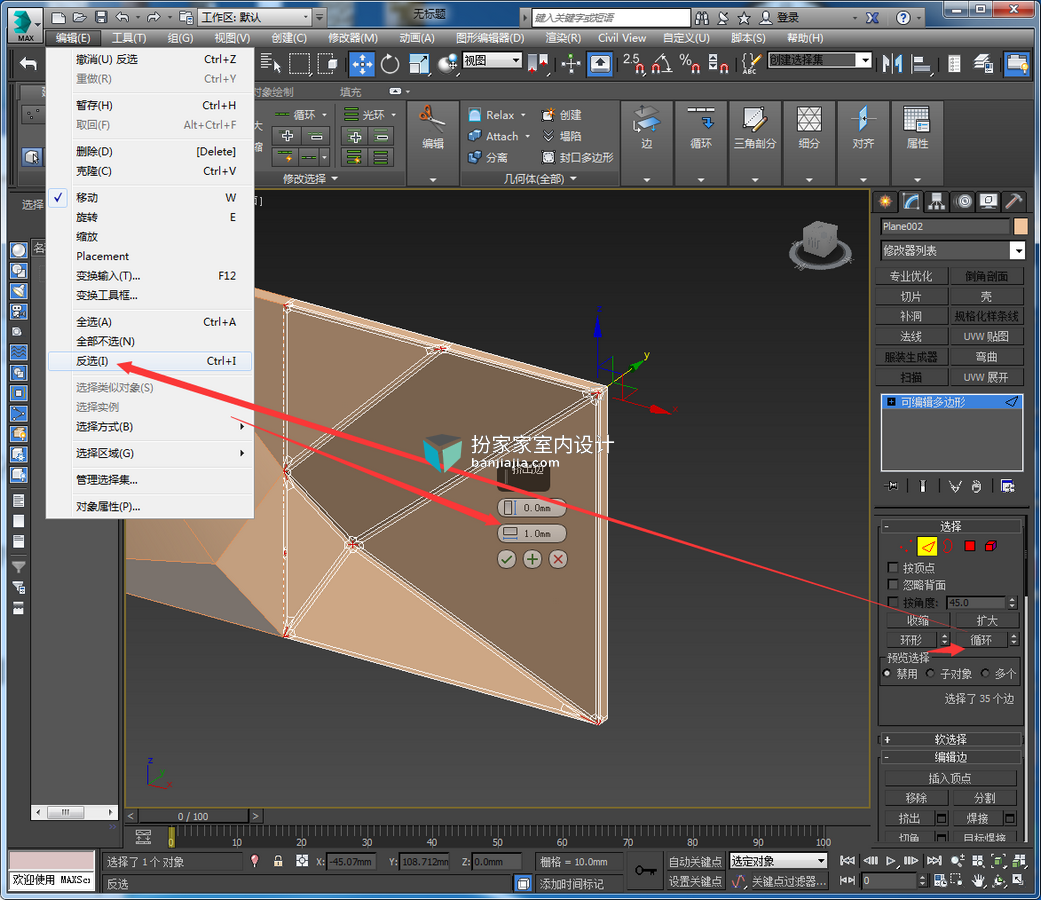

14，点击环形-循环-反选得到该线段-挤出-数值为0，1

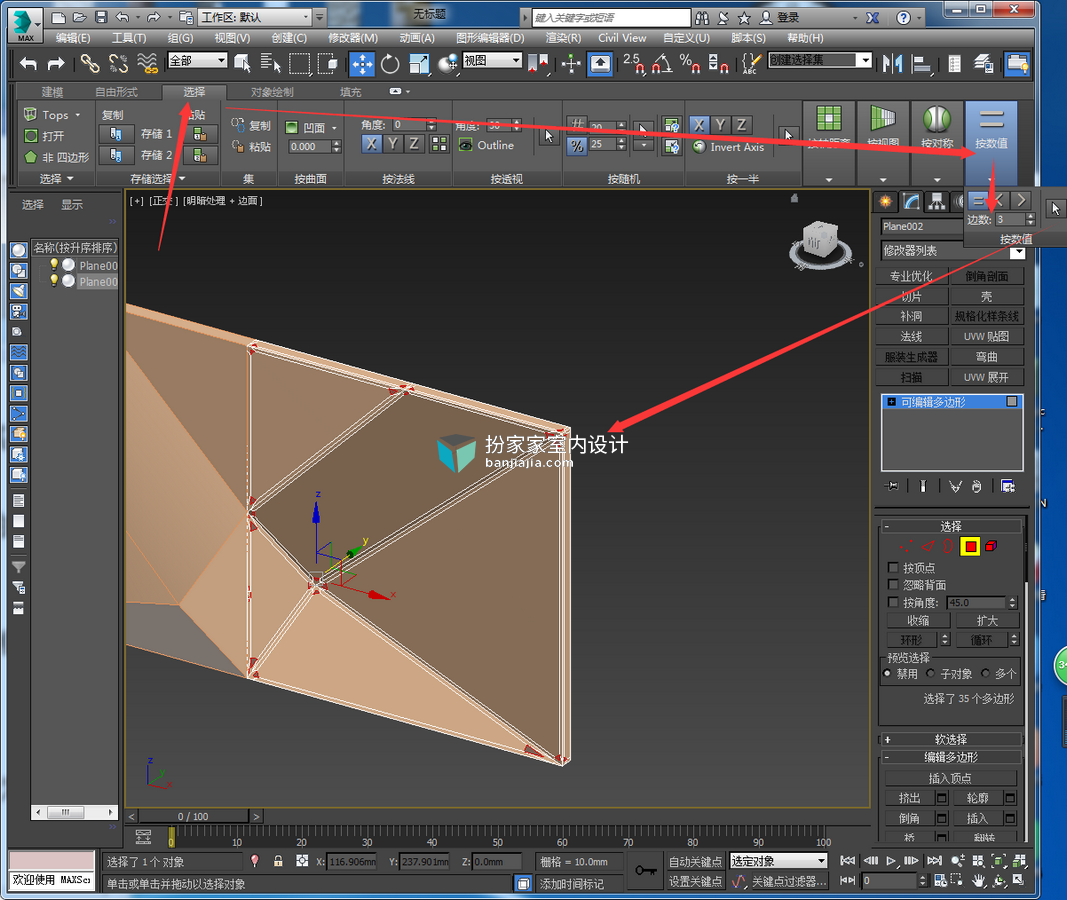

15,删除选中的线段-选中面-石墨工具选择-数值3-选中面塌陷

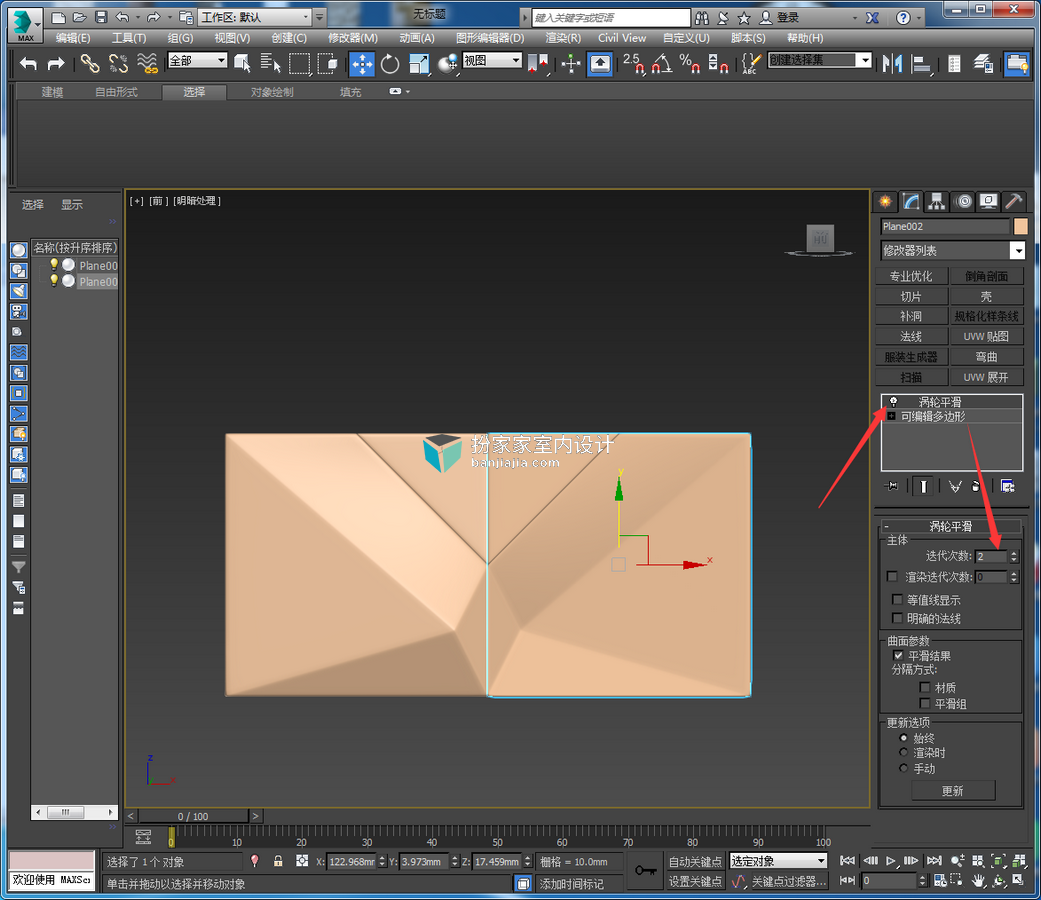

16，左侧对象方法同上-得到后加涡轮平衡-迭代次数2-如图

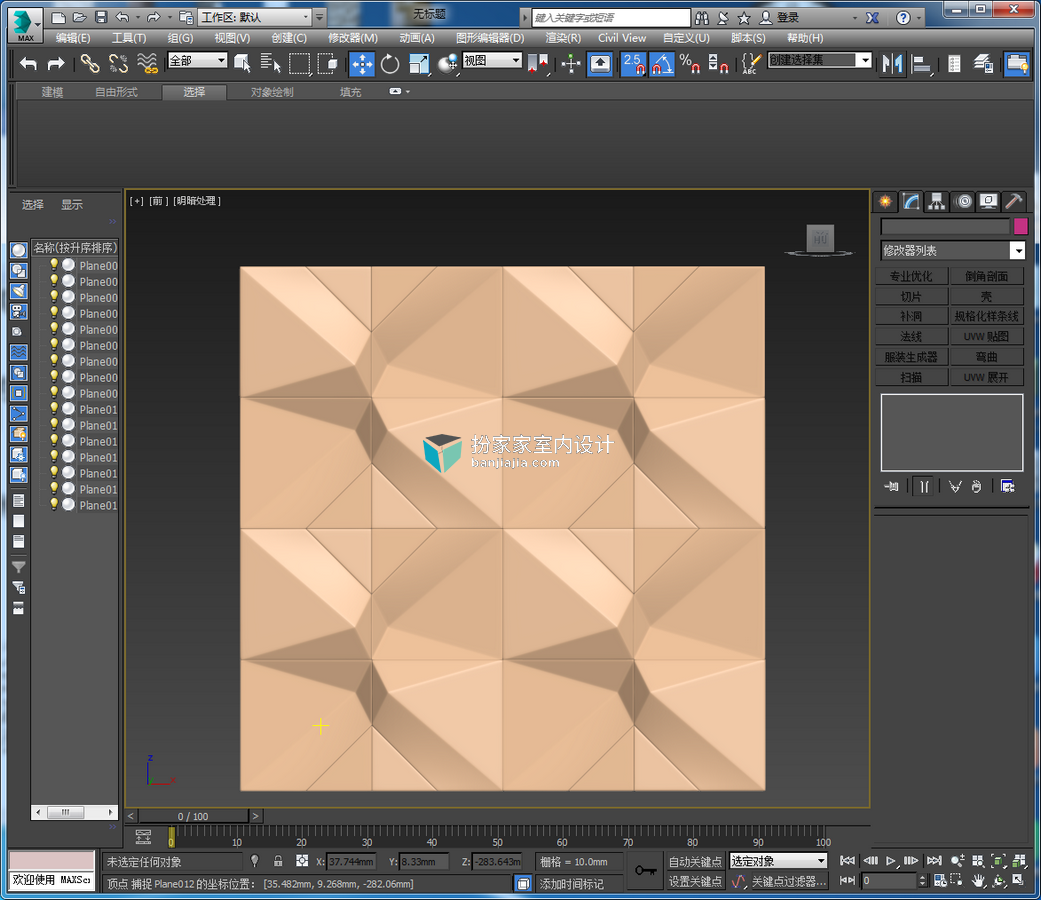

17,选中2个物体-打开捕捉开关-移动旋转复制得到如图。OK~
