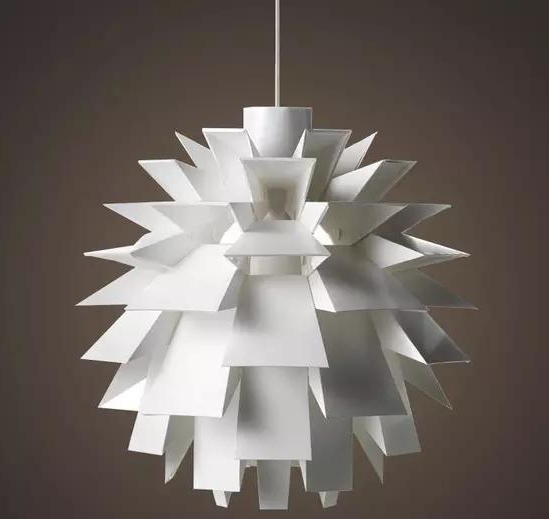

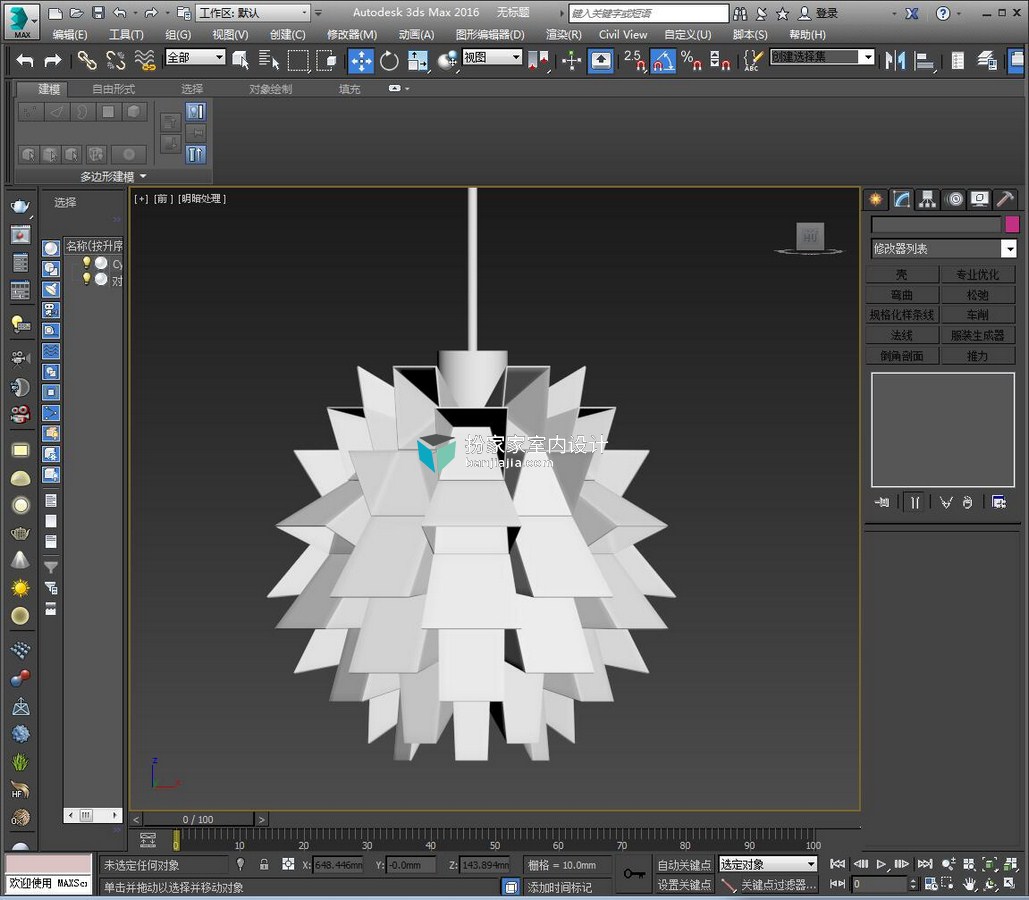

【魏哲建模图文】松果吊灯

老师：魏哲

前言：菱形造型墙

软件：3D 2016

知识点：实例旋转复制，形体调节

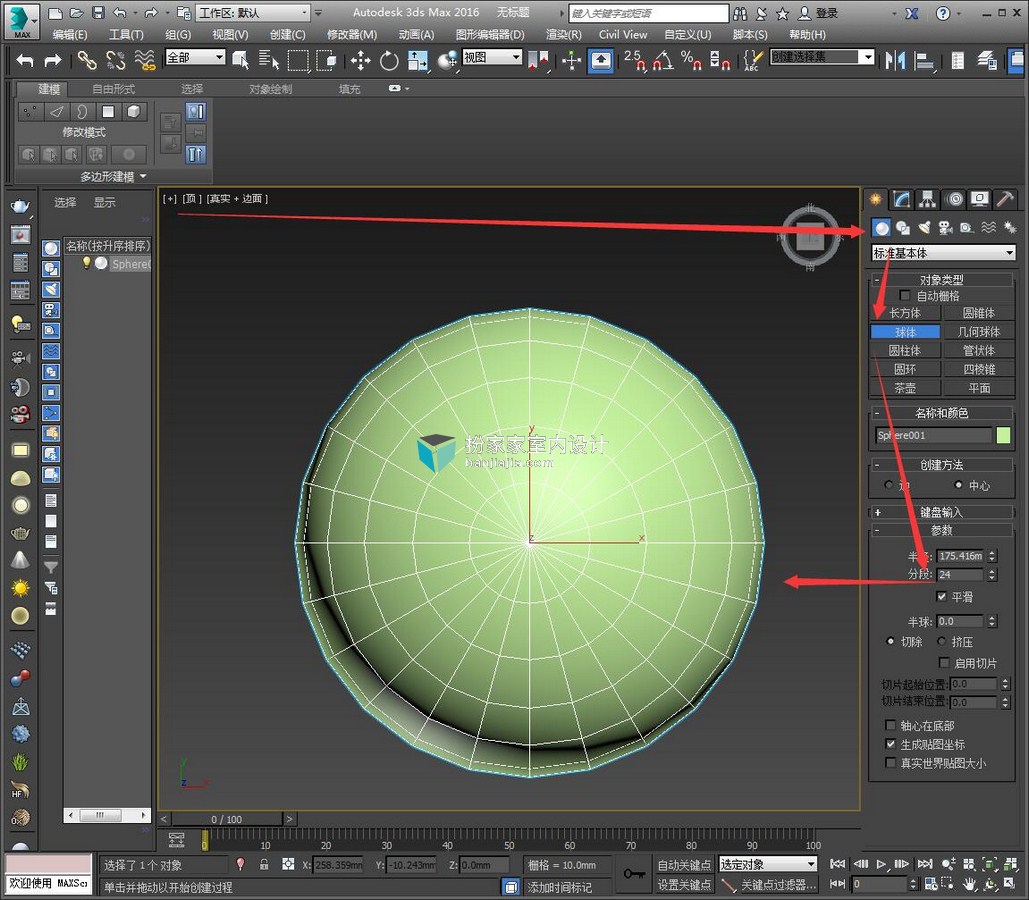

1.顶视图-创建球体-分段24

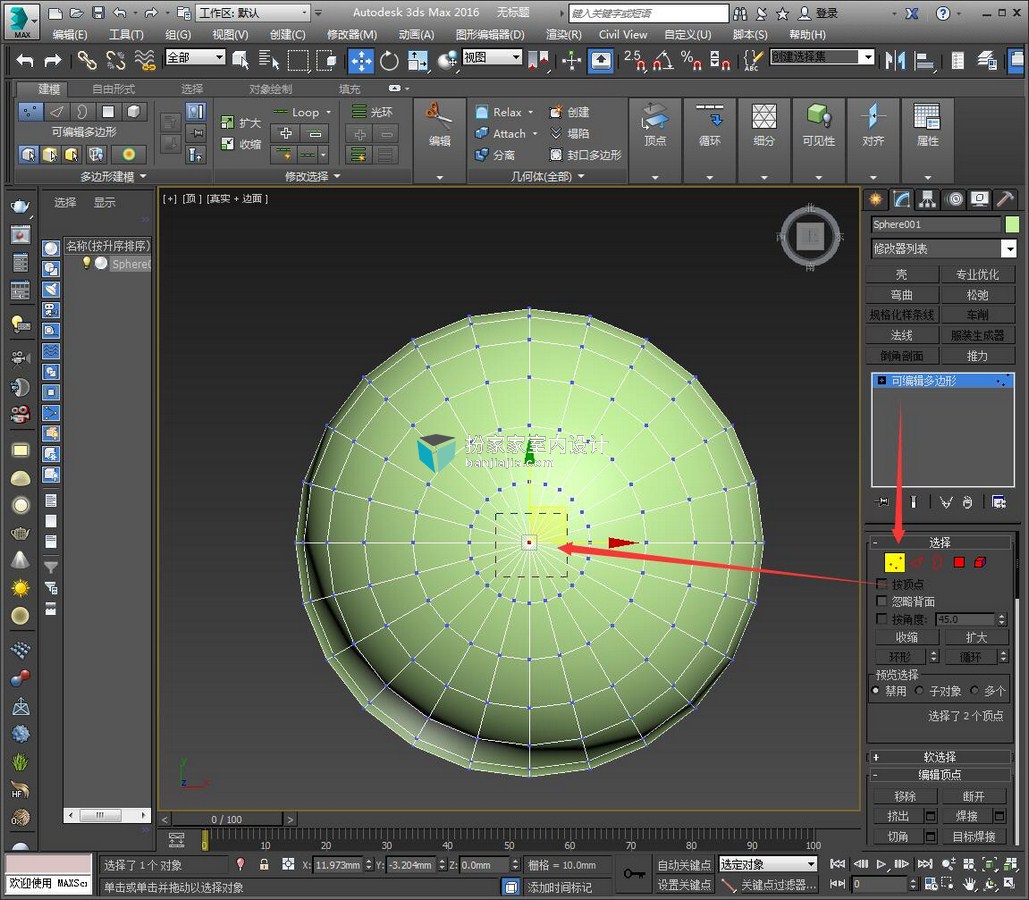

2.转为可编辑多边形-选中上下顶点删除

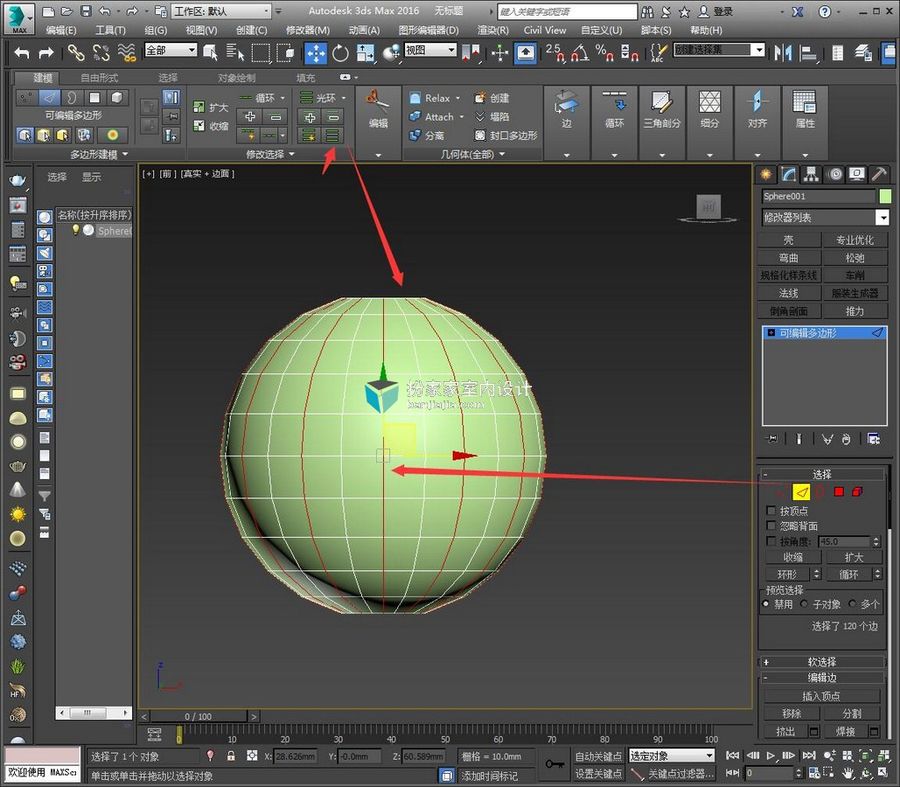

3.选中中间竖线-点环-选中线-删除 （ctrl+退格键）

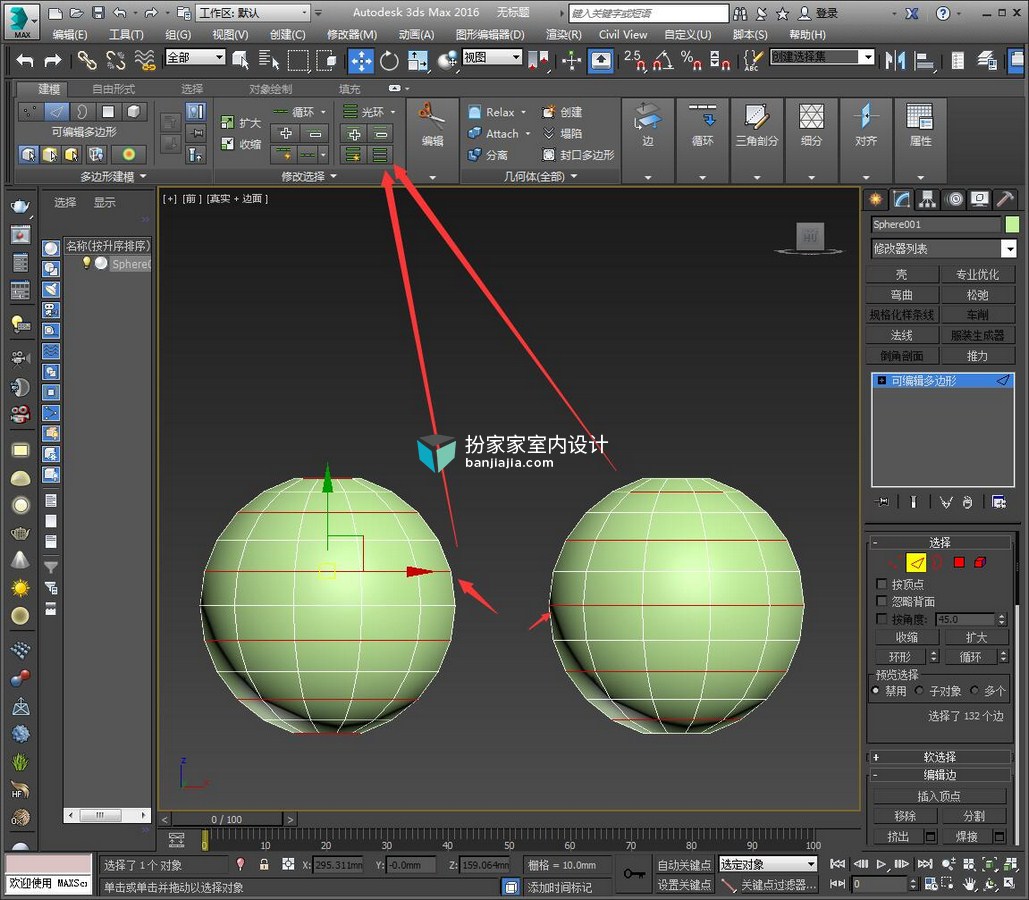

4.复制球体-分别选中横向线段-间隔循环-删除（ctrl+退格键）

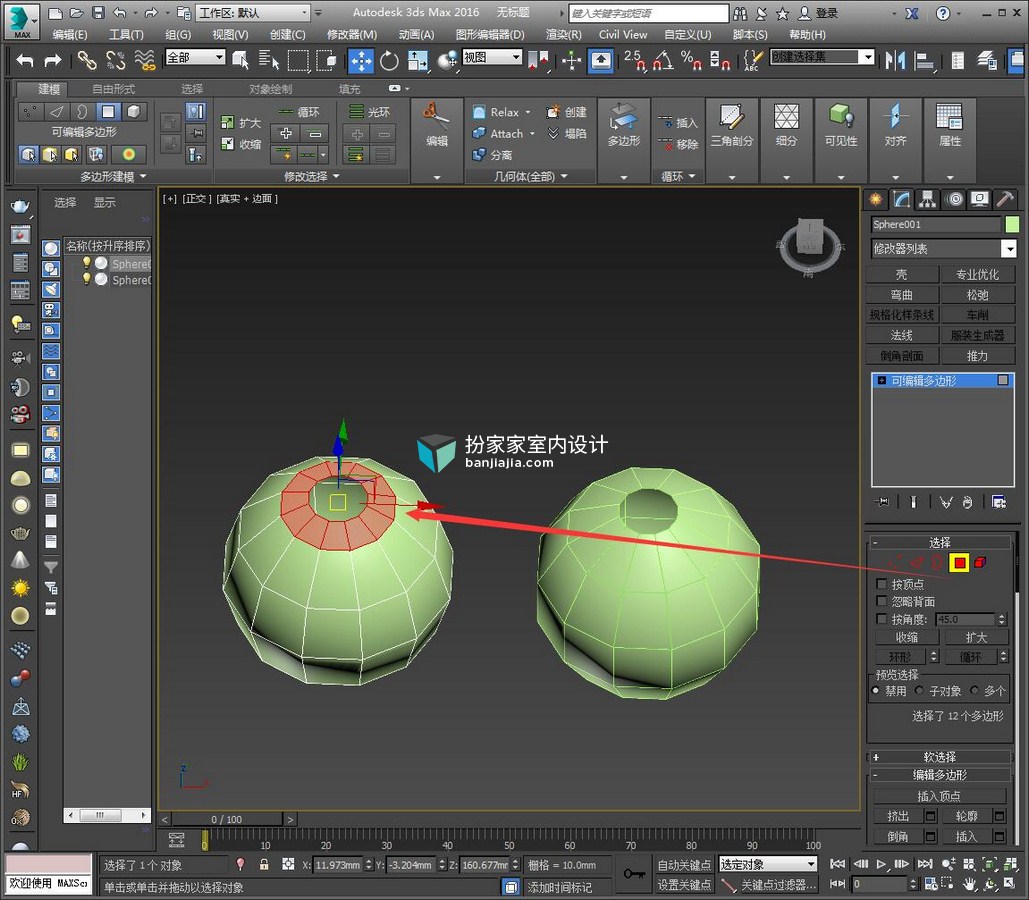

5.选中顶面删除

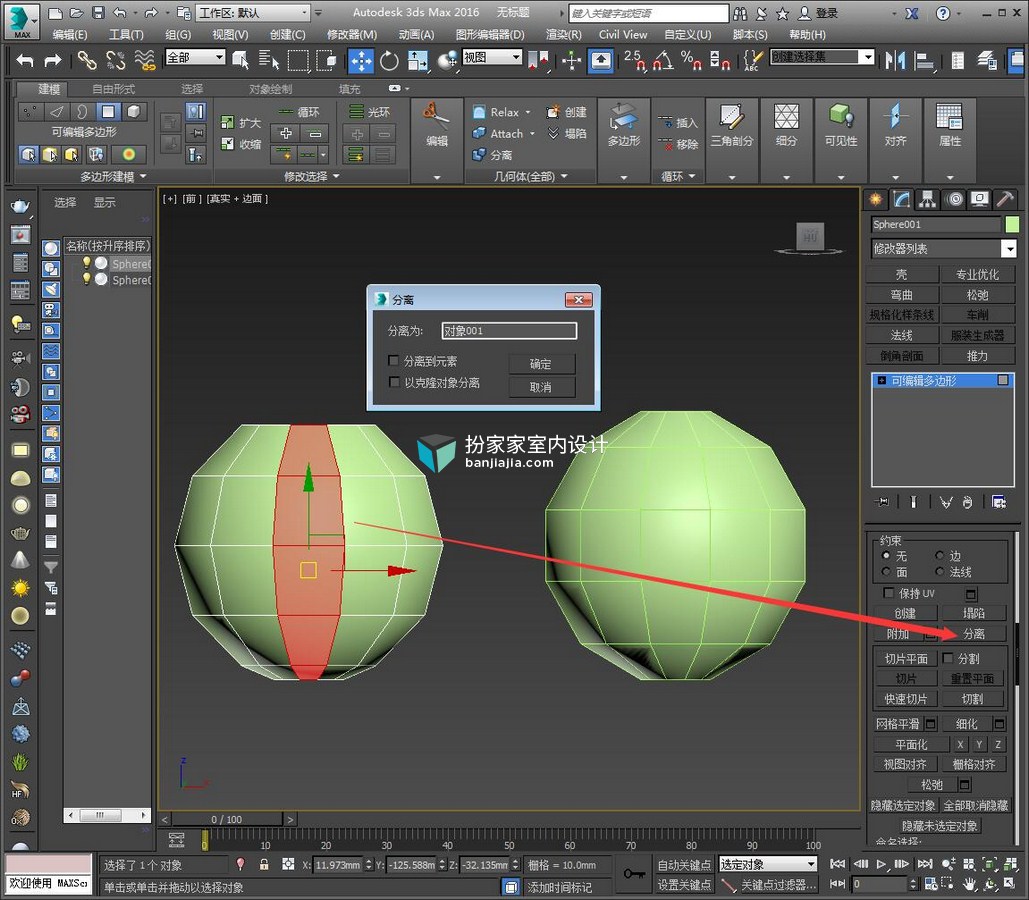

6.选中面-分离

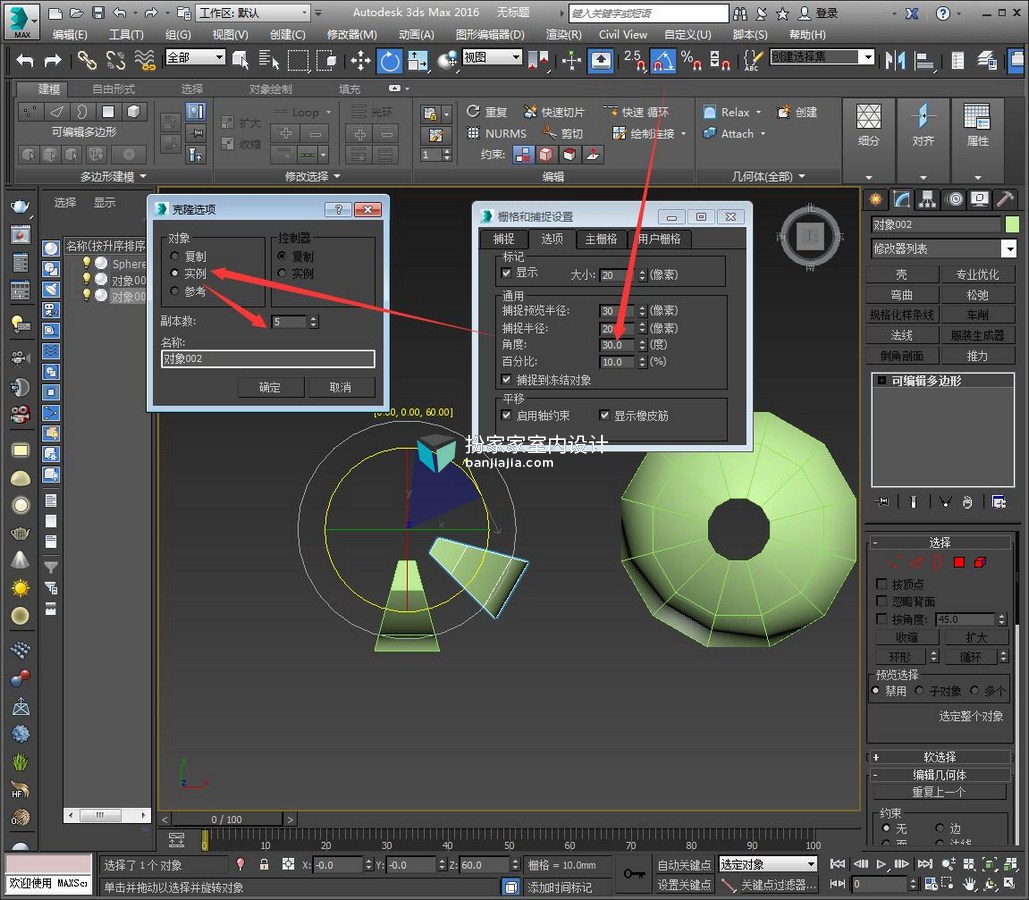

7.打开角度捕捉-角度为60度-旋转实例复制5（旋转同时按shift）

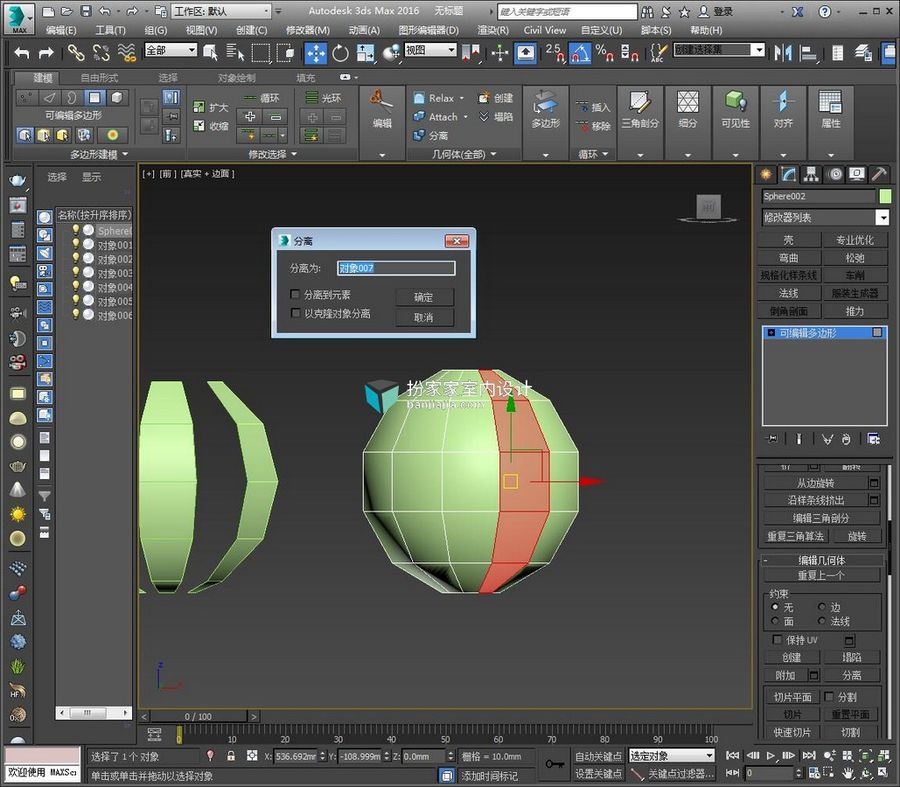

8.选中面-分离

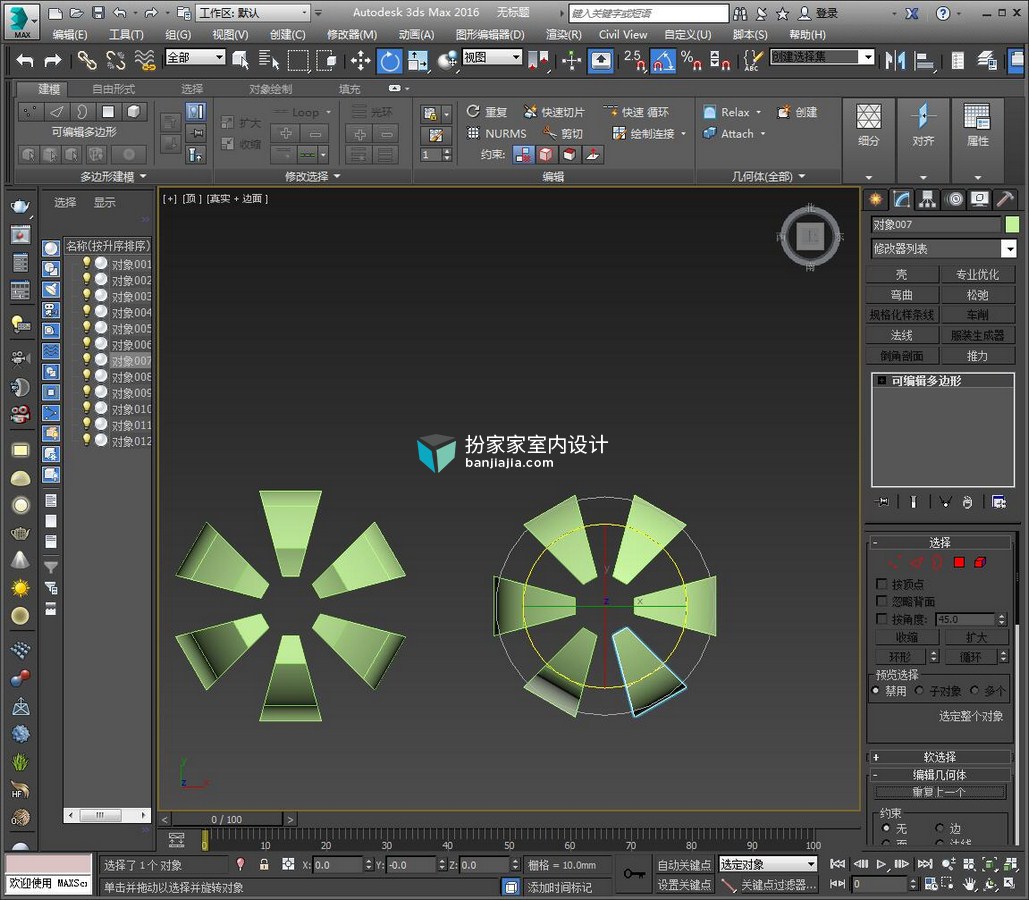

9.打开角度捕捉-操作同上-得到如图

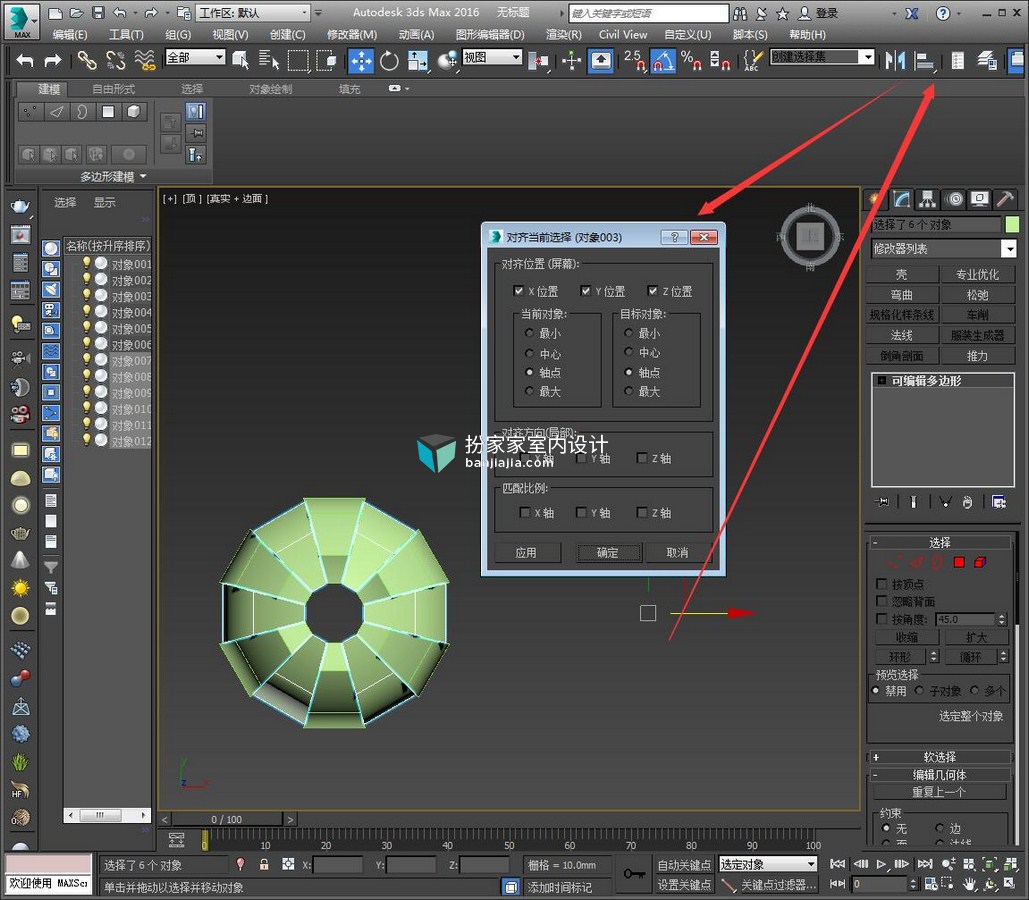

10.对齐命令-将2物体对齐

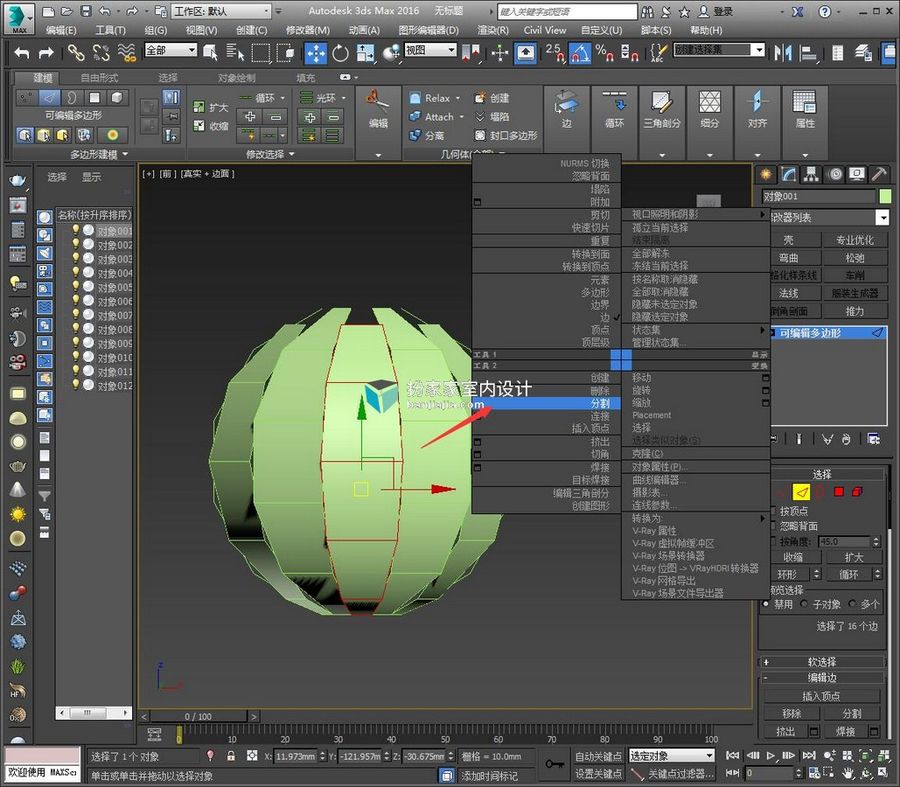

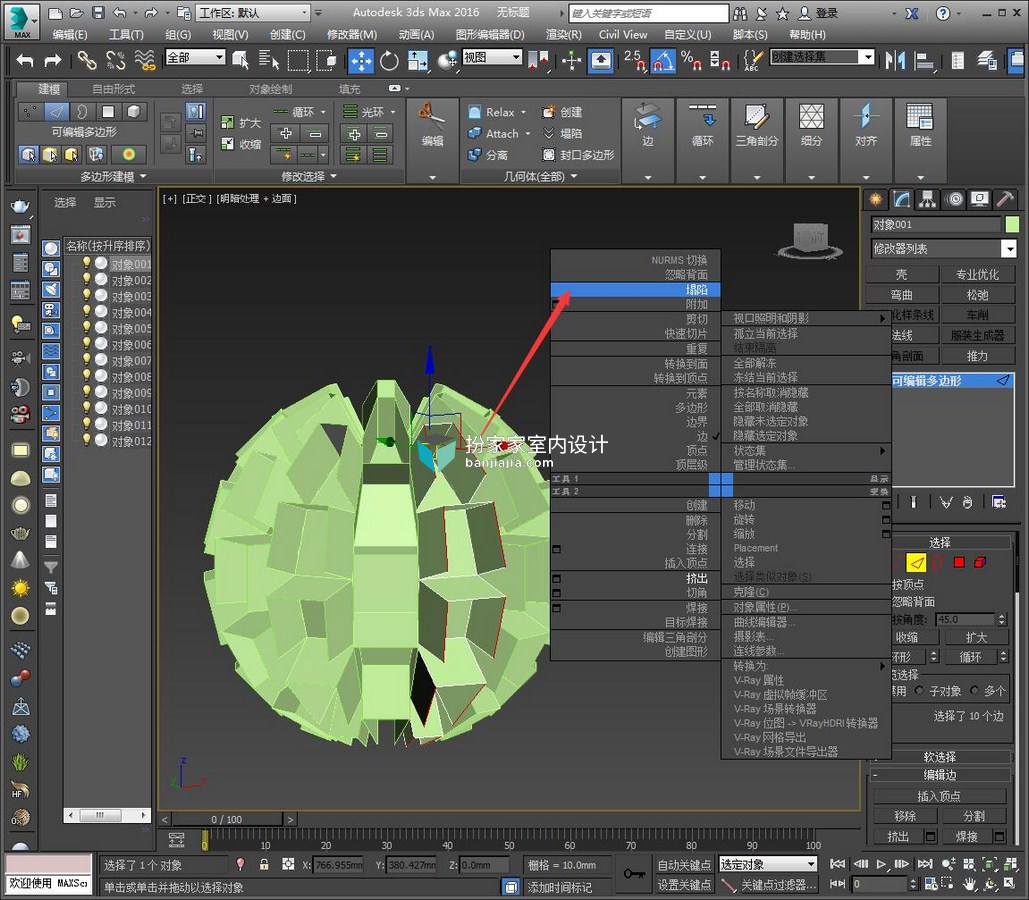

11.前视图-选中边-分割

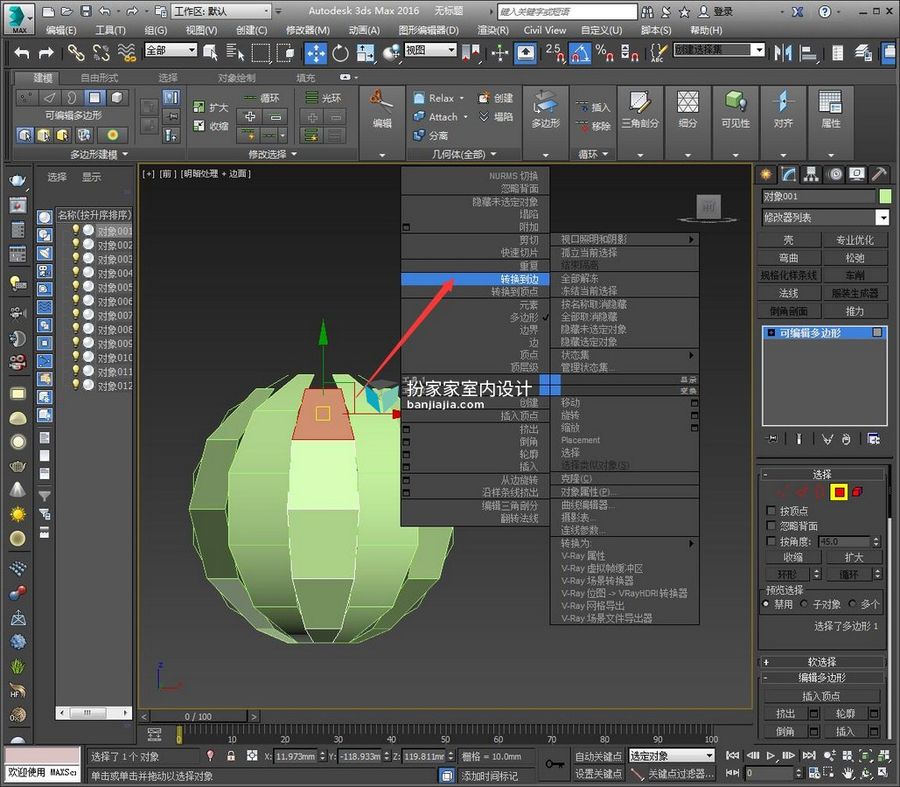

12.选中一面-转换到边

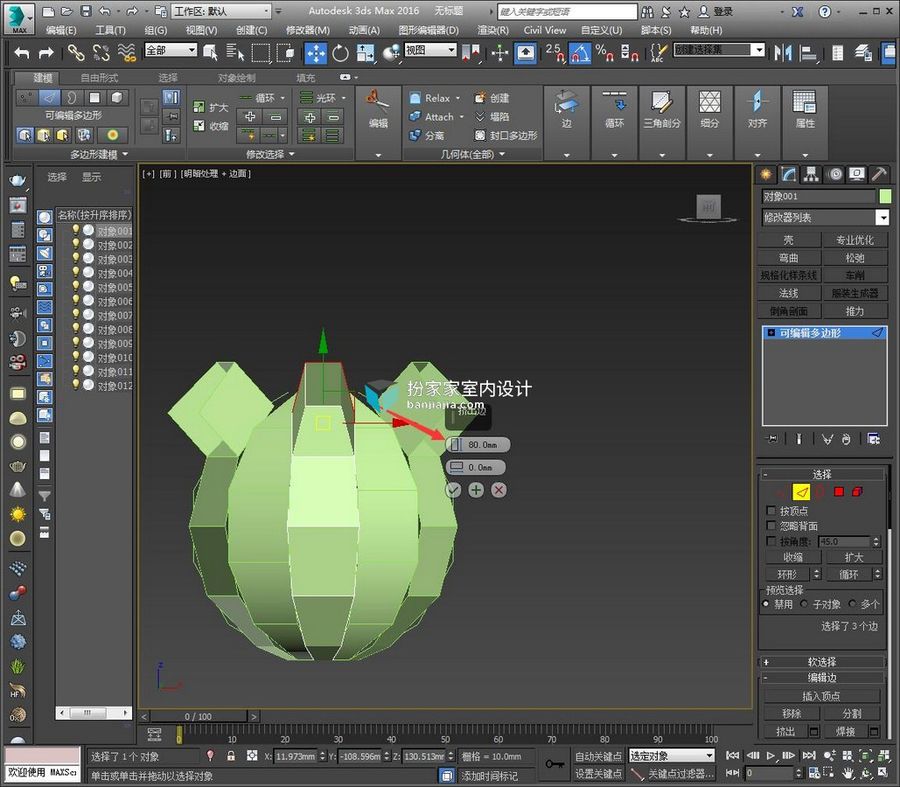

13.取消底线选择-挤出-数值80,0

14.其他面同上操作-选中这些位置的边-塌陷

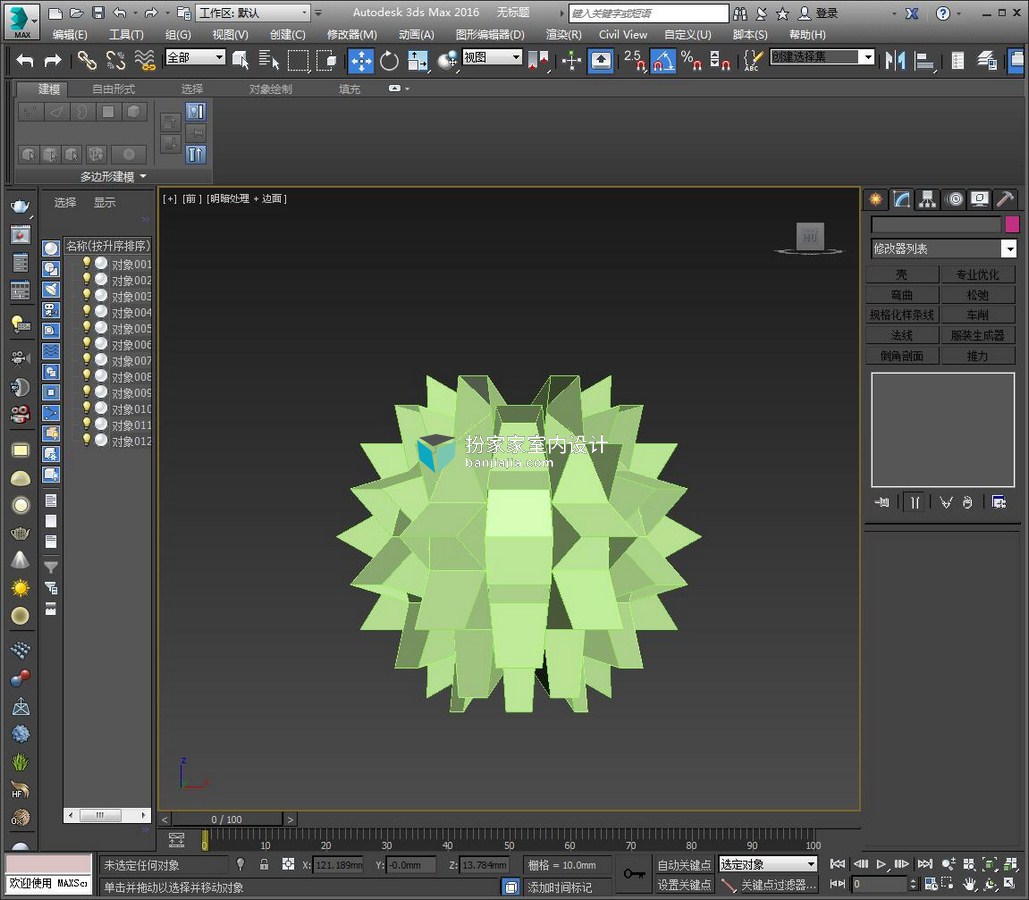

15.另一面操作同上-得到如图

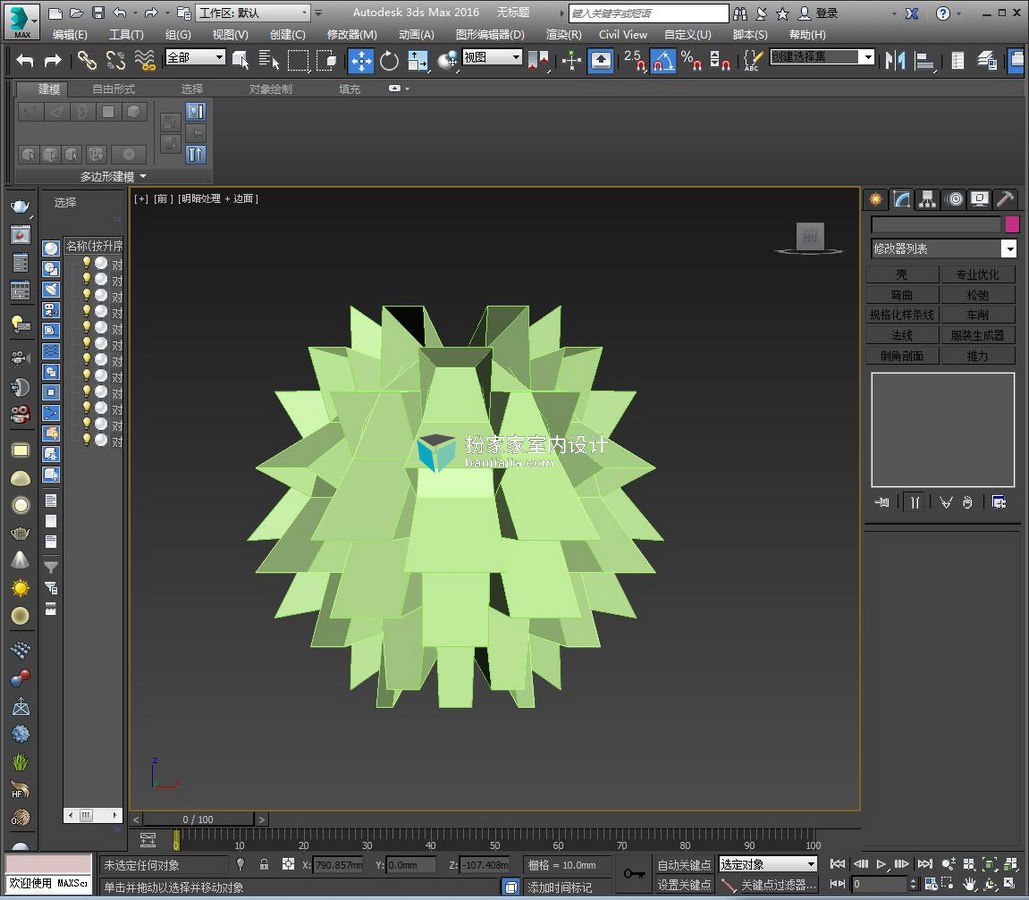

16.调节形体-得到如图

17.给壳-塌陷-切角-加上其他部分-给个颜色-完成
