LayOut室内设计施工图——PDF矢量图纸输出和显示模式区别

施工图绘画好之后

最终还是要以纸质图纸呈现

不可能直接把图丢给打印店

让他们直接打印

所以需要我们

将绘好的图纸输出为PDF格式

然后整合成一个文件

那如何输出我们图纸

打开我们做好的图纸

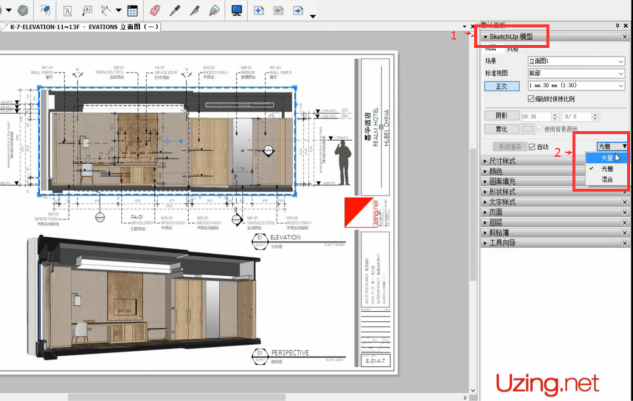

在SketcUp模型中

有三种显示模式

光栅  矢量  混合

这里就先讲一下它们的区别

（一）

首先看下光栅模式

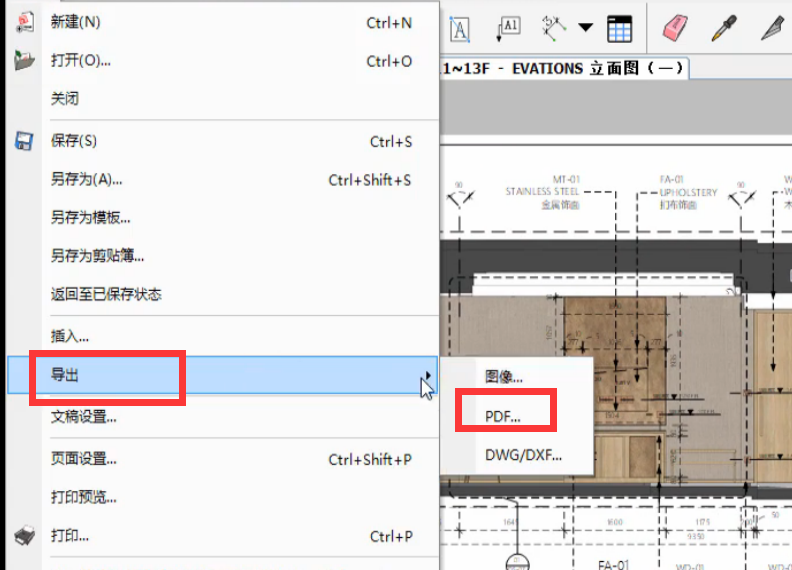

文件--导出--PDF图像

之后会跳到这样的界面

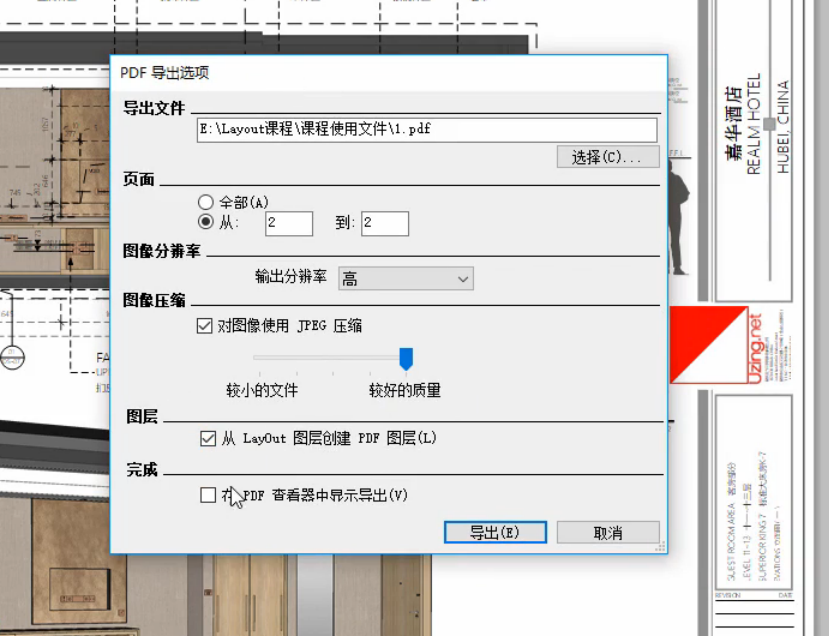

（PDF导出选项）

导出文件：存放路径

页面：1、全部（即全部导出）2、指向导出

注：指向导出先输入后面的数字在输入前面的数字

图像分辨率：选择高

图像压缩：选择较好的质量

图层：勾选-从LayOut图层创建PDF图层

完成：不勾选

最后导出

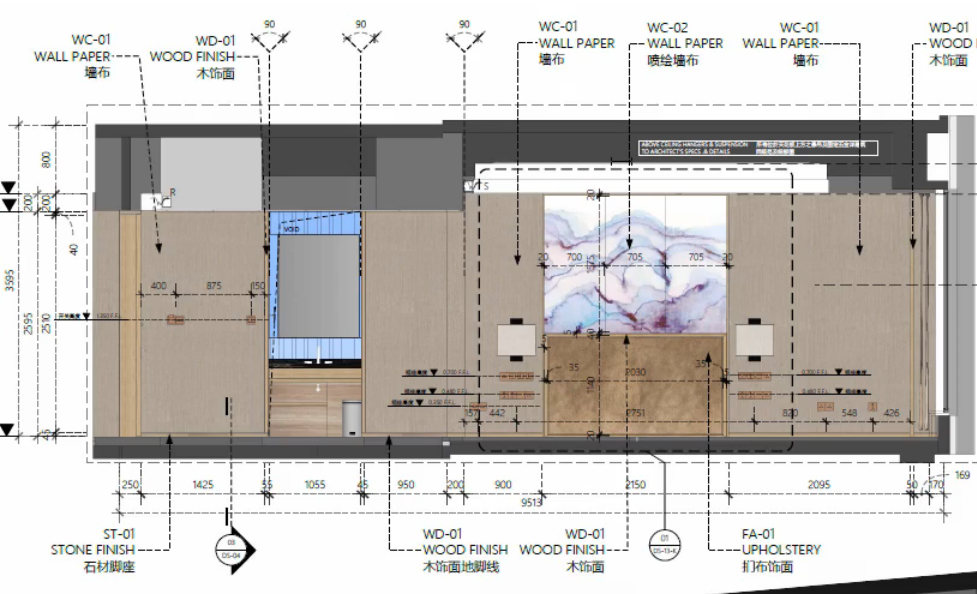

导出之后得到这样的图像

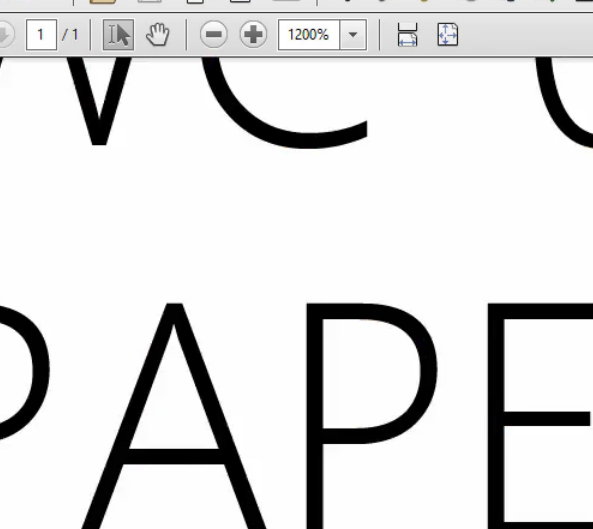

仔细看放大1200%后文字是矢量图像

放大之后也看不到锯齿

接着看SketcUp模型中的放大的图像

放大之后是像素图像

我们可以看到很明显的锯齿

这就是光栅模式

（二）

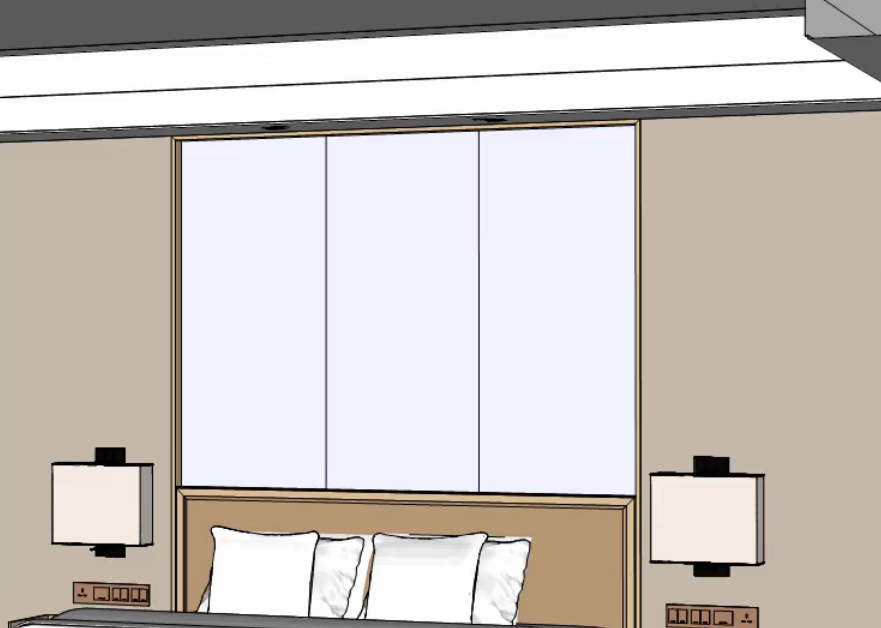

我们再看矢量模式

可以清楚的看到

矢量模式中的图像中

没有了贴图存在

只有单色的一个显示

这里要说一下

矢量模式中是不允许任何光栅图片

也就是像素图片存在

它会取一个平均的颜色

以单色模式显示出来

我们与之前的光栅模式

放大1500%后的图像对比

就可以看到很明显差距

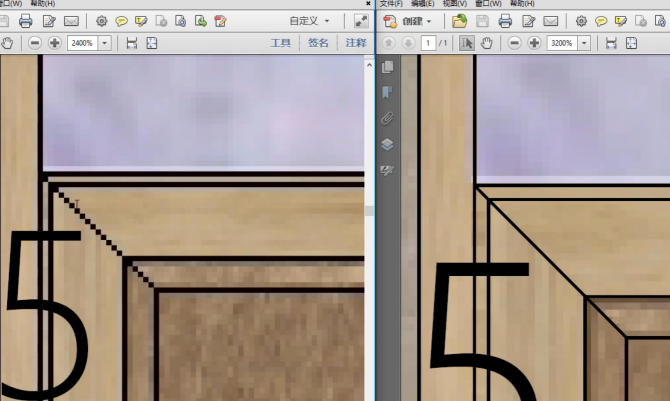

（左：光栅模式 右：矢量模式）

（三）

最后一种模式：混合模式

也是最变态 最烧机子的模式

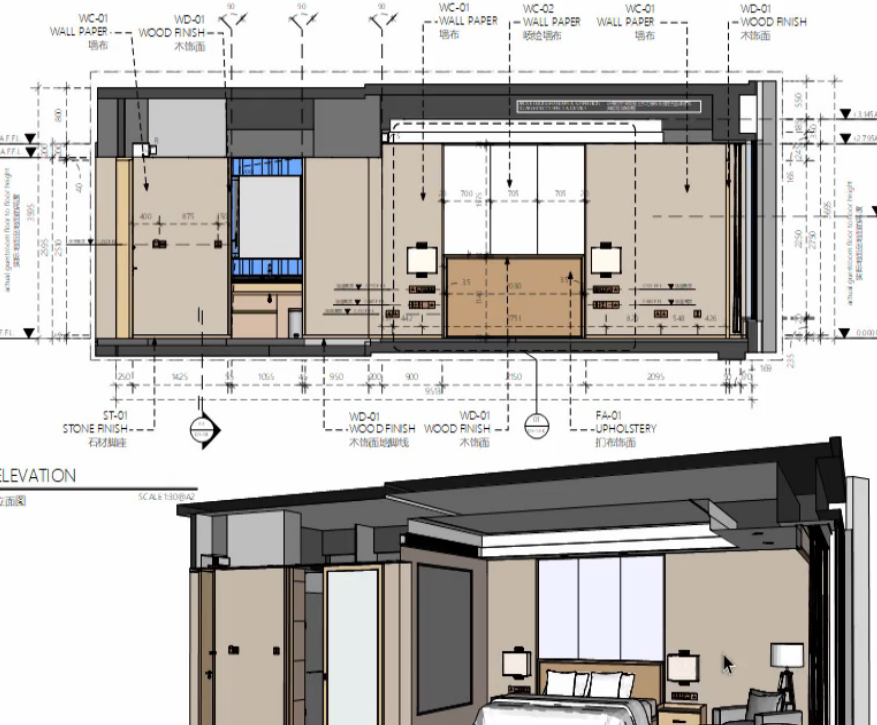

混合模式的平面投影

与光栅模式对比

可以看的出

混合模式除了保留线条的矢量外

还能保留像素图片

（左：光栅模式 右：混合模式）

SketchUp模型中的三种显示模式区别

已经讲解完了

还是回归我们的主题

我们的图纸如何输出

那就是

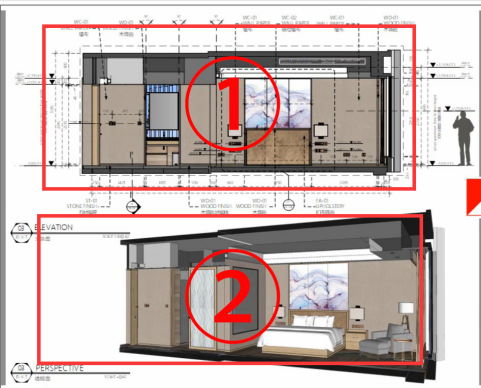

图1中不管是平行图、立面图、大样节点图（选择混合模式）

因为我们要看尺寸、造型、标注

所以线条必须保持矢量的状态

图2透视图（选择光栅模式）

透视图只是为了看整体效果

并不涉及尺寸标注

所以这也是我们图纸输出的思维
