【施工工艺】聚脲防水材料的使用

聚脲防水材料的使用

       聚脲防水材料可能很多人都不知道这是什么东西，聚脲防水材料，一种建筑材料，一般来说用在一些非常大型的建筑工程里面。因为聚脲防水材料能够使这些建筑物能够事项呢防水和防止漏水的情况。虽然说这种材料非常好用，但是要想让聚脲防水材料发挥更好的防水效果，施工方法就要非常小心注意啦。今天小编就给大家介绍下聚脲防水材料的施工工艺。

       聚脲防水材料施工工艺

　　一、施工条件的确定

　　1.施工应在各种设备、柱子、管路、贯穿件的安装以及油漆施工之前进行。

　　2.保证环境和现场的条件适合于施工和材料的固化，底材表面的温度应高于露点温度5℃以上。

　　二、施工所需材料

　　所选用的喷涂SPUA材料; .密封胶;底漆;面漆(非必选项);堵缝料;层间粘合剂;防滑粒子(石英砂、橡胶粒子等); 背衬材料(聚乙烯泡沫棒材等); 增        强层所需卷材(如玻璃纤维布、化纤无纺布、聚酯无纺布等)、涂料; 防污胶带。

       三、施工工具

　　除GUSMER公司生产的H-3500、H-20/35主机及GX-7喷枪外，其余均为常用工具。

　　四、施工

　　1、底材处理——混凝土底材

　　(1).新水泥底材应完全水化，干燥28天后，待水分充分挥发后才能进行施工，否则，其内部所积蓄的水分在受热后会挥发，导致涂层鼓泡。

　　(2).用喷砂处理混凝土底材表面，使混凝土底材表面无油污、灰尘及碎裂的水泥块等杂质。

　　(3).混凝土底材表面应保持干燥和完整。

　　(4).收头部位按图纸要求进行处理。

　   2、底漆、堵孔料、密封胶的施工

　　(1).施工配套底漆。不要让底漆弄脏或者堵死收头部位的槽式结构。金属底材一般不需要底漆，如果喷涂SPUA材料用来做衬里，则金属底材             需要涂刷底漆。

　　(2).用堵缝料填充底材上的孔洞，要堵实，否则，SPUA固化过程中所释放的热量会使孔洞中的空气膨胀，造成涂层鼓泡。

　　(3).密封胶的施工。按施工图纸的要求施工密封胶;在施工根、孔、座、角等部位时，密封胶的剖面应该是一个直角边为5mm的直角三角形;施             工其他部位时，按图纸要求过度下来就可以了。

       3、增强层的施工

　　按图纸要求进行增强层的施工。增强层的具体施工是这样的;在前面所需工序施工后，在需要施工增强层的底材表面，用我公司所开发的增强        层专用涂料粘贴一条增强卷材，边缘要向外扩展50-60mm，厚度大约为1mm。

　　4、钢底材

　　(1).检查：毛刺、焊渣、锈蚀、油污、开裂、旧漆膜。

　　(2).表面处理：A.除油：溶剂、碱液、乳化、超声波。

　　B.除锈：喷砂(丸)、手工、机械。

　　(3).涂刷底漆：用作外壁时经喷砂处理的可不刷底漆，若用作内壁则需刷涂底漆增强附着力。

　　(4).喷涂聚脲。

　　(5).检查：厚度、漏点、附着力。

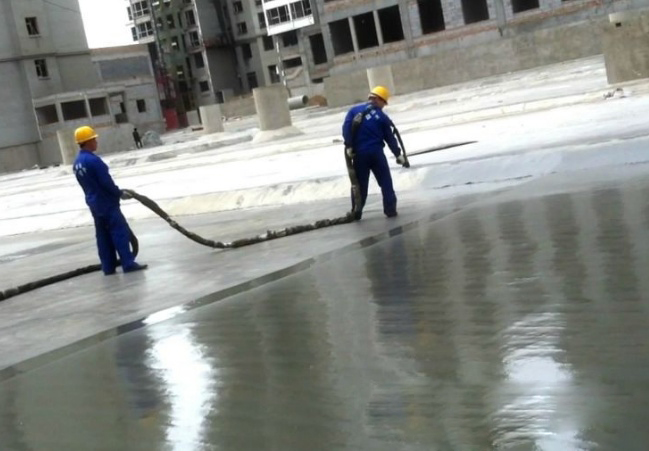

　　5、 SPUA材料的施工

　　尽量在增强层施工12小时内施工SPUA材料，如超过12小时，应打磨增强层，刷涂或喷涂一道层间粘合剂，20分钟后在施工SPUA涂层。

　　施工SPUA涂层时，下一道要覆盖上一道的50%，俗称“压枪”，只有这样才能保证涂层均匀。

　　对于防滑要求较高的地方，可以在未干的涂层上人为造粒或手工铺撒防滑粒子(如橡胶粒、金刚砂等)。

　　人为造粒的集体操作是这样的：利用SPUA技术快速固化的原理，通过施工者对喷射角度和流量的控制，在最后一道涂层还没有完全固化前，        在距离施工部位一定距离的地方，打开喷枪，让已混合雾化的喷涂料自由的降落施工部位上，从而形成一定大小的颗粒，得到具有粗糙的防          滑颗粒表面，起到防滑和消光(主要用于影视、娱乐业及室内灯光球场等场合)作用。人为造粒时应该注意风向和风力，施工者应处于上风口          风力以3级以下为宜，以减小雾化粒子向施工人员和设备的飘落。

　　手工铺撒防滑粒子是这样进行的：在最后一道涂层还没有完全固化之前，手工将防滑粒子均匀地抛洒在施工部位上，待涂层固化后，清扫撒          防滑粒子部位，将未粘上的防滑粒子清扫干净。

　　6、面漆施工

　　芳香族SPUA材料经紫外线照射后会出现泛黄现象，这对有浅色要求的场合是不利的，因此，建议涂刷相应的耐黄变面漆。涂刷面漆应在              SPUA涂层施工12小时内进行。如果超过12小时，应打磨SPUA涂层，刷漆或喷涂一道层间粘合剂，然后再施工面漆。

       7、修补

　　SPUA材料本身的力学性能十分优良，正常使用时，一般不会损坏。一旦出现意外损坏(如重物砸落、撞击等)，可用我公司所开发的SPUA-            202S修补料进行局部修补。具体步骤如下：

　　(1).打磨待修补的表面，打磨的边缘要比待修补的表面向外扩展150mm。

　　(2).施工层间粘合剂。

　　(3).在已打磨的部位施工修补料。要注意使修补料的涂层平滑过渡到周围涂层。

　　(4).对于特殊应用，施工与之相匹配的面漆。
