什么是电脑主板

电脑机箱主板,又叫主机板(inboard)、系统板(pasteboard)或母板(motherboard);它分为商用主板和工业主板两种。它安装在机箱内,是微机最基本的也是最重要的部件之一。主板一般为矩形电路板,上面安装了组成计算机的主要电路系统,一般有BIOS芯片、I/O控制芯片、键和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。

主板采用了开放式结构。主板上大都有6-15个扩展插槽,供PC机外围设备的控制卡(适配器)插接。通过更换这些插卡,可以对微机的相应子系统进行局部升级,使厂家和用户在配置机型方面有更大的灵活性。

作用:主板在整个微机系统中扮演着举足轻重的角色。可以说,主板的类型和档次决定着整个微机系统的类型和档次。主板的性能影响着整个微机系统的性能。


渲染与主板与CPU有一个非常紧密关系的因素

如需了解,可加QQ群385198970,大量实践者解答!

或点击加群链接 https://jq.qq.com/?_wv=1027&k=48U3YFB


主板介绍说明

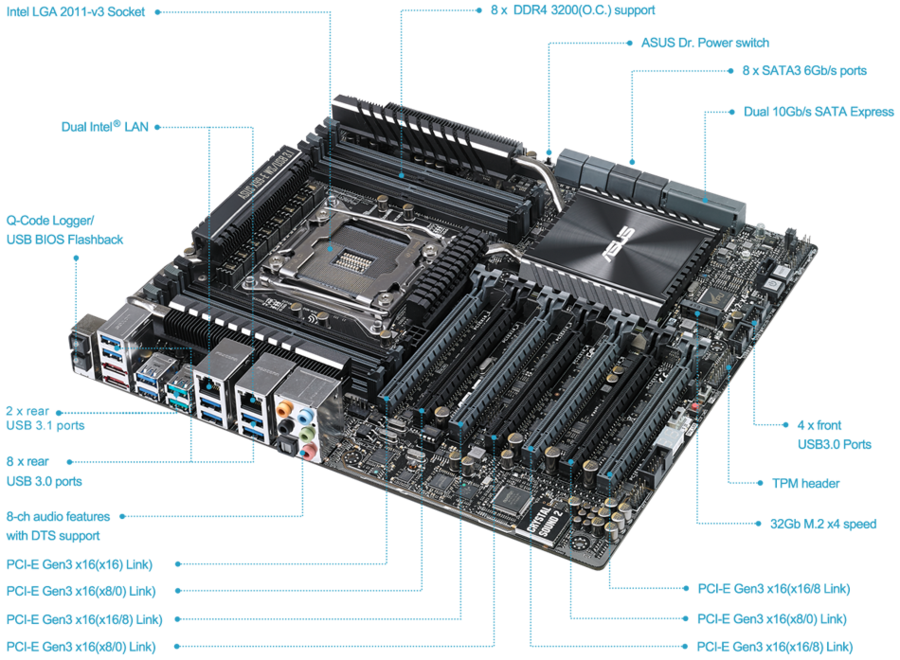

我们以华硕P10S WS主板为例


【硬件科普】电脑主板

1、cpu底座

作为整台电脑的大脑,CPU担任着处理运算等核心工作。而在主板上,负载安装CPU位置的底座对于用户来讲可以说是第一个需要认识的。

Cpu品牌主要有两种,一种是AMD,一种是Intel。

Intel处理器底座上密密麻麻的全是金属针脚,AMD处理器底座上全是空空的洞洞在cpu插座内一般都有一个温度探头,用来探测cpu的温度,并将测得的温度在主板BIOS中显示出来。有一点特别需要引起注意的是,任何针脚都是非常脆弱的,特别是在运输、拿放、安装、拆卸以及更换的过程中,针脚的保护是非常重要的。

2、供电系统

主板的CPU供电部分是整块主板中最为重要的供电单元,直接关系到系统的稳定运作,如果CPU都不能稳定工作,那么一切都无从谈起。而随着目前处理器高达几十乃至上百瓦的功耗,现在主板的供电模块基本都采用了多相回路设计。多相回路供电设计的好处在于可以更好的支持高功耗的CPU,并且降低供电部分的温度,来达到保证主板稳定工作的效果。因此一款主板CPU供电部分的相数,以及供电模块的做工和用料,就可以作为衡量一块主板做工的重要标准。主板cpu的供电部分分布在CPU的四周,照片所示的就是cpu供电系统,这是7相供电,供电相数越高,供电越稳定,主板价格也越高。

3、芯片组

芯片组是主板的核心部分,按照位置的不同,通常把它们叫做南桥芯片和北桥芯片。

北桥芯片就是主板上离CPU最近的芯片,这主要是考虑到北桥芯片与处理器之间的通信最密切,为了提高通信性能而缩短传输距离。负责与cpu的联系并控制内存、显卡数据在北桥内部传输。从第一代酷睿开始,内存控制、显卡接口等北桥功能就已经融合到CPU内部了,从而开始了单芯片主板时代,也就是说,现在的主板只有一块主芯片,用于解决PCI、USB接口(即以前多芯片主板的南桥功能),不再有南北桥的概念。如图所示便是南桥芯片的散热器,下面就是南桥芯片。

4、扩展卡槽

扩展卡槽一共有四种,分别是PCI插槽、AGP插槽、PCI-E插槽、ISA插槽。

这几种插槽最大的区别在传输速度上。总的说来,最早出现的是ISA插槽,最大的传输频率只有16M/s,这个插槽只有10年以上的主板才有,现在已经被淘汰了,后来出现了PCI插槽,PCI插槽的最大传输速率只有266M/s。后来AGP替代了PCI,经过几代的发展AGP插槽已经发展到了AGP3.0,最大传输速度达到了2.1G/S。

PCI-E插槽,全称是“PCI-Express”,是最新的总线和接口标准,它的主要优势就是数据传输速率高,最高可以达到10GB/s以上,而且还有相当大的发展潜力。目前已经在逐渐替代AGP插槽。

5、I/O接口部分

下图所有的接口,也是我们机箱后面的接口,统称为:I/O接口


电脑百科

6、键鼠PS/2

PS/2接口是I/O接口中比较常见的一种接口,用来连接键盘和鼠标,二者可以用颜色来区分,紫色的接键盘,绿色的是接鼠标。此外还有一种比较少见的键盘、鼠标通用的PS/2接口,这个接口非常好辨认,就是一半为紫色,一半为绿色。这款技嘉的主板就是用这种接口。

7、视频输出接口

目前比较主流的视频输出接口一共有3种,分别为VGA、DVI、HDMI。其中VGA接口是采用模拟信号传输,DVI接口是采用的数字信号传输,HDMI接口能够实现音画一起输出,在画质上与DVI没有区别。所以在输出的画质上DVI与HDMI接口相同,好于VGA接口。

8、USB接口


扮家家

usb是一个外部总线标准,用于规范电脑与外部设备的连接和通讯。USB接口支持设备的即插即用和热插拔功能。

9、光纤音频接口

光纤音频接口是几乎所有的数字影音设备都具备的接头,主要用来接驳一些比较高档次的音箱产品。

10、RJ45网络接口

RJ45网络接口是最为常见的I/O接口,应用于以双绞线为传输介质的以太网当中。

11、音频输出接口

每一种颜色的接口都代表着不同的功能。

蓝色:声道输入

绿色:前置扬声器输出

粉红色:麦克风输入

橙色:中置和重低音

黑色:后置扬声器输出
